| Kh-59オヴォド ( NATO 報告名: AS-13 'キングボルト') Kh-59Mオヴォド-M (AS-18 'カズー') | |
|---|---|

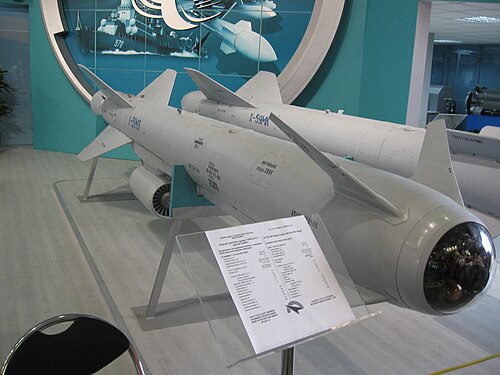

 MAKS 2009 航空ショーでの Kh-59MK | |
| タイプ | 巡航ミサイル 空中発射巡航ミサイル 空対地ミサイル 対艦ミサイル 対地攻撃ミサイル |
| 原産地 | ソビエト連邦/ロシア |
| サービス履歴 | |
| 使用中 | 1980年～現在 |
| 使用者 | ロシア、中国、インド、アルジェリア |
| 戦争 | 第一次チェチェン戦争 第二次チェチェン戦争 ロシア・ウクライナ戦争 |
| 生産履歴 | |
| デザイナー | MKB ラドゥガ |
| メーカー | タクティカルミサイルズコーポレーション |
| 仕様 | |
| 質量 | 930 kg (2,050 ポンド) [1] |
| 長さ | 570センチメートル（220インチ）[1] |
| 直径 | 38.0 cm (15.0 インチ) [1] |
| 翼幅 | 130 cm (51.2インチ) [1] |
| 弾頭 | クラスターまたは成形炸薬の破砕[1] |
| 弾頭重量 | 320 kg (705 ポンド) [2] |
| エンジン | Kh-59: 2段式ロケット Kh-59ME: ロケットその後R95TP-300 [3]ターボジェット/ターボファン |
運用 範囲 | Kh-59ME (輸出): 115 km (62 nmi) [1] Kh-59ME: 200 km (110 nmi) Kh-59MK: 285 km (150 nmi) Kh-59MK2: 290 km (160 nmi) |
| 最高速度 | マッハ 0.72 – マッハ 0.88 (882 ～ 1,080 km/h、548 ～ 670 マイル) [1] |
ガイダンス システム | 慣性誘導（当時はテレビ誘導）、ミリ波 アクティブレーダーホーミング（Kh-59MK、Kh-59MK2陸上攻撃型）[4] |
発射 台 | Kh-59ME: Su-30MK [1] Kh-59: Su-24M、MiG-27、Su-17M3/22M4、HAL テジャス、Su-30 MKI Su-25 および Su-30 [5] Kh-59MK2: Su -57 [6] |
Kh -59オヴォド（ロシア語：Х - 59Овод「ガドフライ」、AS-13「キングボルト」）は、2段式固体燃料推進システムと200kmの射程距離を持つロシアの巡航ミサイルである。Kh -59Mオヴォド-M（AS-18「カズー」）は、より大きな弾頭とターボジェットエンジンを備えた派生型である。これは主に対地攻撃ミサイルであり、Kh-59MK派生型は船舶を標的とする。[4]
発達
当初の設計はラドゥーガKh-58（AS-11「キルター」）に基づいていたが、ミサイルの速度が速すぎて視認による目標捕捉が不可能であったため、断念せざるを得なかった[要出典]。
ラドゥガOKBは1970年代にKh-25（AS-10「カレン」）の長距離型としてKh-59を開発した[7]。これはSu-24Mと後期型MiG-27用の精密スタンドオフ兵器であった[5] 。この兵器やKh-29（AS-14「ケッジ」）やKAB-500KR爆弾などの他の兵器用の電気光学センサーは、クラスノゴルスクのSAズベレフNPOによって開発された。[7]
Kh-59Mの開発は1980年代に始まったと考えられています。[4] Kh-59Mの詳細は1990年代初頭に初めて明らかにされました。[4]
デザイン
オリジナルのKh-59は固体燃料エンジンで推進され、尾部に固体燃料加速器が組み込まれている。折りたたみ式の安定装置はミサイルの前部にあり、翼と方向舵は後部にある。Kh-59はレーダー高度計の助けを借りて、水面上約7メートルまたは地上100〜1,000メートル（330〜3,280フィート）の高度を巡航する。高度0.2〜11キロメートル（660〜36,090フィート）で時速600〜1,000キロメートル（370〜620マイル）の速度で発射でき、CEPは2〜3メートルである。[2] AKU-58-1発射パイロンに搭載される。[5]
Kh-59MEは機体下部、後翼のすぐ前方に外部ターボファンエンジンを搭載しているが、火薬燃料加速器は保持されている。また、目標エリアに誘導するための慣性誘導システムと目標自体に誘導するためのテレビシステムからなる二重誘導システムも備えている。[1]
Kh-59Mクラスのミサイル用に開発された36MTターボファンエンジンは、ロシアのNPOサターン社によって製造されている。 [8]
発射前にターゲット座標がミサイルに入力され、初期飛行段階は慣性誘導下で実行されます。ターゲットから 10 km (6.2 マイル) の距離でテレビ誘導システムが起動します。航空機に搭乗したオペレーターがターゲットを視覚的に識別し、ミサイルをターゲットにロックします。
運用履歴
オリジナルのKh-59は、APK-9データリンクポッドを搭載していれば、MiG-27、Su-17M3、Su-22M4、Su-24M、Su-25、Su-30ファミリーに搭載可能であったが、ロシア軍ではSu-24Mにのみ配備された。 [5] 2008年から2015年にかけて、ロシアはSu-30MK2で使用するために約200発のKh-59ミサイルを中国に納入した。納入にはKh-59MKとKh-59MK2の両方のバージョンが含まれていた可能性がある。[9] Kh-59MK2は、2018年にシリアに配備された際に、 Su-57ステルス戦闘機によって試験発射された。[6]
2022年4月4日、ロシアによるウクライナ侵攻の最中、ロシア航空宇宙軍がウクライナのミコライウ近郊の穀物サイロに向けてKh-59Mミサイルを発射したことを示す写真証拠がテレグラムチャンネルで公開された。ミサイルが目標地域に向かって飛行する様子がCCTVに捉えられていた。[10]
2022年8月16日、ウクライナ空軍はソーシャルメディア上で、Kh-59ミサイルがジトーミル州の空軍基地を攻撃するために使用されたことを確認した。ミサイルはベラルーシ国境に向けてSu-34ジェット機とみられる機体から発射された。2024年11月までに発射されたミサイルにはアクティブレーダーホーミングヘッドARGSN U559と「コメット」衛星通信モジュールが欠落していることが判明した。これは、ロシアが十分な数を生産できず、ミサイルの効果が低下し、ウクライナの電子戦に対してより脆弱になっていることを示唆している。ロシアはまた、ウクライナの会社Motor Sichが製造したP95-300エンジンの代替に苦労しており、ソ連時代の在庫に頼るか、Kh-55（SM）ミサイルを分解することを余儀なくされている。[11]
バリエーション
Kh-59モデル
- Kh-59（AS-13「キングボルト」） - 固体燃料ロケットエンジンを2基搭載したオリジナルバージョン。1991年に初公開され、Kh-59またはKh-59Eとして輸出された。[7]
- Kh-59M（AS-18「カズー」） – ターボジェットエンジンと大型弾頭を追加。射程距離115km。[1]
- Kh-59ME – 1999年に輸出用に提案された航続距離200kmの派生型。[4]
- Kh-59MK – ターボファンエンジンとARGS-59アクティブレーダーシーカーを搭載した、射程285kmの対艦型。[4] [12]
- Kh-59MK2 (AS-22) – Kh-59MKの対地攻撃型（撃ちっぱなし型）[4] 、 320kgの貫通弾頭または285kg（628ポンド）のペレット弾頭を搭載。[9] [13] MAKS 2015で初公開。[14] [15]
- Kh-59M2 – 新型TV/IIRシーカーを搭載したKh-59M/Kh-59MK。2004年に報告された。[4]
- Kh-20 – Su-27ファミリーが搭載する核弾頭型の可能性のある名称。[4]
- Kh-59L – 開発されたレーザー誘導型。[5]
- Kh-59T – レーザー誘導の代わりにテレビ誘導を採用した派生型。
- Kh-59MKM – シーカー部をなくし、360kg（790ポンド）の弾頭を搭載した貫通型で、3メートルの鉄筋コンクリートを貫通できる。[16]
Kh-59M/MEの提案された開発オプションには代替ペイロード（クラスター弾を含む）が含まれているが、現在の開発状況は不明である。[5] [17]
Kh-69モデル
オペレーター
現在のオペレーター
- アルジェリア空軍[18]
中国[19]
インド[19]
- インドネシア空軍[20]
- シリア空軍[21]
ベネズエラ[19]
元オペレーター
参照
- Kh-69 – (ロシア)次世代の長距離ステルスミサイル
- AGM-130 – (アメリカ) TV誘導貫通ミサイル
- AGM-84E スタンドオフ陸上攻撃ミサイル – (アメリカ)
- AGM-62 ウォールアイ – (アメリカ) II – 射程距離83 kmのTV誘導滑空爆弾
- Kh-35の派生型Kh- 37 – (ロシア) U (AS-20「カヤック」) – 弾頭145 kg、射程距離250 km
- Kh-58 – (ソビエト連邦) (AS-11 'キルター') – Raduga 対レーダーミサイル、射程 120 km
- Kh-35 – (ロシア) (AS-20「カヤック」)
