インテル 8282

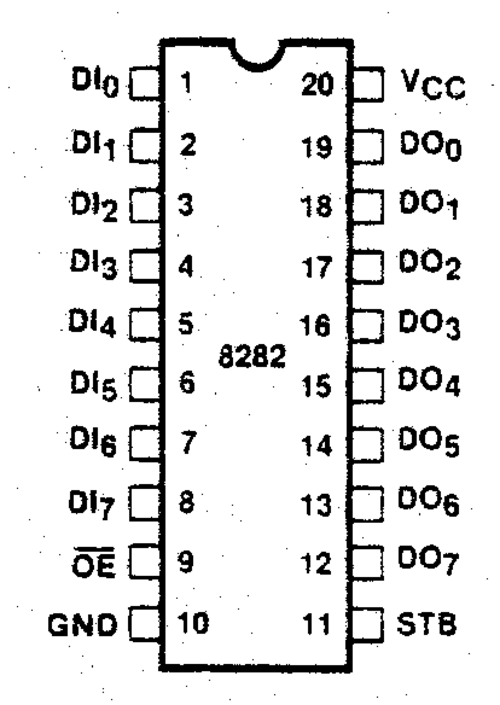

Intel 8282は 8 ビットのラッチで、主にIntel 8086 / 8087 / 8088 / 8089プロセッサ用に開発されました。このコンポーネントは 20 ピンDIL パッケージで提供されます。NECやSiemensなどの企業にライセンス供与されました。MCS -48およびMCS-51マイクロコントローラ (8035/8039 および 8031/8032 )の ROM レス バージョンを使用すると、外部 ROM / EPROMを備えたコンパクトなシステムを実現できます。8282 は、8212 の代わりに 8080 / 8085 システムで使用することもできます。OE (出力イネーブル) が GND に接続されている場合、チップが選択されます。STB (ストローブ) はプロセッサのピン ALE (アドレス ラッチイネーブル)に接続され、多重化されたアドレス/データバスからアドレス データを引き継ぎます。 8283は同じ機能を持っていますが、データが反転されています。1980 年には、Intel 8282 と I8282 (産業グレード) バージョンがそれぞれ 100 個単位で 5.55 ドルと 16.25 ドルで販売されました。^{[1] [2]}

Intel 8282 は、ピン配置が若干異なりますが、機能的には74573または 74373 オクタル ラッチと同一です。

• データシート (Intel): 8282/8283 オクタル ラッチ

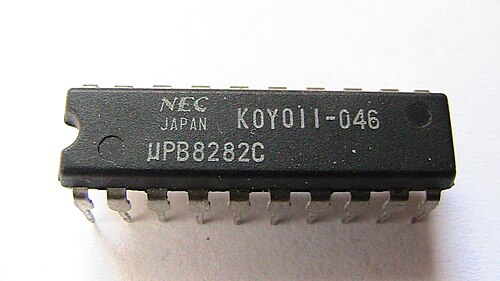

• NEC Electronics (Europe) GmbH、1982 カタログ、p. 703–706 (μPB8282/83 8 ビット ラッチ)

• www.cpu-world.com: 画像
