インテル 8283

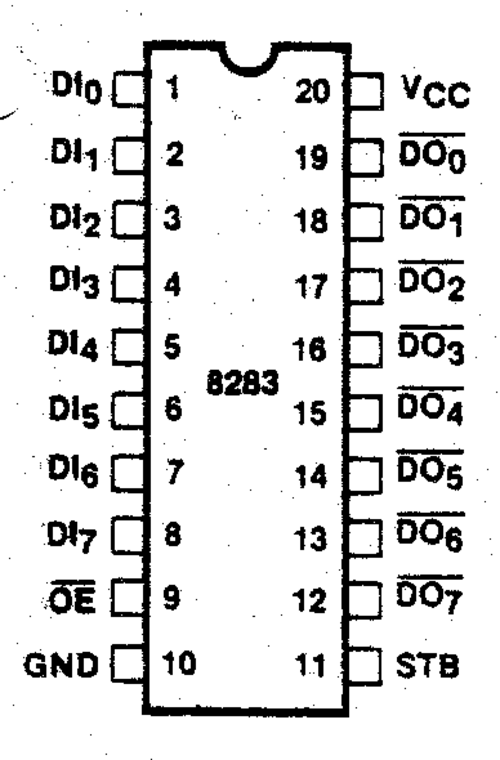

Intel 8283は 8 ビットのラッチで、主にIntel-8086 / 8087 / 8088 / 8089プロセッサ用に開発されました。このコンポーネントは 20 ピンDIL パッケージで提供されます。NECやSiemensなどにライセンス供与されました。OE (出力イネーブル) が GND に接続されている場合、チップが選択されます。STB (ストローブ) はプロセッサのピン ALE (アドレス ラッチイネーブル)に接続され、多重化されたアドレス/データバスからアドレス データを引き継ぎます。受信データは 8282 とは対照的に反転されます。Intel 8283および I8283 (産業グレード) バージョンは、100 個単位でそれぞれ 5.55 米ドルと 16.25 米ドルで入手可能でした。^{[1] [2]}

• データシート (Intel): 8282/8283 オクタル ラッチ
• NEC Electronics (Europe) GmbH、1982 カタログ、p. 703–706 (μPB8282/83 8 ビット ラッチ)
