サウスブリッジ（コンピューティング）

コンピュータにおいて、サウスブリッジは、マザーボード上の従来型の2部構成チップセットアーキテクチャの構成要素であり、歴史的にパーソナルコンピュータで用いられてきた。ノースブリッジと連携して、中央処理装置（CPU）と低速周辺機器インターフェース間の通信を管理する。通常、ノースブリッジはRAMやGPUインターフェースなどの高速接続を処理し、サウスブリッジは低速機能を管理していた。

サウスブリッジは、USB、オーディオ、ファームウェア（BIOSやUEFIなど）、 SATA、NVMe、レガシーPATAなどのストレージインターフェイス、 PCI、LPC、SPIなどのバスを含む、さまざまな入出力（I/O）機能を制御します。^{[ 1 ] [ 2 ]}

サウスブリッジとノースブリッジのコンポーネントは、相互運用性に関する普遍的な標準はなかったものの、ペアで動作するように設計されることが多かった。^{[ 3 ]} 1990年代から2000年代初頭にかけては、一般的にPCIバスを介して通信していたが、より最近のチップセットでは、Direct Media Interface（Intel）またはPCI Express（AMD）が使用されている。

IntelはサウスブリッジをI/Oコントローラハブ（ICH）と呼んでいましたが、後にプラットフォームコントローラハブ（PCH）に置き換えられ、後のアーキテクチャではCPUに直接接続されるようになりました。2010年代半ば以降、従来の2チップ構成は、サウスブリッジ機能を単一のチップセットまたはCPU自体に統合したシングルチッププラットフォームやシステムオンチップ（SoC）ソリューションにほぼ置き換えられています。

The name is derived from representing the architecture in the fashion of a map and was first described as such with the introduction of the PCI Local Bus Architecture in 1991. At Intel, the authors of the PCI specification viewed the PCI local bus as being at the very centre of the PC platform architecture (i.e., at the Equator).

The northbridge extends to the north of the PCI bus backbone in support of CPU, memory/cache, and other performance-critical capabilities. Likewise the southbridge extends to the south of the PCI bus backbone and bridges to less performance-critical I/O capabilities such as the disk interface, audio, etc.

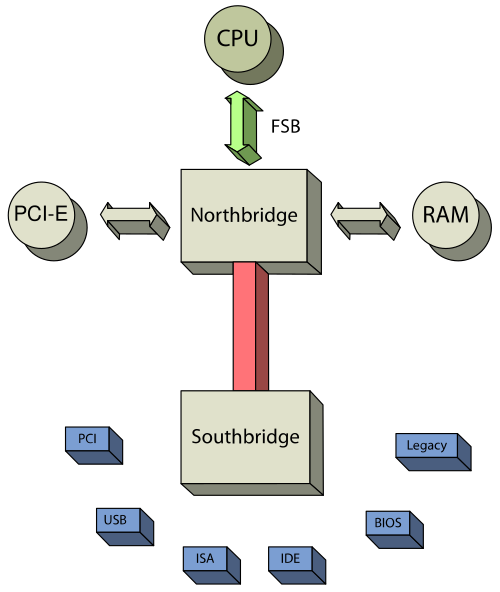

The CPU is located at the top of the map at due north. The CPU is connected to the chipset via a fast bridge (the northbridge) located north of other system devices as drawn. The northbridge is connected to the rest of the chipset via a slow bridge (the southbridge) located south of other system devices as drawn.

Although the current PC platform architecture has replaced the PCI bus backbone with faster I/O backbones, the bridge naming convention remains.

The functionality found in a 2000s southbridge includes:^[16][2]

• PCI bus. A south bridge may also include support for PCI-X.
• Low speed PCI Express (PCIe) interfaces usually for Ethernet and NVMe.
• ISA bus or LPC bridge. ISA slots are no longer provided on more recent motherboards. The LPC bridge provides a data and control path to the super I/O (the normal attachment for the PS/2 keyboard and mouse, parallel port, serial port, IR port, and floppy controller).
• I2CおよびSMBusコントローラ。
• DMAコントローラ。8237 DMAコントローラは、ISAまたはLPCデバイスがCPUの支援なしにメインメモリに直接アクセスできるようにします。
• PICおよびI/O APIC。
• SATA、M.2、旧式のPATAなどの大容量ストレージインターフェース。通常、これによりハードドライブやSSDを接続できます。
• リアルタイムクロック
• プログラム可能なインターバルタイマー。
• 高精度イベントタイマー
• ACPIコントローラまたはAPMコントローラ。
• SPIシリアルバスは、主にファームウェア（BIOS / UEFIなど）のフラッシュストレージへのアクセスに使用されます。
• 不揮発性BIOSメモリ。システムCMOS（BIOS構成メモリ）は、バッテリーによる補助電源を利用して、BIOS構成データ用の限られた不揮発性記憶領域を作成します。
• Intel HD AudioまたはAC'97サウンドインターフェース。
• USBインターフェース。

オプションとして、サウスブリッジにはイーサネット、Wi-Fi、RAID、Thunderbolt、および帯域外管理のサポート（オンボードのディスクリートチップまたはサウスブリッジ統合）も含まれています。
