VT100

VT100
メーカー	12月
タイプ	コンピュータ端末
発売日	1978
CPU	インテル 8080
メモリ	3 KB RAM ; 8 KB ROM ; 175 バイトNVRAM
画面	12インチ（30 cm）CRT; 80x24または132x14文字
音	スピーカー（キーボード内）
入力	83キー取り外し可能キーボード
接続性	RS-232シリアル; （オプション）20mA電流ループ
質量	モニター: 30 ポンド (14 kg); キーボード: 4.5 ポンド (2.0 kg)
前任者	VT50
後継	VT220

VT100は、1978 年 8 月にDigital Equipment Corporation (DEC)によって発表されたビデオ端末です。カーソル制御やその他のタスク用のANSI エスケープコードをサポートした最初の端末の 1 つであり、キーボードのステータスライトの制御などの特殊機能用の拡張コードもいくつか追加されました。これにより ANSI 標準が急速に普及し、ハードウェアビデオ端末、その後の端末エミュレータのデファクトスタンダードとなりました。

VT100シリーズ、特にVT102は市場で大成功を収め、DECは当時のトップ端末ベンダーとなった。1983年以降、VT100シリーズはVT200シリーズに置き換えられ、これも同様に成功を収めた。最終的に、VT100の成功により、VTシリーズの端末は600万台以上販売された。^[1]

説明

DEC の最初のビデオ端末はVT05 (1970) で、その後VT50 (1974)が続き、すぐにVT52 (1975) にアップグレードされました。VT52 は、80 列 24 行のテキスト表示、双方向スクロール、およびカーソルを画面上で移動できるカスタム制御プロトコルを備えていました。これらの「スマート端末」は、その機能と、分散アプリケーションに高価なコントローラを必要とするIBM 3270などのシステムの場合のようなカスタム専用接続ではなく、安価なシリアルリンクで実行できることの両方でヒットしました。対照的に、ADM-3A (1976) などの「ダム端末」または「ガラステレタイプ」には、完全なカーソルアドレス指定機能などの高度な機能が欠けており、主にハードウェアコストを可能な限り低く抑えることで競合していました。

VT100 は 1978 年 8 月に導入され、VT50/VT52 ファミリーに代わるものでした。以前のモデルと同様に、シリアルラインを介してホストシステムと通信する速度は最低 50 ビット/秒でしたが、最高速度は VT52 の 2 倍の 19,200 ビット/秒に向上しました。^[2]^{: 1–3} この端末には「スムーズスクロール」のオプションがあり、表示されるテキスト行は突然「ジャンプ」して進むのではなく、新しい行のためのスペースを作るために画面上で徐々に上下に移動されました。これにより、テキストをスキャンしたり読んだりするのが簡単になりましたが、最大データレートはいくらか低下しました。^[2]^{: 2–16}

内部での主な変更点は制御プロトコルでした。VT50/52 の独自のカーソル制御言語とは異なり、VT100 はコマンドコード用に新しく登場したANSI X3.64標準に基づいていました。 ^[a]当時、一部のコンピュータベンダー^{[誰? ]}は、新しい標準は最先端技術を超えており、妥当な価格で実装することはできないと主張していました。低コストのマイクロプロセッサの導入とコンピュータメモリのコストの低下により、機能が大幅に拡張され、VT100 は新しいIntel 8080 を内部プロセッサとして使用しました。^[3]さらに、VT100 は、古い制御シーケンスもサポートすることで、VT52 互換ソフトウェアの下位互換性を提供しました。 ^{[4] VT52 を超えるその他の改善点には、132 列モード、点滅、太字、}反転表示、下線、2 倍サイズまたは 2 倍幅の文字の行など、さまざまな「グラフィック表現」がありました。 VT100 では、画面上のフォームの描画を可能にするさまざまな疑似グラフィックスを含む追加のボックス描画文字セットも導入されました。

VT100 のすべての構成設定は、画面に表示される対話型ディスプレイを使用して実行され、設定データは端末内の不揮発性メモリに保存されました。VT100 は交換可能なモジュールに素早く分解できるため、保守性も大幅に向上しました。

VT100 の内部レイアウトは、機能上 2 つのボードに分割できます。これには、VT100 のオプションボードは含まれません。ビデオモニターボードと呼ばれるボードがあり、これは端末自体の CRT の調整などに使用されます。このボードは、電子ビームがオフセットされている場合に CRT を調整する役割を担います。^[5]端末コントローラボードは、端末ロジックを処理するもので、DEC が Intel 8080 をリブランドしたチップなど、多数のチップが含まれています。

1983 年に、 VT100 は、VT220などのより強力な VT200 シリーズ端末に置き換えられました。

オプション

VT100 には、デバイスの機能を強化するために設計されたさまざまなサードパーティ製およびファーストパーティ製のボードがあります。DEC 製のボードの中で最も注目すべきは、VT1XX-AB (高度なビデオオプション) と VT1XX-AA (20 mA 電流ループオプション) です。これらのカードの機能と存在については、VT100 ユーザーガイドの第 4 章で説明されています。^[4]

バリエーション

VT100 は、業界標準のマイクロプロセッサであるIntel 8080をベースにした Digital の最初の端末でした。端末には、外部プリンタ、追加のグラフィック表現、およびより多くの文字メモリをサポートするオプションを追加できました。「Advanced Video Option」または AVO と呼ばれる最後のオプションにより、端末は 132 列モードで 24 行のテキストを完全にサポートできるようになりました。これは、132 列モードで使用する場合の拡張されていないモデルの 14 行から増加したものです。VT100 は、Digital がいくつかの関連ハードウェア製品を構築するプラットフォームになりました。

VT101 と VT102 はコストを抑えた非拡張の後継バージョンである。VT101 は基本的に VT100 のベースモデルであり、VT102 は AVO とシリアルプリンターポートオプションが標準でプリインストールされていた。VT105 には、以前のVT55の同じシステムとほぼ互換性のある波形グラフィックスと呼ばれる単純なグラフィックスサブシステムが含まれていた。このシステムにより、通常のテキスト表示に重ねて 2 つの数学関数を画面に描画することができ、テキストとグラフィックスを混合してチャートなどの出力を生成することができた。^[6] VT125 では、バイト効率の高いリモートグラフィック命令セット ( ReGIS ) の実装が追加され、VT105 のように端末を別の効率の悪いグラフィックスモードに設定する必要がなくなり、カスタム ANSI コードを使用して端末にグラフィックスコマンドを送信できるようになった。

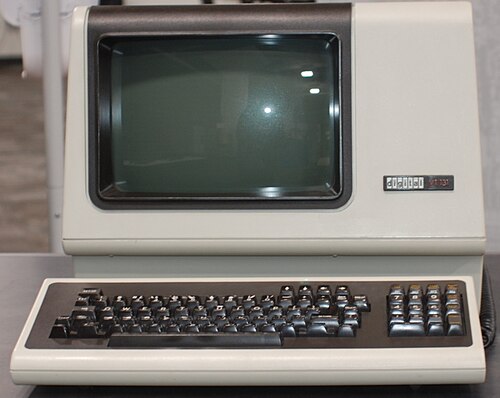

VT131ではブロックモードのサポートが追加され、フォームを端末に送信してユーザーがローカルで入力し、フォームが入力されるとフォーム内のフィールドの内容をホストに送り返すことができるようになりました。^[7]

VT100 フォームファクタは、拡張用に筐体内にかなりの物理的スペースを残しており、DEC はこれを利用して、オールインワンのスタンドアロンミニコンピュータシステムをいくつか製造しました。VT103 には、カードケージと 4×4 (8 スロット) Q-Busバックプレーンが含まれており、筐体内に小型の 16 ビットLSI-11マイクロコンピュータシステムを構成するのに十分でした。 ^[8]^{: pp65–72}また、非常に低速のディスクドライブのように使用できるオプションのデュアルTU58 DECtape II ブロックアドレス指定可能カートリッジテープドライブ^[8]^{: pp73–80}をサポートしていました。VT180 (コード名 "Robin")は、CP/Mオペレーティングシステムを実行するためにZilog Z80を使用するシングルボードマイクロコンピュータを追加しました。VT278 (DECmate) は、小型の PDP-8プロセッサを追加し、端末で Digital のWPS-8ワードプロセッシングソフトウェアを実行できるようにしました。

参照

参考文献

^ 「VT 510/520 ビデオディスプレイターミナル」(PDF)。Boundless Technologies。2015年 2 月 5 日時点のオリジナルよりアーカイブ(PDF) 。
^ ab VT100シリーズ技術マニュアル(PDF)。Digital Equipment Corporation。1979年。2020年1月1日時点のオリジナルよりアーカイブ(PDF) 。 2022年4月22日閲覧。
^ Shuford, Richard S. (2005)、DEC ビデオ端末 - VT100 とその後継機、2022 年 4 月 22 日のオリジナルからアーカイブ、2015 年 8 月 22 日取得
^ ab 「VT100 ユーザーガイド」。Digital Equipment Corporation。1978 年 8 月。EK-VT100-UG-001。
^ VT101 シリーズポケットサービスガイド(PDF)。Digital Equipment Corporation。1981 年 9 月。EK-VT101-PS-001。
^ VT55 プログラマーズマニュアル(PDF)。Digital Equipment Corporation。1977 年 2 月。AA-4949A-TC。2022年 3 月 21日時点のオリジナルよりアーカイブ(PDF) 。2022年 4 月 21 日閲覧。
^ VT131 ビデオ端末ユーザーガイド(PDF) (第 2 版) 。Digital Equipment Corporation。1981年 10 月。EK-VT131-UG-002。2022年 7 月 11 日時点のオリジナルからアーカイブ(PDF) 。2022 年 4 月 21 日閲覧。
^ ab VT103 LSI-11 ビデオ端末ユーザーズガイド(PDF) (初版) 。Digital Equipment Corporation。1979年 9 月。EK-VT103-UG-001。2011年 8 月 14 日のオリジナルからアーカイブ(PDF) 。2014 年 5 月 3 日に取得。

注記

^ 同様の標準が ECMA-48 として編成され、X3.64 とかなり類似していました。この 2 つの標準は後に ISO 6429 に統合されました。
