ソビエト集積回路の名称

ソビエト集積回路指定は、ソビエト連邦および旧ソビエト連邦諸国で製造された集積回路の名前をエンコードするための工業仕様です。ソビエト連邦の崩壊から 25 年が経過した現在でも、ロシア、ベラルーシ、ウクライナ、ラトビア、ウズベキスタンの多くのメーカーがこの指定を使用しています。

この指定にはキリル文字が使用されていますが、キリル文字がラテン文字と同じ外観であるにもかかわらず、別の文字としてローマ字化されるため、混乱が生じることがあります。さらに、一部のキリル文字ではローマ字化があいまいです。

集積回路の命名法は、新しい規格が発表されるにつれて、長年にわたって多少変化してきました。

• 1968年 – NP0.034.000（ロシア語：НП0.034.000）^{[1] [2] [3] : 19–23  [4]}
• 1973 – GOST 18682—73 (ロシア語: ГОСТ 18682—73 ) ^{[2] [3] : 19–23  [5] : 12–17}
• 1980 – OST 11.073.915—80 (ロシア語: ОСТ 11.073.915—80 ) ^{[6] : 10–16  [7] : 6–11  [8] : 8–10  [9] [10]}
• 2000 – OST 11.073.915—2000 (ロシア語: ОСТ 11.073.915—2000 ) ^{[11] [12]}
• 2010 – GOST RV 5901-005—2010 (ロシア語: ГОСТ РВ 5901-005—2010 ) ^{[13] [14]}

この記事全体を通して、規格は発効年で参照されます。1968年より前は、各メーカーが独自の集積回路指定を使用していました。^{[1] [15] 1991年の}ソビエト連邦の崩壊後、規格はそれほど厳密に施行されなくなり、多くのメーカーがメーカー固有の指定を再び導入しました。これらは通常、規格と並行して使用されていました。しかし、ロシアの軍事、航空宇宙、原子力用途の集積回路は、依然として標準指定に従う必要があります。これを強調するために、2010年の規格はロシアの軍事規格として明示的にラベル付けされています。2010年の規格は、ロシアだけでなくベラルーシでも適用されています。ウクライナの企業はほとんどが1980年の規格にとどまり、指定の先頭に文字У (U) を付けました (例: УМ5701ВЕ51 ) 。^[16] 1980年の規格はウクライナでDSTU 3212—95（ウクライナ語：ДСТУ 3212-95）として発行された。バイポーラ集積回路のブルガリア語の名称、例えば1УО709С ^{[17] は}1968年のソビエトの名称と紛らわしいほど似ているが、規格は異なる。機能グループもキリル文字のアルファベット2文字で示され、多くのグループは明らかにソビエト規格からコピーされたものである（АГ、ИД、ИЕ、ЛБ、ЛН、ЛП、МП、ПК、СА、УС）。一部のサブグループは異なり（ТД、УМ、УО）、一部のグループはまったく異なる（НС、ОИ、РН）。官能基の後の数字にはシリーズの概念はありません。その代わりに、その番号は通常、西洋の対応する番号と一致します (例: 1УО709СはμA709に相当します)。

また、ソ連の崩壊により、COCOMの制限が解除され、ロシアの集積回路設計会社は海外のファウンドリーにアクセスできるようになりました。その意味では、ソ連の名称の重要性が世界中に広まったと言えます。ファウンドリーが回路をキリル文字でラベル付けできない場合は、ラテン文字が使用されます（例：KF1174PP1 ^[18]）。ロシアのウクライナ侵攻に対する制裁により、この国際協力は2022年に終了しました。

一般的に、新しい規格が発表された時点ですでに生産されていたデバイスは、古い名称が保持されます。ただし、デバイスの名前が変更される場合もあります。

• 1980年の規格が発行されると、1968年の規格にちなんで命名され、現在も生産されているデバイスの名前が変更されました。たとえば、 К1ЛБ553 はК155ЛА3になります。^{[1] [19]}この例のように、名前の変更は多くの場合非常に簡単でした。シリアル番号の 2 つの部分が結合され (1 と 55 が 155 に)、機能グループは変更されないか、下の表のように変換され ( ЛБがЛАに)、バリアント番号は変更されませんでした (3)。一部のシリーズでは、名前の変更がより複雑でした。^[20]この変更は多くのシリーズに影響しました (例: 101、116、118、122、133、140、153、155、174、237、501)。
• 1980年にパッケージ名称が導入される前は、一部のシリーズでは、（当時より一般的だったセラミックパッケージではなく）プラスチックパッケージであることを示すために接尾辞П （P）が使用されていました。1983年に531シリーズのパッケージ名称が変更されました（例： К531ЛА19ПからКР531ЛА19）。^{[6] ：59–60}他のシリーズも同様に、ある時点で改名されました（例：К501ХЛ1ПからКР501ХЛ1）。
• 1980 年にグループB (V) が定義される前は、コンピューティング デバイスにはすべてサブグループИК (IK) が割り当てられていました (例: マイクロプロセッサ ( КР580ИК80А )、周辺機器 ( КР580ИК51А ))。グループ B の導入に伴い、1986 年に 580 シリーズのデバイスの名前が変更されました (それぞれКР580ВМ80АとКР580ВВ51А )。
• 2000年の規格の発行以来、一部の機器には新しい規格に従ったパッケージ指定が付けられています。例えば、КР1407УД2からК1407УД2Р、КФ1407УД2からК1407УД2Тなどです。^[21]
• 2016年から、一部の新しいデバイスは2010年の規格に従って名前が変更されました。たとえば、1967ВЦ2Фは1967ВН028に^[22]、1586ПВ1АУは1583НВ025に（シリーズの変更に注意）。^[23]

•
  1968
•
  1973年 / 1980年
•
  2000
•
  2010

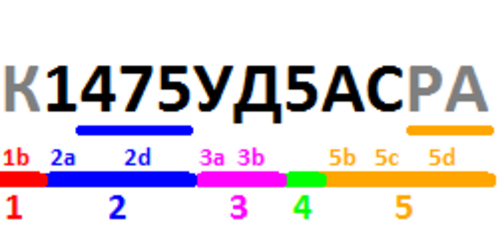

要素:

• 1 – プレフィックス（0～3文字）
  • 1a – 輸出指定: ここでの文字Э (E) は、ピン間隔が 2.54mm (1/10") または 1.27mm (1/20") の輸出向け集積回路を示します。この要素が空の場合、デバイスのピン間隔はソビエト (メートル法) の 2.5mm または 1.25mm です。
  • 1b – 応用分野: ここでの文字К (K) は、商用および消費者向けアプリケーション向けの集積回路 (GOST 18725—83 に準拠した要件付き) を示します。この要素が空の場合、デバイスはより厳しい環境 (拡張温度範囲など) 向けであり、軍事承認 ( ВП )とも呼ばれます。
  • 1c – パッケージ指定 (1980) (文字ЭおよびКは有効なパッケージ指定ではないことに注意してください。この要素が空の場合、パッケージは指定で指定されていないだけであり、どのパッケージでもかまいません。)
• 2 – シリーズ（3桁または4桁）
  • 2a – 製造技術（1桁）:
    • モノリシック集積回路：1、5、または6
    • モノリシック集積回路- パッケージなしのベアチップ: 7
    • ハイブリッド集積回路: 2、4、または8
    • その他の集積回路（例：薄膜）: 3
    • マルチチップモジュール：9
  • 2b – 4桁の数字の場合、数字の2桁目も意味を持ちます。
    • 家電シリーズ：0
    • アナログ機器シリーズ：1
    • オペアンプシリーズ：4
    • デジタル機器シリーズ：5
    • メモリデバイスのシリーズ: 6
    • マイクロプロセッサ ファミリのシリーズ: 8
  • 2c – シリーズ番号 (2 桁): シリーズ番号は順番に割り当てられ、それ以上の意味はありません。シリーズ内のデバイスには共通の特性がありますが、どの特性がどのシリーズであるかはシリーズによって異なります (例:ロジック ゲートのロジック ファミリ、マイクロプロセッサの命令セット)。
  • 2d – シリーズの番号 (2 桁または 3 桁): 2000/2010 規格では、4 桁シリーズの 2 番目の桁に特別な意味は割り当てられていません。
• 3 – 官能基（2文字）
  • 3a – グループ
  • 3b – グループ内のサブグループ: すべてのグループには、「その他」を表すサブグループП (P) があります。これは、グループに該当するが、他の定義されたサブグループのいずれにも該当しないデバイス用です。
  • 3c – 機能グループ (2010): 2000 年から 2010 年への変更は以前の変更よりもはるかに劇的であるため、2010 年の標準の機能グループは別の表に記載されています。
• 4 – 機能サブグループ内のバリアント（1～4桁）：通常、バリアント番号はサブグループ内のデバイスに順番に割り当てられます（例： ЛА1、 ЛА2、 ЛА3など）。一部のシリーズでは、バリアント番号は西側諸国の対応する製品の指定の最後の2桁または3桁と一致します（例： К500ЛК117およびMC10117）。
  • 4a – 2010 規格では、バリアントの長さは常に 2 桁で、必要に応じて先頭にゼロが付きます。バージョン文字がない場合、バリアントの長さは 3 桁 (例: 1906ВМ016 ) と表示されますが、3 桁目は実際にはパッケージ指定 (要素 5e) です。
• 5 – 接尾辞
  • 5a – バージョン（1文字、 АからЯ、ただしЗとЙは除く）：このオプションの要素は、異なる電気的または熱的特性（スイッチング速度、電圧範囲など）を持つ集積回路のバージョンを示します。デバイスの改良バージョンを示す場合もあります（例： К580ИК80 vs. К580ИК80А）。1980年より前は、接尾辞П （P）は、セラミックパッケージ（例： К145ИК2П、 К531ЛА19П）または丸い金属缶（例： К144ИР1П ）ではなく、プラスチックパッケージのバージョンを示すために使用されることがありました。
  • 5b – バージョン（1 文字、 АからМ、ただしЗとЙは除く）：デバイスのバージョンが 1 つしかない場合は、この要素は省略されます。
  • 5c – パッケージ指定 (2000) (1 文字、 НからЯ ): この要素が空の場合、パッケージは指定で指定されていないことになります。つまり、どのパッケージでもかまいません。バージョンとパッケージ指定の文字範囲は重複しないことに注意してください。
  • 5d – 製造元指定（2文字）
  • 5e – パッケージ指定（2010）（1桁の数字または文字Н）
  • 5f – パッケージバリアント（1文字; А、 В、 С、 Е、 Н、 К、 М、 Р、 Т、またはХ）：集積回路のバリアントが同じパラメータとパッケージ指定を持ち、ピン配置またはピン数が異なる場合は、このパッケージバリアント文字が追加されます（例： 5400ТР045と5400ТР045А）。一部のベンダーは、許容範囲外のバージョン文字を割り当てています（例： 1395ЕН10Ж5Б）。
  • 5g – バージョン (1 文字、 А、 В、 С、 Е、 К、 М、 Р、 Т、またはХ ): デバイスのバージョンが 1 つしかない場合は、この要素は省略されます。2010 標準では、代わりに要素 5f で別のパッケージが示されることに注意してください。一部のベンダーは、許可された範囲外のバージョン文字を割り当てています (例: 1494УА02Б3 )。

1973 年の指定では、次の例外を除いて、集積回路のパッケージは一般に示されませんでした。

• パッケージのないベアチップには、7xx 範囲のシリーズ番号が付けられます (例: K712RV2-1 ( К712РВ2-1 ))。
• П (P) という接尾辞は、セラミックパッケージ (例: К145ИК2П、К531ЛА19П ) や丸い金属缶 (例: К144ИР1П )ではなく、プラスチックパッケージのバージョンを示すために使用されることがありました。
• Пほど一般的ではないが、接尾辞М（M）はセラミックパッケージを示すために、Т（T）は金属セラミックパッケージを示すために使用されることがあった（例えば、プラスチックパッケージのК500ТМ133の代わりに、それぞれК500ТМ133МとК500ТМ133Т）。^[9]

パッケージのないベアチップの場合、追加の数字が構造上の異形を示します。^{[6] : 16  [9] [10] [11]} 1973年および1980年の規格では、異形数字は指定の後にダッシュ付きで付加されます（例：それぞれК712РВ2-1およびБ533ТМ2-2）。2000年および2010年の規格では、異形数字はパッケージ指定Nの直後に続きます（例：それぞれ5862ПФ1Н4および1374МХ01Н1）。

製造業者の指定は2000年の規格で初めて導入されました。^[12]型式指定の一部として、製造業者は「独自に開発された設計と技術文書に従って開発および製造され、元々開発されたオリジナルのマイクロ回路の技術要件に対応した」セカンドソース集積回路に対してのみ必要です。^{[12] : 9}製造業者のロゴ^{[26] [27]}の方が一般的です。

2016 年の時点でソビエト集積回路の指定バージョンを使用している他のメーカーには、NTC Module、^[56] MCST、^[57] ELVEES Multicore、^[58] Fizika、^[59] Sapfir、^[60] NPK TT、^[61]、および^[62]モスクワにいる全員、そしてPKKミランドル^[63]ソユーズ^[64]そしてNIITAPも進歩している。ゼレノグラード、^[65] SKTB ES ヴォロネジ 、^[66]プロトン^[67]およびプロトン・インパルス^[68] オリョール、 プラネタ・ノヴゴロド、^[69] NIIEMPペンザ、^[70]エルトム・トミリノ、^[71]クリップ・テクノ・アレクサンドロフ、^[72] DELSミンスク、^[73]クヴァザル・キエフ、^[74]クリスタル・キエフ、^[16]エレクトロニ・コンポネンティ・イバノフランキウスク、^[75]ドニエプル・ヘルソン、^{[76] 、}およびフォトン・タシケント。^[77]

厳密には指定の一部ではないが、集積回路パッケージには次のようなマークがよく見られる: ^{[78] [14]}

ここでの軍事承認とは、集積回路が故障すると壊滅的な結果となり、修理や交換が困難または不可能なアプリケーション（航空宇宙アプリケーションなど）で使用できることを意味します。

マスクプログラムデバイス（ゲートアレイ、マスクプログラムシングルチップマイクロコントローラ、マスクROMなど）の場合、タイプ指定の後に3桁または4桁のマスク番号が続きます（例： К1801ВП1-014）。

ベアチップの場合、タイプ指定の後に 1 桁の構成要素のバリアント識別子が続きます。

日付コードは通常、パッケージに印刷されています。1970 年代初頭、日付コードは月を表すローマ数字と 2 桁の年 (例: IX 72) で構成されていました。その後、月は 1 桁または 2 桁で示されるようになりました (例: 5-73 または 0386)。1980 年代後半には、ほとんどの工場が 2 桁の年の後に 2 桁の月 (例: 8909) または 2 桁の週 (例: 9051) が続く 4 桁のコードに切り替えました。全体的に、日付コードの形式は厳密に強制されていませんでした。集積回路のいくつかのシリーズ (例: 1408、1821) には、IEC 60062 の文字と数字のコード(例: 1990 年 1 月は A1) が付けられていました。

ロシア語のローマ字表記は標準化されていますが、少なくとも 12 種類の標準から選択できます。幸いなことに、ソビエトの集積回路の指定では、キリル文字のサブセットが使用されており、あいまいな文字はごくわずかです。

• Ж : Ž、Zh
• Х : X、H、Ch、Kh
• Ц : C、Cz、Ts、Tc
• Ч : Č, Ch

太字で示されたより一般的なローマ字表記は、上記の表に代替として示されています。

ЕとЭ はどちらもEとローマ字表記されます。

ロシア語のフランス語ローマ字表記とドイツ語ローマ字表記は、英語で使用されている文字と一部の文字が異なります。たとえば、ロシア語のКР580ВМ80A は、英語とフランス語ではKR580 V M80A になりますが、ドイツ語文献では KR580 W M80A になります。
