フライングバットレス

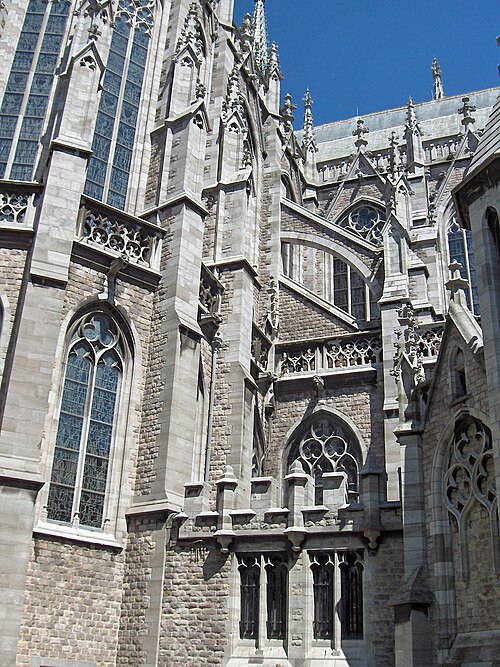

フライング・バットレス（アーチ・バットレス）は、アーチ型の石造りの天井や屋根にかかる風荷重によって生じる壁を外側に押す横方向の力を地面に伝えるために、壁の上部から大きな質量の支柱まで伸びるアーチで構成された特殊な形式のバットレスである。^[1]

フライング・バットレスの名称と特徴は、従来のバットレスとは異なり、地上レベルで壁と接触しておらず、壁と支柱の間の空間のスパン全体に横方向の力を伝達することです。横方向の支持を提供するために、フライング・バットレス・システムは、(i)建物の壁から離れた場所にある垂直の石積みブロックである巨大な支柱と、(ii) 支柱と壁の間のスパンを橋渡しするアーチ（分節アーチまたは四分円アーチ）（フライング・バットレスのフライヤー）の 2 つの部分で構成されています。 ^[2]

フライング・バットレスは、横方向の支持システムとして、後期古代に開発され、その後のゴシック建築時代（12世紀～16世紀）に繁栄しました。フライング・バットレスの古代の例は、ラヴェンナのサン・ヴィターレ教会やテッサロニキのガレリウス・ロタンダで見ることができます。中世のフライング・バットレスの建築要素の先駆けは、ビザンチン建築やロマネスク建築に由来し、ダラム大聖堂などの教会の設計に見られます。ダラム大聖堂では、アーチが石造りのヴォールトの横方向の推力を側廊の上に伝えます。アーチはギャラリーの屋根の下に隠されており、横方向の力を巨大な外壁に伝えます。 1160年代までには、イル・ド・フランス地域の建築家は、より長く、より精巧なデザインのアーチを特徴とする同様の横方向の支持システムを採用しました。このアーチは、クリアストーリーの壁の外側から側廊の屋根（そのため、外から見える）を越えて、外壁の上部から立ち上がる重厚な垂直のバットレスに接続します。^[3]

1180年に建設されたパリのノートルダム大聖堂のフライング・バットレスは、ゴシック様式の大聖堂で使用された最も初期のものの一つである。フライング・バットレスは、1163年に完成したサンジェルマン・デ・プレ教会の後陣の上部の壁を支えるためにもほぼ同じ時期に使用された。 ^[4]

このような横方向の支持システムの利点は、ヴォールトの横方向の力に抵抗するために外壁が巨大で重くなくてもよいことである。代わりに、垂直方向の質量が外部の控え壁に集中するため、壁面を小さくすることができる（そのため、より大きな窓（多くの場合、ステンドグラスがはめ込まれた窓）を設けることができる）。初期のフライング・バットレスの設計は、静的荷重を支えるために必要な重量よりも重くなる傾向があり、例えばシャルトル大聖堂（1210年頃）や、初期のオリジナルの形（1170年頃）のまま現存するサン・レミ大聖堂の後陣周辺がそうである。 ^[5]その後の建築家は、フライング・バットレスの設計を徐々に改良し、フライアを狭めていった。そのうちのいくつかは、アミアン大聖堂、ル・マン大聖堂、ボーヴェ大聖堂のように、1層のせり石（くさびレンガ）の上にキャッピング・ストーンを載せて建設された。

後期ゴシック建築の建築デザインにはフライング・バットレスが特徴的であり、その中にはクロケット（鉤型の装飾）で飾られたフライアや、バットレスに埋め込まれたエディクル（壁龕）に据えられた彫刻像などが含まれていました。

ルネッサンス建築では、フライング・バットレスによる横方向の支持を避け、厚い壁構造が採用されました。建築や建設において機能とスタイルの面で使用されなくなったにもかかわらず、20世紀初頭、フライング・バットレスのデザインは、カナダの技術者ウィリアム・P・アンダーソンによって灯台建設のために復活しました。^[6]

重量負荷のほとんどが天井から壁の上部を通じて伝達されることを考慮すると、フライング・バットレスは、壁から遠く離れた巨大な支柱まで伸びる半アーチを特徴とする 2 部構成の複合サポートであり、上から下まで壁に取り付けられる従来のバットレスのほとんどの耐荷重能力を提供します。そのため、フライング・バットレスは、より軽量でコスト効率に優れた建築構造です。

フライング・バットレスを使用すると、接触面積が小さくなるため、耐力壁の余分な重量と厚さが 軽減され、より広い壁面積に窓を設置できるようになります。この特徴と、より多くの光を取り入れたいという要望から、フライング・バットレスは中世ゴシック建築の特徴の 1 つとなり、それ以降、教会の設計に広く使用されるようになりました。ゴシック教会の設計では、2 つのアーチ型のフライヤーが上下に配置され、下側のフライヤー (ヴォールトの起点より下に位置する) がヴォールトの横方向の推力に抵抗し、上側のフライヤーが屋根にかかる風荷重に抵抗します。^[7]フライヤーの外側の端にある垂直のバットレス (支柱) は、フライヤーによって伝達される横方向の推力に抵抗するための追加の垂直荷重サポートを提供するために、通常はクロケットで装飾された尖塔(円錐またはピラミッド) で覆われていました。^[8]

フライング・バットレスを建設するには、まずセンタリングと呼ばれる仮の木製フレームを建設する必要がありました。センタリングは石の重量を支え、モルタルが硬化するまでアーチの形状を維持するのに役立ちます。センタリングは、まず大工によって地上で構築されました。それが完了すると、センタリングは所定の位置に持ち上げられ、一方のバットレスの端ともう一方のバットレスの端にある柱に固定されます。これらは、実際の石のアーチが完成するまで、仮のフライング・バットレスとして機能しました。^[9]

補習支援申請

フライング・バットレス支持システムの別の用途は、崩壊の危険がある傾いた壁、特に耐力壁の補強です。たとえば、イギリスのウスターシャー州チャデスリー・コーベット村では、壁を解体して再建するよりも、座屈した壁にフライング・バットレスを実際に適用する方が実用的でした。

多数の通路に沿って大勢の人を収容できる大きな大聖堂を建てる必要性が、ゴシック様式の発展のきっかけとなった。 ^[10]フライング・バットレスは、追加の支持を必要とするこれらの巨大な石造建築物に対する解決策であった。フライング・バットレスはもともと構造上の目的を果たしていたが、現在ではゴシック時代の美的様式の定番となっている。^{[11]フライング・バットレスはもともと、}クリアストーリーと高い屋根の重量を支える安定性と構造を通じて、大聖堂に開放空間と光という概念をもたらすのに役立った。 ^[11]大聖堂の高さとクリアストーリー間の十分な大きさの窓は、明確な境界がないような錯覚を与える開放空間を作り出している。^[11]

また、空間をよりダイナミックで静的でないものにし、ゴシック様式とより平坦で二次元的なロマネスク様式を区別しています。^[11]フライング・バットレスの導入後、この同じ概念が大聖堂の外観にも見られるようになりました。^[11]フライング・バットレスのアーチの下のオープンスペースは、教会内のクリアストーリーと同じ効果があり、見る人はアーチを通して見ることができます。バットレスは教会内の柱と同様に空に向かって伸びており、より上向きの空間を作り出します。 ^[11]これにより、外部空間が内部空間と同様にダイナミックになり、一貫性と連続性が生まれます。^[12]

ケン・フォレットの歴史小説『大聖堂』（1989年） の筋書きには、フライング・バットレスを備えた中世の大聖堂の建築と建設が大きな役割を果たしている。
