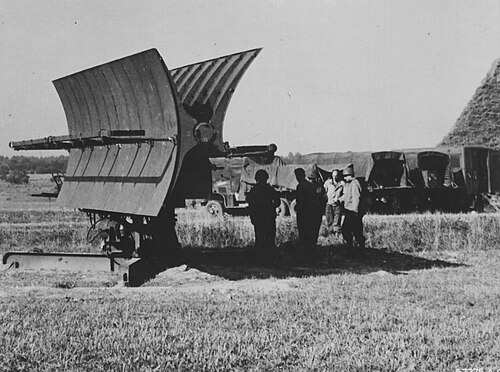

 現場の AN/CPS-1 (MEW) | |
| 原産国 | 私たち |
|---|---|
| デザイナー | MIT放射線研究所 |
| 建造数 | 6 |
| 頻度 | 3,200MHz |
| ビーム幅 | 0.8度 |
| パルス幅 | 0.8マイクロ秒 |
| 回転数 | 10回転 |
| 範囲 | 200マイル（320 km） |
| 方位角 | 360度 |
| その他の名前 | マイクロ波早期警報（MEW） |
AN /CPS-1は、マイクロ波早期警戒( MEW ) レーダーとしても知られ、第二次世界大戦中にMIT 放射線研究所で開発された半移動型の S バンド早期警戒レーダーです。これは研究所が試みた最初のプロジェクトの 1 つであり、イギリスの長波レーダーから、空洞マグネトロンによって可能になった新しいマイクロ波センチメートル帯レーダーに移行するための機器を構築することを目的としていました。このプロジェクトは、ルイス・ウォルター・アルバレスが主導しました。
1944年にヨーロッパ戦域に配備されたMEWは、ドイツのV-1飛行爆弾とV-2ロケットに対する非常に効果的なレーダーであることが証明されました。[1]戦後、AN/CPS-1は民間航空での使用に採用され、米国の民間航空路で航空機を追跡するために使用された最初のレーダーとなりました。[2]
JETDSシステムにおける「CPS」という名称は、「固定、レーダー、捜索」電子機器を意味します。[3] [4]
背景
1940年、国防研究委員会の委員長ヴァネヴァー・ブッシュは、イギリスの防空活動を支援するために、より先進的なレーダー対空システムを開発するために「マイクロ波委員会」（セクションD-1）と「火器管制」部門（D-2）を設立した。[5]
その年の9月、イギリスの代表団であるティザード・ミッションが米国とカナダを訪れ、さまざまな分野における両国の進歩を評価した。その中の1つが、その年の初めにジョン・ランドールとハリー・ブートによって発明されたマグネトロンだった。VHFメーターの波長帯で動作するチェーンホームなどの既存のシステムとは対照的に、マグネトロンは10cmの波長（3GHz）で信号を生成した。レーダーを含むあらゆる光学システムの解像度は、口径と波長の関数である。より短い波長で動作することにより、マグネトロンは同様の解像度のレーダーをはるかに小さなアンテナで構築することを可能にした。[5]
ブッシュ大統領は、この新しい設計を活用するため、マサチューセッツ工科大学（MIT）に放射線研究所（ラドラボ）を設立し、この新しい設計を利用したアプリケーションの開発に着手した。初期のプロジェクトには、 SCR-270砲照準レーダーやSCR-527およびSCR-588中距離早期警戒レーダーの代替品などがあった。これらはすべて、チェーンホームのようなVHFシステムに基づいており、サイズを縮小しながら精度を向上させる可能性は大きな進歩であった。[6]
11月19日のフォローアップ会議で、ルイス・アルバレスとタフィー・ボーエンは、英国でH2Sとして開発されていた空対地爆撃レーダーのコンセプトについて話し合っていた。アルバレスは、航空機の翼の前縁に導波管を埋め込み、フェーズドアレイ技術を使用してそれを左右に操縦して地面をスキャンするというコンセプトを考案した。彼は、戦争末期にボーイングB-29スーパーフォートレスで使用されたAN/APQ-7システムの開発を開始する許可を得た。 [7]
設計と開発
1942年1月、RadLabのメンバーは英国に赴き、Chain Homeを視察し、米国で同様のレーダーネットワークを構築する上で役立つコンセプトを探した。メンバーの1人、モートン・カナーは米国に帰国後、アルバレスと会った。アルバレスは、円筒形の反射鏡の前にスロット導波管を配置し、左右に非常に狭いビームを形成しながら垂直方向には比較的広いビームを作り、幅広い高度帯にわたって航空機をスキャンすることを提案した。カナーは1942年6月に開発開始のゴーサインを出し、最終的に、新たに出現した陸軍/海軍の命名法に基づいてAN/CPS-1と名付けられた。1943年に25台、翌年にさらに75台が発注された。[8]
最初のセットは急いで生産され、1943年の夏に完成した。アメリカ陸軍通信部隊は、フロリダ州オーランド陸軍航空基地の陸軍航空軍応用戦術学校でテストを開始した。同時に、プロジェクトを監督するためにニュージャージー州キャンプエバンスにオフィスが設立された。 [9]初期のテストは非常に良好で、システムの高い精度により、敵の探知だけでなく、「爆撃、写真撮影、偵察任務中の友軍航空機や迎撃任務中の戦闘機の制御にも使用できる」とされた。[8]
運用上の使用
第二次世界大戦
当初の注文は期待通りで、最初の5セットは生産ラインが立ち上げられたレーダーラボで手作業で製造された。[8]この5セットのうち最初の1台は1944年1月にイギリスに出荷され、 [10]当初は乗組員の訓練場としてデヴォンシャーに設置された。このレーダーの位置からはイギリス海峡を越えてコタンタン半島の上空を見渡すことができ、1944年6月5日の夕方には、操作員がレーダーのプランポジションインジケーターのタイムラプスフィルムを作成し、ノルマンディー上陸作戦中の空域の非常にユニークな光景を作り出した。[11]
ルイス・リデノーの要請により、レーダーは7月初旬にヘイスティングスに移され、バズ爆弾を追跡する能力が向上した。[12]この役割では、爆弾は常に低空を飛行するため、システムの高度測定機能の欠如は問題にならなかった。CPS-1は地平線に非常に近い場所をスキャンできるため、チェーン・ホーム・ローなどの以前の長距離セットよりもはるかに長い範囲をスキャンできた。
もう一つのCPS-1はイギリス空軍の通信研究機関（TRE）によって半移動型に改造され、 1944年6月12日にオマハビーチに着陸した。このシステムは主に戦闘機の管制と地上管制による迎撃に使用された。この用途では高度測定ができないことが問題だったが、AMESタイプ13高度探知レーダーと、米国ではAN/APS-10と組み合わせることで解決された。このレーダーは連合軍の背後に侵入しようとする低空飛行のドイツ機に対して非常に効果的であることが証明された。[13]
1944年9月21日には別のCPS-1がサイパンに送られたが、すぐには使用されなかった。ここでは航空交通量が少なく、既存のVHFセットで十分だと考えられていた。日本軍の航空機が基地に奇襲低空攻撃を始めたとき、VHFセットではそれを探知できないことが判明した。CPS-1は1945年の新年までにタポチャウ山の頂上に移動された。[14] 1月3日、このセットは200キロメートル（120マイル）の範囲で別の襲撃を探知し、迎撃した。また、海に墜落した連合軍の航空機を捜索するという二次的な役割も果たし、その高い精度により位置を正確に特定することができた。[15]
戦後の使用
MEWは戦後韓国に配備された。1948年初頭、アメリカのレーダークルーがMEWを使用して北朝鮮上空でソ連空軍の ミグを追跡した。[16]
