AK-230

AK-230

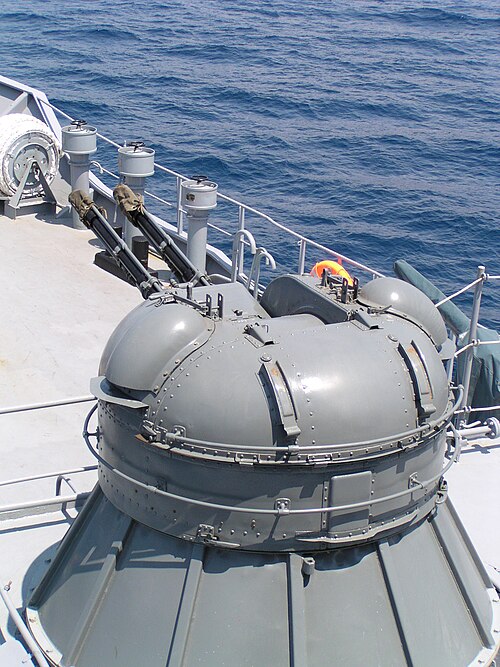

フィンランドの機雷敷設機ケイハッサルミに搭載されたAK-230
タイプ	CIWS
原産地	ソビエト連邦
サービス履歴
使用中	1969-1990年代
生産履歴
設計	1956
生産	1959-1984
建造数	1750
バリエーション	バリエーションを見る
仕様
質量	1門あたり156kg（344ポンド） フルマウントで1,974 kg (4,352 lb)
長さ	2.140メートル（7.02フィート）
バレルの 長さ	1.897メートル（6.22フィート）
幅	2.1メートル（6.9フィート）
身長	1.46メートル（4.8フィート）
クルー	2（リモート）
カートリッジ	30x210mmB
カートリッジ重量	1.07 kg (2.4 ポンド) ～ 1.13 kg (2.5 ポンド)
口径	30mm
バレル	2
アクション	ガス作動式 リボルバー砲
発射速度	1000 rpm（バレルあたり）
銃口速度	1,050 m/s (3,400 フィート/s)
最大射程距離	地上目標に対して6.5 km（21,000フィート） 航空機に対して4km（13,000フィート） ミサイルに対して2km（6,600フィート）
給餌システム	500発ベルト

AK -230はソ連のレーダー制御式30mm海軍対空 機関砲である。密閉式自動砲塔に搭載され、レーダーで誘導される。AK-230は広く使用されており、^[1]大型軍艦だけでなく小型船舶にも搭載されている。ソ連では約1450門が生産され、中国では69式として約300門が生産された。1970年代半ばから後半にかけて、 より強力なAK-630に引き継がれた。

この兵器の開発は1950年代に始まり、最初の試験兵器はオサ級高速攻撃ミサイル艇とシェルシェン級魚雷艇に装備された。この兵器は1969年に正式に採用された。 1970年代半ばに同じ取り付け部を使用し、同じ射撃管制システムで制御できるAK-630システムが配備されたため、その耐用年数は比較的短かった。30×210 mm弾はAK-630の30×165 mm弾よりもはるかに強力で、銃口初速は1,050 m/s (3,400 ft/s) (30×173 mm GAU-8の薬莢と同じ) であったが、中程度の威力のAK-630弾は、特にガトリングタイプの兵器でははるかに高い発射速度を可能にし、対空システムに有利であると考えられていた。

この兵器は、リベット留めの鋼鉄砲塔内に搭載された2門の安定化NN-30 30mm水冷4チャンバーリボルバー砲から構成されている。砲の機構はガス作動式である。^[1]砲の重量はそれぞれ155kg (342ポンド)、砲身の長さは1,930mm (76インチ)、全長は2,670mm (105インチ)である。砲身には12条のライフル銃が刻まれている。砲の発射速度は1分間に1,000発で、独立した500発の弾薬ベルトによって給弾される。^{[2] [3]}

弾丸は電気的に発射され、発射ガスは使用済みの薬莢とベルトリンクを弾倉と車体の間の空間に排出するために使用されます。この兵器の最大弾道射程は約 6.7 km (4.2 マイル) ですが、空中目標と交戦する場合の現実的な射程は 2.5 ～ 4 km (1.6 ～ 2.5 マイル) と言われています。

この兵器は遠隔操作され、通常はMR-104 Rys（NATO報告名：Drum Tilt）またはMR-103 Bars（NATO報告名：Muff Cobb）レーダーシステムのいずれかにリンクされた射撃管制システムによって操作されます。

AK-230は、特別に開発された電気的に起爆する30x210B 30mm弾を発射する。開発された弾は2種類あり、衝撃信管付きの高爆発性弾と徹甲弾である。中国の69式は、高爆発性弾の国内生産バージョンのみを発射する。弾薬はルーマニアとセルビアでも生産されている。

• 口径: 30 mm
• 旋回速度: 35度/秒で+180度から-180度まで^[要出典]
• 仰角: -12 ～ +87 度、50 度/秒^{[引用が必要]}
• 取り付け重量: 1,857～1,905 kg (4,094～4,200 lb)
• 発射速度: 2,000 rpm (システム) ^{[引用が必要]}
• 銃の重量: 156 kg (344 ポンド)
• 砲身全長: 2.140 m (7 フィート 0.3 インチ)
• ボア長: 1.897 m (6 フィート 2.7 インチ)
• ライフリングの長さ: 1.805 m (5 フィート 11.1 インチ)
• 溝数：12
• チャンバー容積: 221.1 cm ³ (13.49 cu in)
• 発射速度: 毎分1,000発以上

• AK-230 Aタイプ- 220 V DC電源システムを備えた船舶用。
• AK-230 Bタイプ- 380 V AC電源システムを備えた船舶用。
• AK-230M -掃海艇用の低磁化バージョン（380 V AC）。
• 69式- 中国の改良型、総重量3,600kg。砲弾は砲塔の外側から排出されます。旋回速度は50度/秒と高速です。

• ソビエト巡洋艦ミハイル・クトゥーゾフ- 8 基のマウント
• ポルノクヌイ級揚陸艦- 2基または4基
• パルヒム級コルベット- 1基
• ソ連巡洋艦アドミラル・セニャヴィン- 8基（1972年の近代化後）
• カニン級駆逐艦- 4基（近代化改修後）
• コトリン級駆逐艦- 4 基（近代化後）
• オサ級ミサイル艇- 2基
• ステンカ級巡視艇- 2基
• シェルシェン級魚雷艇- 2基
• コニ級フリゲート艦- 2基
• アイスト級 LCAC - 2 基

• ヴァーニャ級掃海艇- 1 基
• ユルカ級掃海艇- 2基
• ナティア級掃海艇- 2基
