R-23（ミサイル）

R-23 / R-24 AA-7 アペックス

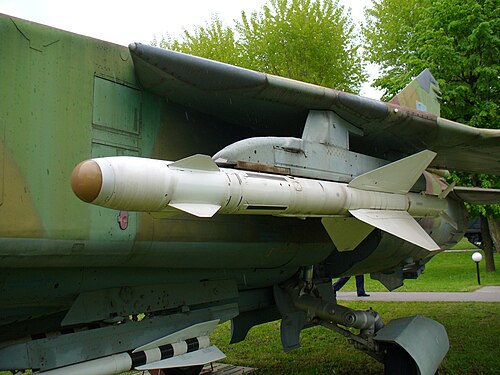

ポーランドの MiG-23 に搭載された R-23T
タイプ	中型空対空ミサイル
原産地	ソビエト連邦
サービス履歴
使用中	1974年～現在
使用者	ソ連空軍、その他
戦争	1982 レバノン戦争 イラン・イラク戦争 作戦モジュラー シリア内戦
生産履歴
デザイナー	VA プスティヤコフ
メーカー	ヴィンペルNPO
仕様（R-23R）
質量	222 kg (489 ポンド)
長さ	4.50 m (14 フィート 9 インチ)
直径	223 mm (8.8 インチ)
弾頭	膨張棒式高性能爆薬
弾頭重量	25 kg (55 ポンド)
エンジン	固体燃料ロケット
推進剤	1.04 m (3 フィート 5 インチ)
運用 範囲	35キロメートル（22 マイル）
最高速度	マッハ3
ガイダンス システム	セミアクティブレーダーホーミング（R-23R/R-24R） 赤外線ホーミング（R-23T/R-24T）
発射 台	ミグ23

ヴィンペルR-23 ( NATOコード名 AA-7 Apex ) は、ソ連のヴィンペル社が戦闘機用に開発した中距離空対空ミサイルである。射程距離が延びた改良型R-24が、このミサイルに代わって運用されている。このミサイルは、全体的な性能と役割の両面で、 アメリカのAIM-7 スパローに匹敵する。

MiG-23戦闘機に装備する新しいミサイルの設計は、VAプスチャコフの設計チームの指揮の下、1960年代半ばに開始されました。設計中にK-23として知られていたこの新しい兵器は、爆撃機サイズの標的に対して使用することを目的としており、発射した航空機よりも高い高度の標的を攻撃する「スナップアップ」機能を備えていました。当初は、セミアクティブレーダーホーミング（SARH）と赤外線（IR）誘導の両方を使用するデュアルモードシーカーを搭載する予定でしたが、これは実現不可能であることが判明し、代わりに別のSARHモデルとIRモデル（それぞれIzdeliye （製品）340と360）が開発されました。 1967年にテスト発射が行われました。しかし、SARHミサイルのシーカーヘッドには大きな問題があることが判明しました^[要出典]。

1968年、ソ連はAIM-7を入手し、ヴィンペルのチームはそれをK-25としてコピーし始めた^[要出典]。両者を比較した結果、主に射程距離と対抗手段に対する耐性に優れていたK-23が生産に入った。K-25の作業は1971年に終了した。しかし、スパローのいくつかの特徴は後にヴィンペルR-27の設計に採用された。^[要出典]

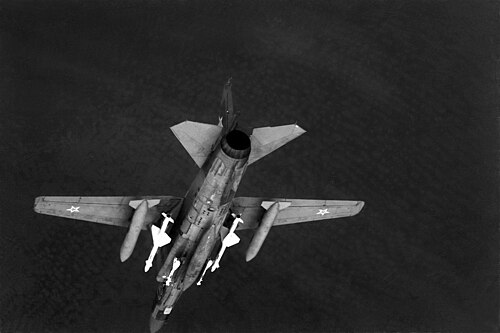

R-23と命名されたこのミサイルは1974年1月に配備され、SARH版はR-23R、IR版はR-23Tと呼ばれた。重量222kg (489ポンド)のR-23Rはモノパルスレーダーを使用し、AIM-7E-2に比べてECM耐性が優れていた。R-23Tは215kg (474ポンド)と軽量で、液体窒素冷却赤外線シーカーを使用し、発射前に発射機のレーダーまたはIRSTによってターゲットにロックオンする必要があった。両バージョンとも、致死半径8m (26フィート)で爆撃機サイズのターゲットを撃墜できる同じレーダー融合弾頭を使用していた。 ^[1]西側諸国では、これらはそれぞれAA-7AとAA-7Bとして知られていた。不活性訓練用弾丸であるR-23UTも開発された。

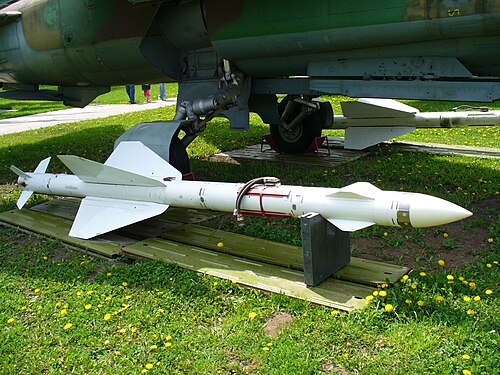

機体には、胴体の中央のすぐ後ろに十字形に配置された 4 つのデルタ翼と、翼と一列に並ぶ最後方のクロップド デルタ操縦面が備わっている。機首の近くには、より小さなクロップド トライアングル面が一列に取り付けられている。これは「デスタビライザー」と呼ばれ、高迎え角での舵の効率を向上させる役割を果たす (R-60 ミサイルも同じ機能を使用している)。2 つのバージョンの唯一の外観上の相違点はノーズ コーンで、SARH シーカーではオジーブ型、IR バージョンではより短く (30 cm) 丸みを帯びている。

R-23 の撃墜確率は0.8 - 0.9 であったが、 5 Gを超えて機動している目標を撃墜することはできなかった。また、ミサイルを発射する航空機も 4 G までに制限されていた。赤外線 R-23T の最小射程距離は、正面からの目標に対しては 4 km であったが、追尾攻撃の目標に対しては 1.3 km に過ぎなかった。最大射程距離は、発射装置の高度に加えて目標の向きにも依存した。低高度では、正面からの目標に対しては 11 km、追尾攻撃の目標に対しては 8 - 10 km であった。高高度では、それぞれ 11 km と 4 km であった^[要出典]。レーダー誘導式のR-23Rは、同様の最小射程距離を持ちますが、最大射程距離ははるかに長く、低高度では正面からの目標に対してそれぞれ14kmと4km、高高度ではそれぞれ25kmと8～10kmです。^[1]

R-23は、モルニヤ（旧OKB-4）とヴィンペル（旧OKB-134 ）の両方で大量に製造されました。

1975年からは、MiG-23ML/MLDに装備するための改良型が開発され、1981年にR-24として就役した。SARH型とIR型の両方の派生型は、それぞれ243kgと235kg（536ポンドと518ポンド）と重くなり、35kg（77ポンド）のより大きな弾頭を搭載し、致死半径は10メートル（33フィート）であった。弾頭には信頼性の高いレーダー信管も搭載されており、後方からの交戦では最小射程が500メートル（1,600フィート）、正面からの攻撃では2.5キロメートル（1.6マイル）と大幅に短縮された。どちらも7Gで機動する戦闘機サイズの標的から発射することも、攻撃することもできた。^[1]

SARH R-24Rは、優れたECM耐性と発射後ロックオン機能を備えたRGS-24シーカーヘッドを備えており、ミサイルが機首を通過する際に発射機自身のレーダーからの干渉を回避した。この機能と、より大きなロケットモーターおよびミサイルの慣性飛行段階の延長により、前任者よりも30％長い射程が実現した。低高度では正面および追尾目標に対してそれぞれ17kmと4km、高高度ではそれぞれ35kmと20kmの射程である。^{[1] [2]}ミサイルは高度40〜25,000メートル（130〜82,020フィート）の目標を攻撃でき、ホバリング中のヘリコプターに突っ込むことさえできた。IR R-24Tは感度が向上した大幅に改良されたTGS-23T4シーカーを備えていたが、発射前にロックオンする必要があった。低高度では最大射程はR-23と同等であったが、高高度では20km離れた追跡目標に対して、また12km離れた正面目標に対して使用できた。^{[1]このミサイルはソ連では公式には}izdeliye (Product) 140と160、西側諸国ではAA-7CとAA-7Dとして知られていた。R-23/24はルーマニアでもA-911/A901としてライセンス生産された。

R-24 は、1997 年に最後のロシアの MiG-23 が撤退するまで、少なくとも限定的にロシアで運用され続けました。

R-23は1982年6月、 1982年レバノン戦争中のベッカー高原で使用された。しかし、その成功を判断するのは難しい。ソ連とシリアの情報筋は、数機の撃墜を達成したと主張しているが、イスラエルはこれを否定している。オーストリアの研究者トム・クーパーによると、シリアはR-23/24を6機のF-16Aと1機のE- 2Cに対して使用したと主張しているが、唯一確認されている撃墜はBQM-34ドローンに対するものである。^[3]

シリア内戦中、シリアのMiG-23はR-24Rミサイルを使用して、2017年6月15日から16日にかけてダラア県付近でヨルダンのセレックスESファルコ2機を撃墜した。^[4]

イランとイラクの戦争では、イラクのMiG-23がイランのF-14A、F-4D/E、F-5Eに向けてR-23 / R-24を発射し、多くのR-23 / R-24の撃墜が報告されている。^[5]

1987年9月27日、モジュラー作戦中に、キューバのFAR MiG-23ML 2機を迎撃する試みが行われた。アーサー・ピアシー大尉のF1CZは、アルベルト・レイ・リバス少佐が正面から発射したR-24またはR-60 AAMによって損傷を受けた。爆発により航空機のドラッグシュートが破壊され、油圧装置が損傷した。ピアシーはランドゥ空軍基地に帰還できたが、航空機は滑走路をオーバーシュートした。起伏のある地形との衝突によりピアシーの射出座席が作動したが、座席から離れることができず、重度の脊椎損傷を負った。^{[6] [7]}

1988年9月28日、ウラジミール・アスタホフとボリス・ガブリロフが操縦するソ連のMiG-23MLD2機が、R-23を使用してアフガニスタン領空に侵入したイランのAH-1Jコブラ2機を撃墜した。^[8]

• 長さ: (R-23R、R-24R) 4.5 m (14 フィート 9 インチ); (R-23T、R-24T) 4.2 m (13 フィート 9 インチ)
• 翼幅: 1 m (3 フィート 5 インチ)
• 直径: 223 mm (8.8 インチ)
• 打ち上げ重量: (R-23R、R-24R) 222 kg (489 lb)、243 kg (536 lb)、(R-23T、R-24T) 215 kg (474 lb)、235 kg (518 lb)
• 速度：マッハ3
• 射程距離: (R-23R) 35 km (22 mi); (R-24R) 50 km (31 mi); (R-23T、R-24T) 15 km (9.4 mi)
• 誘導方式: (R-23R、R-24R) SARH ; (R-23T、R-24T)、赤外線ホーミング
• 弾頭：近接信管付き膨張棒式高性能爆薬、25 kg (55 lb) (R-23) または 35 kg (77 lb) (R-24)

•  アンゴラ^[9]
•  リビア^[10]
•  北朝鮮
•  シリア^[11]

•  アルジェリア^[9]
•  ベラルーシ
•  ブルガリア
•  キューバ
•  チェコスロバキア
•  チェコ共和国^[12]
•  東ドイツ^[13]
•  ハンガリー
•  インド^[14]
•  イラク^[15]
•  ポーランド^[16]
•  ルーマニア
•  ロシア
•  ソビエト連邦^[17]
•  ウクライナ
