VTech レーザー 200

VTech レーザー 200 およびレーザー 210

VTech Laser 210、 Dick Smith VZ200として再バッジ
メーカー	ビデオ技術
タイプ	パソコン
発売日	1983年11月; 41年前[1] ( 1983-11 )
導入価格	99米 ドル 98ポンド
製造中止	1985年; 39年前 （1985年）
販売数	オーストラリアでは20万人
メディア	カセットテープ、ディスクドライブ
オペレーティング·システム	ベーシックV2.0
CPU	Zilog Z80Aクロック 3.58 MHz
メモリ	2～22 KB RAM + 2 KB VRAM、16 KB ROM
画面	32×16（8色）、128×64グラフィック（背景色2色、前景色3色）
グラフィックス	モトローラ 6847ビデオプロセッサ
音	プッシュプルピエゾスピーカー
入力	45キーキーボード
力	10ボルト
寸法	29 × 17 × 4cm
質量	800グラム
前任者	VTech レーザー 110
後継	VTech レーザー 310

VTech Laser 200 は、1983 年に発売された8 ビットのホーム コンピュータです。Salora Fellow (主にフェノスカンジア、特にフィンランド)、ハンガリーとイタリアでは Seltron 200、米国テキサス州ダラスの Dynasty Computer Corporation によってSmart-Alec Jr. (米国)、Texet TX8000A (英国)、Dick Smith VZ 200 (オーストラリアとニュージーランド)、およびVTech VZ 200 (米国とカナダ)としても販売されていました。

ビデオテクノロジーは、香港のかなり閉鎖的な多階建ての工場で、電卓やLCD パッドゲーム玩具(任天堂のゲーム & ウォッチに類似) を製造していました。Laser 110 は、初期のモノクロTRS-80のコピーを開発したもので、さらに開発が進められ、EACA Colour GenieやMattel Aquariusに類似した Laser 200/210 が導入されました。

このマシンは、カセットでHoppy ( Froggerのバージョン)、Cosmic Rescue ( Scramble )、VZ Invaders ( Space Invaders )、Dawn Patrol ( Chopper )、Moon Patrolなどの基本的なゲームを実行しました。Laser 200/210 および VZ200 コンピュータは 1985 年に製造中止となり、Laser 310 および VZ300 コンピュータに置き換えられました。

1983年に発売された^[2] VZ200は、北アメリカとヨーロッパで一定の支持を得た。しかし、米国ではTimex TS1000が30ドルで販売され、VZ200を下回った。^[要出典]シンクレア・リサーチが組織化されておらず影響力を及ぼすことができなかった国々では、販売代理店のサポートを受け、かなりの支持を得た。

ディック・スミス・エレクトロニクス社がオーストラリアとニュージーランドで大々的に宣伝したおかげで、このコンピュータは大きな人気を得た。^[3]「ディック・スミス」バッジの付いたVZ 200はオーストラリアで成功を収め、初めてのコンピュータとして人気を博した。^[4] 1984年までに、ディック・スミス・エレクトロニクス社のカタログには、最初の12か月で3万台以上が売れたと発表された。オーストラリアでは、主にプログラミングを学ぶために購入された。同じ価格帯で広く入手可能なシステムはコモドール64だけだった。VZ200バージョンのBASICは、コモドール64 BASICに比べて機能が豊富だった。^[5]

VZ200は英国ではほとんど影響を与えず、16kBのZX Spectrumと同程度の価格で販売された。英国での発売時に、Texetは98ポンド（2023年の418ポンドに相当）のTX8000ブランドバージョンが市場で最も安価なカラーホームマイクロコンピュータであると主張した。しかし、これはすでに販売されていた支配的なZX Spectrumや同様のマシンに対抗して成功を保証するには十分ではなかった。 ^[6]

VTech Laser 310、またはDick Smith VZ 300として知られる改良版は、フルトラベルキーボードと8K ROMソフトウェアベースのフロッピーディスクコントローラーを備え、1985年にリリースされ、1989年まで販売されました。^[7]

Laser310 は中国全土で大成功を収めました。1980 年代後半には、中国各地のさまざまな小学校で Apple ][e と並んで Laser310 が設置されていました。

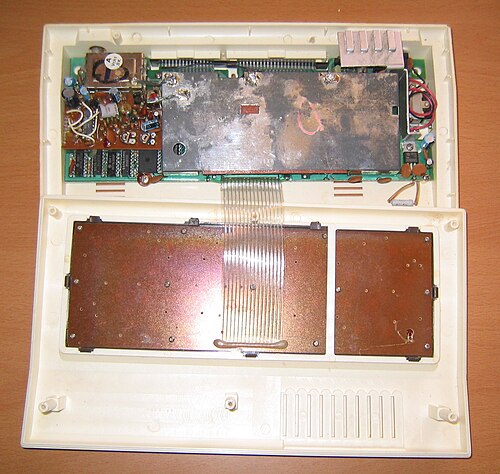

VZ200 には 3 つの回路基板があり、ビデオ ボードと電圧レギュレータはメイン ボードとは別になっています。

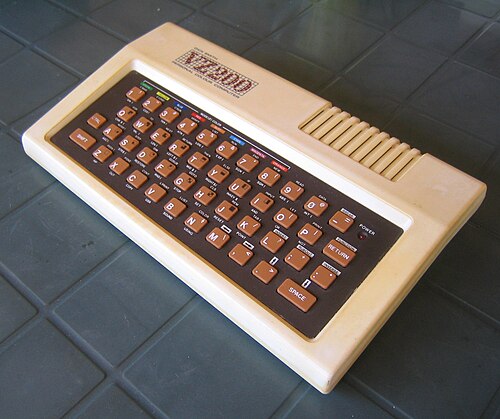

外見上、VZ200 はVIC-20とZX Spectrumを合わせたような外観です。VZ200 には Spectrum のワンタッチ コマンド キーが搭載されていますが、Sinclair マシンとは異なり、その使用は必須ではありませんでした。

内部的には、VZ200 はTandy TRS-80 Model Iと似ています。このマイクロは同じ基本アーキテクチャを使用していますが、メモリ マップが異なり、BASIC の一部のコマンドが欠落しているため、TRS-80 プログラムをロードできず、単純な TRS-80 BASIC プログラムしか入力できません。代わりにプログラム アルゴリズムを大幅に変更する必要があります。そのため、真のクローンとは言えません。

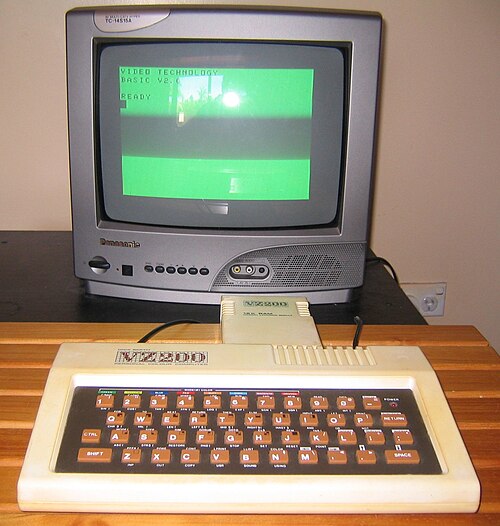

接続は、非調整DC 電源用のポート(電圧レギュレータは PCB 上にあります)、カセット レコーダー用のステレオ イヤホン ジャック、RF 変調ビデオ出力、プリンタおよびディスク ドライブ ポートであるエッジ コネクタ、ジョイスティック ポートであるエッジ コネクタ、および複合モニタ出力 (北米ではNTSC 60 Hz 出力、イギリス連邦およびヨーロッパ大陸ではPAL 50 Hz 出力) で構成されます。

VZ200 は、3.58 MHz (VZ300 では 3.54 MHz) で動作するZilog Z80プロセッサ ( NECのライセンスに基づいて製造) のコピーを使用しており、当初は 4 KB (ヨーロッパ) または 6 KB (北米) で販売されましたが、発売から数週間以内に 8 KB に増設されました。オーストラリアとニュージーランドでは、VZ200 は当初 8 KB ユニットとして発売されました。16 KB の拡張ユニットが利用可能で、RAM を 24 KB に増やすことができました。VZ300 は 18 KB の RAM で発売されました。

8 kB システムは、6 kB の RAM、2 kB のビデオ RAM、および 16 kB の ROM で構成されます。メモリは 24 kB (22 kB のメモリと 2 kB のビデオ メモリ) まで拡張できます。TRS-80 と同様に、メモリと I/O の両方の場所がマップされます。

拡張 RAM は、Z80 で利用可能なリモート オフセット アドレス指定方法 (バンク スイッチングとも呼ばれる) を使用して、トップ RAM の上に配置できました。

システム メモリのバンクは、最上位 RAM の上のオフセットを使用して再割り当てできます。それらのバンクは使用できなくなるため、プログラム アルゴリズムは拡張メモリで使用できなくなります (拡張メモリにアクセスするとプログラムは「消える」ため)。そのため、拡張メモリはプログラム データにのみ使用できます。

メモリ拡張にはビデオ RAM チップ選択ラインがあるため、ビデオ RAM を増やして 6847 の上位モードにアクセスできます。ビデオ プロセッサはシステム RAM または内部拡張 RAM をアドレス指定できないため、リモート オフセット アドレス指定を使用する必要があります。外部接続された RAM を使用する必要があります。

VZ200 は、モトローラ 6847ビデオ プロセッサ ( TRS-80 カラー コンピュータと同様) を使用します。このプロセッサは、32 × 24 ブロック画面内の 8 × 8 ピクセルの文字ブロック、またはモノクロ ビットマップ モードから構成される 256 × 192 ピクセルの解像度を備えています。

VZ200 は、当初合計 4 KB のメモリしか利用できなかったため、ビデオ メモリが2 KB に制限されており、画面は 16 行までに制限され、テキスト モードのピクセル総数は 256 × 128 ピクセルになります。ビットマップ モードは使用できません。

VZ200 には最大 10 色、8 色のカラー パレット、黒と淡黄褐色があります。VZ200 には 256 個の定義済み文字ブロックがあります。テキストは大文字のみで使用できます。文字ブロックは再定義できません。画面は緑モードまたは黒モードを使用できます。後者は反転色を使用します。

モード 0 では、背景色は濃い緑またはオレンジのいずれかになります。濃い緑 (COLOR,0) は 9 つの個別の色で構成され、オレンジ色の背景 (COLOR,1) では 10 色を使用できます。

モード 0 では、テキストはどちらかの背景色で黒の前景色を使用します。最初の 128 文字ブロックは、64 文字の英数字とその逆文字です。テキスト モード 0 は、黒が使用できる唯一のモードです。

後半の 128 文字ブロックは、前景色の 8 色パレットのそれぞれと、選択された背景色のい​​ずれかの組み合わせ (8) の 2×2 ピクセル ブロックで構成されます。黒は使用できません。

モード 1 では、各背景色に 2 つのカラー セットが使用されます。

SET 1 → 背景: 薄緑 - 前景: 薄緑、黄色、青、または赤。

SET 2 → 背景: バフ [白] - 前景: バフ、シアン、マゼンタ、またはオレンジ。

テキストはモード 0 と同一で、各背景色で前景色に設定されたいずれかの色を使用します。違いは、ビデオ メモリの 2 KB すべてが使用されるのに対し、モード 0 ではビデオ メモリの 512 バイトのみが使用され、テキストは黒にできないことです (このモードでは黒は使用できません)。

グラフィック モードには、128×64 のアドレス指定可能なポイントがあります。各文字ブロックの背景色は、ライト グリーンまたはバフ (白) のいずれか、前景色はセット内の 4 色のいずれかになります。画面上で色を任意の組み合わせで使用できますが、画面ごとに使用できる色セットは 1 つだけなので、画面は最大 4 色に制限されます。

アセンブリで複雑なビデオ タイミングを使用すると、VZ200 Five Finger Punch デモ「2018AD」や Bushy555 のデモ「8 colours」に示されているように、ディスプレイを分割して画面に 8 色すべてを表示できます。これらのデモはどちらも技術的には不可能です。

内部ラッチは、カセット出力、ケースに取り付けられた圧電スピーカーの駆動、および 6847 ビデオ プロセッサの 2 つの信号の制御に使用されます。スピーカーはプッシュ プル方式で駆動され、$6800 のラッチのビット 0 と 5 の出力が交互に切り替わります。

BASIC では、SOUND コマンドを使用して 2.5オクターブの範囲を利用できます。

ZX Spectrum 用に作成された約 70 個の1 ビットミュージック プレーヤーのほとんどは、VZ/Laser コンピューターでも動作します。これらはその後 VZ に移植されました。ラッチには内部ピエゾ スピーカーを駆動する 2 つのビットがあるため、ソフトウェア駆動のボリューム コントロール (半分のボリュームと最大ボリューム) が可能です。

Laser 310 の発売から 1 年以内に、80k ディスク ドライブ ユニットが市場にリリースされました。このユニットは 2 台同時にコンピュータに接続できました。ドライブを操作するには、 DOS ROM を含むプラグ パック カートリッジが必要でした。DOS ROM およびディスケット ドライブは、Laser 200 と 下位互換性がありました。

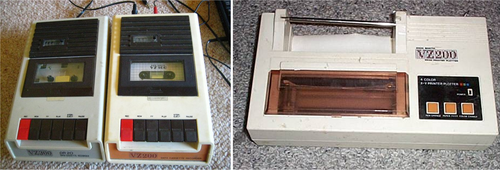

VTech が設計したプラグイン周辺機器も、Laser 200 と Laser 310 の両方のコンピュータで使用できました。その中には、ジョイスティック、カセット ドライブ、ライト ペン、プリンタプロッタ、75ボー モデム、ワード プロセッサカートリッジ、16k および 64k 拡張 RAM カートリッジがありました。ユーザー数が増えるにつれて、提供される自作キットの数も増えました。これには、音声合成装置、 Texas Instruments SN76489ANチップを使用した音楽合成装置、実際のリレー インターフェイス、EEPROMプログラマ、データ ロガー、300 ボー モデム、フル 101 キーボード、128 Kb 横向き RAM 拡張、 RTTY アマチュア無線キットが含まれていました。

2020 年に BennVenn Electronics の Ben Grimmett 氏は、愛好家向けに 50 個のSD カードリーダーを設計および構築しました。これにより、コンピューターに合計 128 Kb のバンク RAM が与えられ、メモリ カードに応じて、通常は最低 2 GBのストレージ スペースが提供されます。このプロジェクト用に VZ FAT32 DOS も作成され、EEPROM に埋め込まれています。

Laser 310 は、1985 年にヨーロッパの一部と中国本土で発売されました。オーストラリアとニュージーランドでは、「Dick Smith」VZ 300 という名前で販売されました。これも Zilog Z80A CPU をベースに、わずかに更新された 16k ROM バージョンを搭載し、テレビカラー バースト(3.54 MHz) クリスタルで駆動されました。プログラミング用に 16k の RAM を搭載し、Laser 200 と同じ 2k のビデオ RAM を搭載していました。

VZ300 には物理的なアップグレードが少しありましたが、VZ200 と完全に互換性があります。VZ300 用にリリースされたキーボードには次の 3 つのモデルがありました。

1) 第 1 世代: キーの下にラベルのない茶色のキー。(1985)

2) 第 2 世代: キーの下にラベルが付いた茶色のキー。(1986)

3) 第 3 世代: ライトグレー/クリーム色のキー、キーの下にラベルが付いています。(1987)

外観的には、ゴム製のキーが硬いプラスチック製のキーに置き換えられました。ケースは、より壊れにくいタイプのプラスチックで作られています。

ビデオ テクノロジーは、VZ-300 に 18 kb のメモリ (16 kb CPU RAM + 2 kb ビデオ RAM) を搭載した、より大容量のメモリ IC を使用しました。システム RAM 容量は 16 kB に増加し、16 kB の拡張 RAM と合わせて、システム RAM の合計は 34 kB になりました。

VZ200 16 kb RAM 拡張を使用することもできますが、チップ選択ピンの配置方法により、実際に使用できるのは 8 kb のみです。

オーストラリアの ETI マガジンは、VZ300 の所有者が VZ200 拡張の 16 KB すべてを使用できるようにする電子回路を公開しました。

希少な 64k VZ300 ユニット - Video Technology 社製のマザーボードに 66k のメモリ (64K RAM + 2K ビデオ) を搭載した VZ300 が少なくとも 1 台存在することが知られています。このユニットは、通常の 8x 2K メモリ チップの代わりに、 8x HM4864P-2 8Kスタティック RAMチップを使用しています。

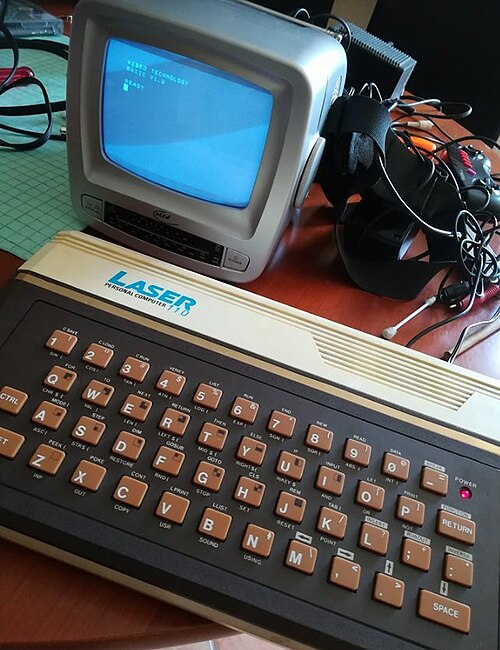

Laser 100 と 110 は、Laser 210 / VZ200 の直前にリリースされました。これらのコンピュータは、BASIC ROM の観点から見ると、 TRS-80 Model 1 と非常によく似ていました。

ビデオ部分には、代わりにMC6847 を使用します( TRS-80 カラー コンピュータと同様、これはMC6809ベースであり、Laser のような Z80 ベースではありません)。

どちらのコンピューターも、黒い背景に 同じオレンジ色の「チクレット」スタイルのキーボードを搭載してリリースされました。

両方のコンピュータの ROM には同じ BASIC が搭載されており、少なくとも 1.0、1.1、1.2 の 3 つのバージョンがあります。

Laser 100 は 2K RAM + 2K ビデオ RAM でリリースされ、Laser 110 は 4K RAM + 2K ビデオ RAM でリリースされました。

どちらのコンピュータも内部言語インタープリタ (BASIC、アセンブラ) 内でカラーをサポートしていましたが、NTSC および PAL 回路からの出力ビデオは白黒信号のみを供給していました。

Laser 100 および 110 コンピュータは、再バッジされた「VZ-100」としてリリースされることはありませんでした。

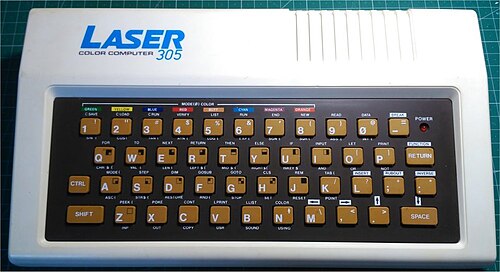

Laser 305 は、Video Technology 社が製造した非常に珍しいコンピューターです。基本的には、Laser 310 マザーボードを Laser 200 キーボード内に配置したもので、この 2 台のコンピューターがあれば誰でも自分で操作できます。ただし、残念ながら、元のリリースと、VTech がこの特定の構成をリリースした理由は歴史に埋もれてしまいました。2021 年 7 月現在、Laser 305 は 2 台しか存在していません。

Seltron 200 カラー コンピュータは非常にユニークです。スーパーマーケット小売チェーン「Scale ELEKTRON」にちなんで名付けられたこのコンピュータは、80 台がオーストリアに輸入され、オーストリア、ハンガリー、イタリアの各国で販売されました。Seltron の既知の例は、マザーボードの構成レイアウトが独自で、他のコンピュータ ファミリとはまったく異なります。

Seltron のマザーボードには、同じカスタム VZ300/Laser310 シングル パッケージ GA003 および GA004 チップセット (個別の VZ200/Laser200-210 コンポーネントを置き換えたもの) が含まれていましたが、設計により、16 Kb VZ300/Laser310 で使用されている GA008 (クロックレジスタとDRAMコントローラ) が不要になりました。これは、製造プロセスのコスト削減を目的とした Video Technology の試みだったと推測する人もいます。通常の 2 Kb のビデオ RAM と 2 Kb のユーザー RAM (Laser 200 と同じ) を搭載してリリースされましたが、マザーボードではさらに 2 KB または 4 Kb の RAM を拡張することができました。さらに 2x 2 KB のユーザー RAM を追加することで、Seltron は "8K" VZ200/Laser210 と同じ仕様になります。 Seltron には標準の 16k ROM もあり、マザーボードでは単一の 16 Kb ROM パッケージまたは 2x 8 Kb ROM チップ パッケージのいずれかを選択できました。

2022 年現在、ハンガリー全土に約 10 台の Seltron 200 コンピューターが存在することが知られています。

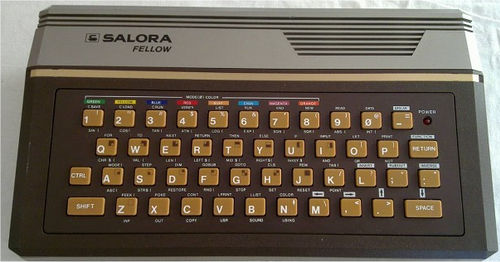

フィンランド、スウェーデン、スカンジナビア全土で Salora Fellow として販売されました。これらには、2k RAM + 2K ビデオ RAM Laser200 コンピューターが付属していました。

ラベルを貼り直し、米国全土で小規模に販売/配布されました。

英国全土で、Laser200 は Texet TX8000A と呼ばれていました。販売されたモデルはごくわずかで、現在も存在するかどうかは不明です。

オーストラリアとニュージーランド: VZ200 は、Dick Smith Electronics によってこれらの国全体に配布されました。数万台が販売されました。

アメリカ合衆国: 1985 年、Video Technology の最初の支店が カリフォルニア州レッドウッドシティのコンベンション ウェイ 390 に開設されました。この場所は、本社、メール オーダー センター、キット組み立てエリア、小売店として機能しました。さらに、カリフォルニア州バークレーのシャタック アベニュー、カリフォルニア州サンノゼのスティーブンス クリーク ブルバード、およびロサンゼルスにも店舗が開設されました。数年のうちに、米国での事業は売却されました。また、米国全土で販売および配布されたと報告されている NTSC モデルの Laser 310 を所有しているという報告が長年にわたって多数ありました。Smart Alec Jr は、全米で販売されたモデルの 1 つでした。

カナダ: VZ200 は、Rocelco Inc. (24 Viceroy Road, Unit 1, Concord, Ontario L4K 2L9) によってカナダ全土に配布されました。同社は現在も同じ住所に存在しており、現在はオフィス家具の卸売業者です。

ドイツ: VTech Laser 200、210、および VTech Laser 310 は、Sanyo によって全国で販売および配布されました。VZ200 はドイツで「VTECH VZ200」として販売され、「より高度なモデル」は「SANYO VIDEO/LASER XXX」として販売されました。これは、「SANYO」ブランド名の誤解を招く使用のため、法的措置につながりました。(「SANYO VIDEO」) 商標法および商標侵害はドイツでは厳密に違法であり、当時香港の Video Technology によって「SANYO」と友好的な合意に達しました。ドイツの LASER 310 のパッケージには「SANYO VIDEO」というラベルが貼られていました。VZ200 および Laser210 の初期の頃は、ドイツ全土で多数のコンピュータが販売され、多くのユーザー グループが形成されました。興味深いことに、ライト ペンは初期の頃にドイツで販売され、ギャビン ウィリアムソンとボブ キッチによってかなりの数がオーストラリアに個人輸入され、その後販売されました。ライト ペンはオーストラリアでは販売されませんでした。フロッピー ディスク ドライブは、オーストラリアで宣伝される (1985 年末) ほぼ 2 年前に、ドイツ全土でマーケティングされ販売されました (1984 年)。またしても、ディック スミスが参加するずっと前に、多数のドライブ ユニットがオーストラリアに到着しました。ドイツが 1 勝しました。

ドイツ、イギリス、アメリカ、イタリア、オーストラリア、ニュージーランド、その他数カ国でリリースされたことで、商用ベースのソフトウェア タイトルが増加し、オーストラリアとニュージーランド全土のホーム カウンティの店舗のさまざまな販売店で配布され、教育ゲームやグラフィック ゲーム、金融プログラム、さまざまなソフトウェア ユーティリティ ツールなど、多くのタイトルが販売されました。そのほとんどは、さまざまなエミュレータで使用するために発見され、転送されています。残念ながら、時間の経過とともに単純に失われた既知のソフトウェア パッケージがいくつかあります。

ディック スミス エレクトロニクスは、地元のプログラマーからソフトウェアを購入し、カセット 1 本 12 ドルで店舗を通じて販売するプログラムを実行していました。VZ200 プログラムのほとんどはオーストラリアで作成されました。これはオーストラリアのシンクレア ZX-81 (英国での製造上の問題により、実際には入手できませんでした) に相当するもので、初期のプログラマーの多くがこのシステムで学習しました。外国との競争が少なかったため、地元のプログラマーが活躍する傾向がありました。最も人気のあるシステムであるコモドール 64で外国のプログラムと競争しても、プログラマーはほとんど成功しませんでした。

VZ には ROM 内に BASIC インタープリタが組み込まれており、プログラミングだけでなく、OS へのアクセス、プログラムの記録、マイクロ上のその他すべての操作にも使用されます。

VZ200 は、SET、PRINT@、IF-THEN-ELSE などの便利なコマンドを含む、TRS-80 のレベル II BASIC に似ていますが同一ではない Microsoft BASIC II のバージョンを使用します。ファームウェアのマシン コード ルーチンは、RSX コマンドを使用して使用できます。ファームウェアには、NEC経由でZilogから提供される多数の便利なルーチンが含まれています。

RANDOMIZE、ON、および非常に便利な DEF コマンド (数式にはサブルーチンのみ使用可能) などの一部の TRS-80 BASIC コマンドは使用できないため、変更せずに入力できるのは単純な TRS-80 プログラムのみです。Video Technology によって工場出荷時に部分的に無効にされていたこれらの非表示の BASIC コマンドのうち約 25 個を「表示」する Extended Basics が多数作成されました。

BASIC では、整数、小数、浮動小数点数を使用できます。倍精度数は使用できませんが、異なるべき乗数を文字列に格納し、文字列を連結することで使用できます。

それ以来、さまざまなプラットフォーム用のエミュレーターが、次のコンピューター モデル向けに 多数作成されています。

• Juergen Buchmueller と Dirk Best による MAME/MESS VZ/Laser エミュレーション。
• Richard Wilson によるJEMU ( Java用)。
• JVZ200 ( Windows用)、James Tamer 作。
• Guy Thomason によるVZEM (Windows およびDOSバージョン)。
• Guy Thomason によるPocket VZ ( Pocket PC用)。
• Guy Thomason によるAndroid VZ ( Android OS用)。
• Gavin Turner による WinVZ300 / DSEVZ200 / エミュレーター 2001。
• VZ SoundPaint (Java)、Jürgen Reuter 作。
• C Wahlmann による VZ200 リメイク Java エミュ。
• ZZemu による Windows Laser 310 エミュ。
• ZZEMU による FPGA VZ エミュレーター。
• Paul Anderson による VZ エミュレーター。
• Paul Robson によるVZ-Next ( ESP32 /Windows/ Linux / Raspi )。
• Alan Hanson による MISTer エミュレータ
• ジェイソン・スコットによるJSMESS
• Antonino Porcino による laser310-emu。
• Jamie Blanks による MiSTer FPGA 用 VTech CreatiVision コア
