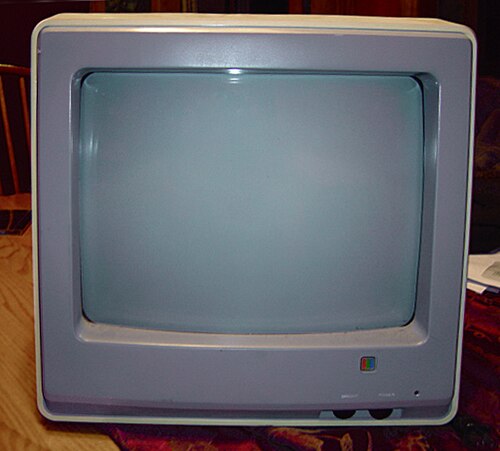

コンポジットモニターまたはコンポジットビデオモニターは、定義された仕様のアナログコンポジットビデオ信号の形で入力を受け取るアナログビデオディスプレイです。 [ 1 ]コンポジットビデオ信号は、すべての情報を単一の導体にエンコードします。コンポジットケーブルは、単一の活線導体とアースで構成されています。表示機能を備えたその他の機器には、アナログVGA、デジタルDVI、HDMI、DisplayPortなど、より高度なインターフェースとコネクタを備え、より鮮明な画像を提供するモニター、および内蔵チューナーで受信した ビデオRF放送を受信して表示する自己完結型のテレビ（TV）受信機があります。ビデオモニターは、コンピュータ出力、閉回路テレビ（セキュリティカメラなど）、および2次元のモノクロまたはカラー画像を必要とするその他のアプリケーションを表示するために使用されます。
コンポジットモニターは通常、映像入力にRCAジャックまたはBNCコネクタを使用します。初期の機器（1970年代）では、 UHFコネクタがよく使用されていました。一般的に、シンプルなコンポジットモニターは、他のインターフェースに比べて画質が劣ります。
原則として、モニターはコンポジット入力を含む複数の種類の入力を1つまたは複数備えることができます。コンポジットモニター自体に加えて、多くのモニターは他の規格とともにコンポジット入力に対応しています。実際には、他のインターフェースが主流になるにつれて、コンピューターモニターはコンポジット入力をサポートしなくなりました。
コンポジットモニターは、画像と同期情報を含むコンポジット信号を受け取り、それをモノクロの色度と輝度、またはRGBの赤、緑、青、および同期パルスに処理し、画面に表示する回路を備えた、ほぼ平面の2次元表示装置でなければなりません。21世紀までは主にCRTが使われていましたが、その後はLCDなどの技術を使用した薄型パネルが使われるようになりました。
このディスプレイの品質を左右する重要な要素は、テレビカメラで信号を合成する際に使用されるエンコーディング方式と、モニターで信号をRGBに分離して表示する際に使用されるデコーディング方式です。コンポジットモニターは非常に高品質で、2000年時点ではプロ仕様の放送用リファレンスディスプレイは1万ドルから1万5千ドルもしました。コンポジットモニターの品質向上には、コムフィルターがよく用いられます。
元々、これらのモニターは商業スタジオで使用されていました。コンポジットビデオは、ビデオデッキでテープをダビングするために初めて家庭で使用されました。初期のコンピューターは、商業用とアマチュア用ともに、出力にテレプリンターを主に使用していました。シンプルな家庭用モデルでは、バイナリ情報として解釈されるライトの配列を表示するだけでした。その後、デジタル情報に使用されるビデオモニターであるTVタイプライターの概念が生まれました。これは、専用モニターとして、また多くの家庭にあるテレビ受信機へのインターフェースとして実装されました。多くのコンピューターにディスプレイが組み込まれました。1970年代後半から、Apple II [ 1 ] 、VIC-20、Commodore 64、Atari 8ビットコンピューター、CGAカード付きIBM PC [ 2 ] 、一部のIBM PC互換機、Hewlett-Packard 200シリーズ[ 3 ]、および1980年代のその他の家庭用およびビジネス用コンピューターを含む、スタンドアロンのコンポジットモニターが使用されるようになりました。これらのコンピューターにはコンポジットビデオ出力があり、コンポジットモニターがシステムにバンドルされている場合もありました。一部のコンピューター会社は、自社製コンピューターで使用するためのコンポジットモニターを別売りしていた。
同時期に、家庭用ゲーム機は、多くの人がコンポジットビデオ入力のないカラーテレビを持っていたため、RF変調方式を採用しました。しかし、1985年にNESが発売され、ダイレクトコンポジット出力を備えた最初のゲーム機となりました。再設計されたNES（NES 2）にはこれらの出力がありませんでしたが、スーパーNESとそれ以降に製造されたほぼすべてのゲーム機にはダイレクトコンポジット出力が搭載されています。第5世代システム（ソニーのプレイステーションやニンテンドー64など）以降、多くのゲーム機はこれらの出力をテレビへの接続の主要な手段として使用し、コンポジット入力のないテレビで使用するには別のアダプタが必要でした。今日でも、チューナーとコンポジット入力が一体化したテレビが登場したにもかかわらず、現代のゲーム機を含め、一部の人々はまだ特定の目的でスタンドアロンのコンポジットモニターを使用しています[ 4 ]。
コンポジットモニターが利用できない場合、それを必要とする機器は、RF変調器を使用してコンポジット出力をRF信号にエンコードし、デジタル放送への移行まで多くの家庭で利用されていたアナログテレビで受信することができます。
コンポジット信号をアナログVGAやデジタルHDMIなどの他の規格に変換する機器が市販されています。こうした機器はアップスケーラーやスキャンコンバーターと呼ばれることもありますが、これらの名称を持つすべての機器がコンポジット入力に対応しているわけではありません。電子回路を備えたコンバーターが必要であり、単純なケーブルでは対応できません。
コンポジット（または関連規格であるSビデオ）を他の様々なビデオ伝送規格に変換するソリューションが市場に溢れているおかげで、非コンポジットモニターをコンポジットビデオ入力用に再利用する機会さえ生まれ、コンポジットモニター自体も他の用途に再利用されるようになった。
ビデオ監視に使用されるモニターの中には、モノクロ画像を表示するものもある。
その他のビデオ規格には以下が含まれます
モニターによっては複数の規格に対応している場合があります。特定のビデオ入力端子がない場合、互換性のない電子機器を再利用するためには、信号アダプタを購入する必要があるかもしれません。
入力信号：コンポジットのみ同期、負1.0±0.5ボルトピークツーピーク
