RF変調器（無線周波数変調器）は、メディアプレーヤー、ビデオデッキ、ゲーム機などの機器からの信号を、ラジオやテレビ受信機など、変調されたRF入力を受信するように設計された機器で処理できる形式に変換するために使用される電子機器です。入力はベースバンド信号であり、これは無線周波数源を変調するために使用されます。[ 1 ]
RF変調器は地域によって異なるチャネルで動作し、様々な家庭用電子機器に組み込まれています。しかし、変調・復調過程における損失のため、ベースバンド接続に比べて画質が低下する傾向があります。プロの放送現場では、より高度な変調器が使用されています。
SCARTやRCAコネクタといった専用のビデオコネクタ規格が導入される以前は、テレビはアンテナコネクタからの信号のみを受け入れるように設計されていました。信号はテレビ局から発信され、無線で送信され、アンテナで受信されてテレビ内部で復調されます。VCR 、DVDプレーヤー、初期の家庭用コンピュータ、ビデオゲーム機など、テレビ受信機を表示装置として使用できる機器が開発されると、信号は変調されてRF入力コネクタに送られるようになりました。
アンテナコネクタは、300オームでも75オームでも、非常に古いテレビも含め、すべてのテレビに標準装備されています。
また、このタイプのRF出力は、ビデオカセットレコーダー（VCR）、初期のDVDプレーヤー、初期のビデオゲーム機、初期のホームコンピュータにも搭載されているのが一般的である。[ 2 ] [ 3 ]
第1世代から第4世代までのビデオゲーム機は、ゲームの音声・映像機器として使用されるテレビとの接続に、一般的にこの方式を採用していました。多くの場合、RF変調器を使用してゲーム機からのコンポジット出力を変調してからテレビに信号を送っていました。
近年のテレビ設計では、変調・復調の工程を省略するコンポジット、Sビデオ、コンポーネントビデオ端子が搭載されるようになったため、変調器は標準装備ではなくなり、RF変調器は現在では主にサードパーティ製品として販売され、DVDプレーヤーなどの最新機器を古いテレビで動作させるために購入されることが多い。
RF変調とは、標準化された周波数の搬送波信号に目的の情報を付加する方式です。受信機器の要求に応じて、振幅変調または周波数変調が用いられます。
テレビ信号をステレオ音声で変調するのは比較的複雑です。ほとんどの低価格家庭用テレビ変調器はモノラル音声の信号を生成します。2つ以上の音声入力を持つ機器でも、左右の音声チャンネルを単純に1つのモノラル音声信号に結合するだけのものもあります。ごく初期の家庭用コンピュータで使用されていたものの中には、音声機能が全くないものもありました。安価な変調器（つまり、業務用ではないもの）のほとんどは、基本的なサイドバンドフィルタリングすら備えていません。
テレビ変調器は一般的にアナログパススルー機能を備えています。これは、機器からの入力と通常のアンテナ入力の両方を受け取り、アンテナ入力は追加機器によるわずかな挿入損失でテレビに「パススルー」されることを意味します。アンテナ入力が常にパススルーされる場合もあれば、干渉を低減するために、機器が信号を出力しているときはアンテナ入力がオフになり、機器の信号のみが送信される場合もあります。
RF変調器は、ソース機器からの変調とテレビでの復調の両方の過程で画質が低下するため、比較的画質の劣る画像を生成する。
北米で販売される民生用オーディオビジュアル機器には、通常、アナログチャンネル3と4で使用できるモジュレーターが付属していました。このチャンネルオプションが提供されたのは、隣接チャンネル干渉のため、テレビチャンネル3と4が同じ地域に割り当てられることは稀であり、チャンネル3の使用は主に中規模または小規模の地域に限られていたためです。このオプションにより、ユーザーは自分の地域で未使用のチャンネルを選択でき、接続された機器は放送信号からの過剰な干渉を受けることなく、RFフィードでテレビに映像と音声を提供できるようになりました。
両方のチャンネルが使用されていて受信可能なケースは稀で、市場の周辺部に限られていました（例えば、ウィスコンシン州マディソンのチャンネル3、 WISC-TVとミルウォーキーのチャンネル4、WTMJ-TVはどちらもジェファーソン郡東部で視聴可能でした）。この場合、視聴者がどちらかのチャンネルを選択できるケーブルテレビサービスを受けていない限り、テレビの出力を下げてチャンネルを合わせるか、別の入力を使用するか、別のチャンネルで変調する別の変調器を使用する必要がありました。
他の国々では、映像機器のRF出力に異なる周波数帯域が使用されていました。例えば、ヨーロッパ、南アフリカ、香港で販売された機器は、この目的のためにUHFチャンネル30～39を使用していました。日本で販売された機器はチャンネル1または2を使用していました（チャンネル13～16はケーブルコンバータ用です）。他の地域ではRF変調機能に別のチャンネルが使用されているため、これらの地域ではチャンネル3/4出力という名称は不適切です。
最近、一部のRF復調器が、旧型機器のチャンネル3入力をRCAコンポジット入力で動作させるために、あまり知られていないオンライン市場で販売されている。[ 3 ]

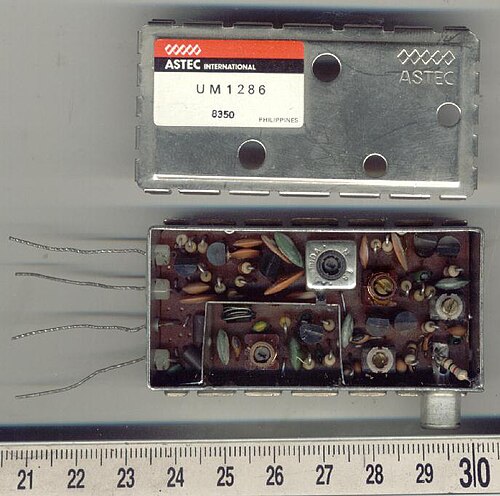

RF変調器は、VCR、第4世代までのビデオゲーム機、および8ビットおよび16ビットのホームコンピュータに一般的に組み込まれています。
システムによっては、システム本体とテレビのアンテナ端子の両方に接続する外部変調器ユニットが付属していたものもあった。その理由の一つは、RF信号を出力する機器は一般的に米国連邦通信委員会（FCC）などの規制当局の認証を受ける必要があるため、外部RF変調器を使用することで、ビデオゲームシステム全体ではなく、変調器自体のみを認証すれば済むという点にある。その一例が、 Apple II向けに設計されたSup'R'Modである。
RF変調器は、 PALまたはNTSCコンポジットビデオ、RGB、YUV 、またはその他のコンポジットAVソースからの音声および映像信号を取り込み、テレビのアンテナ/同軸コネクタに供給できる放送用RF信号を生成するためにも使用できます。
マルチチャンネルRF変調器は、家庭用オーディオ/ビデオ配信で一般的に使用されています。これらのデバイスは、複数のオーディオおよびビデオ入力と1つのRF出力を備えています。DVDプレーヤー、VCR、DSS受信機などのソース機器からのオーディオ/ビデオ出力は、変調器のオーディオ/ビデオ入力に接続されます。次に、変調器は特定の周波数で信号を送信するようにプログラムされます。そのRF送信信号は、接続されたテレビで受信されます。テレビがプログラムされたチャンネルにチューニングされると、ソース機器のビデオおよびオーディオ信号にアクセスできます。CATVシステムでは、RF変調が難しくなる場合があります。変調器がソース機器のオーディオ/ビデオ信号をそのチャンネルで送信できるように、特定の周波数またはチャンネルを遮断するために、ハイパス、ローパス、およびノッチフィルターを使用する必要があります。

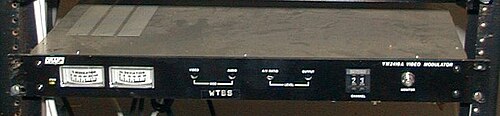

CATV業界などで使用される「業務用」変調器には、一般的に「民生用」変調器にはない、痕跡的な側波帯フィルタリング機能が備わっています。
オーディオRF変調器は、ダッシュボードのハードウェアをアップグレードすることなくCDチェンジャーなどの機器を追加するために、低価格帯のカーオーディオで使用されています。例えば、ポータブルCDプレーヤーのヘッドホンジャックを変調器に接続すると、低出力のFMラジオ信号が出力され、カーラジオで再生されます。カーFM変調器は、音質の劣化や干渉の問題を抱えています。このような変調器を使用する機器としては、iPodや同様のポータブルメディアプレーヤーなどが挙げられます。
