シュヴァルツローゼ機関銃

マシンンゲヴェーア (シュヴァルツローゼ) M. 7
第一次世界大戦時代の対空砲構成で車輪に取り付けられた MG M.7/12。
タイプ	中型機関銃
原産地	オーストリア＝ハンガリー
サービス履歴
使用中	1908–1948
使用者	ユーザーを見る
戦争	バルカン戦争 第一次世界大戦 ロシア内戦[1] ケルンテンにおけるオーストリア・スロベニア紛争 ポーランド・ソビエト戦争 希土戦争（1919年～1922年） 立憲革命 コロンビア・ペルー戦争 オーストリア内戦 スペイン 内戦 第二次世界大戦 1948年 イスラエル・アラブ戦争[2]
生産履歴
デザイナー	アンドレアス・ヴィルヘルム・シュヴァルツローゼ[3]
設計	1904年[4]
メーカー	シュタイアー
生産	1908年[5] – 1918年
バリエーション	バリエーションを見る
仕様
質量	41.4 kg（銃と三脚）
長さ	945ミリメートル
バレルの 長さ	530ミリメートル
カートリッジ	6.5×50mm アリサカ6.5×52mm カルカノ 6.5×53mmR 6.5×54mm マンリッヒャー・シェーナウアー 6.5×55mm 7.62×54mmR .303 英国製 8×50mmR マンリッヒャー 8×56mmR 7.92×57mm モーゼル
アクション	トグル遅延ブローバック
発射速度	400～580発/分（M.7/12） 600～880発/分（MG-16A）
給餌システム	250発布ベルト

マシーネンゲヴェーア（シュヴァルツローゼ）M.7は、シュヴァルツローゼMGとしても知られ、第一次世界大戦を通じてオーストリア＝ハンガリー帝国軍の標準装備の火器として使用された中型機関銃である。第二次世界大戦中にはオランダ、ギリシャ、ハンガリーの軍隊で使用された。マンリッヒャーM1895小銃とともにイタリア植民地軍に定期的に支給された。^[6]

主な生産者はシュタイアーのŒWGとブダペストの FÉGでした。

1901年にシュヴァルツローゼはトグル遅延ピストルを設計したが、これは実現しなかった。^[7]しかし、1902年に機関銃用のトグル遅延ロックの特許を申請し、^[8] 1903年にはベルト給弾機構の特許も申請した。 ^[9]それまでは拳銃の設計経験しかなかったため、設計が完成するまでにさらに数年を要した。

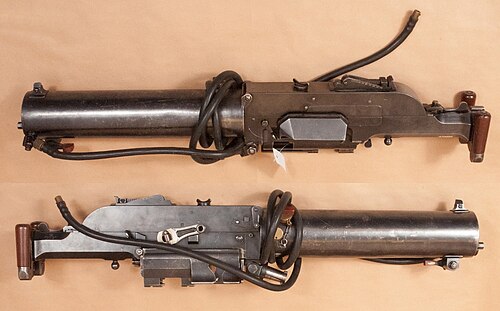

シュヴァルツローゼ M. 7 は、プロイセンの銃器設計者アンドレアス・シュヴァルツローゼが設計した、通常は三脚に取り付けられるベルト給弾式の機関銃である。水冷式の銃身により、外観はマキシム派生の機関銃シリーズ (イギリスのヴィッカースやドイツのマシーネンゲヴェーア 08など) に大体似ているが、シュヴァルツローゼの内部設計ははるかに単純で、比較的安価に製造できた。珍しい遅延ブローバック機構には、スプリングが 1 本しか入っていない。

M.7/12の初期型は、発射速度が毎分約400発だった。第一次世界大戦中、この速度はより強力な主ゼンマイを使用することで毎分580発にまで増加した。シュヴァルツローゼは、歩兵兵器として本来の目的通りに使用すれば、堅牢で信頼性が高い。しかし、適応性の高いマキシム派生型機関銃とは異なり、本来の目的以外の用途で使用された場合はあまり成功しなかった。^[10]

シュヴァルツローゼは、第一次世界大戦に至るまでの数年間、輸出でそこそこの成功を収めた。オーストリア＝ハンガリー帝国軍（8mm口径）の他に、ギリシャ軍（6.5mm口径）、オランダ軍（6.5mm口径）、スウェーデン軍（6.5×55mm弾を使用し、クルスプルータm/1914と命名）にも採用された。^[11]さらに、イギリスの弾薬会社キノッホは、1907年にシュヴァルツローゼの特許に基づき、 .303ブリティッシュ弾を使用する機関銃を製造した。^[12]オランダは、1918年から生産されていた改良型のシュヴァルツローゼM.08を使用した（2,006丁製造）。

第一次世界大戦後、シュヴァルツローゼはオーストリア＝ハンガリー帝国の分裂から生まれた新興国で使用され続けた。第一次世界大戦中、ロシアとイタリアの部隊は鹵獲したシュヴァルツローゼを散発的に使用した。第二次世界大戦中、シュヴァルツローゼは北アフリカでイタリア軍の対空兵器として限定的に使用された。また、イタリア植民地軍に支給された標準機関銃でもあった。さらに、鹵獲した様々なタイプのシュヴァルツローゼ機関銃は、ナチスドイツ軍の第二線部隊で使用され、特に紛争の最終段階で行われた必死の戦闘で使用された。^[6]

シュヴァルツローゼMG M.7はトグル遅延ブローバック式水冷機関銃である。この機構には、薬莢の取り出しを容易にするために油を塗る装置が組み込まれている。^[13]

歩兵用としては、シュヴァルツローゼは通常、伝統的な三脚搭載型の重機関銃として使用され、少なくとも3人の兵士が運用した。そのうち1人は指揮官（通常は下士官）で、砲手が武器を携行し、3人目の兵士は弾薬運搬兼装填手を務め、おそらく三脚も携行するが、実際には三脚を携行するために4人目の兵士がチームに追加されることもあった。もう1つのあまり一般的ではない配備方法は、よりコンパクトな「バックパックマウント」であった。この構成では、銃には後方に折りたためるバイポッドが取り付けられ、銃口近くのウォータージャケットの前部に取り付けられていた。バックパックマウント自体は、中央に金属ソケットがある四角い木製フレームで構成されていた。銃が完全に展開されると、フレームは地面に置かれ、通常は三脚に取り付けられる銃の中央の取り付けポイントには、代わりに小さな取り付けピンが取り付けられ、それが木製のバックパックフレームの中央にある取り付けソケットに挿入され、最後にバイポッドが前方に折りたたまれた。シュヴァルツローゼは要塞兵器としても使われたと思われ、その場合は様々な重くて特殊な固定式砲台に搭載されたと考えられるほか、艦船に搭載された海軍兵器としても使用された。第一次世界大戦中、シュヴァルツローゼは対空砲としても使用され、様々な（多くの場合即席の）砲台に搭載されて配備された。

第一次世界大戦後、シュヴァルツローゼはチェコスロバキア軍に装備され、ヤネチェク工場でtěžký kulomet vz. 7/24（重機関銃モデル7/24）として改造（vz. 7/24）され、製造（vz. 24）された（8 mm口径からチェコスロバキアの標準弾薬7.92モーゼルに改造）。チェコスロバキアが1935年から1938年にかけてナチスドイツに対抗するために要塞の建設を開始したとき、タイプ36および37として知られる軽要塞が部分的にシュヴァルツローゼvz. 7/24で武装されていました。

重歩兵機関銃や対空兵器としての使用とは別に、シュヴァルツローゼは第一次世界大戦中にオーストリア＝ハンガリー帝国空軍によって航空機機関銃として運用されたが、この役割に完全に適していたわけではなかった。シュヴァルツローゼは前方固定射撃銃としても、柔軟なリングマウント式の防御兵器としても使用された。^[6]

シュヴァルツローゼを戦闘機で使用するために同期させることは、困難な技術的課題であることが判明しました。同期における重要な要素は、引き金の動きと弾丸が銃身を離れる瞬間との間の時間遅延です。この遅延中、プロペラは回転し続け、エンジン回転数によっても変化する角度で移動するためです。シュヴァルツローゼ M7/12 の遅延時間が比較的長いため、開発された同期システムは、狭いエンジン回転数帯域でのみ安全に操作することができました。そのため、オーストリア・ハンガリー帝国の戦闘機には、コックピットに大きくて目立つタコメーターが装備されていました。この銃の M16 バージョンはより正確に同期できましたが、ダイムラー同期装置を装備した航空機を除いて、広いエンジン回転数制限を遵守する必要がありました。結果は決して完全に満足のいくものではなく、このように装備されたオーストリア・ハンガリー帝国の航空機には通常、同期装置の故障をパイロットに警告するクラヴィッツ表示器が搭載されていました。クラヴィックスのプロペラヒットインジケーターは、プロペラブレードの重要な部分に巻き付けられた電気配線で構成され、プロペラシャフトのスリップリングによってコックピットのライトに接続されていました。ライトが消えると、パイロットはプロペラがヒットしたことを知ることができました。^[14]

これらの同期問題が解決されるまで、シュヴァルツローゼが、フィッシャメンドのドイツ空軍部隊のヴェルスヒス・コンパニエによって開発された、前方発射式の取り外し可能なタイプII VK砲コンテナに配備されるのを見るのは珍しいことではなかった。その形状から「赤ん坊の棺」という不気味なニックネームが付けられたタイプII VKは、今日ガンポッドと呼ばれるものの最初の例である可能性があるという点で注目に値する。^[15]これは通常、第一次世界大戦の初期にオーストリア＝ハンガリー帝国の戦闘機と複座戦闘機の上翼の中心線上に搭載され、戦争の終わりまで複座戦闘機で使用され続けた。航空機兵器としての役割において、シュヴァルツローゼは、ほとんどの歩兵兵器に見られる特徴的な円錐形のフラッシュハイダーが取り外されたことを除いて、当初は改造されずに使用された。シュヴァルツローゼは航空機での使用のためにさらに改造されたが、これはドイツ帝国のlMG 08シュパンダウ兵器が 1915 年初頭に改造されたのとよく似ており、ウォーター ジャケットの板金に空冷を容易にするための溝が切られた。1916 年にはウォーター ジャケットが完全に取り外され、結果としてできた武器はシュヴァルツローゼ MG-16 および MG-16A と改名された。これにはより強力なスプリングと、銃の発射速度を上げるブローバック エンハンサーが取り付けられ、最終的に MG-16A のいくつかのバージョンでは毎分 880 発まで発射速度が上げられた。防御用のリング マウント銃であるシュヴァルツローゼは、通常、通常のツイン ファイア ハンドルとトリガー ボタンを保持していたが、一部の MG-16 航空機銃には、拡大されたピストル型のハンドルとハンドガン スタイルのトリガーが取り付けられていた。すべてのリング マウント防御銃には、素早く問題なく再装填できる特殊な照準器と弾薬ベルト用のボックスが装備されていた。第一次世界大戦後、シュヴァルツローゼは東ヨーロッパのさまざまな空軍で限定的に航空銃として使用された。戦後、シュヴァルツローゼを運用した最も有名なのはおそらくポーランド空軍だろう。ポーランド空軍はオーストリア＝ハンガリー帝国の余剰航空機を大量に購入し、ポーランド・ソビエト戦争中にソビエト軍に対して使用した。しかし、より適切な装備が利用可能になると、シュヴァルツローゼは航空兵器としてはすぐに廃止された。^[16]

• MG M.7、MG M.7/12、MG-16、MG-16A、8×50mmR マンリッヒャー。

• キノック機関銃はキノック弾薬会社によって製造され、おそらく.303ブリティッシュで製造された。^[12]

• シュヴァルツローゼ・ヤネチェク vz.07/24 (またはvz. 24、またはŠ 24 ): M.7/12 機関銃は発明家フランティシェク・ヤネチェクによって改造された。改造内容は、7.92×57 mm モーゼルへの換装、ボルトの軽量化、反動スプリングの短縮、銃身の100 mm延長などである。これらの銃の製造と改造はブルノのズブロヨフカ工場で行われた。1922年から1934年にかけて、vz.7/24に改造されたシュヴァルツローゼ M.7/12 MGが4937丁、新たにvz.24 MGが2253丁製造された。^[17]

• 6.5×53mmRのM08、M08/13、M08/15。^[18]

• MG M.07/31は、オリジナルの8×50mmRマンリッヒャーから8×56mmRに改造されました。^[19]マンリッヒャーM1895ライフルと同じです。

• クルスプルータ m/1914 6.5×55mm砲。^[18]最初の511門はスウェーデン軍から購入されたが、1917年からスウェーデンはエスキルストゥーナのカール・グスタフ・スタッド・ゲヴァースファクトリー国立小火器工場で生産を開始し、第一次世界大戦後にスウェーデン軍から取得した工具を使用して753門が追加で生産された。^[ 20 ^] m/14三脚式の設計はスウェーデン軍に非常に好評だったため、銃自体がブラウニングに置き換えられた後もそのまま残り、1980年まで使用された。^[21]

•  アルバニア^[23]
•  オーストリア＝ハンガリー^[6]
•  オーストリア^[6]
•  ブルガリア王国^[6]
•  ブラジル：立憲革命の際、リオグランデ・ド・スル州のフローレス・ダ・クーニャ知事がチェコスロバキアから多数輸入し、後にカンパニャ・ダ・レガリダーデの際、軍旅団に支給された^[24]
•  中国^[25]
•  コロンビア：1933年のコロンビア・ペルー戦争で使用された。 ^[26]
•  チェコスロバキア^[27]
•  フィンランド:冬戦争中にスウェーデン義勇軍（SFK）が使用した。^[23]
•  ナチス・ドイツ: ^[6] 7/12(ö) にシュヴェレス・マシーネンゲヴェーアとして採用。
•  ギリシャ王国^[6]
•  ハンガリー王国^{[28] [19]}
•  イタリア王国: 第一次世界大戦終結後の賠償金としてオーストリア=ハンガリー帝国から少なくとも900丁を受け取った。一部は6.5mmカルカノ口径に改造された。第二次世界大戦中、第1軍、第4軍、航空防衛部隊に配備された。^{[29] [30]}
•  オランダ王国^{[6] [31]}
•  オスマン帝国^[32]
•  第二ポーランド共和国
•  ルーマニア王国: ^[6] 8mmのモデル1907/12。^[33] 7.62×54mmRに改造され、金属製ベルト給弾と大型ウォータージャケットが取り付けられた。^{[34]これらの機関銃のうち約1,000丁が}7.92×57mmモーゼルに改造され、第二次世界大戦中は国境警備隊や海兵隊で使用され、時には対空砲としても使用された。^[35]
•  ロシア帝国^[36]
•  スロベニア人、クロアチア人、セルビア人国家:ケルンテン州におけるオーストリア・スロベニア紛争で使用され、後にユーゴスラビア王国に引き継がれた。
•  セルビア王国^[6]
•  スペイン^[37]
•  スウェーデン: 6.5×55mmカートリッジのKulspruta m/1914として採用^{。 [6]}
•  ユーゴスラビア王国：8mm口径1907/12型^[38]
•  ユーゴスラビア:第二次世界大戦でパルチザンが使用した。
• 1947年から1948年にかけてのパレスチナ委任統治領内戦中にユダヤ人パルチザンによって使用された。
•  日本：6.5mm有坂口型は戦間期に日本海軍で使用された。扶桑型戦艦と金剛型巡洋戦艦に搭載された。 ^[39]
