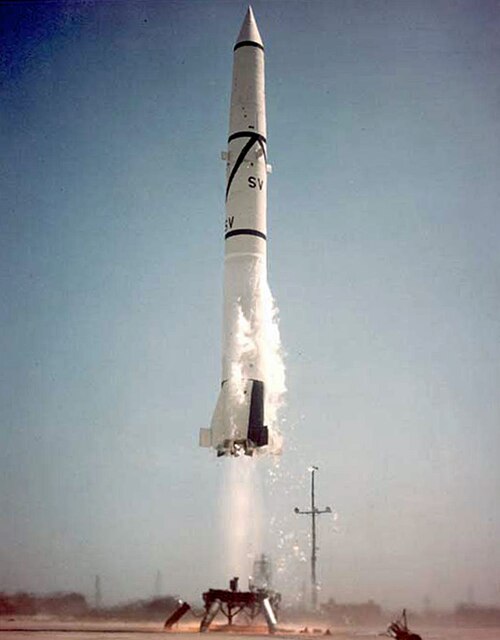

| SSM-A-14/M8/PGM-11 レッドストーン[1] | |
|---|---|
 レッドストーン No. CC-56、フロリダ州ケープカナベラル、1958 年 9 月 17 日 | |
| タイプ | |
| 原産地 | アメリカ合衆国 |
| サービス履歴 | |
| 使用中 | 1958年～1964年、1966年～1967年 |
| 使用者 | アメリカ、オーストラリア |
| 生産履歴 | |
| デザイナー | 陸軍弾道ミサイル局 |
| 設計 | 1950–1952 |
| メーカー | クライスラーコーポレーション |
| 生産 | 1952–1961 |
| 建造数 |
|
| バリエーション | ブロックI、ブロックII |
| 仕様 | |
| 質量 | 点火時61,207ポンド（27,763kg） |
| 長さ | 69.3 フィート (21.1 メートル) |
| 直径 | 5.83 フィート (1.8 メートル) |
| 爆発収量 | W39弾頭、TNT換算3.75メガトン（15.7 PJ） |
| エンジン | ロケットダイン ノースアメリカン アビエーション 75–110 A-7 海面で 78,000 ポンド力 (350 kN) の推力を 121 秒間発揮 |
| 積載量 | 6,305ポンド（2,860kg） |
| 推進剤 |
|
| 燃料容量 |
|
運用 範囲 | 57.5〜201マイル 92.5〜323.5キロメートル |
| 飛行高度 | 28.4～58.7マイル 45.7～94.5キロメートル |
| ブースト時間 | 97秒から155秒 |
| 最高速度 | 再突入インターフェースで最大マッハ5～マッハ6（時速6,100～7,400 km、時速3,800～4,600 マイル、秒速1.7～2.0 km） |
ガイダンス システム | フォード インストルメント カンパニー ST-80慣性誘導装置 |
ステアリング システム | カーボンジェットベーン、エアラダー、空間エアジェットノズル、エアベーン |
| 正確さ | 300メートル（980フィート）CEP |
発射 台 | 誘導ミサイルプラットフォームランチャー M74 [要出典] |
PGM -11レッドストーンは、アメリカ初の大型弾道ミサイルであった。短距離弾道ミサイル（SRBM）であるこのミサイルは、 NATOの冷戦期の西ヨーロッパ防衛の一環として、1958年6月から1964年6月まで西ドイツでアメリカ軍によって運用された。1958年の太平洋兵器実験ハードタックチークで使用された、実弾を搭載した最初のアメリカ製ミサイルであった。[2]
レッドストーンはドイツのV-2ロケットの直系の後継機であり、主に第二次世界大戦後に米国に招集されたドイツのロケット技術者のチームによって開発された。設計ではロケットダイン社の改良型エンジンが使用され、これによりミサイルは6,900ポンド（3,100kg）のW39とその再突入体を搭載して約175マイル（282km）の範囲まで運ぶことができた。レッドストーンの主契約者はクライスラー社であった。[3]
レッドストーンは、米国の宇宙計画における数々の初の快挙を成し遂げたレッドストーンロケットファミリーの誕生のきっかけとなった。特に、米国初の宇宙飛行士の打ち上げは有名である。レッドストーンは1964年に陸軍によって退役し、固体燃料の MGM-31パーシングに置き換えられた。余剰ミサイルは、米国初の宇宙飛行士の打ち上げや、1967年のオーストラリア初の衛星の打ち上げなど、テストミッションや宇宙打ち上げに広く使用された。
歴史
レッドストーンは、ヴェルナー・フォン・ブラウンの指揮の下、主にドイツ人のロケット技術者のチームによって開発され、ペーパークリップ作戦の一環として第二次世界大戦後に米国に持ち込まれたドイツの V -2ロケットの直系の後継機であった。
アラバマ州ハンツビルのレッドストーン兵器廠にある陸軍弾道ミサイル局(ABMA)の製品であるレッドストーンは、アメリカ陸軍の地対地ミサイルとして設計された。1952年4月8日、この地域の赤い岩と土にちなんで、同兵器廠にちなんで命名された。[4]最初のレッドストーンは1953年8月20日、ケープカナベラルのLC-4Aから打ち上げられた。1分20秒飛行した後、エンジンが故障して海に落下した。この部分的な成功に続いて、2回目のテストが1954年1月27日に実施され、今度はミサイルは55マイル (89 km) を問題なく飛行した。これらの最初の2つの試作機が飛行した後、液体酸素ターボポンプのキャビテーションの問題を軽減するために改良されたエンジンが導入された。
5月5日の3回目のレッドストーン飛行は、打ち上げから1秒後にエンジンが停止し、ロケットが発射台に落下して爆発したため、完全な失敗に終わった。この事件の後、ホルガー・トフトイ少将はヴェルナー・フォン・ブラウンに失敗の原因を問いただした。ブラウンは、分からないがテレメトリやその他のデータを調べて調べると答えた。トフトイはしつこく「ヴェルナー、ロケットはなぜ爆発したのか」と尋ねた。怒ったフォン・ブラウンは「あのクソ野郎が爆発したから爆発したんだ！」と答えた。[要出典]
フォン ブラウンは ABMA チームに信頼性と仕上がりの基準を改善するよう圧力をかけ、「ミサイルの信頼性には、発射場所よりも標的地域の方が危険であることが必要である」と述べたと伝えられています。その後のテスト飛行はうまくいき、陸軍は 1955 年半ばにレッドストーンの運用を宣言しました。テストは LC-4 から、より大型の LC-5 と LC-6 に移行しました。
レッドストーン計画は、核戦争に対する考え方の違いから、陸軍と空軍の間で論争の種となった。[要出典]陸軍は、戦術的な戦場兵器として移動式ミサイルの小型弾頭の使用を好んだが、ICBM計画を担当していた空軍は、ソ連の標的を攻撃し、ソ連のインフラと戦争遂行能力を急速に麻痺させることができる大型の大陸横断ミサイルを望んでいた。
発射前に燃料補給する必要がなく、保管できる新しい固体燃料ミサイルの登場により、レッドストーンは時代遅れとなり、1961年に生産が終了しました。アメリカ陸軍の兵器庫でレッドストーンミサイルがパーシングミサイルに置き換えられたため、第40砲兵隊は1964年2月に、第46砲兵隊は1964年6月に解散しました。ヨーロッパに配備されたレッドストーンミサイルと装備はすべて、1964年第3四半期までに米国に返還されました。1964年10月、レッドストーンミサイルはレッドストーン兵器廠での現役任務から正式に退役しました。
説明
レッドストーンは57.5マイルから201マイル（92.5kmから323.5km）の飛行が可能であった。動力飛行用の推力ユニットとミサイル全体の制御と目標へのペイロードの送達を行うミサイル本体から構成されていた。動力飛行中、レッドストーンは25%の水と75%のエチルアルコールの混合燃料を燃焼させ、酸化剤として液体酸素（LOX）を使用した。後のレッドストーンは燃料としてハイダイン、60%の非対称ジメチルヒドラジン（UDMH）と40%のジエチレントリアミン（DETA）を使用した。 [5] [6] [7]ミサイル本体は計器室を含む後部ユニットとペイロード室とレーダー高度計信管を含む弾頭ユニットから構成された。ミサイル本体は、目標までの距離によって決定され、動力飛行の終了後20～30秒で推力ユニットから分離された。推進ユニットは制御不能な弾道軌道を継続し、指定された目標の手前で衝突した。
核兵器を搭載したレッドストーンは、威力3.8メガトンのW39 （MK 39Y1 Mod 1またはMK 39Y2 Mod 1）弾頭を搭載していた。 [8] [9] [10] [11]
生産
クライスラー社は、ミシガン州ウォーレンにある、新たに名前が変更されたミシガン兵器ミサイル工場で製造される主契約を獲得しました。海軍所有のこの施設は、以前はジェットエンジン製造に使用される海軍予備航空機工場として知られていました。計画されていたジェットエンジンプログラムがキャンセルされた後、この施設はミサイル製造のためにクライスラー社に提供され、1952年にミサイルと支援機器の製造が開始されました。ノースアメリカン・アビエーション社のロケットダイン部門がロケットエンジンを提供し、スペリーランド社の部門であるフォード・インストゥルメント社が誘導制御システムを製造し、レイノルズ・メタルズ社がクライスラーの下請けとして胴体アセンブリを製造しました。
レッドストーン派生品
1955 年、大気圏および再突入機の試験用にレッドストーンの改良版としてジュピター Cロケット (後の無関係なジュピター IRBM と混同しないように) が開発されました。このロケットは燃焼時間を延長するために燃料タンクが長くなっており、ハイダインと呼ばれる混合燃料を燃焼する新しいエンジンを搭載していました。ジュピター C/ジュノー 1 の名称で、1958 年に米国初の宇宙打ち上げに成功したエクスプローラー 1 号衛星に使用されました。
マーキュリー・レッドストーンロケットは、燃料タンクの長さが6フィート（1.8メートル）延長されたレッドストーンの派生型であり、1961年5月5日、アラン・シェパードの弾道飛行に使用された。シェパードは、宇宙に行った2人目、そして最初のアメリカ人となった。[12]ジュピターCの長い燃料タンクはそのままに、ハイダインの代わりにエチルアルコール/水を使用して推進剤を戻した。1966年から1967年にかけて、スパルタと呼ばれる一連の余剰改造レッドストーンが、再突入現象の解明を目的とした米国、英国、オーストラリアの共同研究プログラムの一環として、南オーストラリア州ウーメラから打ち上げられた。これらのレッドストーンには、2つの固体燃料上段が追加された。米国は、1967年11月にオーストラリア初の衛星打ち上げであるWRESAT用に予備のスパルタを寄贈した。
オペレーター
.png/500px-Flag_of_the_United_States_(23px).png){kind=small}
- 第40野戦砲兵集団 1958-1961 – 西ドイツ[13]
- 第333砲兵連隊第1大隊
- 第46野戦砲兵集団 1959-1961 – 西ドイツ[14]
- 第333砲兵連隊第2大隊
- 第209野戦砲兵隊 – オクラホマ州フォートシル[要出典]
- 第4大隊、第333砲兵連隊[要出典]
生き残った例
- PGM-11 として表示:
- ウドバー・ハジー・センター国立航空宇宙博物館、ワシントンD.C. [15]
- ウォーレン、ニューハンプシャー州[16]
- アメリカ宇宙ロケットセンター、アラバマ州ハンツビル[17]
- 戦艦記念公園、アラバマ州モビール[18]
- 空軍宇宙ミサイル博物館、フロリダ州ケープカナベラル[19]
- カンザス・コスモスフィア、カンザス州ハッチンソン（ペイロードと後部ユニットのみ）[20]
- 国立原子力科学歴史博物館、ニューメキシコ州アルバカーキ[21]
- ホワイトサンズミサイル実験場博物館、ホワイトサンズ、ニューメキシコ州[22]
- エバーグリーン航空博物館、オレゴン州マクミンビル[23]
- マーシャル宇宙飛行センター、アラバマ州ハンツビル[24]
- アメリカ陸軍野戦砲兵博物館、オクラホマ州フォートシル
- Jupiter-Cとして表示
- アメリカ宇宙ロケットセンター、アラバマ州ハンツビル[17]
- ケネディ宇宙センタービジターコンプレックス、メリット島、フロリダ州[25]
- マーシャル宇宙飛行センター、アラバマ州ハンツビル[24]
- ミシシッピ州ペタル（以前はジョン・C・ステニス宇宙センターのステニスフィア、現在はインフィニティ科学センターにあり、一般公開されていない）[26]
- マーキュリー・レッドストーンロケットとして展示
- ケネディ宇宙センタービジターコンプレックス、メリット島、フロリダ州[25]
- 1つはロケットガーデン、1つはバッジオフィスの近く、もう1つは発射施設5にあります。
- エア・ズー、ミシガン州カラマズー（保管中）[27]
- カンザス・コスモスフィア、カンザス州ハッチンソン[20]
- ノースカロライナ州ダーラムの生命科学博物館[28]
- プエルトリコ、バヤモンのルイス・A・フェレ公園[29]
- ヒューストン宇宙センター、テキサス州ヒューストン[30]
- ケネディ宇宙センタービジターコンプレックス、メリット島、フロリダ州[25]
- マーキュリー・レッドストーンロケット
- アメリカ宇宙ロケットセンター、アラバマ州ハンツビル[31]
- アメリカ宇宙飛行士殿堂、ケネディ宇宙センタービジターコンプレックス[32]
- ウーメラロケットパーク、ウーメラ、南オーストラリア（スパルタ、第1段のみ現存）[33]
ギャラリー
-

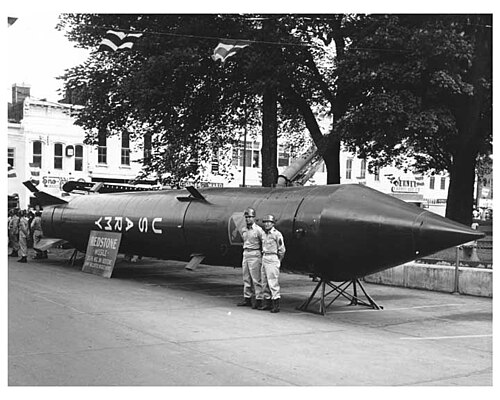

レッドストーン初期生産（1953年） -
1958 年 5 月 16 日、アメリカ陸軍部隊が 5 月 17 日のレッドストーンの最初の発射に向けて準備中。第 40 砲兵グループ (レッドストーン)、第 217 野戦砲兵ミサイル大隊 A 砲台、フロリダ州ケープカナベラル、発射施設 5 -
アメリカ陸軍第 1 ミサイル大隊第 333 砲兵隊第 40 砲兵集団 (レッドストーン) 中隊 A 部隊によるレッドストーン トレーナー ミサイルの射撃訓練。西ドイツ、バート クロイツナハ。1960 年 8 月 -

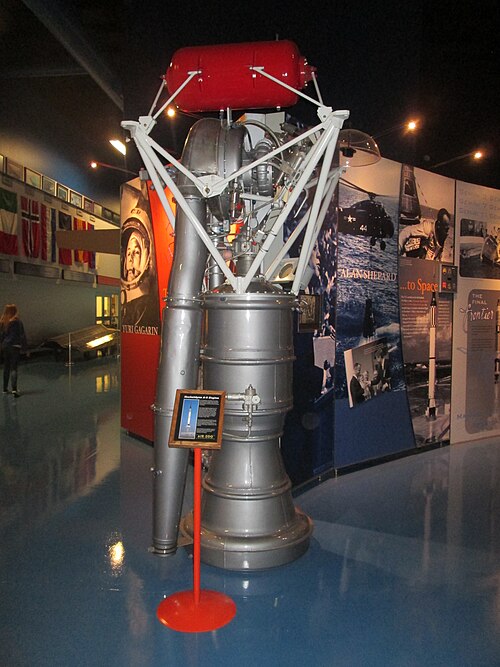

ロケットダイン (NAA) 75-110-A-7 エンジン -
A-7エンジン展示 -
レッドストーンの展示、ピスガ天文研究所 -

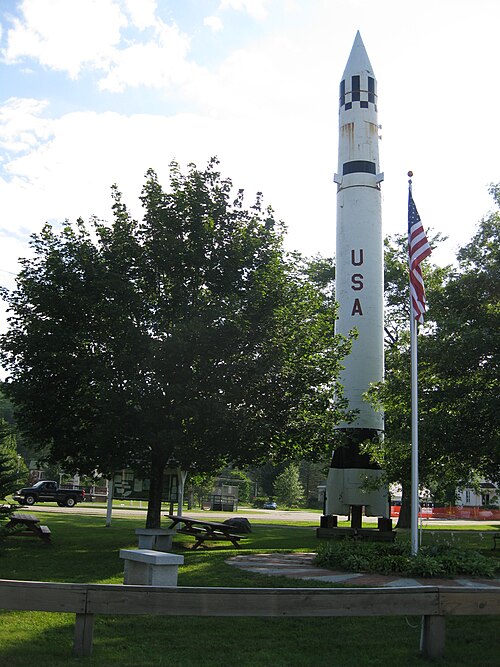

レッドストーンロケットは1971年以来、ニューハンプシャー州ウォーレン歴史協会で展示されている。 -
ニューメキシコ州アルバカーキにある国立原子力科学歴史博物館の展示 -
1957 年 7 月 7 日、ニューヨークのグランド セントラル ターミナルに展示されたレッドストーン ミサイル
