木星-C

木星-C

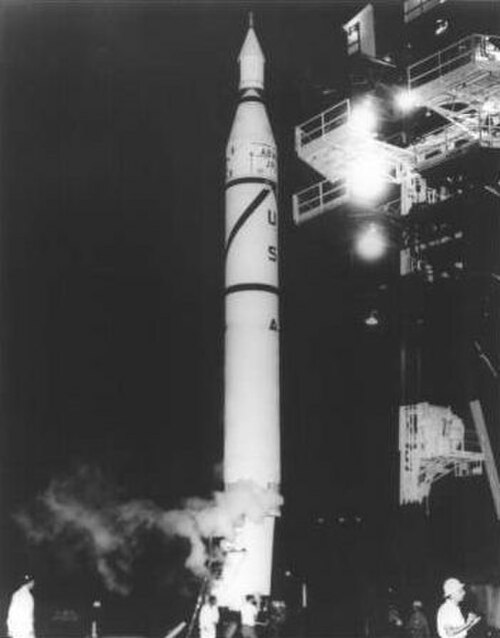

ケープカナベラルの発射台に置かれたジュピターC
関数	観測ロケット
メーカー	クライスラー、ABMA
原産国	アメリカ合衆国
サイズ
身長	69.9フィート（21.3メートル）
直径	5.8フィート（1.8メートル）
質量	64,000ポンド（29,000kg）
ステージ	3
容量
弾道軌道へのペイロード
質量	11 kg (24 ポンド)
発売履歴
状態	引退
発射場	LC-5および6、フロリダ州ケープカナベラルミサイル別館
総打ち上げ数	3 (すべて弾道軌道)
成功	1 (軌道下)
失敗	1 (軌道下)
部分的な障害	1 (軌道下)
初飛行	1956年9月20日
最終便	1957年8月8日
第一段階 –レッドストーン（伸長）
搭載	1 ノースアメリカン・アビエーション（ロケットダイン）75-110- A-7
最大推力	93,560 ポンドフィート; 416.18 kN (42,439 kgf)
比推力	235秒（2.30km/秒）
燃焼時間	155秒
推進剤	LOX /ハイダイン
第2段階 –軍曹クラスター
搭載	11ソリッド
最大推力	16,500 lbf; 73.4 kN (7,480 kgf)
比推力	214秒（2.10km/秒）
燃焼時間	6秒
第3段階 –軍曹クラスター
搭載	3ソリッド
最大推力	2,040 kgf (4,500 lbf; 20.0 kN)
比推力	214秒（2.10km/秒）
燃焼時間	6秒
[Wikidataで編集]

ジュピターCはアメリカの研究開発機体^{[1] [2]で、}ジュピターAから開発された。^[3]ジュピターCは1956年と1957年に3回の無人弾道飛行に使用され、後にさらに進化したPGM-19ジュピター移動式ミサイルに搭載される再突入ノーズコーンをテストした。 回収されたノーズコーンは1957年11月7日のドワイト・D・アイゼンハワー大統領のテレビ演説の一部として大統領執務室に展示された。^[4]

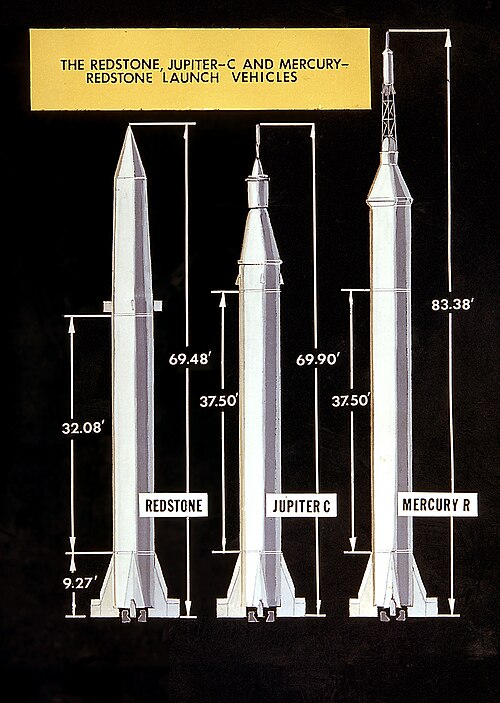

レッドストーンロケットファミリーの一員であるジュピターCは、ヴェルナー・フォン・ブラウンの指揮の下、アメリカ陸軍弾道ミサイル局（ABMA）によって設計された。^[5]ジュピターCは3回飛行した。これに続いて、ジュノーIと命名されたロケットで衛星打ち上げが行われた（下記のジュノーIまたはジュノーIの記事を参照）。^{[6] [7]すべて}フロリダ州ケープカナベラルから打ち上げられた。

各車両は、2 つの固体燃料上段を備えた改良型レッドストーン弾道ミサイルで構成されていました。レッドストーンのタンクは、追加の燃料を供給するために 8 フィート (2.4 m) 長くなりました。計器室もレッドストーンのものより小さく軽量でした。第 2 段と第 3 段は、車両上部の「タブ」にまとめられました。

第2段は、11基の縮小版サージェントロケットエンジンを外側に並べたリングで、第3段は、3基の縮小版サージェントロケットを内側にまとめたクラスターで、隔壁とリングで固定され、円筒形の外殻で囲まれている。外殻の網状のベースプレートは、第1段の計器セクションに取り付けられたボールベアリングシャフトの上に載っている。2つの電気モーターが、クラスター化されたモーターが作動したときに推力の不均衡を補正するため、450～750rpmで回転する。回転速度は、飛行中に第1段の共振周波数が変化しても影響を受けないよう、プログラマーによって調整された。^[8]

上段のタブは打ち上げ前に目視で回転していた。第一段飛行中、機体はサーボを介して第一段の空気ベーンとジェットベーンの両方を制御するジャイロ制御の自動操縦装置によって誘導された。単純な鋼鉄のテーブルから垂直に打ち上げられた後、機体は打ち上げから157秒後に第一段がバーンアウトしたときに水平から40度の角度で移動するようにプログラムされていた。^[9]

第一段の燃焼終了時に、爆薬ボルトが点火され、バネが計器部を第一段のタンクから分離した。計器部と回転する容器は、計器部の基部にある4つの空気ジェットによってゆっくりと水平位置に傾けられた。約247秒間の惰性飛行の後に垂直飛行の頂点に達すると、地上からの無線信号が第二段の11個のロケットクラスターに点火し、容器を計器部から分離した。次に第三段が点火され、遠地点が上昇した。 1956年にヴェルナー・フォン・ブラウンが提案したオービター計画のために設計されたこのシステムにより、ジュピターCでは上段の誘導システムが不要になった。^[10]

ジュノーI はジュピター C をベースにした衛星打ち上げロケットであるが、第 3 段の「タブ」の上に第 4 段を追加し、燃料としてハイダインを使用した。ジュノーという名前は、ヴァンガードロケット(兵器ではなく、気象調査ロケットであるバイキングから開発された) のように、衛星打ち上げを平和的に見せたいとフォン ブラウンが望んだことに由来する。ジュノー I はジュピター C と同じ高さ (21.2 メートル) で、追加された第 4 段はシェル内に隠されていたため、米国初の軌道衛星の打ち上げに成功したこのロケットは、しばしば誤ってジュピター C と呼ばれる。

ジュピターCはIRBM計画の一部であり、ロケットの製造順序（必ずしも順番通りに打ち上げられるとは限らず、試験で技術的問題の解決策が見つかるとアップグレードされることもある）は軍事機密とみなされていた。そのため、ロケットの側面に描かれた名称は、平文のシリアル番号ではなく、スタッフが絶対に忘れないような単純な変換暗号を採用していた。暗号は、設計および試験基地の名前であるアラバマ州ハンツビルから取られ、HUNTSVILEとなり、重複する文字は省略された。Hは1、Uは2、...、Eは9、Xは0である。たとえば、エクスプローラー1号を打ち上げるために改造したジュピターC / ジュノの側面には「UE」が描かれており、シリアル番号29（U→2、E→9）であることを示している。^{[11] [12]}

• エクスプローラー1の打ち上げ 用に設定された重量（積載/空）
  • 全体、離陸時: 64,000 ポンド (29,000 kg)/10,230 ポンド (4,640 kg)
  • ステージ 1 62,700 ポンド (28,400 kg)/9,600 ポンド (4,400 kg)
  • ステージ2 1,020ポンド（460kg）/490ポンド（220kg）
  • ステージ3 280ポンド（130kg）/140ポンド（64kg）
• 推進
  • 第1段階:ロケットダインA-7 エンジン
    • 推力、83,000 lbf (370 kN)
    • 燃焼時間、155秒
    • 比推力、235秒（2.30 kN·s/kg）
    • 推進剤、酸化剤としての液体酸素、燃料としてのアルコール
    • 推進剤供給、ターボポンプ型
    • ターボポンプ駆動、90%の過酸化水素が触媒床で分解されて蒸気を生成する
  • 第2段階: JPLの縮小版ベイビーサージェントロケット 11機
    • 推力、16,500 lbf (73 kN)
    • 燃焼時間、6.5秒
    • 比推力、220秒（2.16kN·s/kg）
    • 推進剤、ポリ硫化アルミニウムおよび過塩素酸アンモニウム（固体推進剤）
  • 第3段階: JPLの縮小版ベイビーサージェントロケット 3基
    • 推力、4,500 lbf (24 kN)
    • 燃焼時間、6.5秒
    • 比推力、235秒（2.30 kN·s/kg）
    • 推進剤、第2段階と同じ

• 1956年9月20日：ジュピターC RS-27は、86.5ポンド（39.2kg）のペイロード（30ポンド（14kg）のダミー衛星を含む）をフロリダ州ケープカナベラルから高度680マイル（1,100km）、速度16,000mph（7km/s）、距離3,300マイル（5,300km）まで打ち上げた。^{[5] [13]}
• 1957年5月15日：ジュピターC RS-34は、300ポンド（140kg）規模のジュピターアブレーティブノーズコーンを高度350マイル（560km）、射程距離710マイル（1,100km）まで打ち上げた。^{[5] [13]}
• 1957年8月8日：ジュピターC RS-40は、1/3スケールの木星のノーズコーンを高度285マイル（460 km）、航続距離1,330マイル（2,140 km）まで打ち上げた。ジュノーI（4段構成）。^{[5] [13]}
