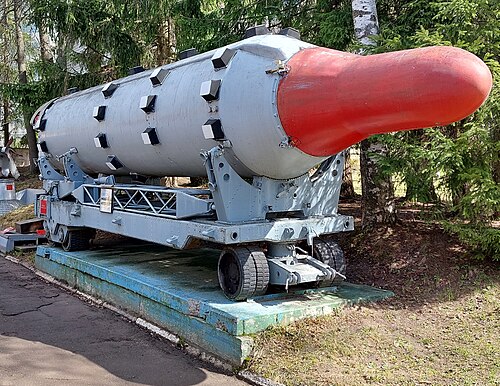

 ペレスヴェトにあるコロリョフロケット宇宙技術博物館のR-27ミサイル | |
| 原産地 | ソビエト連邦 |
| サービス履歴 | |
| 使用中 | 1968年 - 1988年 |
| 使用者 | ソ連海軍 |
| 生産履歴 | |
| デザイナー | マケエフロケット設計局 |
| 設計 | 1962年 - 1968年 |
| メーカー | ズラトウースト機械工場 クラスノヤルスク機械工場[1] |
| 建造数 | 約1800個生産 |
| バリエーション | R-27 R-27U R-27K |
| 仕様 | |
| 質量 | R-27/R27-U: 14,200 kg (31,300 ポンド) R-27K: 13,250 kg (29,210 ポンド) |
| 長さ | R-27/R27-U: 8.890 m (29.17 フィート) R-27K: 9.000 m (29.528 フィート) |
| 直径 | R-27/R27-U/R-27K: 1.500 m (4.92 フィート) |
主 武装 | R-27:単一弾頭、威力1トン R-27U:単一弾頭、威力1トンまたは0.2トン弾頭3個 |
| 積載量 | R-27: 650 kg (1,430 lb) 単一弾頭[1] R-27U: 650 kg (1,430 lb) 単一弾頭または 0.2 MT 弾頭 3 個、各 170 kg (370 lb) [1] |
| 推進剤 | N2O4 /過酸化水素 |
運用 範囲 | R-27: 2,400 km (1,500 マイル) [1] R-27U: 3,000 km (1,900 マイル) [1] |
| 飛行上限 | R-27: 620 km (390 マイル) |
| ブースト時間 | R-27: 128.5秒 |
| 正確さ | R-27: CEP 1.9 km (1.2 マイル) [1] R-27U: CEP 1.3 ～ 1.8 km (0.81 ～ 1.12 マイル) [1] R-27K: CEP 0.37 km (0.23 マイル) |
発射 台 | ヤンキー級潜水艦 |
R -27 ズィブ（ロシア語：Р-27「Зыбь」、直訳すると 「さざ波」）は、ソビエト連邦で開発され、 1968年から1988年まで ソビエト海軍で使用された潜水艦発射弾道ミサイルである。NATOはこのミサイルにSS-N-6 セルブという報告名を割り当てた。ソ連では、GRAUインデックス4K10が与えられた。これは、燃料として非対称ジメチルヒドラジン（UDMH）と酸化剤として四酸化窒素（NTO）のハイパーゴリック混合物を使用する液体燃料ロケットであった。 [1] 1974年から1990年の間に161回のミサイル発射が実施され、平均成功率は93%であった。[2]総生産数は1800発である。
R-27 [3]ミサイルはK-219を含むヤンキーI型潜水艦に配備された。
技術的な詳細
ミサイルの本体は、AMg6（АМг6）アルミニウムマグネシウム合金パネルを精巧に溶接して作られた全構造で、深部工業エッチングと機械フライス加工の2段階の工程を経て、板厚を元の板厚の5分の1と9分の1にまで減らした。[4] : 87
ミサイルの外面は、耐熱性と耐湿性を備えたアスベストベースの保護 コーティングで覆われている。R-27を対応する発射管に収めるために、ミサイルにはフィンが付いていないが、代わりに発射時にミサイルの外皮が発射管の側面に傷をつけないように、 数列のゴム製 ショックアブソーバーが付いている。
ミサイルの先端には、 1トンの威力を持つ650kgの取り外し可能な弾頭が1つ搭載されていた。弾頭をミサイルから分離するために、線状の高性能爆薬が使用された。 [5]
弾頭の真下、ミサイルの誘導に必要な計器類は、酸化剤タンクの上部隔壁によって形成された半球形の区画内に収納されていました。この設計上の決定により、メンテナンスのためにミサイルから誘導システムを簡単に取り外すことができ、サービスハッチが不要になりました。
ミサイル内部で利用可能な推進剤の容積を最大化するために、上部酸化剤タンクと下部燃料タンクは、それぞれ1つの隔壁ではなく、1つの共通隔壁を共有しました。これは、ミサイルを潜水艦に搭載するために利用可能な容積をすべて使用することが絶対に必要だったためです。
もう一つの目新しい点は、工場で燃料を補給し、その後、充填バルブと排水バルブを溶接してタンクを「増幅」した点である。 [4] : 89 材料の耐腐食性や継ぎ目と接合部の密閉性を向上させる努力と相まって、この製造方法により、ミサイルの寿命は5年となり、後に15年に延長された。[4] : 89
このミサイルはOKB-2が開発した4D10ロケットエンジン[4] : 87 を搭載しており、 23トンの推力を発生する固定式推力室1つと、合計3トンの推力を発生する燃料タンクの円錐台底部に取り付けられたジンバル式の小型推力室2つから構成されている[4] : 87 。エンジンはスクイブ[4] : 87 を 使用して点火され、ターボポンプを介して燃焼室に送り込まれた自燃性推進剤の組み合わせ、四酸化二窒素と非対称ジメチルヒドラジンを燃焼させた。4D10の主燃焼室は、燃料効率を最大化するために、高効率の酸化剤を多く含む段階的燃焼サイクルで作動し、一方、2つの小型燃焼室は、より一般的なガス発生器サイクルを使用している。メインチャンバーにつながる単一の推進剤ライン、または小さなチャンバーにつながる共有酸化剤ラインの いずれかを調節することによって、大きなチャンバーと小さなチャンバーの両方を絞ることができます。
このミサイルの最も重要な新しさの 1 つは、ロケット モーターを胴体下の推力構造に取り付けるというロケット設計の通常の方法ではなく、ロケット モーターのメイン チャンバーを胴体内部に恒久的に溶接してミサイルに統合したことです。この設計方法の結果、エンジンの大部分はミサイル内に恒久的に溶接されたため、テスト、修理、保守を行うことができませんでした。
R-27 が水中で発射される際、まず、それらを収容するコンテナに過圧をかけ、その後コンテナに水を入れて圧力を均等にする。ロケットエンジン点火時のウォーターハンマーの影響を減らすため、ノズルはミサイルの底部とコンテナを接続する防水空気充填アダプター内に収納されている。2 つの小さなチャンバーが最初に点火され、最後にメインチャンバーが点火される。ミサイルは海底 40 ～ 50 メートルの深さから発射された。発射準備には 10 分かかり、各発射の間に 8 秒間隔で一斉射撃が可能であった。
バリエーション
R-27
- 総重量: 14,200 kg
- 直径: 1.50 m
- 全長: 8.89 m
- スパン: 1.50 m
- 積載量: 650 kg
- 弾頭: 単一核弾頭: 1.0 Mt
- 最大航続距離: 2400 km
- 中央EP : 1.9 km
- 発射プラットフォーム: プロジェクト667A潜水艦
R-27U（RSM-25）
- 総重量: 14,200 kg
- 直径: 1.50 m
- 全長: 8.89 m
- スパン: 1.50 m
- 積載量: 650 kg
- 弾頭: 3 : 200kt
- 最大航続距離: 3,000 km
- 中央EP : 1.3 km
- 発射プラットフォーム: プロジェクト667AU潜水艦
R-27K
4K18は、ソ連の中距離対艦弾道ミサイル（ R-27Kとも呼ばれ、「K」は「船舶関連」を意味するKorabelnayaの略）NATO SS-NX-13であった。このミサイルは、単段式のR-27の2段式開発であり、第2段には弾頭、推進装置、末端誘導装置が含まれていた。[6] 最初の潜水艦試験は、1972年12月9日にプロジェクト605級潜水艦のK-102で開始された。この潜水艦は、プロジェクト629/NATOゴルフ級を改造して全長を17.1m延長したもので（以前のB-121）、4本の発射管とRekord-2射撃管制システム、Kasatka B-605目標捕捉システム、および航法および通信システムのさまざまな改良を収容した。最初の試験は、Rekord-2射撃管制システムがまだ納入されていなかったため、1972年12月18日に終了した。いくつかの故障による遅延の後、テスト発射は最終的に1973年9月11日から12月4日の間に実施されました。最初の試験に続いて、K-102はR-27とR-27Kの両方で試験発射を続け、1975年8月15日に採用されました。[6]
外部の標的データを使用すると、R-27K/SS-NX-13は水中から350～400 nm（650～740 km）の範囲に発射され、27 nm（50 km）の「足跡」をカバーします。その後、機動再突入体（MaRV）はCEP 400ヤード（370 m）でターゲットにホーミングします。弾頭の威力は0.5～1 Mtでした。[6]
R-27Kに使用されたすべての発射管はSALT協定では戦略ミサイルとしてカウントされ、より重要であるとみなされたため、ミサイルシステムは実用化されなかった。[6]
R-27Kはプロジェクト667A（NATOヤンキー級）の発射管に収まるが、潜水艦にはミサイルを狙って発射するために必要な装備が不足していた。[6]
Zyb（弾道ロケット）
1992年には、運用を終了したソ連海軍の余剰 SLBMを打ち上げロケットに転用する取り組みが進められていた。Zyb探査ロケットは、微小重力環境での実験を特に目的としてR-27をベースに開発された。ロケットは弾道弧を描いて打ち上げられ、ペイロードの質量に応じて17～24分間、ペイロードを無重力状態にさらす。軌道は、ペイロード質量が650 kgの場合は1800 km、1000 kgの場合は1000 kmで最高高度に達する。ロケットのペイロード容積は1.5m3。Zyb探査ロケットは合計3回打ち上げられた。[7]
派生ミサイル
1992年、マケエフ・ロケット設計局は北朝鮮とR-27派生型ロケットの開発に関する契約を締結した。その結果、R-27から非常によく似た北朝鮮の 火星10「ムスダン」IRBMが派生したが、 [8]オリジナルからの唯一の大きな変更点は、胴体がわずかに延長されたことであった。このミサイルの試作機は2000年に完成したとされている。[8] このミサイルの改良型が2005年にイラン軍にBM-25 「ホラムシャフル」の名称で売却されたと疑われている。[9]
オペレーター
ソビエト連邦- R-27を運用していたのはソビエト海軍のみであった。
イラン- R-27をベースに大幅に改造された設計のKhorramshahrを運用しています。
北朝鮮- 北朝鮮はR-27の改良型である火星10を運用している可能性があるが、その複雑さのために北朝鮮はその開発を断念したのではないかとする情報もある。[10]
