パーカッションキャップ

1820年代初頭に導入されたパーカッションキャップ、パーカッション プライマー、またはキャップロックは、前装式銃器のロックに用いられる使い捨てのパーカッション点火装置の一種で、どのような天候条件でも確実に発砲できるようにします。^{[1]この発明により、ライフルやキャップ アンド ボール式}銃器で火薬を点火するためにハンマーで叩かれたパーカッション キャップを使用するキャップロック機構またはパーカッション ロックシステムが生まれました。キャップロック機構を使用する銃器はすべてパーカッション ガンです。キャップロック機構とライフル銃身を備えた長銃はすべてパーカッション ライフルです。キャップ アンド ボールは、 1 回の発砲で 単一の口径の球形の弾丸を発射するキャップロック式銃器を指します。

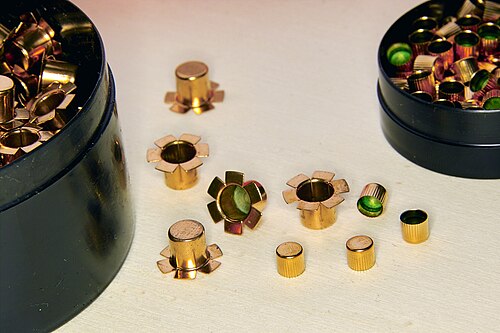

雷管は銅または真鍮でできた小さな円筒で、一端が閉じられています。この閉じた端の中には、雷管水銀（1800年に発見され、19世紀半ばから20世紀初頭にかけて唯一実用的な雷管として使われていました^[2] ）などの衝撃に敏感な爆発物が少量入っています。

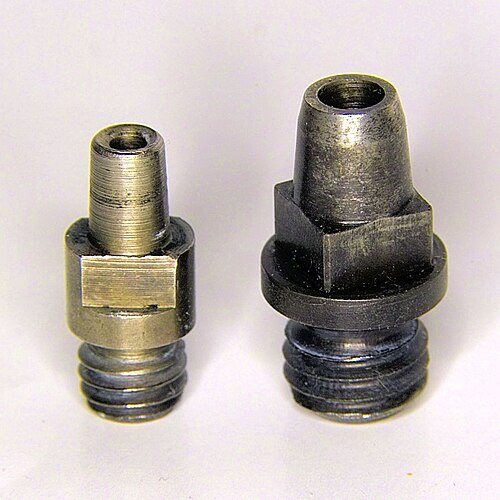

キャップロック機構は、ハンマーとニップル（コーンと呼ばれることもある）から構成されています。ニップルには、銃身の最後部まで通じる中空の導管が付いており、雷管はニップルの穴の上に配置されています。引き金を引くとハンマーが解放され、雷管がニップル（金床の役割を果たす）にぶつかって押しつぶされ、内部の水銀雷管が爆発します。これにより火花が放出され、中空のニップルを通って銃身に伝わり、主火薬に点火します。

雷管はピストル用の小型のものからライフルやマスケット銃用の大型のものまで作られてきた。^[1]

初期の銃器はフリントロック 機構を採用しており、フリント片が鋼鉄の フリッツェンに当たって火花を散らし、その火花で火薬の入った皿に点火して、銃の主火薬を発射した。フリントロック機構はマッチロックやホイールロックなどの古い点火システムに取って代わったが、いずれも雨天時には失火しがちだった。^[要出典]

雷管は、エドワード・チャールズ・ハワード（1774–1816）によって1800年に発見された。 ^{[3] [4]}発見されたばかりの雷管を使用して雷管を可能にした発明は、1807年にスコットランドのアバディーンシャー、ベルヘルヴィーのアレクサンダー・ジョン・フォーサイス牧師によって特許取得された。 [ 1 ] 原始^的な雷管システムは、火打ち石式散弾銃の火薬皿から煙が噴き出すと鳥が驚いて発砲から逃げるのに十分な警告を与えるという問題の解決策としてフォーサイスによって発明された。^{[1]この初期の雷管システムは、火打ち石式銃とほぼ同じように動作し、水銀雷管、}塩素酸カリウム、硫黄、木炭から作られた雷管を衝撃で点火する雷管を使用した。 ^{[5] [6]}彼が発明した雷管式点火機構は、火打ち石の火薬皿から最初に出る煙を避け、引き金を引いてから銃口から弾が発射されるまでの時間を短縮することで、鳥の早期警戒システムを奪った。フォーサイスは1807年に「香り瓶」点火システムの特許を取得した。しかし、フォーサイスの特許が失効してから、従来の雷管システムが開発された。ジョセフ・マントンは1814年に雷管の前身となる銅管を発明した。これは潰すと爆発する。^[7]これは1822年にイギリス生まれのアメリカ人芸術家ジョシュア・ショーによって雷管を詰めた銅カップとしてさらに発展した。^[8]

最初の専用キャップロック銃は、摂政時代のイギリスでスポーツマンの依頼で作られた鳥猟用の銃だった。この機構はコンパクトでフリントロック式に比べて信頼性が高かったため、銃工は2つの銃身を持つピストルや長銃を製造することができた。2つ以上の銃身と1つのロックを備えた初期のキャップロック式拳銃は、2つ目の銃身を手動で回転させてハンマーと揃える必要があったため、ターンオーバー式またはツイスター式ピストルと呼ばれていた。3つ目の銃身と、ハンマーを起こすときに銃身を機械的に回転させるラチェットが追加され、これらのキャップロック式ピストルは1830年代にペッパーボックスリボルバーへと進化した。 ^[9]

キャップロックはフリントロックに比べて多くの点で改良が加えられた。キャップロックは装填が簡単で早く、天候条件に強く、フリントロックよりはるかに信頼性が高かった。古いフリントロック式武器の多くは後にキャップロック式に改造され、これらの特徴を活用できるようになった。^[1]

•
  日本の侍の火縄銃が打撃式銃に改造された
•
  キャップロックツイスターピストル2丁
•
  逆さ打ちピストル、9.5 mm、銃工コレヴォン製、モルジュ、1854年
•
  エイブラハム・リンカーン暗殺に使用されたジョン・ウィルクス・ブースの単発キャップロック・デリンジャー

ジョシュア・ショーは、1814年に最初の金属製雷管を開発したとされることがある（主にショー本人による）。その後、再利用可能な鉄製の雷管、1815年に使い捨てのピューター製の雷管、そして最後に1816年に銅製の雷管を開発した。1807年から1821年の間、アレクサンダー・フォーサイスが雷管を使って銃を点火する特許を有効としていたため、ショーは特許を取得できないと助言されたため、これについては独立した証拠はない。ショーは、この革新的な発明について、秘密保持を誓約した数人の仲間（銃器製造者など）とだけ共有し、後日宣誓供述書を提出することはなかったと述べている。ショーが発明者であるという主張は、彼が1817年にアメリカに移住し、1822年までそのアイデアの特許を取得していなかったため、論争の的となっている。ルイス・ウィナントによると、アメリカ政府がショーの発明が陸軍に使用されたことに対する補償としてショーに2万5000ドルを支払う決定は誤りだった。議会はショーの特許が世界最古であると信じ、この考えに基づいて多額の金銭を彼に与えた。調査官はフランスの2つの特許と、そのアイデアがイギリスで以前に使用されていたことを見落としていた。

雷管とニップルについて具体的に言及している世界最古の特許は、ショーの特許の4年前、1818年7月29日にフランスでフランソワ・プレラに与えられたものである。プレラは英国の特許や発明を模倣する癖があり、彼が記述する動作モードには欠陥がある。^[10]第二に、雷管とニップルのフランス特許は1820年にデブベールに与えられていた。しかし、これら2つのフランスの主張より前のことであるが、歴史家シドニー・ジェームズ・グッディングによると、雷管の発明者として最も可能性が高いのは、 1817年頃のジョセフ・エッグ（ダース・エッグの甥）である。^[11]

他にも、それ以前に主張されたことがあった。ピーター・ホーカー大佐は、1830年に発明者であると主張と否定を同時に行った。「私は自分が発明者だとは言いたくない。おそらくそうではない」としながらも、その後すぐに、マントンのパッチロックを簡素化するというアイデアを思いついたと述べている。パッチロックが特許を取得した1816年ごろ、キャップとニップルの配置を設計することで、問題が発生する可能性があった。その後、彼は、気が進まなかったジョセフ・マントンに図面を提示し、銅製のキャップの銃を数丁作ってもらい、それを販売したという。 ^[12]ホーカーは、8年後の1838年版の「若いスポーツマンへの指示」で、ジョセフ・マントンにさらなる栄誉を与えているようで、「銅管とプライマーは、間違いなくジョー・マントンによって発明された」と断言している。1850年代までに、ホーカーは再び新聞広告で発明は自分だと主張していた。^[13]

ウィナント、グッディング、デ・ウィット・ベイリーによる長年の研究にもかかわらず、対立する主張は個人の証言に基づいており、独立して検証可能な証拠がほとんどないか全くないため、いまだ結論は出ていない。

金属製雷管は最も普及し、広く使われていた雷管のタイプでしたが、その小ささゆえに、戦闘中や馬に乗っているときにストレスがたまっているときには扱いにくかったです。そのため、いくつかのメーカーが代替の「自動プライミング」システムを開発したのです。たとえば、「メイナード テープ プライマー」は、今日のおもちゃのキャップ ガンのように、紙の「キャップ」のロールを使用していました。メイナード テープ プライマーは、19 世紀半ばに使用されたいくつかの銃器に取り付けられ、そのうちのいくつかは南北戦争で短期間使用されました。その他のディスク型またはペレット型の雷管は、小さなマガジンに小さな雷管ディスクを収納していました。撃鉄を起こすと、ディスクが自動的に所定の位置に進みました。しかし、これらの自動給弾システムは、19 世紀初頭から中期の製造システムでは作成が難しく、解決する問題よりも多くの問題を引き起こしました。これらはすぐに棚上げされ、代わりに単一の雷管が採用された。雷管は、状況によっては扱いにくいが、たまに落としたとしても十分な量を携帯することができ、一方、テープ雷管が詰まるとライフルは扱いにくい棍棒と化してしまう。^[1]

この発明は徐々に改良され、最初は鋼鉄製のキャップ、次いで銅製のキャップで、様々な銃器製造者や民間人によって使用されるようになり、約 30 年後に一般的な軍隊で使用されるようになりました。^{[いつ? ]}軍用フリントロック式マスケット銃からパーカッション式マスケット銃への改造は、火薬皿と鋼鉄製のフリッツェンをニップルに交換し、フリントを保持するコックまたはハンマーを、引き金によって解放されたときにニップルの周りにフィットするくぼみのある小さなハンマーに交換することで簡単に達成されました。ニップルには、ショーの起爆剤である塩素酸カリウム 3、雷管水銀 2、粉末ガラス 1 を含む銅製のキャップが取り付けられていました。ハンマーのくぼみには、キャップが破片になった場合に破片が収まり、射撃者の目を負傷するリスクが軽減されました。1820 年代以降、イギリス、フランス、ロシア、アメリカの軍隊は、マスケット銃を新しいパーカッション システムに改造し始めました。キャップロックは、1842年にイギリス軍のマスケット銃（ブラウン・ベス）に一般的に採用された。これは、雷管火薬の発明から25年後、1834年にウーリッジで政府が入念な試験を行った後のことである。アメリカ軍向けに最初に製造された雷管火器は、M1819ホール銃の雷管カービン版（1833年頃）であった。アメリカ軍の後装式キャップロック・ホール銃、前装式ライフル銃、コルト・ドラグーン ・リボルバーは、米墨戦争でサンタ・アナの軍隊が使用した滑腔式フリントロック式ブラウン・ベス・マスケット銃よりも優位であった。日本では、1850年代以降、火縄銃とマスケット銃が雷管式に改造され、 既存の設計に基づく新しい銃がキャップロック式として製造された。^[14]

オーストリア軍は、 1855年に従来のキャップロック式ローレンツ銃が導入されるまで、マントンのチューブロックの派生型をオーガスチンマスケット銃に使用していた。戦闘で雷管を扱う問題に対する最初の実用的な解決策は、プロイセンの1841年式（ドライゼニードルガン）であった。これは、長い針で黒色火薬を詰めた紙薬莢を貫通し、弾丸の底に固定された雷管を打つものであった。^[15]多くの問題があったものの、19世紀半ばにはプロイセン軍や他のドイツ諸国で広く使用され、1866年の普墺戦争では大きな要因となった。ニードルガンはもともと、弾丸、火薬、雷管を収めた紙薬莢を発射していたが、普仏戦争の頃には現代の真鍮弾に進化していた。^[16]

•
  レプリカのスプリングフィールドとエンフィールドのキャップロック
•
  フランス海軍のパーカッションピストル（モデル 1837）の説明書のカットアウェイモデルにある発射機構の詳細
•
  キャップロック馬ピストル、スイス軍需品 1817/42
•
  パーカッションリボルバーの装填手順

雷管によって現代の薬莢が発明され、あらゆる種類のライフル、散弾銃、ピストルに後装方式が広く採用されるようになった。南北戦争後、イギリス、フランス、アメリカは既存のキャップロック式銃を真鍮製のリムファイア式およびセンターファイア式の薬莢が使えるように改造し始めた。 1853年式エンフィールドや1861年式スプリングフィールドなどのマスケット銃の場合、ニップルの代わりに撃針を取り付け、新しい弾丸を入れるために銃尾にトラップドアを取り付けた。例としては、トラップドア・スプリングフィールド、タバティエール銃、ウェストリー・リチャーズ、スナイダー・エンフィールドの改造などがある。イギリス軍は、1880年代に.303ボルトアクションのリー・メトフォード連発銃が導入されるまで、スナイダー・エンフィールドをマルティーニ・ヘンリー銃と同時期に使用していた。その後、軍の余剰スナイダーはイギリス人入植者や信頼できる現地の原住民によって狩猟や防衛用の武器として購入された。^{[17] [18]}

コルト・ネイビーやレミントンなどのキャップロック式リボルバーも、19世紀後半に既存のシリンダーを現代の弾薬用に設計されたものに交換することで、広く改造された。これらは露土戦争ではトルコ軍、インディアン戦争ではアメリカ騎兵隊、また西部開拓時代のガンマン、保安官、無法者によって広く使用された。 ^[19]

1840 年代から 1850 年代にかけて、雷管は初めて金属製の薬莢に組み入れられ、弾丸は薬莢の中に収められ、薬莢には火薬が詰められ、先端に雷管が取り付けられた。1860 年代から 1870 年代にかけて、後装式の金属製薬莢の登場により、雷管システムは時代遅れとなった。^[要出典]

今日では、レプリカのパーカッション銃がレクリエーション射撃愛好家の間で人気があり、パーカッションキャップもまだ入手可能である（ただし、現代の一部の前装式銃では、キャップの代わりに散弾銃のプライマーを使用している）。現在、ほとんどのパーカッションキャップには、スチフニン酸鉛などの非腐食性化合物が使用されている。^[1]

キャップは、薬莢、手榴弾、ロケット推進手榴弾、救助用フレアに使用されます。雷管は、地雷の 信管、ブービートラップ発射装置、およびアンチハンドリング装置にも使用されます。ほとんどの軍用ブービートラップ発射装置には、一端が起爆装置に接続された雷管を打つように設計された、何らかの形のバネ仕掛けの 撃針が含まれています。起爆装置は、爆薬（C-4またはTNTブロックなど）に挿入されます。ブービートラップを起動すると（たとえば、トリップワイヤーを引くことによって）、引き金を引いた撃針が解放され、前方に跳ね上がって雷管を打って、雷管と取り付けられた起爆装置を発火させます。起爆装置からの衝撃波が主な爆薬を起爆します。^[要出典]

•
  ソ連のブービートラップ起爆装置 - 引き込み信管：通常はトリップワイヤーに接続されています。雷管には明確にラベルが貼られています。
•
  ソ連のブービートラップ起爆装置の代替設計 - 引き込み信管: 通常はトリップワイヤーに接続されています。雷管には明確にラベルが貼られています。
•
  ソ連のブービートラップ発火装置 - 圧力信管: 被害者は、信管が下に隠された緩んだ床板を踏む。
•
  日本の九九式手榴弾の断面図。雷管が見える。
•
  ドイツのS機雷に取り付けられた信管の断面図。雷管にははっきりとラベルが貼られています。

• 火縄銃
• キャップガン/モデルガン
• 内部弾道
• ミニエーボール
• ニップルレンチ
• プライマー（銃器）
• 弾薬用のチューブとプライマー

• ウィナント、L. (1956)。初期のパーカッション銃。ボナンザブックス

• 雷管の仕組み
