フリントロック機構

フリントロック機構は、17 世紀初頭から 19 世紀中頃にかけてマスケット銃、ライフル銃、ピストルに使用されていたロックの一種です。一般に「フリントロック」と呼ばれます (機構という言葉は使用しません)。この用語は、ロック機構だけでなく、武器全体を指すこともあります。

フリントロック機構は、真のフリントロックとしても知られ、17世紀初頭にフランスで開発されました。^[1]火縄銃や車輪式銃、初期のフリントロックなどの以前の技術にすぐに取って代わりました。2世紀以上にわたって一般的に使用され続けましたが、最終的にパーカッションロックに置き換えられました。^[2]

フリントロック式の発射機構は、16世紀にスナップロック、スナップハンス、ミケレット、ドッグロックの形で登場しました。いわゆる真のフリントロックは、 17世紀初頭にフランスで開発されました。その正確な起源は不明ですが、真のフリントロックの開発の功績は、通常、フランスのノルマンディー出身の芸術家、銃器職人、弦楽器製作者、発明家であるマラン・ル・ブルジョワ^[1]に帰せられます。マラン・ル・ブルジョワの基本設計はフリントロックの標準となり、ヨーロッパ全土で古い発射機構のほとんどをすぐに置き換えました。この設計に基づくフリントロック式武器は、19世紀初頭にキャップロック機構に徐々に取って代わられるまで、2世紀以上にわたって使用されました。 ^[3]

マリン・ル・ブルジョワが追加したと思われる重要な要素は、垂直に動くシアでした。シアは、発射準備の位置に機構を保持する「キャッチ」または「ラッチ」です。トリガーはシアに作用するか、シアの一部となり、シアを解放して、強力なバネが機構に作用して銃を発射できるようにします。以前は、ロック内にあるシアは、ロックプレートの穴を通してプレートの外側にあるコックと噛み合っていました。垂直に動くシアは、ロックの内側にあるタンブラーと呼ばれる部品に作用し、コックと同じ回転軸に取り付けられていました。この設計は、コストと信頼性の点で最も効率的であることが判明しました。

典型的なフリントロック式銃の機構には、短いハンマー(雄鶏のくちばしに似た形状のため「コック」と呼ばれることもある)の先端にある一組のあごの間に固定されたフリント片がある。発砲する前に、ハンマーはバネで張られた (または「コック」された) 位置まで引き戻される。引き金を引くと、シアが外れてハンマーが解放され、ハンマーが前方に振れてフリントが「フリッツェン」と呼ばれる鋼鉄片に当たる。同時に、フリントとハンマーの動きによってフリッツェンが押し戻され、少量の火薬が入った隠されたフラッシュパンのカバーが開く。

フリントがフリッズンに当たると火花が散る。フリントは鋼鉄よりも硬いため、フリッズンを削り取ると小さな鋼鉄の破片が降り注ぐ。これらの破片は自然発火性（空気中で自然発火する性質）を示す。サイズが小さいため、表面積と体積の比率が非常に大きい。破片の鉄の大部分は空気と接触し、急速に酸化して非常に高温になる。^[4]

いくつかの破片が火薬受け皿の中の火薬の中に落ちて、火薬に引火します。この燃える火薬の炎は小さな点火口を通って砲身に伝わり、主推進薬に点火されて、武器から弾丸が発射されます。

ほとんどのハンマーはマリン・ル・ブルジョワの設計に従っており、「ハーフコック」位置を備えています。この位置からトリガーを引いても銃は発射されないため、「安全」な位置です。この位置からフリッツェンを開き、火薬をパンに入れることができます。次にフリッツェンを閉じ、ハンマーを「フルコック」位置まで引き戻して、そこから発射します。

「撃鉄が半分引かれた状態では発砲しない」という表現は、このタイプの武器から生まれたもので、このタイプの武器は撃鉄が半分引かれた状態では発砲できないはずでした。

内部フリントロックを使用する武器は比較的まれです。このロックの変種には外部コックがありません。その機能はストライカー発射銃に似ています。ストライカーの代わりにフリントを保持するロッドがあります。パンは銃身の上部にあります。パンには下側に溝のあるヒンジ付きカバーがあります。銃工スタニスラフ・パツェルタがこのシステムの発明者と考えられています。他の情報源によると、このロックはオーストリアの銃工カール・ビショフ（カール・ピショフ）によって発明された可能性があります。 ^[5]

銃の火打ち石は、フリントロック式の銃の口に収まるくさび形に成形または割られた火打ち石の破片である。銃の火打ち石は、しっかりと固定するために鉛または革の小片（フリントパッドと呼ばれる）に包まれており^{[6] [7]}、さまざまな武器に合うようにさまざまなサイズで作られていた。^[8]鉱物の瑪瑙の破片を火打ち石の代わりに使用することもできたが、これは成形が難しく費用もかかるため、プロイセンなど火打ち石の鉱床にアクセスできない国でのみ使用されていた。^[9]

現代のフリントロック式射撃手の経験では、良質のフリントは数百発の射撃に使用できるが、確実に射撃するには定期的に研ぐ必要があることが示されている。^[6]摩耗したフリントも、銃から取り外して逆さまに交換すれば、使用を続けることができた。^{[10]それにもかかわらず、}ブラウン・ベス・マスケット銃の弾薬20発入りの箱には、新しいフリントを1個入れるのがイギリスの慣例だった。^[7]当時のアメリカ軍のマニュアルでは、フリント1個で約50発撃つことができるとされていたが、アメリカ軍はイギリスの慣例に従い、兵士に20発につき1個のフリントを支給した。アメリカ軍の遺跡の考古学的調査によると、兵士はほとんど使用せずにフリントを捨てていたことがわかっており、武器の信頼性を確保するために新しいフリントを好んだことを示唆している。^[10]熟練した職人は1日に数千個の銃用のフリントを作ることができたため^{[8] [10]}、それらは1個当たりかなり安価な品物であった。

戦時中、何百万もの火打ち石が必要となり、英国では、火打ち石を採掘してそれを割ることが、サフォーク州ブランドン周辺で大きな家内工業となった。この地域は、かつて新石器時代に大規模な火打ち石採掘が行われていた場所である。 ^[11] 1804年、ブランドンは英国軍に毎月40万個以上の火打ち石を供給していた。^[8] しかし、火打ち石の割石工は、火打ち石の粉塵を吸い込むことで、珪肺症、いわゆる「割石工腐敗症」を患っていた。[ 12 ]^これが原因で、ブランドンの火打ち石職人の4分の3が早死にしたと言われている。^[13]

ブランドン銃のフリントは、他の産地のフリントよりも不発率が低いため、高く評価されていました。^{[14]ブランドン銃のフリントは、}ナポレオン戦争中および戦争後に最盛期を迎え、ほぼ独占状態で世界中に輸出されました。その後、フリントロック式がパーカッションロック式に置き換えられると、急速に衰退しました。^{[9]しかし、ブランドンは}クリミア戦争中にトルコ軍に年間1100万個のフリントを供給し^[14]、1960年代までアフリカにフリントを輸出していました。^[15]

フランスでは、17世紀から19世紀にかけて、銃火打ち石の生産はミュズヌとクフィという小さな町を中心に行われていました。^[15]ミュズヌには、この産業に関する小さな博物館があります。色の違いや製造方法がわずかに異なるため、考古学者はイギリス製とフランス製の火打ち石を区別することができます。^{[10] [16]}フランスは、1780年頃まで銃火打ち石の世界的支配的な供給国でした。その後、イギリスの産業がフランスを凌駕し始めました。^[10]

北米では、フランスやイギリスから輸入されたフリントが主に使用されていました。1776年に米国議会は銃用フリントの国内生産を認可しましたが、産業は確立されませんでした。^[10]米国東部では、先住民が石の槍の穂先を加工して独自の銃用フリントを作ったと伝えられています。^{[16]彼らは地元の}チャートを使ってゼロからフリントを作ることもありましたが、入手できる場合は輸入されたヨーロッパのフリントを好んでいました。^[10]

21世紀でも小規模なフリント供給業者は存在し、オリジナルやレプリカのフリントロック式銃器を撃ち続ける歴史的な銃愛好家に供給している。^[6]

ガンロックは大砲を発射するフリントロック機構である。これは海軍砲術における重要な革新であり、1745年にイギリス海軍によって初めて使用された。古い大砲に後付けすることができなかったため、その使用はゆっくりと広まっていった。トラファルガーの海戦（1805年）の時点では、フランスはまだこれを一般的に採用していなかった。^[17]

初期の大砲の射撃方法は、火薬を詰めた銃の点火口に、火薬台（木の棒の先に火薬のついた棒）を当てるというものだった。この方法は危険で、動いている船から正確に射撃することは不可能だった。なぜなら、反動を避けるために横に立って大砲を撃たなければならなかったし、火薬台を当ててから実際に大砲が発射されるまでにかなりの時間差があったからである。^[17]

ガンロックは、ランヤードと呼ばれる紐を引っ張って操作した。砲長は砲の後ろに立ち、砲の反動範囲外の安全な位置から砲を視認し、船の揺れで砲が敵の砲の位置に来た時に発砲することで、砲弾が海面に落ちたり敵の甲板を飛び越えたりするのを防いだ。ガンロックは散布した起爆薬を使用しないため、砲の装填はより速く、より安全だった。主薬は、装填中に点火口から押し出され、主薬の入った薬莢を突き刺す起爆薬を詰めたクイルによって点火された。^[17]

ガンロックの導入後も、リンストックは保持されましたが、それは射撃のバックアップ手段としてのみでした。

初期の地雷、フーガスの中にはフリントロック式爆発装置が使われたものもあった。フリントロック式爆発装置はコングリーヴロケットの発射にも使われた。^[18]

フリントロック式火口ライター、または火口ピストルは、18世紀から信頼性の高いマッチが発明されるまで裕福な家庭で使用されていた器具です。小型のフリントロック式ピストルに似ていますが、銃身がなく、キャンドルホルダーと脚が付いているため、垂直に立てることができます。引き金を引くと、フリッツェンからの火花が皿の中の乾燥した火口に点火し、そこからすぐにキャンドルに火がつきます。この器具は、火を起こすための迅速かつ信頼性の高い光源と炎を提供しました。^[19]

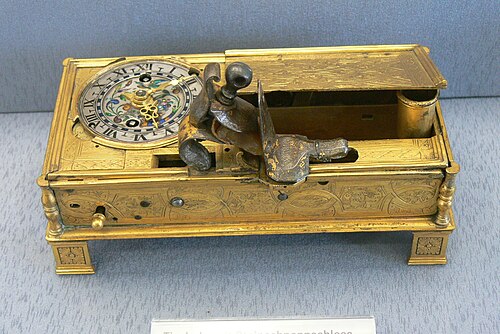

ベルを鳴らすだけでなく、火打ち石でろうそくに火を灯す目覚まし時計も存在する。18世紀にドイツとオーストリアで作られたこれらの時計は、大英博物館^[20]とロシアのエルミタージュ美術館^[21]のコレクションに保存されている。 1550年に作られた時計は、ニュルンベルクのゲルマン文化国立博物館（ Germanisches Nationalmuseum ）に所蔵されている 。
