地平線越えレーダー

水平線超えレーダー（OTH）は、時には水平線超えレーダー（BTH）とも呼ばれ、通常のレーダーの距離限界であるレーダー水平線を超えた、典型的には数百から数千キロメートルの非常に長い距離にある目標を検出できるレーダーシステムの一種である。いくつかのOTHレーダーシステムは、1950年代から1960年代にかけて早期警戒レーダーシステムの一部として配備され始めたが、航空機搭載型早期警戒システムが一般的にこれらに取って代わった。冷戦の終結以来、正確な長距離追跡の必要性が重要性を失ってきたため、OTHレーダーは最近復活し、より安価な地上設置型レーダーが再び海上偵察や麻薬取締りなどの役割に考慮されるようになっている。

ほとんどのレーダーで使用される電波の周波数はマイクロ波で、直線的に伝わります。このため、地球の曲率により、レーダーシステムの検出範囲は一般に地平線上にある物体（レーダー送信機の位置と高度にいる人間が少なくとも理論的には航空機を見ることができる必要があるため、一般に「視線」と呼ばれます）に制限されます。たとえば、10 m（33 フィート）のマストの上に設置されたレーダーは、大気の屈折効果を考慮すると、地平線までの距離が約 13 km（8.1 マイル）です。ターゲットが地表より上にある場合、この範囲はそれに応じて拡大されるため、同じレーダーで 10 m（33 フィート）の高さのターゲットを 26 km（16 マイル）の距離から検出できます。アンテナを高い山に設置すると、範囲をいくらか拡大できますが、一般に、視線範囲が数百 km を超えるレーダーシステムを構築することは非現実的です。^[1]

OTHレーダーは、その限界を超えて見るためにさまざまな技術を使用しています。最も一般的に使用されている技術は2つあります。1つは、電離層で信号を屈折させて非常に長距離の検出を行う短波システムです。 ^{[1]もう1つは、}回折により地球の曲率に沿って地平線を超えて到達する低周波の電波を使用する表面波システムです。これらのシステムは、小型の従来型レーダー設備から100キロメートル程度の検出範囲を実現します。チャープ送信機を使用して一連の高周波をスキャンできます。

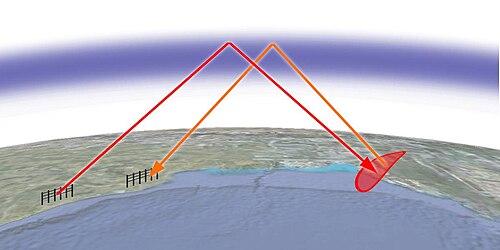

最も一般的なタイプの OTH レーダーである OTH-B (後方散乱) ^{[3] は、}スカイウェーブまたは「スキップ」伝播を使用します。この伝播では、短波電波が大気中のイオン化層である電離層で屈折し、ある程度離れた地球に戻ります。この信号の少量は、目的のターゲットで散乱されて空に戻り、再び電離層で屈折し、同じ経路で受信アンテナに戻ります。この動作が定期的に見られる周波数範囲は、 3～30 MHz のスペクトルの高周波 (HF)または短波部分のみです。使用する最適な周波数は、大気の状態と太陽黒点周期によって異なります。これらの理由から、スカイウェーブを使用するシステムでは、通常、後方散乱信号の受信をリアルタイムで監視して、送信信号の周波数を継続的に調整します。^[1]

レーダーの解像度は、ビームの幅とターゲットまでの距離によって決まります。たとえば、ビーム幅が 1 度のレーダーで、ターゲットが 120 km (75 マイル) の距離にある場合、ターゲットは 2 km (1.2 マイル) の幅で表示されます。最も一般的な周波数で 1 度のビームを生成するには、幅 1.5 km (0.93 マイル) のアンテナが必要です。屈折プロセスの物理的性質により、実際の精度はさらに低くなり、距離解像度は 20 ～ 40 km (12 ～ 25 マイル)、方位精度は 2 ～ 4 km (1.2 ～ 2.5 マイル) 程度が推奨されています。2 km の精度でも、早期警戒には役立ちますが、武器の発射には役立ちません。^[1]

もう一つの問題は、屈折プロセスが信号と電離層の間の角度に大きく依存し、通常は地平線から約2～4度の範囲に制限されることです。この角度でビームを作るには、通常、信号が送信される経路に沿って巨大なアンテナアレイと反射率の高い地面が必要であり、アンテナの前方3キロメートル（1.9マイル）にも及ぶ金網マットを設置することで反射率を高めることがよくあります。^[1] OTHシステムはこのように構築に非常に費用がかかり、基本的に移動できません。

屈折ごとに損失が生じるため、この「後方散乱」信号は非常に小さく、これが OTH レーダーが 1960 年代まで実用化されなかった理由の 1 つです。このとき、超低ノイズ アンプが初めて設計されました。地面または海から屈折した信号は、「ターゲット」から屈折した信号に比べて非常に大きいため、ターゲットを背景ノイズから区別するために何らかのシステムを使用する必要があります。これを行う最も簡単な方法は、ドップラー効果を使用することです。これは、移動する物体によって生じる周波数シフトを使用して速度を測定するものです。元の送信周波数に近いすべての後方散乱信号をフィルタリングすることで、移動するターゲットが見えるようになります。このプロセスを使用すると、1.5 ノット (2.8 km/h) という低速でも、わずかな動きでも見ることができます。^[1]

この基本概念は、現代のほぼすべてのレーダーで使用されていますが、OTHシステムの場合は、電離層の動きによってもたらされる同様の効果により、かなり複雑になります。ほとんどのシステムでは、電離層の動きを測定し、メインレーダーの反射をリアルタイムで調整するために、電離層に直接送信する2番目の送信機を使用していました。これを行うにはコンピューターを使用する必要があり、これが、OTHシステムが1960年代に高性能なソリッドステートシステムが導入されるまで、真に実用化されなかったもう1つの理由です。^[1]

2 つ目のタイプの OTH レーダーは OTH-SW (表面波) と呼ばれ、^{[3] は}長波帯のはるかに低い周波数を使用します。これらの周波数の電波は障害物を迂回して地球の湾曲した輪郭に沿って地平線を越​​えて移動します。ターゲットから反射されたエコーは同じ経路で送信機の位置に戻ります。これらの地上波は海上で最も長い範囲をカバーします。電離層高周波システムと同様に、これらの地上波システムから受信される信号は非常に低く、非常に高感度の電子機器が必要です。これらの信号は地表近くを移動し、周波数が低いほど解像度が低くなるため、低周波システムは一般に航空機ではなく船舶の追跡に使用されます。ただし、バイスタティック技術とコンピューター処理を使用すると解像度を高くできるため、1990 年代から使用されています。

レーダーのクラッターは、 OTHのターゲット検出能力を低下させる可能性があります。^{[4] [5]このようなクラッターは、}地磁気嵐やその他の宇宙天気現象によって引き起こされる電離層の擾乱などの大気現象によって引き起こされる可能性があります。この現象は、太陽風が地球の磁気圏に及ぼす影響により、電離層プラズマに対流パターンが生じる地磁気極付近で特に顕著です。^[4]

ソ連の技術者は、1949年に「ヴェイヤー」と呼ばれる、最初の実用的OTHシステムと思われるものを開発したことが知られている。しかし、このシステムに関する情報は西側の情報源ではほとんど入手できず、その運用の詳細は不明である。ソ連のチームは1960年代から70年代までさらなる研究を行わなかったことが知られている。^[6]

効果的な OTH システムに関する初期の研究の多くは、米国海軍研究所(NRL)のウィリアム J. セイラー博士の指導の下で行われました。この研究は「プロジェクト ティーピー」(セイラーのプロジェクト) と呼ばれました。最初の実験システムであるMUSIC (多重記憶、統合、相関) は 1955 年に運用が開始され、ケープ カナベラルでの 600 マイル (970 km) 離れたロケット発射や、ネバダ州での 1,700 マイル (2,700 km) 離れた核爆発を検知することができました。^[7]運用可能なレーダーのテストベッドとして、大幅に改良されたシステムが 1961 年にチェサピーク湾にMADRE (磁気ドラム レーダー装置) として構築されました。このシステムは、わずか 50 kW の放送電力を使用して、3,000 km (1,900 マイル) 離れた航空機を検知しました。^{[6] [N 1]}

名前が示すように、NRL システムは両方とも、磁気ドラムに保存された返送信号の比較に依存していました。レーダー表示から乱雑さを取り除くために、戦後期および戦後の多くのレーダー システムでは、受信した信号を次の信号パルスが到着するまでの時間だけ保存する音響遅延線が追加されました。遅延線に保存された信号の反転バージョンに新しく到着した信号を追加することで、出力信号には 1 つのパルスから次のパルスへの変化だけが含まれます。これにより、近くの丘やその他の物体などの静的な反射が除去され、航空機などの移動物体だけが残ります。この基本概念は長距離レーダーにも有効ですが、遅延線をレーダーのパルス繰り返し周波数(PRF) に合わせて機械的にサイズ調整する必要があるという問題がありました。長距離での使用では、PRF は最初は非常に長く、異なる距離を視野に入れるために意図的に変更されました。この用途では遅延線は使用できませんでしたが、最近導入された磁気ドラムが便利で簡単に制御できる可変遅延システムを提供しました。

もう一つの初期の短波OTHシステムは、1960年代初頭にオーストラリアで構築されました。これは、4波長離れた位置に配置された複数のアンテナで構成され、システムは位相シフトビームフォーミングを使用して感度の方向を操作し、シンガポール、カルカッタ、英国をカバーするように調整できました。このシステムは、アンテナアレイで25マイル（40 km）の電気ケーブルを使用しました。^[7]

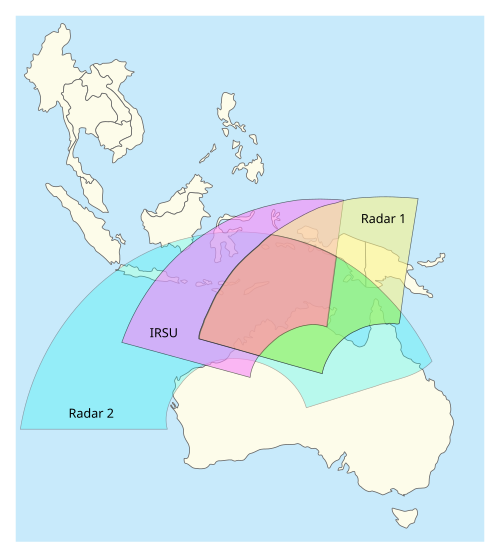

より最近では、オーストラリア国防省が1998年に開発し、2000年に完成したジンダリー運用レーダーネットワークがあります。これは、オーストラリア空軍の第1レーダー監視ユニットによって運用されています。ジンダリーは、OTH-Bを使用したマルチスタティックレーダー（複数の受信機）システムであり、長距離とステルス対策の両方の機能を備えています。公式の射程範囲は3,000キロメートル（1,900マイル）ですが、1997年にプロトタイプは5,500キロメートル（3,400マイル）以上離れた中国^[8]によるミサイル発射を検知することができました。

ジンダリーは米国のOTH-Bの1MWと比較して560kWを使用しますが、電子機器と信号処理が大幅に改善されたため、1980年代の米国のシステムよりもはるかに優れた範囲を提供します。^[9]

OTH 0100レーダーは、従来のレーダーの直接視線を超えて、海岸から200海里（370km、230マイル）以上離れた船舶を監視することができます。^[10]

カナダは、30年以上にわたり、200海里の排他的経済水域（EEZ）の監視に高周波表面波レーダー（HFSWR）の使用を検討してきました。研究は、1984年に廃止されたLORAN-A航行ビーコンを再利用して、航空機、船舶、氷山の追跡実験を行うことから始まりました。^[11] 研究はその後10年間継続され、1999年にカナダはニューファンドランド島のケープレースとケープボナビスタに2つのSWR503 HFSWRシステムを設置しました。^[12]これらの施設は2000年に技術評価を受け、その後2002年にアップグレードと運用評価が行われました。^[13] 以下は、カナダ国防省が実施した2002年10月の運用評価 (OPEVAL) からの引用です。^[14] 「HFSWRは、認識された海洋画像 (RMP) への有益な追加です。評価されたすべてのデータソースの中で、ほぼリアルタイムの情報更新を提供する唯一のセンサーでした。頻繁にレポートを提供し、カバーエリア内の水上ターゲットの信頼性の高い追跡を概ね実証しました。HFSWRシステムを他のデータソースと組み合わせると、RMPの全体的な品質を向上させる相乗効果がありました。さらに、監視関連の戦力計画シナリオへの潜在的な貢献の分析から、RMPが新しいデータソースとしてHFSWRを追加することで恩恵を受けることは明らかでした。」SWR503レーダーの国際販売に続き、運用システムがアジア (2008年) とヨーロッパ (2009年) に設置されました。^[15] 2007年、カナダのシステムは、主要なスペクトルユーザーへの有害な干渉の可能性に対する懸念により運用が停止されました。^[16] 2010年、EEZの低コスト監視を提供するHFSWRの独自の機能により、技術の再評価が行われ、その後、動的スペクトル管理の使用により割り当てなし、干渉なしの運用を可能にする感知適応技術の原理に基づく第3世代（3rd Gen）HFSWRシステムが開発されました。追加の開発には、範囲性能の向上、位置精度の向上、誤った追跡の削減、追跡開始の早期化が含まれていました。^[17] 2019年6月、MAEROSPACEは、カナダのHFSWRシステムとその派生製品を設計、製造、国際的に販売するためのグローバルライセンスを付与されました。^[18]

中国では多数のOTH-BレーダーとOTH-SWレーダーが運用されていると報告されている。^[19]しかし、これらのレーダーからの送信は、他の国際ライセンスユーザーに多大な干渉を引き起こしている。^{[20] [21]}

温州にある中国のOTH-Bレーダー1セットの送信機と受信機がGoogleマップで見つかりました。

THAADが韓国に配備された後、内モンゴルにOTH-Bセットが追加された。^[21]

フランスは1990年代にNOSTRADAMUSと呼ばれるOTHレーダーを開発した^[22]（NOSTRADAMUSはNew Transhorizo​​n Decametric System Applying Studio Methods（フランス語：nouveau système transhorizo​​n décamétrique appliquant les méthodes utilisées en studio）の略である。）1999年3月、OTHレーダーNOSTRADAMUSはコソボへ飛行中のノースロップB-2スピリット2機を探知したと言われている。このレーダーは2005年にフランス軍に配備され、現在も開発中である。このレーダーは、放射と受信（モノスタティック）に使用される星型アンテナフィールドに基づいており、360度の円弧で3,000キロメートル（1,900マイル）を超える範囲で航空機を探知することができる。使用される周波数範囲は6〜30MHzである。

2009年に正式に開始されたフランスのSTRADIVARIUS研究プロジェクトは、最大200海里（370km; 230マイル）沖合までの海上交通を監視できる新しい水平線上レーダー（高周波表面波レーダー – HFSWR）を開発しました。デモンストレーションサイト^[23]は、現在DIGINEXTによって販売されているシステムの24時間365日の機能を披露するために、2015年1月からフランスの地中海沿岸で稼働しています。

インドは様々な長距離・短距離レーダーを開発してきた。現在、インドは運用可能な地平線越えレーダーを保有していないが、インドのミサイル防衛システムの一部であるインドのソードフィッシュ長距離追跡レーダーは、最大射程距離が800キロメートル（500マイル）で、現在1,500キロメートル（930マイル）にアップグレードされている。^{[24] [25]}

DRDOのLRDEはOTHレーダーのプロトタイプに取り組んでいます。システムの設計作業はすでに完了しており、プロトタイプのOTHは2021年後半までに実現される予定です。プロトタイプには2つの異なるタイプのアレイがあり、物体を追跡するために使用する最適な周波数を決定します。既存のシステムの試験が成功した後、インドは同じ設計に基づいて大型のOTHレーダーを開発する予定です。^{[26] [27]}

イランはセペールと呼ばれるOTHレーダーの開発に取り組んでおり、その射程距離は3,000キロメートル（1,900マイル）と報告されている。^[28]現在運用中である。^[29]

ソ連も1950年代初頭からOTHシステムを研究していた。最初の実験モデルは1949年に建造されたヴェイヤー（手扇）と思われる。ソ連の次の本格的なプロジェクトは、オデッサ近郊の黒海沿岸のムィコラーイウ郊外に建造されたドゥガだった。東方を狙ったドゥガは1971年11月7日に初走行し、極東や太平洋からノヴァヤゼムリャの試験場までミサイル発射を追跡するのに有効に使用された。

これに続いて、西側ではスティール ヤードとして知られる最初の運用システムDuga-1が 1976 年に初めて放送されました。チェルノブイリ近郊のゴメリ郊外に建設され、北方を向いてアメリカ本土をカバーしました。^{[出典が必要]}短波ラジオ帯域の真ん中で大きく反復するパルスのため、アマチュア無線家から「ロシアのキツツキ」として知られるようになりました。ソ連は最終的に、主に民間航空機が使用する特定の長距離空対地通信に干渉するため、自らが発信源であると認めることなく、使用する周波数を変更しました。^{[出典が必要] 2 番目のシステムはロシア極東の}コムソモリスク・ナ・アムーレの近くに設置され、アメリカ本土とアラ​​スカをカバーしました。^{[出典が必要]}

2014年初頭、ロシアは3000キロメートル以上をカバーするコンテナ^{と呼ばれる新しいシステムを発表しました。 [30]}

ポドソルヌフ（ひまわり）^[31] - 海岸地平線短波局短距離レーダー。450キロメートル（280マイル）の距離にある水上および空中目標を検出するように設計されている。200マイル（320キロメートル）経済水域内の沿岸水上および航空管制システムで使用するために設計されている。^[32]「ひまわり」を使用すると、オペレーターは、電波地平線を越​​えた最大300個の沖合物体と100個の空中物体を自動的に同時に検出、追跡、分類し、その座標を船舶や防空システムの標的システムと兵器に提供することができる。このレーダーは2008年に国家試験に合格した。オホーツク海、日本海、カスピ海の3つの局が稼働している。

最初の実際に運用可能な開発は、1960年代後半に建設が開始されたコブラミストとして知られる英米のシステムでした。コブラミストは巨大な10MWの送信機を使用し、サフォークに設置された場所からソ連西部上空の航空機を探知することができました。しかし、1972年にシステムのテストが開始されたとき、予期せぬノイズ源により、ほとんど使用できなくなりました。ノイズ源は特定されず、1973年にサイトは放棄されました。^[33]

同時代初期の英国/米国のシステムには以下のものがあります。

• キプロスと沖縄のイギリス空軍アクロティリ基地に設置されている。^[34]コブラシューはRCA社が設計したオーバー・ザ・ホライズン（バックスキャッター）（OTH-B）レーダーであると報告されており、ソ連内部の弾道ミサイル実験を監視するために設計され、キプロスの西部主権基地地域（アクロティリ）に設置されている。^[35]出典は「米国の機密解除文書」。1964年頃から設置されているが、いつ退役したか、退役したかどうかについては不明。
• シュガーツリーレーダーシステム。

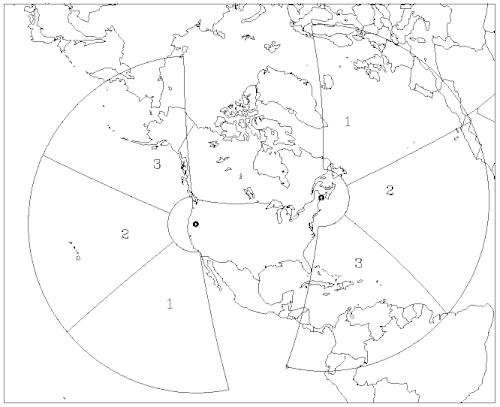

アメリカ空軍 ローマ研究所は、 AN/FPS-118 OTH-Bで最初の完全な成功を収めた。^[36] 1MWの送信機と別の受信機を備えたプロトタイプがメイン州に設置され、900〜3,300キロメートル（560〜2,050マイル）の60度の円弧をカバーした。その後、モスクワ空軍基地に恒久的な送信施設、コロンビアフォールズ空軍基地に受信施設、そしてメイン州バンゴーにそれらの間の運用センターが建設された。受信機を追加することでカバー範囲を拡張でき、180度の円弧（各60度の部分は「セクター」と呼ばれる）を完全にカバーすることができる。

GEエアロスペースが開発契約を獲得し、既存の東海岸システムを2セクター拡張するとともに、西海岸にさらに3セクターシステム、アラスカに2セクターシステム、南向きの1セクターシステムを構築した。1992年、空軍は米国南東部国境をカバーできるように、東海岸の3セクターのうち南側で時計回りに15度カバー範囲を拡張する契約を結んだ。さらに、範囲は赤道を越え、3,000マイル（4,800 km）に拡張された。これは、ランダムな時間に週40時間運用された。レーダーデータは、マイアミの米国税関/沿岸警備隊C3Iセンター、キーウェストの統合任務部隊4運用センター、キーウェストの米国南方軍運用センター、パナマの米国南方軍運用センターに送信された。^[36]

中央地平線後方散乱レーダーシステム

計画されている4つのOTH-Bシステムは、北米の東、西、南の周囲に監視ゾーンを確立します。中央レーダーシステム（CRS）は、北米への南のアプローチの周囲をカバーするために必要でした。また、東海岸と西海岸のOTH-Bシステムでカバーされていない沿岸海域をカバーするためにも必要でした。^[37]

CRS は 4 つのセクターから構成され、各セクターは 60 度の弧をカバーし、合計 240 度の弧をカバーします。これには、メキシコ湾、メキシコの陸地、メキシコの西と南の太平洋を含む、北米の西、南西、南東、東のアプローチが含まれます。CRS はまた、OTH-B システムが受信アンテナから 500 海里を超える距離でのみ機能するため、ECRS と WCRS ではカバーされない北米の東海岸と西海岸に沿った沿岸地域もカバーします。したがって、CRS は、ECRS と WCRS の監視エリアと重複するこれらのエリアを完全にカバーします。^[38]

冷戦の終結により、メイン州の2人の上院議員の影響力は作戦を救うのに十分ではなく、アラスカと南向きの施設はキャンセルされ、それまでに完成した2つの西部セクターと東部セクターは電源が切られ、「温蔵」状態に置かれ、必要に応じて再び使用できるようになった。^[39] 2002年までに、西海岸の施設は「冷蔵」状態に格下げされ、管理人によって最小限のメンテナンスのみが行われるようになった。

施設撤去の実現可能性に関する研究が開始された。一般からの意見や環境調査の期間を経て、2005年7月に米空軍航空戦闘軍は「西海岸施設の地平線後方散乱レーダーの機器撤去に関する最終環境評価」を発表した。^[40]西海岸セクターの送信施設であるオレゴン州クリスマスバレー郊外のクリスマスバレー空軍基地とカリフォルニア州トゥーレレイク近郊の受信施設にあるすべてのレーダー機器を撤去することが最終決定された。この作業は2007年7月までにアンテナアレイの解体と撤去によって完了し、各施設の建物、フェンス、ユーティリティインフラはそのまま残された。^[41]

2018年には、西太平洋の航空・海上監視を拡大するための技術プロトタイプである高周波戦術多目的水平線レーダー（TACMOR）の開発が開始された。^{[42] 2022年には}パラオにTACMORレーダー基地を建設することが合意され、2026年に運用開始が予定されている。^{[43] [44]}

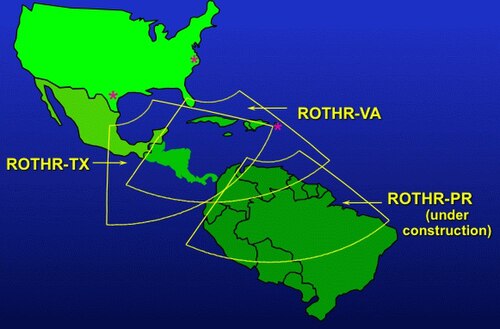

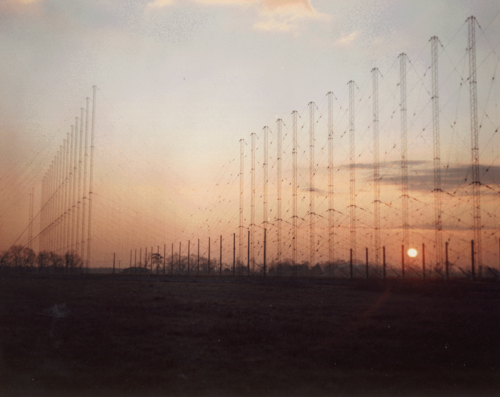

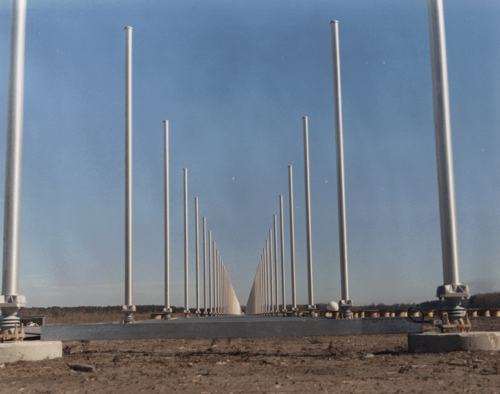

アメリカ海軍は、 500〜1,600海里（925〜3,000 km）の範囲で64度のくさび形の領域をカバーする独自のシステム、AN/TPS-71 ROTHR（移動式地平線上レーダー）を開発した。ROTHRはもともと、太平洋上の船舶や航空機の動きを監視し、交戦前に艦隊の協調運動を可能にすることを目的としていた。1991年に、プロトタイプのROTHRシステムがアラスカ州アムチトカの孤立したアリューシャン列島に設置され、ロシア東海岸を監視した。それは1993年まで使用され、その後、機器は保管場所に移された。最初の生産システムは、受け入れテストのためにバージニア州のテストサイトに設置されたが、その後、中米とカリブ海をカバーする違法薬物取引に対抗するために移行された。 2 番目の生産型 ROTHR は後にテキサスに設置され、カリブ海の同じ地域の多くをカバーするだけでなく、太平洋から南はコロンビアまでカバーしています。また、麻薬密売対策の役割も果たしています。3 番目で最後の生産システムはプエルトリコに設置され、赤道を越えて南米の奥深くまで麻薬対策監視を拡張しました。^{[引用が必要]}

オーバーホライズン レーダーのもう 1 つの一般的な用途は、地上波としても知られる表面波を使用するものです。地上波は、1.6 MHz 未満の中波 AM 放送や、より低い周波数でのその他の送信の伝搬方法を提供します。地上波伝搬では、地上からの距離が長くなるにつれて信号が急速に減衰するため、このような放送局の多くは範囲が限られています。ただし、海水は伝導率が高いため、100 キロメートル (62 マイル) 以上の距離まで地上波を伝送できます。このタイプのレーダー、表面波 OTH は監視に使用され、最も一般的には 4 MHz から 20 MHz の間で動作します。周波数が低いほど伝搬は良好ですが、小さなターゲットからのレーダー反射は悪くなるため、通常、ターゲットの種類によって最適な周波数が異なります。

地平線越えレーダーに対する別のアプローチは、はるかに低い周波数のクリーピング波または電磁表面波を使用することです。クリーピング波は回折により物体の背面に散乱する波で、たとえば両耳で片側の音が聞こえるのはこれが理由であり、初期の通信やラジオ放送はこのようにして実現されました。レーダーの役割では、問題のクリーピング波は地球の周りを回折しますが、返された信号を処理するのは困難です。このようなシステムの開発は、利用可能な処理能力が急速に向上したため、1980 年代後半に実用的になりました。このようなシステムは、表面波(OTH-SW)として知られています。

最初に配備されたOTH-SWシステムは、日本海の交通を監視するために配置されていたソ連のシステムのようです。より新しいシステムは最近、カナダの沿岸監視に使用され、現在はMaerospaceによって販売されています。^[45] オーストラリアも高周波表面波レーダーを配備しています。^[46]
