マップレイアウト

地図レイアウトは、地図構成または（地図作成）ページレイアウトとも呼ばれ、地図デザインの一部であり、ページ上にさまざまな地図要素を組み立てる作業です。これには、地図画像自体のほか、タイトル、凡例、スケールインジケーター、差し込み地図、その他の要素が含まれます。バランス、ゲシュタルト、視覚的階層など、グラフィックデザインのページレイアウトに似た原則に従います。地図構成という用語は、地図画像自体の中に特徴や記号を組み立てることにも使用されるため、混乱を招くことがあります。これら 2 つのプロセスは、いくつかの共通の設計原則を共有していますが、実際には異なる手順です。レイアウトデザインの同様の原則は、大型の壁掛け地図から書籍のイラスト、インタラクティブな Web マップまで、さまざまなメディアで作成された地図に適用されますが、各メディアには独自の制約と機会があります。^[1]

地図デザインの多くは地理的な現実（つまり、物事のありのままの姿と場所）によって制約されるが、地図製作者は地図画像をデザインするよりもレイアウトにおいて自由度が高い。そのため、ページレイアウトは、地図製作の他のどの側面よりも、独自のレイアウト原則を持つグラフィックデザインとの共通点が多い。この関係によるもう1つの影響は、地図製作の専門家がこれらの原則を広く採用している一方で、学術的な地図製作者によるこのテーマに関する独自の研究は他の側面と比べて比較的少ないということである。ルドルフ・アルンハイムの作品、特に1954年の『芸術と視覚知覚』は、学術的な地図製作の形成期に特に影響力があり、現在でも地図製作の教科書で定番として引用されている。^[2]実際には、出版チームでは、レイアウト部分を地図製作者ではなくプロのグラフィックデザイナーが担当するのが一般的である。

地図レイアウトに最も適用可能な主要な設計原則は次のとおりです。^[3]

• 注意の流れ: 地図を読むことは、地図の利用者が地図から情報を収集し、その情報から解釈や判断を下すことを必要とする、多くの場合複雑なプロセスです。したがって、このプロセスでは、ページのある部分から別の部分へと注意を頻繁に移すことが伴います。^[4]地図製作者は、読者に本のページのように特定の順序で地図を読むように強制することはできませんが、優れたデザインは、視線の移動量を減らすなど、地図を本来の目的で使用しやすくするような方法で注意の流れに微妙に影響を与えることができます。^[5]この例としては、地図の目的を明確に伝え、プロセスの最初に気付くように地図のタイトルをデザインすることや、説明されている記号を地図内の対応する記号とすばやく簡単に比較できるように凡例をデザインすることが挙げられます。
• 視覚的階層: 注意の流れに大きく影響するものの 1 つは、ページ上の要素の見かけの重要性、つまり読者が最初に、次に、何に気づくかです。地図画像内のシンボルと同様に、地図画像全体、およびその他のレイアウト要素には、視覚的な「重み」があり、これは通常、ページの背景や周囲の要素とのコントラストによって決まります。したがって、地図製作者の目標は、地図の目的に応じて、最も重要なものと最も重要でないもの、または最初に目にするものと最後に目にするものの概念的な階層に一致する視覚的階層を作成することです。視覚変数、特にサイズ、値(暗さ)、テクスチャの複雑さの使用は、視覚的階層の構築に特に役立ちます。また、ネガティブ スペースまたは空白の賢明な使用も同様です。
• バランス: 芸術的な意味でのバランスとは、レイアウトがページ全体に均等に分散されている感覚です。これは、物理的なバランス感覚に似ています。物理的なバランス感覚では、各ページ要素は重量 (視覚的な階層における重量と実質的に同じ) を持つと考えられ、各重量によって生成される「トルク」とページの中心からの距離の合計はゼロになります。^{[2]バランスは、対称性と要素の均等な配置 (より簡単ですが、退屈と見なされることが多い) によって}受動的に達成することも、まったく異なる要素を異なる間隔で配置することで動的に達成することもできますが、それでもバランスが取れています。
• 秩序: マップの要素はさまざまな方法で配置できます。それらの配置は、注意の流れに大きな影響を与えます。^[6]バランスと同様に、受動的な秩序は、要素を均等で対称的なグリッド パターンに厳密に配置することで実現されます。これはプロフェッショナルと見なされることが多いですが、退屈になる可能性があります。動的な秩序は、配置にランダム性や不均一性をもたらし、興味や熱意の反応を引き起こす可能性がありますが、極端にすると、無計画で子供っぽく、雑然とした印象を与えます。レイアウトの秩序に対するもう 1 つのアプローチは、各要素がきれいな線と境界線を使用して他の要素から区別される区画化されたレイアウト(明確で強力に組織化された秩序を確立しますが、多くの場合、ぎこちなく見えます) と、要素が重なり合って互いに流れ込むことができる流動的なレイアウト(統一された動的な秩序を確立しますが、混乱を招く可能性があります) の間で異なります。 ^[1]したがって、レイアウト設計とは、これらのさまざまなアプローチのバランスを見つけて、両方の長所を実現することです。
• 調和: 地図の要素は、個々に役割を果たすだけでなく、美的にも機能的にも連携して機能する必要があります。視覚的な階層、バランス、秩序はすべて調和の側面として考えることができますが、書体や色の賢明な選択も同様に調和の側面として考えることができます。^[6]
• ゲシュタルト美学: これらすべてが組み合わさって、地図を見る人の心に即座に全体的な印象や感情的な反応を与えます。これは単に美しさと醜さの問題ではなく、明瞭さと雑然とした感じ、権威と疑わしさ、プロが作成したものと無計画または素人っぽいものなど、より実用的な反応も含まれます。これらは、地図が意図した目的を達成する上でどれだけ成功するかに直接影響します。

地図レイアウトには、地図そのものに加えてさまざまな要素が含まれています。以下は地図レイアウトの一般的な要素です。^[7]

地図周囲とは、読者が地図を解釈するのに役立つ補助的なオブジェクトまたは要素のいずれかです。一般的な地図周囲要素には、タイトル、凡例、北向き矢印、スケールバー、境界線、ソース情報およびその他のテキスト、および挿入地図が含まれます。^[8]

地図の背景は、一見重要ではないように思えるかもしれませんが、地図の使用においていくつかの積極的な役割を果たします。^{[9]地図の要素の間に「息抜きの余地」を提供し、境界線を使用せずに要素を区別するのに役立ちます。タイトルなどの特定の要素を広い}空白で囲んで分離すると、周囲とのコントラストが増し、視覚的な階層内でその要素が高くなります。

最も重要なのは、背景色によって、地図のシンボルやその他の要素のコントラストの基準が確立され、全体的な視覚的な階層が確立されることです。背景色には、次の 4 つのアプローチが一般的です。

• 紙の地図の伝統的な白い背景により、暗い要素がより目立つようになります。
• 暗い背景は、特にWeb マッピングで最近人気が高まっており、重要なテーマ要素が明るい色または淡い色で象徴され、「光り輝く」ようになっています。
• 陰影付きのレリーフ画像などの中間の背景を使用すると、黒と白の両方のシンボルを目立たせることができますが、適切に実行しないと、何も目立たない「濁った」外観になることもあります。
• 海岸地域では、陸地と水面の図と地のコントラストを強調するために、高コントラストの背景が使用されることがあります。これは基本的に、地図を明るい背景の陸地と暗い背景の海に分割するもので、一貫したデザインにするのは困難ですが、印象的な効果を生み出すことができます。

地図ページの主な要素は、ほとんどの場合、地図画像そのものです。地図画像を視覚階層の最上位に配置するには、通常、地図画像をページ全体に広げる大きさにし、中央に配置します。また、地図画像はページ上の他の要素よりも複雑になる傾向があるためです。^[6]地図を拡大すると、可能な限り最大のスケールになり、地図の詳細をはっきりと表示できるようになります。

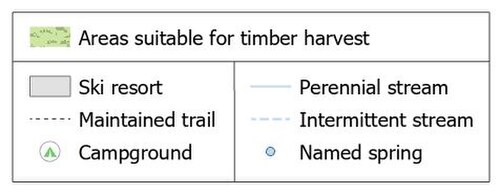

凡例は、地図上の記号、特に直感的または明白でない記号の意味を定義します。^[10]さらに、凡例は、記号をレイヤーと重要性の構造に整理する、主題について教育する、地図の記号がどのように作成されたかを説明するなど、他の目的にも役立ちます。^[11]凡例は、表示されている変数、出版物、または著者に関する詳細を示すこともあります。 多くの場合、凡例は地図を理解する上で重要であるため、凡例を効果的に設計することが重要です。 ゲシュタルトの原則を使用して、凡例の間隔、配置、およびグループ化に関するさまざまなルールセットが作成されています。^{[12] [13]この単語は、古代}ラテン語の複数形であるlegendaに由来し、「読まなければならないもの」を意味します。

タイトルは短く、要点を押さえたものにしましょう。通常、タイトルには地図の場所と地図の主題に関する情報が含まれます。タイトルはレイアウトの視覚的階層の重要な部分でなければなりません。なぜなら、タイトルは人々にその地図が何についてのものかを伝えるからです。^[6]

地図に縮尺を含めることは重要です。縮尺は地図上の特徴と現実世界のサイズの関係を説明するからです。縮尺は通常、縮尺バー、代表的分数 ("1:100,000")、または言葉による縮尺 ("1 インチ = 1 マイル") で表されます。^[14]好まれる縮尺表示の種類は、地図の目的と対象者によって異なります。代表的分数は正確ですが、ほとんどの人はそれが何を意味するのか分かりません。非常に正確にマークされた縮尺バーは、距離の測定が必要な場合に最も役立ちますが、そうでない場合はやりすぎになる可能性があります。Web のストリート マップや地図帳など、一般向けの地図の多くは、サイズ感を伝えるために非常に単純な 1 目盛りの縮尺バーを使用しています。

インセットマップは、メインマップと同じページに含まれる小さな地図です。メインマップに関連する追加情報を表示できます。インセットマップには4つの種類があります。^[6]

• ロケーターマップはメイン マップよりもかなり小さい縮尺で、より大きなコンテキスト内でメイン マップの位置を示すために使用されます。マップされた地域がどこにあるか分からないユーザーにとって、ロケーター マップは特に重要です。
• 詳細インセットはメイン マップよりも大幅に大きなスケールで、メイン マップのより複雑な部分の詳細を表示します。
• テーマ別インセットは、通常はメイン マップと同じ地域をカバーする、異なるが関連するテーマを表示するために使用します。
• 拡張インセットは、米国の地図におけるアラスカとハワイの一般的なインセットのように、連続していない領域に同じテーマのコンテンツを表示します。

北矢印は読者に地図がどの方向を向いているかを示します。地図を見る人がよく知らない地域や、地図が北を上にしていない向きになっている場合には特に重要です。それ以外の場合、特に地理がよく知られている場合には、北矢印は不要な場合があります。北矢印は非常に複雑な場合もあれば、非常に単純な場合もあります。^[14]

補足テキストは、地図や地図の他の要素の背景を説明したり、説明したりするために使用されます。主題図では、地図に見られるパターンの説明や解釈など、地図の目的をサポートするコンテンツを追加するためにテキストがよく使用されます。^[15]テキストブロックの特定のタイプは、地図の構築に関する背景情報を提供する地図メタデータです。データソースの引用と同じくらい単純な場合もありますが、目的と対象者に基づいて選択された地図投影法の選択、著者のクレジット、著作権、作成日やソースデータ、使用された構築方法などの情報も含まれる場合があります。

地図以外の画像をレイアウトに追加する理由は様々です。地図にモデル化されたエリアの写真ビューを提供して、読者がその場所の様子を見ることができるようにすることができます。また、画像を使用してデータポイントの例を示したり、地図の作成方法を示したりすることもできます。地図を後援している機関や企業のロゴも、レイアウト上の画像の一般的な使用法です。^[16]

チャートやグラフは、目的マップをサポートするために、データの非空間的なビューを提供することができます。これにより、時間の経過に伴う変化など、マップよりも適切な方法でデータを視覚化できます。チャートはテーブルやクエリにリンクでき、さまざまなプロパティを設定してカスタマイズできます。インタラクティブにすることもできます。^[17]
