月の旗の組み立て

月面旗アセンブリ( LFA ) は、アポロ計画中に月面に立てられるよう設​​計されたアメリカ合衆国の国旗を含むキットです。このような国旗アセンブリ 6 個が月面に立てられました。ナイロン製の国旗は、1 インチの陽極酸化アルミニウム管で作られた伸縮支柱と水平バーに掛けられました。

旗はアポロ月着陸船(LM) の外側に運ばれ、そのほとんどは、排気ガスの温度が華氏 2,000 度 (摂氏 1,090 度) に達すると計算される状態から保護するため、断熱された管状のケース内の降下用はしごに取り付けられた。組み立ての設計と監督は、テキサス州ヒューストンの有人宇宙船センター(MSC)の技術サービス責任者、ジャック・キンツラーが担当した。旗のうち 6 枚 (月面に立てられなかったアポロ 13 号用の 1 枚を含む) は、政府の供給カタログから発注されたもので、縦 3 フィート x 横 5 フィート (0.91 m x 1.52 m) の大きさであった。最後に月に立てられた旗は、アポロ計画のほとんどの期間、MSC ミッション運用管制室に掲げられていた、幅 6 フィート (1.8 m) の少し大きい旗であった。

1961年にジョン・F・ケネディ大統領が1960年代に人類を月に着陸させ、安全に地球に帰還させるという計画を立案し、1969年1月にリチャード・ニクソン大統領が就任演説でアポロ計画の国際的な方向性を定めた。^[1]

宇宙の果てを探検しながら、一緒に新しい世界へ行きましょう。征服すべき新しい世界としてではなく、共有すべき新しい冒険として。

このことがきっかけで、 NASA内で、最初の着陸時に宇宙飛行士に国連旗を立てさせるというアイデアが生まれました。 ^[2] NASAの職員にアンケートをとったところ、圧倒的な意見がアメリカ国旗を立てることでした。アメリカ国民にアンケートをとったところ、このアイデアが支持されました。ディーク・スレイトンは、乗組員の訓練スケジュールに影響を及ぼさず、寸法と重量の要件を満たしている限り、象徴的な品物を月面に残すことに賛成しました。^[3] NASA長官代行のトーマス・O・ペインは、最初の月面着陸のための象徴的な活動に関する委員会を設立し、 2月25日にウィリス・シャプレーを委員長に任命しました。ペインは委員会に対し、乗組員の安全を危険にさらしたり、ミッションの目的を妨げたりしない象徴的な活動を選択するよう指示しました。それは「人類史上初の月面着陸を米国が成し遂げた歴史的な前進として示す」ものであり、植民地勢力が領有権を主張するために旗を掲げるのと同じように、米国が1967年の宇宙条約に違反して「月を占領している」という印象を与えないものである。 ^[4]

委員会は、月に持ち込んで残す物、降下モジュールに取り付ける物、そして月に持ち帰って地球に持ち帰る物の3つを決定することになっていた。^[3]月に残す物については、委員会は、国連旗、アメリカ合衆国旗、すべての国のミニチュア旗のセット、そしてもう一つの記念標識を月面に残すなど、いくつかの選択肢を検討した。^{[2]委員会は、}スミソニアン協会、議会図書館、アメリカ合衆国公文書管理局、NASA歴史諮問委員会、宇宙会議、および議会の委員会に提案を求めた。求められた提案の中で最も多かったのは、旗を立てることだった。^[3]

委員会は、月面に米国旗を立てることを勧告した。また、月着陸船（LM）の降下段（月に残される予定）に「1969年7月、地球から来た人類は、人類全体の平和のために初めて月面に降り立った」と刻まれた銘板を設置することも勧告した。^[3]

宇宙条約は地球外天体に対する領有権の主張を禁じていたため、一部のアメリカ人は月面に米国旗を立てることに論争が起こる可能性を予想していた。^[2]米国は月に対する領有権を主張する意図がないことは明らかだったため、深刻な論争は発生しなかった。 ^[5]アポロ11号の着陸から4か月後、米国議会は1969年11月に法案を可決し、ニクソン大統領が署名して法律となった。^[6]

アメリカ合衆国の国旗、および他の国旗は、アメリカ合衆国政府によって完全に資金提供されたいかなるミッションの一環としても、宇宙船の乗組員によって月面または惑星の表面に植えられたり、その他の方法で配置されてはならない。この行為は、達成に対する国家の誇りの象徴的なジェスチャーとして意図されており、主権の主張による国家の占有の宣言として解釈されるべきではない。^[6]

1969年7月のアポロ11号ミッションの約3か月前、MSCのディレクターで象徴活動委員会のメンバーであるロバート・ギルルースは、旗の組み立てを設計する人を選ぶ必要があった。彼は、MSCの技術サービス責任者で「ミスター・フィックス・イット」としても知られるジャック・キンツラーにその仕事を依頼した。幼少期に母親がカーテンを掛けていた記憶に触発されたキンツラーは、旗の上部にある縁取りされたポケットに水平の棒を差し込んで旗を支えるというアイデアを思いついた。これにより、旗が地球上で風に漂うのと同じように、空気のない月面では旗が飛んでいるように見えるようになる。^{[7]彼は副部長のデイブ・マククローの助けを借りて、数日間かけて詳細を練り上げた。キンツラーはまた、アポロ月着陸船に取り付けられた}記念プレートの提案、設計、および製作の監督も行った。^[7]

旗そのものは、上部の縁を縫うだけのシンプルな政府支給の 3 x 5 フィート (0.91 x 1.52 m) のナイロン製旗であったが、その包装、環境条件への耐性、展開方法には、小さな技術的課題があった。水平および垂直の支柱は、それぞれ 1 インチのアルミ管で作られ、伸縮する 2 つの部品で構成され、金色に陽極酸化処理されている。宇宙飛行士の宇宙服の制限により、旗竿の全高は、最小 28 インチ (71 cm)、最大 66 インチ (170 cm) に制限されていた。旗の価格は 5 ドル 50 セント、管の価格は 75 ドルであった。^[2]

Annin & Co. は、月面旗の組み立てに使用された旗の製造元として一般的に認められており^[8]、NASA もそのように引用していますが^{[9] [10]、}製造元については不明な点があります。1990 年代に発表された NASA の請負業者のレポートによると、旗はアルミニウムの棒に取り付けやすくするためにラベルとバインディングが削除され、旗を製造した会社に関する識別情報が削除されました^{[11] 。}

アセンブリは、宇宙飛行士の身体的制限を考慮して設計する必要がありました。厚い宇宙服を着ているため、宇宙飛行士の可動範囲と手先の器用さには限界がありました。旗アセンブリは、その制限内で動作するように設計されました。

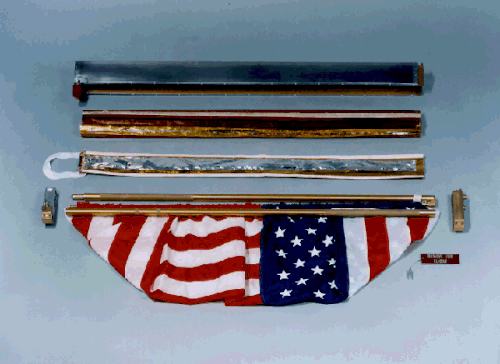

旗の組み立て部品は、着陸船ラダーの左側のすぐ後ろに保管された。降下エンジンからの排気熱のため、着陸中は大抵の場合温度は華氏 250 度 (121 度) だったが、着陸の最後の 13 秒間には華氏 2,000 度 (1,090 度) まで上昇した。旗をこのような極限状態から守るため、旗は二重壁の保護シュラウドに収めなければならなかった。このシュラウドは、サーモフレックス断熱材でアルミニウム層から分離されたステンレス鋼の外側のケースと、内側のケースと旗の間にある数層のカプトン断熱ホイルで構成されている。この断熱材により、旗がさらされる温度は華氏 180 度 (82 度) に制限された。シュラウドの費用は数百ドルと見積もられた。^[2]最後の 3 回の着陸飛行で展開された旗は、ラダーではなく、モジュラー機器収納アセンブリ (MESA、月着陸船の側面から開く機器引き出し) に入れて運ばれた。これにより、熱保護シュラウドの必要性がなくなりました。^[12]

完成したパッケージは、月面の積載物に負担をかけないようにできるだけ軽くする必要があり、重量は9ポンド7オンス（4.3kg）でした。^[2]

以前のアポロ着陸を通じてミッションコントロールセンターのミッション運用管制室 (MOCR) に掲げられていた旗は、最後のミッションであるアポロ17号で月まで飛ばされた。この旗は他の旗よりも20%幅と高さが大きかったため、6フィート (1.8 m) の水平の支柱が必要だった。^[13] ジーン・サーナンとハリソン・シュミットは、2つ目の同一の旗を月まで持ち帰り、飛行後には月面に残された旗と交換するために、飛行管制官のジーン・クランツにそれを手渡した。 ^[14]

アポロ計画で月面に着陸した際には、必ず旗が立てられた。アポロ11号の計画中に旗を立てるのは困難を極めた。アームストロングとオルドリンは旗竿を月面に差し込むのに苦労し、7インチほどの深さまでしか差し込めなかった。旗から離れてみると、旗は自立できることが判明した。^[15]科学者たちは後に、月の塵は地球の塵とは異なる形状をしていることを突き止めた。地球の塵は角が丸いが、月の塵は角が鋭い。月の塵の角が鋭いため、塵同士が引っかかり、中に物を入れるのが困難だった。^[16] バズ・オルドリンは、イーグル着陸船の中心線から約27フィート (8.2 m) の位置に設置されたアポロ11号の旗が、離陸時のロケットの排気ガスの爆風で吹き飛ばされたと報告した。^{[17] [18]}その結果、その後の乗組員は旗を月着陸船からより離れた場所に置くように注意を払った。^[12]

アポロ12号の乗組員ピート・コンラッドとアラン・ビーンは、支柱を水平に保つためのラッチ機構に問題を抱え、広げた旗が斜めに垂れ下がってしまった。^[19]これを受けて、後のミッションでは二重ラッチロック機構を組み込むように改良された。

アポロ 13 号の着陸は、月に到着する前に宇宙船の重大な故障が発生したため中止されました。旗は MESA の外部に保管され、月着陸船アクエリアスが地球の大気圏に再突入した際に破壊されました。

アポロ15号の乗組員が実験を展開する際に問題を抱えたため、旗の設置は当初の予定よりも遅れて、最初の船外活動ではなく2回目の船外活動の終わりに行われました。[ ^{13] [20] LFA}はLMの降下段の側面にあるMESAに保管されました。宇宙飛行士のデビッド・スコットとジェームズ・アーウィンは、最高の写真を撮るために、自分自身、旗、そして月面車をどのようにLMの周りに配置すればよいかを地球上で練習していました。^[20]

^{アポロ17号で使用された旗には、ユニークな}歴史がある。この旗はアポロ11号^{で月まで往復し、その後ミッションコントロール}の壁に掛けられた。ミッション初日、^ジーン・サーナンがタウラス・リトロウ月面谷^に旗を立てた。旗を掲げたサーナンは「これは私の人生で最も誇らしい瞬間の一つだ。保証する」と語った。^[22]

ナイロン製の旗は政府のカタログから購入されたため、宇宙の過酷な環境に耐えられるようには設計されていなかった。一部の専門家は、日光や宇宙放射線の影響で旗の色が白く褪せたり、布地が完全に崩壊したりしたのではないかと推測している。^[23]月探査機（LRO）が撮影した写真の調査によると、アポロ12号、16号、17号のミッションで設置された旗は2012年時点でまだ立っていた。^[17] LROカメラの解像度により、旗の布地の影は見えるがポールは見えないため、旗が完全に崩壊しなかったことがわかる。^{[24][アップデート]}

アポロ11号の現場の写真を調べたところ、写真には旗が写っていないため、旗が倒れたというオルドリンの観察はおそらく正しかったことがわかった。^[25] 2012年時点で^{[アップデート]}、専門家はアポロ14号と15号の旗がまだ立っていたかどうかを判断できなかった。^[26]
