指揮装置（補助予測装置とも呼ばれる）^[1]は、移動する標的に対して三角法による射撃解を継続的に計算し、兵器の射撃要員に指示するために標的データを送信するための機械式または電子式のコンピュータである。

20 世紀の軍艦では、指揮装置は射撃管制システムの一部であり、砲の射程距離と仰角を計算するコンピュータに情報を渡します。通常、船上の位置によって目標の射程距離と方位を測定します。これらの瞬間的な測定値を使用して変化率の値を計算し、コンピュータ (英国海軍の用語では「射撃管制表」) が風向、気温、砲の弾道要因などの他のパラメータを考慮して、正しい射撃方法を予測します。英国海軍は第一次世界大戦中にポレンとドレイヤーの射撃管制表を広く配備し、第二次世界大戦では米国海軍で広く使用されたコンピュータは電気機械式のマーク I 射撃管制コンピュータでした。

船では、主砲の指揮管制塔は、最もよく見える上部構造の高い位置に設置されています。コンピューターはサイズが大きく重いため、第二次世界大戦の時代には、装甲船の装甲甲板の下、船の奥深くにある作戦室に設置されていました。

20 世紀初頭、砲兵隊の砲をゼロ ライン (または「弧の中心」) に向けるために、照準器が野戦砲兵に導入されました。照準器は、間接砲撃の導入に不可欠な要素でした。米国では、これらの照準器は「照準円」と呼ばれていました。照準器は、より短い距離の砲兵測量に、セオドライトの代わりに使用することもできます。最初の照準器は、角度スケール (度と分、グラード、ミルなど) 上で回転するオープン サイトを使用していましたが、第一次世界大戦までに、ほとんどの照準器は光学機器になりました。1990 年代にデジタル砲兵照準器が導入されたことで、照準器は不要になりました。

ディレクターは野外三脚に取り付けられ、地図の北のグリッドを基準に方向付けられました。時間が短い場合、この方向付けには通常、積分コンパスが使用されましたが、計算によって更新されたり (方位角は時角、方位角は北極星)、測量技術によって測量制御点から「運ばれた」りしました。1960 年代には、ジャイロスコープによる方向付けが導入されました。

対空射撃では、指揮装置は、通常、高度計や射撃管制レーダーなどの他の射撃管制装置と組み合わせて使用​​されます。^[2]一部の軍隊では、これらの「指揮装置」は「予測装置」と呼ばれていました。マーク51指揮装置は、アメリカ海軍で40 mm砲に使用され、後に3インチ/50口径砲にも使用されました。^[3]ケリソン予測装置もボフォース40 mm砲で使用するように設計されました。

対空砲として使用されるボフォース40mm砲（射撃ユニットと呼ばれる）には、射撃管制装置としてM5射撃指揮装置が搭載されている。^[4]射撃指揮装置は射撃班のメンバーによって操作され、班長に報告し、班長は小隊長に報告する。射撃班のリーダーはレンジセッターとも呼ばれ、射撃指揮装置と発電機の射撃準備を指導し、砲と射撃指揮装置の方向と同期を確認し、M5射撃指揮装置（M7ヴァイサイト使用時は砲台）を使用して射撃管制を監督する。M5射撃指揮装置を使用する射撃班は、レンジセッター、仰角追跡者、方位追跡者、発電所オペレーター、電話オペレーターで構成される。

M5 ディレクターは、航空目標の高度または斜距離を決定または推定するために使用されます。次に、2 人の観測者がディレクターの反対側にある1 組の望遠鏡で航空機を追跡します。追跡者は、それぞれの望遠鏡の十字線が航空機の画像に合うようにハンドルを回します。ハンドルの回転により、ディレクターは、ディレクターに対する航空機の高度の変化と方位の変化に関するデータを取得します。ディレクターの内部機構がハンドルの回転に反応するため、ターゲットが追跡されている限り、射撃ソリューションが機械的に計算され、継続的に更新されます。基本的に、ディレクターは、航空機の現在の位置と移動方法に基づいて将来の位置を予測します。

導入後すぐに、空気密度、風速、風向などの弾道条件を補正できる補正係数がディレクターに組み込まれました。ディレクターが銃座の近くにいない場合は、視差誤差の補正も入力して、より正確な射撃方向の計算を行うこともできます。^[5]

ディレクターは、高射砲の射撃要員に、3 つの重要な計算された射撃解を伝えます。砲を正確にどこに向けるかを決定するために計算された正しい射撃方位角と象限仰角、そして時限信管付きの弾薬を使用する砲の場合、ディレクターは発射体の飛行時間も提供し、信管が目標の 近くで爆​​発するように設定できるようにします。

初期の対空砲兵隊は、砲塔を陣地の中央に配置し、射撃部（砲）を陣地の四隅に配置していた。^[6]レーダーが導入される前は、夜間の目標攻撃を可能にするために、砲塔とサーチライトが併用されていた。^[7]

• T1（ウィルソン）ディレクター
• 3インチM1918砲で使用されるT4砲指揮装置

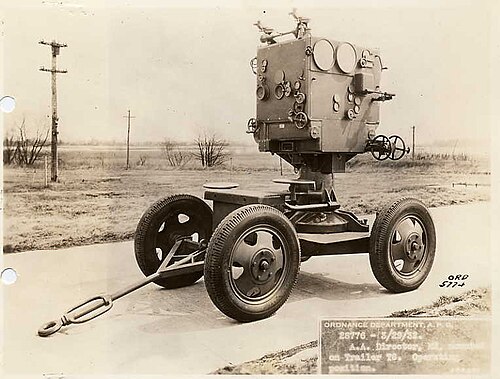

• T6 は 1930 年にSperry Corporationによって製造され、M2 ディレクターとして標準化されました。
• M3は1934年にT8から標準化された。
• M4は1939年に標準化された
• M5ガンディレクターメカニカル、米国製ケリソンプレディクター、 37mmガンM1およびM1 40 MM用
  • M5A1
  • M5A2
• M7砲指揮装置は1941年に標準化され、M4に似ていますが、砲にパワーコントロールが追加されました。これは依然として機械式システムとして説明されています。90mm砲で使用します。
  • M7A1B1
  • M7A1B2
• T10はベル研究所が製造した90mm砲に使用するためにM9ガンディレクター電気^[8]として標準化された。
  • M9B1
• 120 mm M1 砲に使用する M10 砲指揮装置電気式

• マーク1
• MK 51 射撃管制システム
• マルコ56
• マルコ57
• マルコ58
• マルコ59
• マーク92
• タイプ6ディレクター（PRC）

•
  冷戦後期のニミッツ級航空母艦に搭載されたアメリカ海軍のマーク115シースパロー射撃管制システム指揮装置。
•

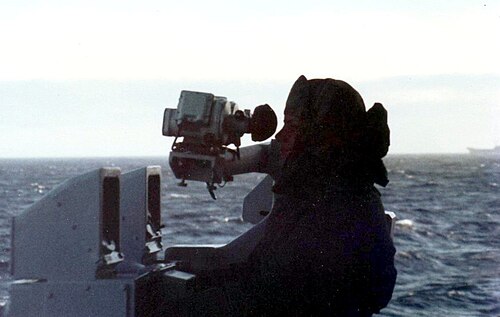

  42型駆逐艦に乗艦する現代のイギリス海軍の指揮官。
•

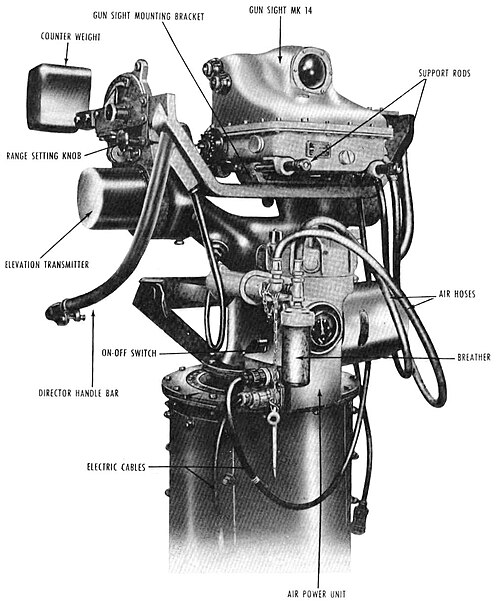

  1958 年頃のアメリカ海軍のボフォース 40 mm 砲用 Mark 51 指揮装置。
•
  冷戦時代の米海軍MK-56指揮艦USS ホーネットに搭乗。

• 南アフリカ国立軍事史博物館- ナンバー 1 マーク II プレディクター
• パワーハウス博物館- ヴィッカースNo.1対空予測装置、1942年^[9]
• USS テキサス、博物館船、テキサス州ヒューストン。マーク51対空指揮装置。
