マーク92誘導ミサイル射撃管制システム

マーク92射撃管制システムは、米国製の中距離対空ミサイルおよび砲の射撃管制システムです。FFG-7オリバー・ハザード・ペリー級ミサイルフリゲート艦用に開発されました。このシステムは、タレス・ネーデルランドWM-25射撃管制システムの米海軍ライセンス版です。マーク92射撃管制システムは1975年に運用が承認されました。艦隊への導入とその後の試験および評価は1978年に開始されました。^[1]

レーダーシステム

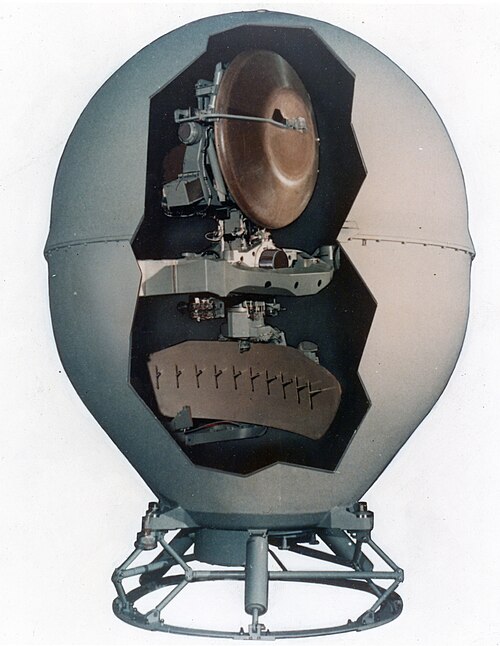

Mark 92システムは、艦艇の航空捜索レーダー、水上捜索レーダー、またはMark 92自身の捜索レーダー機能を介して目標を割り当てる。^[1]このシステムには、モデルに応じて2つまたは3つのレーダーサブシステムがある。最初の2つは、複合アンテナシステムまたはCASと呼ばれる単一のシステムに統合され、すべてのモデルで使用されている。CASには、卵形のレドームに収容された追跡中スキャンレーダー（捜索）と追跡レーダーがある。レーダーは目標を捜索、追跡、および照射することができる。目標を照射するための第3のレーダーもあり、これは個別目標照射レーダーまたはSTIRと呼ばれる。STIRは、 Mark 86砲射撃管制システムの一部であるAN / SPG-60レーダーから開発されたレーダーである。

バージョン

マーク 92 修正 0 は、米海軍向けシステムの初期バージョンです。

銃とミサイルの制御:

空中交戦チャネル1つ

2つの表面捜索、TWSチャネル

マーク92改良型1は、アメリカ沿岸警備隊のカッターと、米海軍のPHM -1級水中翼船（USS ペガサスを除く）で使用されているバージョンです。STIRまたは制御表面対空ミサイルは使用しません。

銃のみ:

空中交戦チャネル1つ

2つの表面捜索、TWSチャネル

マーク 92 改良型 2 は、もともと米海軍のオリバーハザードペリー級ミサイルフリゲート艦に搭載されていたバージョンです。オーストラリア向けに建造されたアデレード級派生型にも搭載されました。

銃とミサイルの制御:

2つの空中交戦チャンネル（Mark 107コンソール付きSTIRを含む）

2つの表面捜索、TWSチャネル

マーク 92 改良 5 は、サウジアラビアの特定のバドル級コルベット(PGG および PCG クラスの船舶) で使用されています。

銃のみ:

空中交戦チャネル1つ

2つの表面捜索、TWSチャネル

マーク92改良型6は、CORTプログラムの一環として改良型2のアップグレード版である。米海軍のFFG-7級フリゲート艦12隻、中華民国海軍の成功級フリゲート艦8隻、スペインのサンタマリア級フリゲート艦2隻に搭載された。

2つの空中交戦チャネル（マーク107コンソールと（コヒーレント受信機/送信機CORT）トランシーバーを備えたSTIRを含む）

2つの表面捜索、TWSチャネル

^[2]

STIR（個別目標照明レーダー）が無効

米海軍は、RIM-66E（スタンダードミサイル1）を2003年に現役から退役させました。米海軍のオリバー・ハザード・ペリーフリゲート艦からはSTIRレーダーが取り外されました。STIRレーダーは、米海軍以外の艦艇ではまだ使用されています。
