フロッピーディスクのバリエーション

フロッピーディスクは、1970年代半ばから2000年代にかけて広く使われていたデータ保存および転送媒体です。^[1] IBM PC互換機で使用されていた3.5インチおよび5.4インチ形式、またはそれらに先立つ8インチ形式のほかに、異なるディスク設計、またはディスクに保存されたデータ用の特別なレイアウトとエンコード方法を使用した独自のフロッピーディスク形式が多数開発されました。

1980 年代初頭、IBM ロチェスターは 4 インチ フロッピー ディスク ドライブのモデル 341 と、それに関連するディスケットの DemiDiskette を開発しました。オリジナルの 8 インチ フロッピー ディスクの約半分のサイズで、名前は接頭辞demi (半分) に由来しています。このプログラムは積極的なコスト目標によって推進されましたが、業界の動向を見逃していました。IBM の内外を問わず、潜在的なユーザーは、リリース時にわずかなコスト削減よりも標準化を好み、パッケージ、インターフェイス チップ、アプリケーションを独自の設計に合わせて作り直すことを望みませんでした。この製品は 1983 年に発表され、数ユニットしか出荷されずに撤退しました^[2] 。IBM は開発および製造施設の費用を数億ドル減額しました。IBM はDemiDiskette のメディアとドライブに関する 特許番号US 特許 4,482,929を取得しました。

もう一つの失敗に終わったディスケットの派生品はDrivetteである。これは米国マサチューセッツ州ウェストランドの Tabor Corporation が 1983 年から 1985 年にかけてDysan、 Brown 、3Mがメディアを提供した 3¼ インチ ディスケット ドライブである。ディスケットはDysan 3¼" Flex Diskette (P/N 802950)、Tabor 3¼" Flex Diskette (P/N D3251) と名付けられ、展示会では「Tabor」または「Brown」というニックネームで呼ばれることもあった。Microfrosty Disk Drive TC 500 は片面 4 密度ドライブで、公称記憶容量は 500 KB (80 トラック、140 tpi、16 セクター、300 rpm、250 kbit/s、9,250 bpi (MFM 使用)) であった。^{[3] [4] [5] [6] [7] [8] [9]} 5¼インチフロッピーディスクの標準コントローラで動作しました。1984年8月から、Z80と8088プロセッサを搭載した初期のCP/M-80とMS-DOSポータブルコンピュータであるSeequa Chameleon 325で使用されました。また、General Scientific CorporationのPDP-11/23ベースのワークステーションの一部にも少量提供されました。当初、Educational Microcomputer Systems (EMS)もこのドライブを使用するシステムを発表しましたが、後に計画を変更して3½インチディスケットドライブを使用するようになりました。^[10]

硬質プラスチック製のシェルに入った磁気ディスクは、ハンガリーのブダペスト無線技術工場（Budapesti Rádiótechnikai Gyár、BRG）で働いていたマルセル・ヤーノシ [hu]によって1973年に発明されました。 ^{[11] [12]} 1982年に、そのような製品である3インチMCD-1が国際的に発表され、ジャック・トラミエルはコモドールコンピュータでその技術を使用することに興味を示しましたが、交渉は失敗に終わりました。^[13]フロッピードライブのバージョンは、ZXスペクトラムとコモドール64用に最小限の数量でリリースされ、東ドイツで製造された一部のコンピュータにもフロッピードライブが搭載されていました。^{[14]フロッピーは片面で、} MFMフォーマットで最大149KBのデータを保持できます。ドライブは当時のフロッピーコントローラと互換性がありました。^{[15] [16]} 1980年代初頭には製造上の問題により生産が非常に限られており、業界が標準的な3.5インチフォーマットを採用した後、1984年までに製品は放棄されました。^[17]

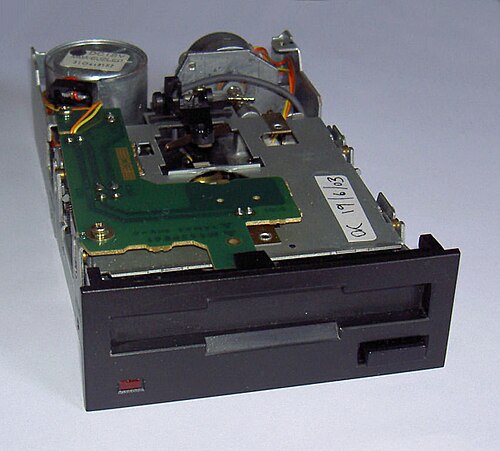

3インチの「コンパクトフロッピーディスク」または「CF-2」^[18]は、松下電器産業が率いるメーカー連合によって導入されたソニーの3.5インチフロッピーシステム^[19]のライバルとして意図されたものでした。^[19]日立は3インチディスクドライブのメーカーであり、広告で「3インチフロッピーが新しい標準になることは明らかです」と述べていました。^[20]

このフォーマットは、AmstradのCPCおよびPCWコンピュータ、および（Amstradが製造ラインを引き継いだ後は）Sinclair ZX Spectrum +3で広く使用されました。また、 Sega、Yamaha、Oric、Tatung Einstein、ポルトガルのTimexなどのファーストパーティメーカー/システムでもFDDおよびFDD-3000ディスクドライブに採用され、 Amdek、AMS、CumanaなどのサードパーティベンダーもApple II、Atari 8ビットコンピュータ、BBC Micro、TRS-80 Color Computerで使用するドライブを提供しました。それにもかかわらず、このフォーマットは大きな成功とはならなかった。^[19]

3インチのディスケットは3インチの+1 ⁄ 2インチサイズですが、いくつかのユニークな機能があります。1つの例は、 3インチよりも長いプラスチックケースです。+1 ⁄ 2インチ ディスクですが、幅が狭く、厚みがあります (つまり、深さが増しています)。実際の 3 インチの磁気コーティングされたディスクは、ケース内のスペースの 50% 未満を占め、残りはディスクに実装された複雑な保護および密封メカニズムによって使用されます。そのため、ディスクの厚さ、長さ、および比較的高いコストの大きな原因となっています。初期の Amstrad マシン (CPC ラインと PCW 8256) では、ディスクは通常、裏返して面を変更します (2 つの別々の片面ディスクのように機能し、 5の「フリッピー ディスク」に相当します)。+連続した両面とは対照的に、両面(1 ⁄ 4インチ メディア) が 1 枚ずつ印刷されます。両面メカニズムは、後の PCW 8512 および PCW 9512 で導入され、ディスクを取り外して裏返し、再度挿入する必要がなくなりました。

ミツミは、 OEM 用に 3 インチ ディスケットの「クイック ディスク」形式をいくつか販売しました。これらのディスケットは 2.8 インチの磁気ディスクを使用していました。OEM はメディアの外装ケースを決定できるため、機械的に互換性のないソリューションがいくつかありました。

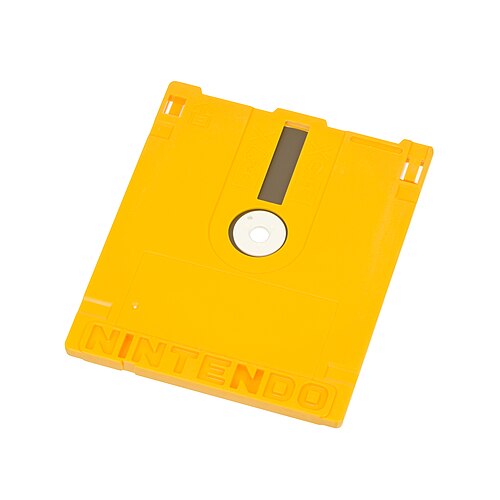

日本の任天堂ファミコン ディスク システムでは、1986 年から 1990 年まで、「ディスク カード」と呼ばれる独自の 3 インチ ディスケットが使用されていました。

多くのSmith Corona「CoronaPrint」ワードプロセッサ タイプライターは、「DataDisk」という独自の両面 3 インチ ディスケット形式を使用していました。紛らわしいことに、この形式はメディアのケースではなく磁気ディスク自体の直径を反映して 2.8 インチとラベル付けされていました。

1986年、シャープはBASIC ポケットコンピュータシリーズで使用するために2.5インチフロッピーディスクフォーマットを導入した。^{[21] [22] [23]} 2つのドライブが製造された：シャープCE-1600F ^[21]とCE-140F（シャーシ：FDU-250）。^[22]どちらも、 2×64KB（128KB）の総容量を持つCE-1650Fという回転可能なディスケットを採用していた 。片面62464バイト（512バイトセクター、8セクター/トラック、16トラック（00..15）、48tpi、250kbit/s、270rpm、GCR（4/5）記録）。^{[21] [22]}

1980 年代には、少なくとも 2 種類の互換性のない 2 インチのフロッピー ディスクが登場しました。

正式にはビデオ フロッピー (略して VF) と呼ばれるこれらのうちの 1 つは、オリジナルのSony Mavica (後の Digital Mavicaモデルと混同しないでください) やCanonの Ion および Xapshot カメラなどの静止ビデオ カメラのビデオ情報を保存するために使用できます。VF はデジタル データ形式ではありません。ディスク上の各トラックには、北米NTSCまたはヨーロッパPAL標準のいずれかのアナログインターレース複合ビデオ形式で 1 ​​つのビデオ フィールドが保存されます。これにより、フレーム モードでディスクあたり 25 枚の画像、フィールド モードで 50 枚の画像を保存できます。

2 インチのもう 1 つのフォーマットである LT-1 は、デジタル フォーマットで、720 kB、245 TPI、80 トラック/面、両面、倍密度です。これらは、 1989 年頃のZenith MinisPORTラップトップ コンピューターでのみ使用されていました。このメディアは、当時の 3½ インチ ディスクとほぼ同じパフォーマンスを示しましたが、あまり成功しませんでした。これは、このドライブを使用する他のデバイスが少なかったため、ソフトウェアの転送に実用的ではなかったことと、当時の 3½ インチおよび 5¼ インチ ディスクよりもはるかに高額なメディア コストが原因でした。

その後、もう 1 つの 2 インチ (ケース サイズ: 54.5 mm × 50.2 mm × 2.0 mm) の小型ディスク フォーマットとして、IomegaのPocketZip (当初の名前はClik! ) が 1999 年に導入されました。このディスクには 40 MB を保存できました。外付けドライブは、 PC カードタイプ II として、USBインターフェイス付きで提供されていました。

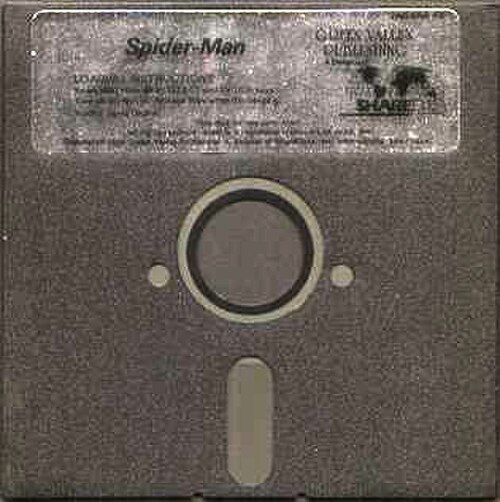

フリッピーディスク（フリッピーとも呼ばれる）は、両面 5+1/4インチのフロッピーディスク。片面ドライブで両面を独立して（同時には使用できない）使用できるように特別に改造されている。コンピュータソフトウェア（主にアーケードゲームなど、片面フロッピーディスクに収まる比較的小さなプログラム）の多くの商業出版社は、片面がTRS-80、もう片面がAppleなど、2つの異なるブランドのコンピュータ用にフォーマットされたフリッピーディスクで製品を配布していた。Compute !は1981年3月にこのトピックに関する記事を掲載した。 ^[24]

一般的に、変更には 2 つのレベルがあります。

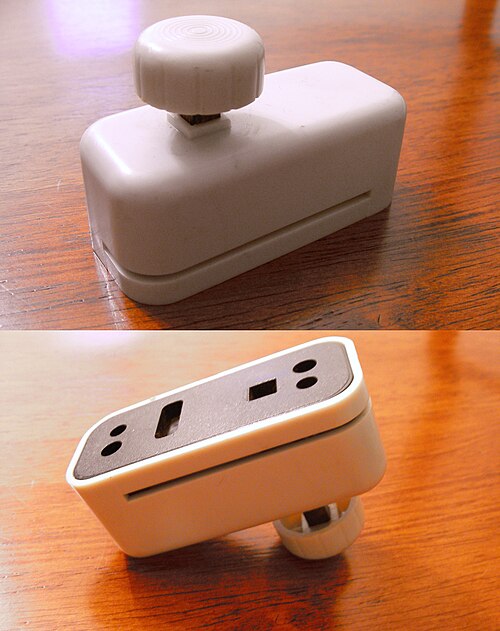

• トラックの開始をマークするためにディスクのインデックス穴を使用しないディスク オペレーティング システムの場合、ディスクが書き込み用に設計されている場合、"フリッピー" の変更では、新しい書き込み可能ノッチをカットするだけで済みます。この目的のために、一般にディスク ダブラーと呼ばれる特別に設計された長方形の穴あけパンチが、サードパーティのコンピュータ アクセサリ メーカーによって製造および販売されました。ただし、多くのユーザーは、この作業に標準の (丸い) 穴あけパンチや普通のはさみで間に合わせました。



• インデックス同期を使用するディスク オペレーティング システムの場合、ジャケットの両側に 2 番目のインデックス ホール ウィンドウをパンチする必要があります。また、ハード セクタ フォーマットの場合は、セクタ ホール用に追加のウィンドウをパンチする必要があります。2 番目のノッチを切ることは比較的安全ですが、ジャケットに追加のウィンドウを切ることは、ディスク自体に大きな危険をもたらします。

多くのフロッピー ディスク製造業者が既製の「フリッピー」メディアを製造していました。メディアのコストが下がり、両面ドライブが標準になったため、「フリッピー」は時代遅れになりました。

IBM は、フロッピー ディスクのスタックを 1 枚ずつドライブにロードできるオートローダーメカニズムを開発し、数社がこれを模倣しました。このシステムは非常にかさばり、メディアのハングアップや噛みつきが標準ドライブよりも多く発生しますが^{(引用が必要)}、レプリケーションや大容量のリムーバブル ストレージのニーズに対する部分的な回答となりました。5¼ インチと 3½ インチの小型フロッピー ディスクにより、このテクノロジの完成ははるかに容易になりました。

IBMやバロウズを含む多くの企業が、大量の非密閉型ディスクを使用して大容量のストレージを作成する実験を行った。バロウズのシステムは、高速で回転する256枚の12インチディスクのスタックを使用する。^{[25]アクセスするディスクは、空気ジェットを使用してスタックを分割することで選択され、一部のハードディスクドライブと同様に、一対のヘッドが表面上を飛行する。このアプローチは、}アイオメガ ベルヌーイボックスに実装されたベルヌーイディスク技術をある程度予見していたが、ヘッドクラッシュや空気障害は驚くほど厄介だった。このプログラムは生産には至らなかった。

さまざまな企業によって、より新しいフロッピーディスクのフォーマットを導入する試みがなされた。これらは、標準の3.5インチの物理フォーマットをベースとしながらも、はるかに高い容量を提供するものが多く、「スーパーフロッピー」と呼ばれることが多い。これらのシステムのほとんどは、標準のDDおよびHDディスクの読み取りと書き込み機能を提供している。 ^[26]これらのいずれも、現在のすべてのPCに1つずつ搭載されると想定できるほどには至っておらず、現在では光ディスクバーナーやフラッシュストレージに大きく置き換えられている。しかし、5¼インチと3.5インチのサイズは、今日でもコンピューターケースのドライブベイの標準であり、前者は光学ドライブ（ブルーレイを含む）に、後者はハードディスクドライブに使用されている。

大容量フォーマットの主な技術的変化は、ディスク表面にトラッキング情報を追加して、読み取り/書き込みヘッドをより正確に配置できるようにしたことです。通常のディスクにはそのような情報がないため、ドライブはステッピング モーターによるフィードフォワード (ブラインド) ポジショニングを使用して、ヘッドを目的のトラック上に配置します。ドライブ間でディスクの相互運用性を高めるには、ドライブ ヘッドを基準標準に正確に位置合わせする必要があります。これは、オーディオ テープ デッキから最高のパフォーマンスを引き出すために必要な位置合わせに似ています。新しいシステムでは、一般にディスク表面の位置情報を使用してトラックを見つけるため、トラック幅を大幅に縮小できます。

1990年、^[27] 20MB 3.5インチフォーマットフロッピーの詳細を標準化する試みがなされました。当時、「互換性のない3つの異なる技術」が存在していました。1つの大きな目標は、開発される標準ドライブが下位互換性を持つこと、つまり720KBと1.44MBのフロッピーを読み取ることができることでした。

概念的な観点から見ると、スーパーフロッピーはパーティション化されていないメディアとして扱われ、メディア全体が単一のボリュームを形成します。^[28]

1991 年、Insite Peripherals は、赤外線LED を使用してヘッドをディスク表面のマークの上に配置できる「Floptical 」を発表しました。元のドライブは 21 MB を保存し、標準の DD および HD フロッピーの読み取りと書き込みも行いました。データ転送速度を向上させ、大容量ドライブを高速化するために、ドライブは通常のフロッピー コントローラではなくSCSIコネクタを使用してシステムに接続されています。つまり、ほとんどの PC はこれらのドライブから起動できませんでした。これもピックアップ レートに悪影響を及ぼしました。

Insite Flopticalは最初の実際のスーパーフロッピーであると考えられています。^[26]

Insite は自社の技術を多くの企業にライセンス供与し、それらの企業は互換性のあるデバイスやさらに大容量のフォーマットを導入しました。これらの中で圧倒的に人気があったのは、後述する LS-120 でした。

1987年には早くも^[29] 、ブライアーテクノロジー社は21.4MB（マーケティングに使用された値：実際のサイズは21,040KB、2面×526シリンダー×40セクター×512バイト、つまり未フォーマットで25MB）を誇るFlextra BR3020を発表しました。^{[30] [31]}

1990年頃、同社は容量を2倍にし、標準のDD、HD、ED 3.5インチディスクも読み取れるBR3225ドライブを発表しました。しかし、このドライブは1992年になってもまだ発売されていませんでした。^[32]

このドライブは 3.5 インチの標準ディスク ジャケットを使用しており、そのディスクには Twin-Tier Tracking テクノロジで使用するための低周波磁気サーボ情報が埋め込まれています。メディアは Verbatim 社によって製造されました。Quantum 社は QuadFlextra という名前でこのドライブを販売しました。

1994 年、Iomega はZip ドライブを発表しました。どちらのサイズも (オリジナルもその後の Pocket Zip ドライブも) 3.5 インチ フォーム ファクタに準拠していないため、標準の 1.44 MB ドライブとは互換性がありませんが、オリジナルの物理サイズは依然として「スーパー フロッピー」の中で最も人気のあるものとなりました。最初のバージョンは100 MBを誇り、その後のバージョンは250 MB、さらに750 MBのストレージを誇り、PocketZip (以前はClik!と呼ばれていました) が 40 MB で開発されました。Zip ドライブは数年間人気を博しましたが、ドライブを搭載した新しいコンピュータがいくつか販売されただけだったので、標準のフロッピー ドライブほどの市場浸透には至りませんでした。

デスクトップ パブリッシングとコンピュータ グラフィックスの台頭により、ファイル サイズは大幅に増大しました。Zip ディスクは、受信者にファイルを転送するための高速接続がなかったときに、標準の 3.5 インチ フロッピー ディスクや電子メールの添付ファイルに収まらないほど大きいファイルの交換を大幅に容易にしました。最終的には、コンパクト ディスク光学メディア、さらに後にはフラッシュ ストレージの価格が下落し、悪名高いハードウェア障害 (いわゆる「クリック オブ デス」) も発生したため、Zip ドライブの人気は低下しました。

1995年に発表された「スーパーディスク」は、 LS-120ドライブとして販売され、松下（パナソニック）やイメーションのブランド名でよく見られ、当初の容量は120MB（120.375MB）でした。 [ ^33]

この場合のLSはLASERサーボの略で、^[34]非常に低電力の超高輝度LEDを使用して小さな焦点で光を生成します。これにより、ドライブは毎回回転を正確に同じポイントに調整することができ、従来の磁気アライメントマークがないため、はるかに多くのデータを書き込むことができます。アライメントはハードコードされた光学アライメントマークに基づいており、完全なフォーマットを安全に実行できることを意味していました。これは当時非常にうまく機能し、その結果、磁場がZipドライブのアライメントZトラックを消去することに関連する障害はそれほど問題になりませんでした。また、標準的なフロッピーディスクの読み取りと書き込みは、標準的なフロッピードライブの約5倍の速度で実行できました。

これは 240 MB (240.75 MB) にアップグレードされました (" LS-240 " として)。このドライブは 1,440 kB のディスクを読み書きできるだけでなく、ドライブの最終バージョンでは通常の 1,440 kB のディスクに32 MB を書き込むことができます。残念ながら、スーパー ディスクは信頼性が低いという意見が一般的でしたが^{[要出典] 、同時期の}Zip ドライブやSyQuest Technology の製品ほどではありませんでした。また、LS-120 ドライブと通常のフロッピー ドライブ間で標準フロッピーを移動する際に多くの問題が報告されました^[要出典] 。この考えが真実かどうかは別として、採用は妨げられました。今日でも多くのマザーボードの BIOS は、ブート オプションとして LS-120 ドライブをサポートしています。

LS-120 ドライブは、 Compaq Computer Corporationのデスクトップ コンピュータやノートブック コンピュータなど、多くのコンピュータでオプションとして利用できました。Compaq ノートブックの場合、LS-120 ドライブは、マルチベイ構成で標準のフロッピー ドライブに代わるものでした。

ソニーは 1997 年に独自のフロプティカルのようなシステムを「150 MB Sony HiFD」として発表しました。これは当初 150 MB (10 進数で 157.3 メガバイト) のデータを保持できるはずでした。この頃には LS-120 がすでにある程度の市場浸透を果たしていましたが、業界観測筋はそれでも HiFD が標準フロッピーの真のキラーとなり、最終的にすべてのマシンの標準フロッピーに取って代わるだろうと自信を持って予測していました。

市場に出てからわずかの間に、この製品は回収されました。パフォーマンスと信頼性に問題がいくつかあり、システムが実質的に使用不可能であることが判明したためです。その後、ソニーはデバイスを再設計してすぐに再リリースしましたが、延期は 1998 年まで延長され、ついでに容量を「200 MB」(10 進数で約 210 メガバイト) に増やしました。この時点で、市場は Zip ディスクで飽和状態になっていたため、このディスクが大きなシェアを獲得することはありませんでした。

UHD144ドライブは、1998 年初頭にITドライブとして登場し、144 MB のストレージを提供するとともに、標準の 1.44 MB フロッピーとの互換性も備えています。このドライブは競合製品よりも低速でしたが、メディアは安価で、発売当初は約 8 ドルでしたが、発売直後には 5 ドルになりました。

コモドールは、 PET/CBM、VIC-20、およびコモドール64ホームコンピュータに付属する5¼インチディスクドライブで、特殊なディスクフォーマットの伝統を開始しました。これは、後の2つのマシンで使用された1540および1541ドライブと同じです。1541とその互換機で使用された標準のコモドールグループコード化レコーディング（GCR）スキームは、トラックの位置に応じて4つの異なるデータレートを採用しました（ゾーンビットレコーディングを参照）。トラック1から17は21セクター、18から24は19、25から30は18、31から35は17で、ディスク容量は170.75KB（10進数で175KB）でした。パーソナルコンピュータのアーキテクチャの中では珍しいことですが、コンピュータ自体のオペレーティングシステムは、ディスクとファイルシステムの詳細を認識しません。ディスク操作は、ディスク ドライブ上の追加のMOS-6502プロセッサを使用して実装されたCommodore DOSによって処理されます。GEOS などの多くのプログラムは、Commodoreの DOS を完全にバイパスし、1541 ドライブ内の (当時としては) 高速にロードされるプログラムに置き換えます。

最終的にコモドールはディスク形式の標準化に屈し、最後の 5¼ インチ ドライブである1570および1571 をModified Frequency Modulation (MFM)と互換性のあるものにして、コモドール 128 が複数のベンダーのCP/Mディスクで動作できるようにしました。これらのドライブの 1 つを装備した C128 は、必要に応じて C64 ディスクと CP/M ディスクの両方にアクセスできるだけでなく、サード パーティ ソフトウェアを使用して MS-DOS ディスクにもアクセスできます。これは、一部のオフィス作業では重要な機能でした。このタスクを実行するために、SOGWAP ソフトウェアのBig Blue Reader という少なくとも 1 つの商用プログラムが利用可能でした。

Commodore 社は、MFM のみを使用する 1581ディスク ドライブを搭載した8 ビットマシン用に、3.5 インチ 800 KB ディスク フォーマットも開発しました。

GEOSオペレーティング システムは、いくつかの小さな拡張を除いて Commodore DOS 形式とほぼ同じディスク形式を使用します。一般的には標準の Commodore ディスクと互換性がありますが、GEOS カーネルからの適切な監視がなければ、特定のディスク メンテナンス操作によってファイル システムが破損する可能性があります。

Atari 8 ビット フロッピーの使用における DOS とハードウェア (810、1050、XF551 ディスク ドライブ) の組み合わせにより、1 から 720 (1050 ディスク ドライブでは 1040、XF551 では 1440) までのセクター番号が付けられます。たとえば、DOS 2.0 ディスク ビットマップは、0 から 719 までのセクター割り当てに関する情報を提供します。その結果、セクター 720 は DOS によって書き込むことができません。一部の企業は、DOS コピー オプションではコピーできない隠しデータをセクター 720 に配置するコピー保護スキームを使用していました。もう 1 つのより一般的な初期のコピー保護スキームは、VTOC に割り当てられた重要なセクターを記録しないため、DOS ユーティリティ パッケージ (DUP) はそれらを複製しません。これらの初期の手法はすべて、すべてのセクターを単純に複製する最初のプログラムによって阻止されました。

それ以降の DOS バージョン (3.0 およびそれ以降の 2.5) およびサード パーティの DOS (つまり OSS) は、最大 1040 セクターのディスクを受け入れ (およびフォーマット)、その結果、倍密​​度コントローラを備えたドライブ (つまりAtari 810 ではない) のディスク片面あたりのストレージ容量が、以前の 90 KB から 130 KB に増加しました。この珍しい 130 KB フォーマットは、1983 年に DOS 3.0 が導入された Atari 1050 ドライブで導入されました。

真の倍密度 Atari フロッピー フォーマット (180 KB 以上) では、セクター 1 から 3 に 128 バイトのセクターを使用し、残りのセクターに 256 バイトのセクターを使用します。最初の 3 つのセクターには通常、オンボード ROM OS で使用されるブート コードが含まれます。フォーマットされたディスク構造の密度を認識するのは、結果として得られるブート プログラム (SpartaDOS など) の役割です。このフォーマットは Atari によって DOS 2.0D および (キャンセルされた) 180 KB Atari 815 フロッピー ドライブ用に開発されましたが、その倍密度 DOS は広くリリースされることはなく、このフォーマットは一般にサードパーティの DOS 製品で使用されていました。Atari DOS II スキームでは、セクター 360 は VTOC セクター マップであり、セクター 361 から 367 にはファイル リストが含まれます。Atari ブランドの DOS II バージョンおよび互換機では、ハウスキーピングと次のセクターへのリンク リストにセクターごとに 3 バイトを使用します。

その後、主にサードパーティの DOS システムでは、両面ドライブ、サブディレクトリ、720 KB、1.2 MB、1.44 MB などのドライブ タイプなどの機能が追加されました。よく知られているサードパーティの Atari DOS 製品には、SmartDOS (Rana ディスク ドライブとともに配布)、TopDos、MyDos、SpartaDOS などがあります。

Amigaコンピュータは、3.5 インチフロッピーで 880 KB フォーマット (1 トラックあたり 11×512 バイトセクター x 80 トラック x 両面) を使用します。トラック全体が一度に書き込まれるため、セクター間のギャップがなくなり、スペースを節約できます。Amiga フロッピーコントローラは、PC のものよりはるかに柔軟です。任意のフォーマットの制限がなく、MFMやGCRなどのエンコードをソフトウェアで実行でき、開発者は独自のディスクフォーマットを作成できます。このため、 IBM PC 互換機などの外国のフォーマットを簡単に処理できます ( AmigaOSの後のバージョンに含まれていたCrossDOSを使用)。適切なファイルシステムドライバを使用すれば、Amiga は理論的には 3.5 インチフロッピー上の任意のフォーマット (わずかに異なる回転速度で記録されたものを含む) を読み取ることができます。しかし、PCでは、Individual Computers Catweaselや2台目のフロッピードライブなどの特別なハードウェアがなければ、Amigaディスクを読み取る方法はありません。^[35] Amigaディスクを読み取るもう1つの方法は、オープンソースでオープンハードウェアプロジェクトのGreaseweazleです。これは、磁束イメージを読み取ることができるシンプルなSTM32ベースのUSBからFDへのインターフェースアダプターです。適切なソフトウェアがあれば、Amigaやほぼすべての他のフロッピーディスクの読み取りと書き込みが可能です。

コモドールは、高密度フロッピーをサポートするためにオリジナルチップセットをアップグレードすることはなかったが、高密度フロッピーが挿入されると半分の速度（150 RPM ）で回転するカスタムドライブ（チノン製）を販売し、既存のフロッピーコントローラを使用できるようにした。このドライブはAmiga 3000とAmiga 4000に組み込まれていたが、後のAmiga 1200には標準DDドライブしか装備されていなかった。Amiga HDディスクは1760KBを処理できるが、特別なソフトウェアプログラムを使用するとさらに多くのデータを保存できる。Kolff Computer Suppliesという会社も、すべてのAmigaコンピュータシステムでHDフォーマットのディスケットを処理できる外付けHDフロッピードライブ（KCSデュアルHDドライブ）を販売した。^[36]

ストレージ上の理由、エミュレータの使用、およびデータ保存のため、多くのディスクがディスク イメージにパックされました。現在人気のある形式は.ADF、( Amiga Disk File )、.DMS( DiskMasher )、および.IPF( Interchangeable Preservation Format ) ファイルです。DiskMasher 形式はコピー保護されており、圧縮アルゴリズムのバグのために特定のビット シーケンスを保存するのに問題がありますが、海賊版やデモ シーンで広く使用されていました。ADFは、 Amiga 自体と同じくらい長い間存在していますが、最初はその名前で呼ばれていませんでした。インターネットと Amiga エミュレータの出現によってのみ、ディスク イメージを配布する一般的な方法になりました。独自の IPF ファイルは、コピー保護のある商用ゲームの保存を可能にするために作成されましたが、これは ADF と DMS ではできないことです。

英国のAcorn Computers社は、8 ビットのBBC MicroとAcorn Electron、およびその後継機である32 ビットの Acorn Archimedesで非標準のディスク フォーマットを採用していました。ただし、Acorn 社は標準のディスク コントローラ (当初は FM) を使用していましたが、すぐに MFM に移行しました。BBC Micro のオリジナルのディスク実装では、ディスクファイリング システム(DFS) を使用したカスタム フォーマットで、5¼ インチ ディスクに片面あたり 100 KB (40 トラック) または 200 KB (80 トラック) を保存していました。

40 トラック ドライブと 80 トラック ドライブの間に互換性がなかったため、多くのソフトウェアが 40/80 トラック ディスクの組み合わせで配布されました。これらは、80 トラック フォーマットで連続するトラックのペアに同じデータを書き込み、トラック 1 (どちらのフォーマットでも同じ物理的位置) に小さなローダー プログラムを含めることで機能します。ローダー プログラムは、使用されているドライブの種類を検出し、DFS をバイパスしてディスクから直接メイン ソフトウェア プログラムをロードします。80 トラック ドライブの場合はダブル ステップ、40 トラックの場合はシングル ステップです。これにより、どちらのディスク フォーマットからでも容量が 100 KB にダウングレードされますが、配布されたソフトウェアはどちらのドライブとも実質的に互換性があります。

Acorn は、Electron フロッピー ディスク アドオン用に 3.5 インチ ディスクを選択し、Advanced Disk Filing System (ADFS) を開発しました。ADFS は、倍密度記録を使用し、ディスクの両面を 1 つのディスクとして扱う機能を追加します。ADFS には、次の 3 つの形式があります。

• S (小): 160 KB、片面 40 トラック。
• M (中): 320 KB、片面 80 トラック。
• L（大）: 640 KB、両面80トラック。

ADFS は、DFS のフラット モデルではなく、階層的なディレクトリ構造を提供します。ADFS は、各ファイルに関するメタデータ (ロード アドレス、実行アドレス、所有者およびパブリック権限、ロック ビットなど) も保存します。8 ビット マシンでも、ロード アドレスは 32 ビット形式で保存されます。これは、これらのマシンが16 ビットおよび 32 ビットのコプロセッサをサポートしているためです。

ADFS フォーマットは、後にBBC Masterのリリース時に BBC 製品ラインに採用されました。BBC Master Compact は、同じ ADFS フォーマットを使用して 3.5 インチ ディスクへの移行を示しました。

Acorn Archimedes は D フォーマットを追加し、ディレクトリあたりのオブジェクト数を 44 から 77 に増やし、ストレージ スペースを 800 KB に増やします。追加のスペースは、通常の 512 バイトではなく 1024 バイトのセクターを使用することで確保され、セクター間のギャップに必要なスペースが削減されます。さらに強化された機能として、連続するトラックはセクターによってオフセットされるため、ヘッドが最初のセクターを見逃すことなく次のトラックに進む時間ができ、バルク スループットが向上します。Archimedes は、ADFS ロード/実行アドレス メタデータの特別な値を使用して、12 ビットのファイル タイプ フィールドと 40 ビットのタイムスタンプを保存します。

RISC OS 2 では、D 形式と同じ物理レイアウトを維持しながら、ファイルの断片化と自動圧縮をサポートする E 形式が導入されました。A5000 やRisc PCなどの 1991 年以降のマシンでは、1,600 KB を保存できる F 形式の高密度ディスクのサポートが追加されました。ただし、使用されている PCコンボ IOチップではセクター スキューのあるディスクをフォーマットできないため、パフォーマンスが低下します。ADFS と PC コントローラーは、3,200 KB を保存できる G 形式の超高密度 (ED) ディスクもサポートしていますが、ED ドライブは製品マシンには搭載されませんでした。

RISC OS 3 を使用すると、Archimedes は他のマシン (たとえば Atari ST や IBM PC。ST の OS バージョンによっては互換性が高い) のディスク フォーマットの読み取りと書き込みも実行できます。サードパーティ ソフトウェアを使用すると、BBC Micro のオリジナルの単密度 5¼ インチ DFS ディスクも読み取ることができます。Amiga のディスクは通常のセクター ギャップ マーカーを省略しているため、このシステムでは読み取ることができません。

Acorn ファイルシステムの設計は、ADFS ベースのすべてのストレージ デバイスが FileCore と呼ばれるモジュールに接続され、ADFS 互換ファイルシステムの実装に必要なほぼすべての機能を提供するため、一部の人にとって興味深いものです。このモジュール設計により、RISC OS 3 では、いわゆるイメージ ファイリング システムのサポートを簡単に追加できます。これらは、わずかに異なるAtari ST形式を含む IBM PC 形式のフロッピー ディスクに対する完全に透過的なサポートを実装するために使用されます。Computer Concepts は、高密度のMacintosh形式のディスク にアクセスできるようにイメージ ファイリング システムを実装するパッケージをリリースしました。
