PCカードは、ラップトップやPDA用の拡張カードインターフェースを規定する技術標準です。[ 1 ] PCMCIAは、1990年に16ビットISAベースのPCMCIAカードを最初に導入しましたが、組織名との混同を避けるため、1995年3月にPCカードに名称を変更しました。[ 2 ] CardBus PCカードは、 PCI仕様に基づいて、元のPCカードの32ビット版として導入されました。CardBusスロットは下位互換性がありますが、古いスロットはCardBusカードとの上位互換性がありません。

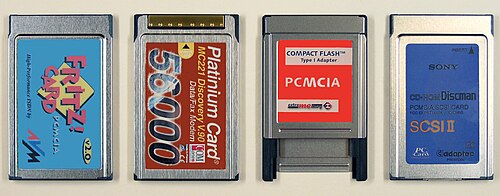

元々はコンピュータのストレージ用メモリ拡張カードの規格として設計されたものですが、ノートパソコンの周辺機器に使える汎用規格の存在により、ネットワークカード、モデム、ハードディスクなど、さまざまな種類のデバイスが開発されるようになりました。
PCカードポートは2003年以降、 ExpressCardインターフェースに取って代わられており、これも当初はPCMCIAによって開発された。PCMCIAは2009年に解散し、その資産はUSBインプリメンターズフォーラムに統合された。
1990年代の多くのノートパソコンには、タイプIIカード2枚または厚みが2倍のタイプIIIカードを1枚装着できる、隣接する2つのタイプIIスロットが搭載されていました。これらのカードは、コダックDCS 300シリーズなどの初期のデジタル一眼レフカメラにも使用されていました。しかし、ストレージ拡張としての本来の用途は、現在では一般的ではありません。
Dellなどの一部のメーカーは、堅牢なXFRノートブックで2012年まで提供し続けました。[ 3 ]
メルセデス・ベンツは、2006年から2009年モデルのW221型SクラスにPCMCIAカードリーダーを採用していました。これは、MP3オーディオファイルなどのメディアファイルを読み込み、COMANDインフォテインメントシステムで再生するために使用されていました。2009年以降は、標準のSDカードリーダーに置き換えられました。
2010年代のホンダと日産の一部の車両には、オーディオシステムにPCカードリーダーが統合されていた。
日本のブランドのテレビなどの民生用エンターテイメント機器には、メディア再生用のPCカードスロットが搭載されているものもある。[ 4 ]
衛星放送受信機能を備えたテレビのほとんどには、チャンネルをデコードするためのPCカードスロットである条件付きアクセスモジュールが搭載されています。
PCカードをパーソナルコンピュータのISAスロットに接続するアダプタは、これらの技術が主流だった時代には入手可能でした。PCIスロット用のCardbusアダプタも製造されていました。これらのアダプタは、PCIスロットを備えたデスクトップコンピュータにワイヤレス（802.11）PCMCIAカードを取り付けるために使われることもありました。[ 5 ]
タイトーのG-NETアーケードハードウェアは、初代PlayStationをベースにしており、アーケード基板全体を交換することなくゲームを交換できるように、ソフトウェア配布方法としてPCカードを使用しています。[ 6 ]コナミも、初代PlayStationをベースにしたSystem 573ハードウェアで同様の目的でPCカードを使用しています。 [ 7 ] [ 8 ]日本の初期のPlayStation 2モデル（SCPH-10000、SCPH-15000、SCPH-18000）には、ネットワークアダプタ（PCカードバージョン、SCPH-10190）と外付けハードディスクドライブ（SCPH-20400）をインストールするためのPCカードスロットがありましたが、後のモデル（SCPH-3000x以降）では拡張ベイに置き換えられました。
PCMCIAカードが導入される前は、パラレルポートは携帯型周辺機器によく使われていた。[ 9 ]
PCMCIA 1.0カード規格は、パーソナルコンピュータメモリカード国際協会によって1990年11月に発行され、すぐに80社以上のベンダーに採用されました。[ 10 ] [ 11 ]これは、日本のJEIDAメモリカード4.0規格に対応しています。[ 11 ]元々はメモリカードをサポートするために開発されました。[ 12 ]
Intelは交換可能カードアーキテクチャ（ExCA）仕様を作成したが、後にこれをPCMCIAに統合した。[ 13 ]
サンディスク（当時は「サンディスク」として営業）は、1992年10月にPCMCIAカードを発売しました。同社は、HP 95LX （初期のMS-DOSポケットコンピュータ）向けに書き込み可能なフラッシュRAMカードを初めて導入した企業です。これらのカードは、95LXやPCに対してより一般的なIDEハードドライブとして認識される補助的なPCMCIA-ATA規格に準拠していました。これにより、95LXのDOS 3.22で利用可能な最大32MBまで容量の上限を引き上げるという利点がありました。 [ 14 ]
ニューメディア株式会社は、PCカードの製造を目的として設立された最初の企業の1つであり、東芝やコンパックなどのノートパソコンメーカーのPCカード製品の主要なOEMとなった。[ 15 ]
PCMCIA カード規格は、ファックス、モデム、LAN、ハードディスク、フロッピーディスク カードに対する新たなニーズに対応するため、「スマート」I/O カードをサポートするように拡張する必要があることがすぐに明らかになった。[ 10 ]また、割り込み機能とホットプラグも必要であり、そのためには新しい BIOS とオペレーティングシステム インターフェイスの定義が必要だった。[ 10 ]これにより、1991 年 9 月に PCMCIA 規格のリリース 2.0 とJEIDA 4.1が導入され、[ 10 ] [ 11 ] 1992 年 11 月に PCMCIA 2.1 規格でカード サービス (CS) による修正と拡張が行われた。[ 10 ] [ 11 ]
メモリ以外の用途への拡大を認識し、マーケティングを支援するため、協会はIBMからよりシンプルな用語である「PCカード」の使用権を取得しました。これは、仕様のバージョン2以降、標準規格の名称となりました。これらのカードは、ノートPCの無線ネットワーク、モデム、その他の機能に使用されました。
2003年にPCIeベースのExpressCardが発売されて以来、ノートパソコンメーカーは新しいノートパソコンにPCカードスロットの代わりにExpressCardスロットを搭載し始めた。
すべてのPCカードデバイスは、長さ85.6ミリメートル（3.37インチ） 、幅54.0ミリメートル（2.13インチ）という、クレジットカードと同じサイズの同様のパッケージを使用しています。[ 16 ]
当初の規格は5Vと3.3Vの両方のカードに対応するように定義されており、3.3Vカードには5V専用スロットに完全に挿入されないようにするためのキーが側面に付いていました。一部のカードとスロットは、必要に応じて両方の電圧で動作します。当初の規格は、「拡張」された16ビットISAバスプラットフォームを中心に構築されていました。
CardBusは、1995年に導入され、1997年後半以降のノートパソコンに搭載された、PCMCIA 5.0以降（JEIDA 4.2以降）の32ビットPCMCIAデバイスです。CardBusは、PCカード設計における32ビット、 33MHzのPCIバスと言えます。CardBusはバスマスタリングをサポートしており、バス上のコントローラがCPUを経由せずに他のデバイスやメモリと通信できます。Wi -Fiをサポートするチップセットなど、多くのチップセットがPCIとCardBusの両方に対応しています。

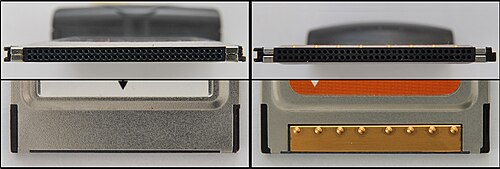

CardBusデバイスでは、デバイス前面左端の切り欠きがわずかに浅くなっているため、設計上、32ビットデバイスを16ビットデバイスのみをサポートする旧型機器に接続することはできません。最新のスロットのほとんどは、CardBusと従来の16ビットPCカードの両方のデバイスに対応しています。CardBusカードは、ピンソケットの横にあるカード上部に8つの小さな突起が付いた金色の帯があることで、旧型カードと区別できます。
CardBusインターフェースの32ビットバーストモードにおける速度は、転送タイプによって異なります。バイトモードでは33MB /秒、ワードモードでは66MB /秒、ダブルワード（dword）モードでは132MB /秒です。
CardBayは、2001年に導入されたPCMCIA規格に追加された派生規格です。USBおよびIEEE 1394との将来的な互換性を高めることを目的としていましたが、広く普及したわけではなく、CardBay機能を搭載したPCカードコントローラを備えたノートパソコンはごく一部に限られています。これは、マイクロソフトとインテルが共同で推進するDrive Bayイニシアチブの実装例です。
カード情報構造（CIS）は、 PCカードに保存されるメタデータであり、カード上のデータのフォーマットや構成に関する情報が含まれています。[ 20 ] CISには、次のような情報も含まれています。
カードが認識されない場合、多くの場合、CIS情報が紛失または破損していることが原因です。
このインターフェースは、Type I カードのサイズと機能を改善することを目的としたフラッシュメモリカードの世代を生み出しました。CompactFlash 、MiniCard、P2 Card、およびSmartMediaです。たとえば、PC カードの電気的仕様は CompactFlash にも使用されているため、PC カード CompactFlash アダプタは追加の回路を必要とせず、受動的な物理アダプタになります。CompactFlash は、68 ピンの PC カード インターフェースの小型の 50 ピンのサブセットです。インターフェース モードとして、「メモリ」（限定的な PC カード アドレス指定モードを使用）または「ATAストレージ」（PCMCIA-ATA アドレス指定モードを使用）のいずれかを選択できます。[ 21 ]
ExpressCardはPCMCIAが策定した新しい規格で、PC Cardの後継規格として、PCI ExpressおよびUSB 2.0規格に基づいて開発されました。PC Card規格は既に開発が終了しており、PCMCIAは今後の製品設計においてExpressCardインターフェースの利用を強く推奨しています。2006年頃から、ノートパソコンではPCMCIAスロットに代わってExpressCardスロットが採用されるようになり、移行期間中は両方のスロットを搭載したノートパソコンも少数ながら存在しました。
ExpressCardとCardBusのソケットは物理的にも電気的にも互換性がありません。[ 22 ] ExpressCard-to-CardBusおよびCardbus-to-ExpressCardアダプタを使用すると、CardbusカードをExpressCardスロットに接続したり、その逆を行ったり、必要な電気的インターフェースを実行したりできます。[ 23 ]これらのアダプタは、古い非Cardbus PCMCIAカードには対応していません。
PCカードデバイスは、PCI-PCIeブリッジを提供するExpressCardアダプタに接続できます。
ExpressCardは速度/帯域幅がはるかに速いにもかかわらず、PC Cardほど普及しませんでした。これは、現代のコンピュータにUSBポートが広く搭載されていることが一因です。PC CardやExpressCardデバイスが提供する機能のほとんどは、現在では外部USBデバイスとして利用できます。これらのUSBデバイスは、デスクトップコンピュータだけでなくポータブルデバイスとも互換性があるという利点があります。（デスクトップコンピュータにはPC CardやExpressCardスロットが搭載されていることはほとんどありませんでした。）これにより、内部拡張スロットの必要性が減り、2011年までには多くのノートパソコンに拡張スロットがなくなりました。
IBM ThinkPad ノートパソコンの中には、オンボード RAM (容量は 4～16 MB) を IC-DRAM カードの形で搭載しているものがありました。形状は非常に似ていますが、これらのカードは標準の PC カード スロットには挿入されず、多くの場合、キーボードの下に取り付けられていました。また、ピンの互換性もありませんでした。88 ピンでしたが、PC カードのように均等な列ではなく、2 列の千鳥配置になっていました。[ 24 ]これらはJEIDA メモリ カード規格のバージョン 1 と 2 に対応しています。
この形状は、DVBの条件付きアクセスモジュールの共通インターフェース形式や、パナソニックの業務用「P2」ビデオ取得用メモリーカードにも使用されている。
CableCARD条件付きアクセスモジュールは、 ケーブルセットトップボックスまたはデジタルケーブル対応テレビに接続するために設計されたタイプIIのPCカードです。
EOMA68オープンソースハードウェア規格は、同じ68ピンPCカードコネクタを使用しており、他の多くの点でもPCカードのフォームファクタに対応しています。[ 25 ]
