ディスク密度は、磁気記憶装置(通常はフロッピー ディスク)の容量指定です。各指定は、ディスクの面密度またはエンコードされたデータの効率に影響を与える可能性のある一連の特性を表します。このような特性には、変調方式、トラック幅、保磁力、磁場方向などがあります。
8インチメディア
シングル密度(SD または 1D) は、酸化鉄コーティングを使用する第 1 世代のフロッピー ディスクを表します。フロッピー ドライブは、300 エルステッドの書き込みヘッド、FM エンコーディング、および 0.330 mm (0.0130 インチ) のトラック幅を使用して、48 トラック/インチ (tpi) および 5,876 ビット/インチ (bpi) の密度を実現します。
倍密度(DD または 2D) は、FM エンコーディングを修正周波数変調(MFM)、修正修正周波数変調(M²FM)、FM/MFM、グループ符号化記録(GCR) などの改良されたライン コードに置き換えることで、 SD の容量を 2 倍にします。

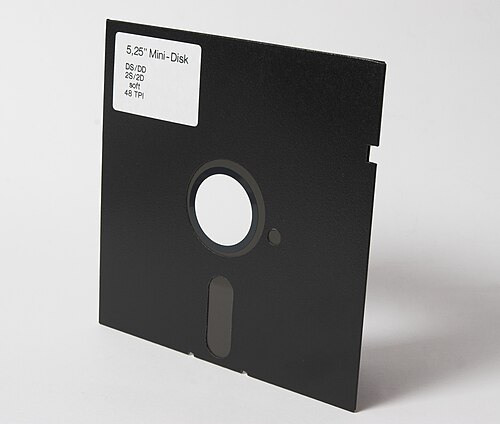

5¼インチメディア
SD ( 1D ) とDD ( 2D ) の指定は、一般的に 8 インチ ディスクの指定と同一です。
クアッド密度(QD または 4D) は、トラックの幅を 0.160 mm (0.0063 インチ) に狭めて密度を 96 tpi にすることで、DD の 2 倍の容量を実現します。一部のメーカー ( Micropolis、Tandon、Micro Peripherals (MPI)、Teac ) は、クアッド密度ドライブに 100 tpi のトラック密度を使用していましたが、これは 96 tpi モデルとは互換性がありませんでした。
Commodore 8050と8250 は、通常の 250 kbit/s 倍密度形式ではなく 375 kbit/s GCR コードを使用した珍しいドライブの例であり、ディスクの片面に約 500 キロバイトを保存できました。
高密度(HD) では、96 tpi のトラック密度と、改良されたコバルト ディスク コーティング、およびより強力な 600 エルステッドの書き込みヘッドを組み合わせて使用することで容量が向上し、9,646 bpi の書き込みが可能になります。
3½インチメディア
倍密度(DD) 3½ インチ ディスクは、5¼ インチ DD/QD ディスクと同様に、酸化鉄コーティングを使用しています。ただし、ドライブは、より強力な 670 エルステッド書き込みヘッドと、より狭いトラック幅 0.115 mm (0.0045 インチ) を使用し、密度は 135 tpi および 8,717 bpi です。
高密度(HD) 3½ インチ ディスクは、5¼ インチ HD ディスクと同様に、コバルト ディスク コーティングに切り替わります。ドライブは 700 エルステッドの書き込みヘッドを使用して、17,434 bpi の密度を実現します。
超高密度（ED）は、バリウムフェライトコーティングと垂直記録を可能にする特殊な書き込みヘッドを使用することで、HDの2倍の容量を実現します。[1] [2]
トリプル密度（TD）は、トラック密度を3倍にし、他のパラメータを改善することで、EDの3倍の容量を実現します。[3] [4] [5]ドライブは長手方向記録を採用しました。[2]
概要
参照
参考文献
- ^ abcdefghijklmnopqrstu vwxyz aa モラー、スコット (1994)。Hardware-Praxis - PCs warten reparieren, aufrüsten und konfigurieren (ドイツ語) (第 3 版)。アディソン・ウェスリー出版社。ISBN 3-89319-705-2。
- ^ abcdefgh Shah, Katen A. (1996) [1992年9月、1992年4月]。Intel 82077SL for Super-Dense Floppies (PDF) (アプリケーションノート) (第2版)。Intel Corporation、IMDマーケティング。AP-358、292093-002。2017年6月19日時点のオリジナルよりアーカイブ(PDF) 。 2017年6月19日閲覧。
- ^ IDG (1988-07-29)。 「Hitachi-Maxell bietet NEC neue 12,5-MB-Floppy an」。コンピューターウォッチェ(ドイツ語)。東京、日本。 2017-06-19 のオリジナルからアーカイブ。2017年6月19日に取得。
[…]
Hitachi-Maxell
は、12.5 MB entwickelt の 3 1/2 Zoll-Diskettenlaufwerk mit einer Speicherkapazität を備えています。 Angaben は、
Hersteller
NEC
と Geräten versorgen を基本として OEM を
提供
します。 Dort sollen sie als externer Speicher für die neue PC-Serie
PC88VA3
eingesetzt werden。 Die Laufwerke mit der Bezeichnung PC FD810.1 sind voraussichtlich ab dem vierten Quartal Dieses Jahres lieferbar。 Bis Ende 1989 は NEC を存続させます
150 000ゲレーテ ヴェルカウフト ハーベン。 […]
- ^ abcd NEC μPD72070 - フロッピーディスクコントローラ仕様バージョン2.0 (PDF)。2.0暫定版。NEC株式会社。1991年10月。 2017年3月20日時点のオリジナルよりアーカイブ(PDF) 。 2017年3月20日閲覧。
- ^ 「PC-88VA <ハードウェア>」 1995年6月24日。 2017-06-18 のオリジナルからアーカイブ。2017年6月18日に取得。
- ^ abcdefghij 安川誠一、ジョン・ヒース (1988)。「3. フレキシブルディスク上のデータストレージ」。C. デニス・ミー、エリック・D・ダニエル (編)。磁気記録。第 2 巻: コンピュータデータストレージ (第 1 版)。McGraw -Hill Book Company。pp . 130–169。ISBN 0-07-041272-3。
- ^ abcdefghi Guzis, Charles P. (2011-08-12) [2009年7月]。 Johnson, Herbert R. (編)。 「HDおよびDDドライブ、ディスケットの使用」。 2017年6月19日時点のオリジナルよりアーカイブ。 2017年6月19日閲覧。(注: 3M / Imationと提携している National Media Laboratory の仕様に基づいています。)
- ^ abcdefgh Scott, Greg (1990-07-16). 「More on Floppies」. UM Computing News . 5 (12).ミシガン大学、情報技術部門: 10–11 . 2017-06-19閲覧。
- ^ abc Epson PF-10 操作マニュアル(PDF) . 長野県:エプソン株式会社. 1984年。 2017年6月19日時点のオリジナルよりアーカイブ(PDF) 。2017年6月19日閲覧。(注: Epson PF-10は、Epson PX-8 (Geneva) CP/M ラップトップ用の外付けディスケット ドライブです。)
- ^ Williams, John J. 「FM vs. MFM encoding」。ディスク サービス マニュアル III - システムのパワーを解き放つ! (PDF) (III 版)。アラモゴード、ニューメキシコ州、米国: Consumertronics Co. 。2021 年 11 月 2 日閲覧。
外部リンク
- (M)Tronics SCS (2007-05-20). 「Floppy-Disketten-Laufwerke」 [フロッピーディスクドライブ] (ドイツ語)。2017-06-19 にオリジナルからアーカイブ。2017-06-19に取得。
