| F-16XL | |
|---|---|

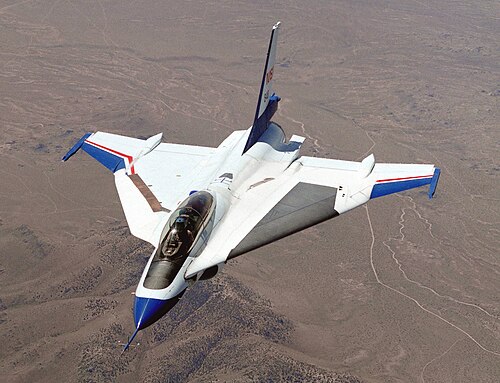

_in_flight_060905-F-1234S-049.jpg/500px-General_Dynamics_F-16XL_(SN_75-0749)_in_flight_060905-F-1234S-049.jpg) 1984年にアメリカ空軍の強化戦術戦闘機契約を巡ってF-15Eと競合したF-16XL | |
| 一般情報 | |
| タイプ | 実験的な戦闘機 |
| 国籍 | アメリカ合衆国 |
| メーカー | ジェネラル・ダイナミクス |
| 主なユーザー | アメリカ空軍 |
| 建造数 | 2 |
| 歴史 | |
| 初飛行 | 1982年7月3日 |
| 引退 | 2009 |
| 開発元 | ジェネラル・ダイナミクス F-16 ファイティング・ファルコン |
ジェネラル・ダイナミクス F-16XL は、クランクアローデルタ翼を備えたF-16 ファイティング ファルコンの派生型です。1981年にアメリカ空軍(USAF) の強化戦術戦闘機(ETF) 競争に参加しましたが、F-15E ストライク イーグルに敗れました。2 機の試作機は棚上げされていましたが、1988 年にNASAに引き渡され、航空学に関する追加研究が行われました。両機とも 2009 年に完全に退役し、エドワーズ空軍基地に保管されています。
発達
スキャンプ
軽量戦闘機プログラムを獲得した直後、ジェネラル・ダイナミクス・フォートワースは、F-16Aとの部品の共通性を維持しながら、空対空および空対地の任務能力の両方を強化することを目標としたF-16派生型の調査を開始した。[1]ハリー・ヒラカー（オリジナルのF-16の設計者）のリーダーシップの下、超音速巡航機動プロトタイプ（SCAMP）プロジェクトが開始された。前進翼を使用するものを含むいくつかの翼設計が検討されたが、超音速での揚抗比がはるかに効率的であるため、大型の「クランクアロー」翼（サーブ35ドラケンに類似）[注 1]が追求された。[2]
同社はNASAのラングレー研究センター[3]と緊密に協力し、風洞試験に多額の研究開発資金を投入した。数年にわたって設計が改良され、 1980年後半にはF-16XLの最終設計が完成した[4]。
強化された戦術戦闘機競技
1980年に米空軍がパートナーとして契約し、[5] 3番目[注2]と5番目[注3]の生産型F-16の胴体を改修用に提供した。この2機の胴体がF-16XLの唯一の例となった。[6]
1981年3月、米空軍はF-111 アードバークの後継機を調達するため、強化戦術戦闘機（ETF）プログラムを発表した。[7]このコンセプトは、戦闘機の護衛や妨害支援などの追加支援を必要とせずに、遠距離阻止任務を遂行できる航空機を想定していた。ジェネラル・ダイナミクスはF-16XLを提出し、マクドネル・ダグラスはF-15 イーグルの派生型を提出した。この2機は同じ役割を競っていたが、設計アプローチはかなり異なっていた。F -15EはベースとなるF-15BやDからの変更がほとんど必要なかったが、F-16XLはオリジナルのF-16とは構造上および空力上大きな違いがあった。[8]そのため、F-16XLを量産するには、より多くの労力、時間、資金が必要だっただろう。[9]さらに、F-15Eには2つのエンジンがあり、最大離陸重量が大幅に増加し、エンジン故障の場合の冗長性も確保されていた。 [9] [注4]
1984年2月、米空軍はETF契約をマクドネル・ダグラス社に発注した。[10] [11] [12] 2機のF-16XLは空軍に返還され、エドワーズ空軍基地に保管された。[13]ジェネラル・ダイナミクスが競争に勝っていたら、F-16XLはF-16E/F（Eは単座、Fは複座）として生産されていたはずだった。 [14]
デザイン
ベースとなるF-16Aの主翼と後部水平操縦翼面は、元の主翼より115%大きいクランクアローデルタ翼に交換された。[15]グラファイトビスマレイミド複合材を多用することで595ポンド（270 kg）の軽量化を実現したが、 [16] F-16XL-1とXL-2は、元のF-16Aよりそれぞれ4,100ポンド（1,900 kg）と5,600ポンド（2,500 kg）重くなった。[17] [注 5]
あまり目立たないが、胴体サブアセンブリのジョイント部分に2つのセクションを追加することで、胴体が56インチ（140 cm）長くなっている。[15]新しい主翼の設計では、尾部を3.16°上方に傾ける必要があり、[18]離着陸時に舗装にぶつからないように腹側のフィンが取り外された。[19] F -16XL-2には、後のF-16の派生型に搭載されることになるより大きな空気取り入れ口も装備された。[20]
これらの変更により、超音速飛行での揚抗比が25%向上し[21]、亜音速飛行では同等のままとなり[22]、高速低高度での操縦性が良好になったと報告されている。[23]拡張により機内燃料容量が4,350ポンド（1,970 kg）、約65%増加した。[15] [注 6] F -16XLはF-16Aの2倍の兵器を搭載でき、50%遠くまで運ぶことができた。[26]拡大された主翼と強化されたハードポイントにより、高度に構成可能なペイロードが可能になった。[27]
- 16×1,000ポンド（450 kg）の主翼ハードポイント
- 5×2,000ポンド（910 kg）の主翼ハードポイント
- 胴体下部に半埋め込み式AIM-120 AMRAAMステーション×4基[注7]
- 2×翼端ステーション
- 1×センターライン駅[注8]
- 2×翼「ヘビー/ウェット」ステーション[注9]
- 2×チンLANTIRNステーション
NASAのテスト
1988年、この2機は高速民間輸送（HSCT）プログラムの超音速層流研究のため、NASAエイムズ・ドライデン飛行研究施設に引き渡された。 [28] F-16XLは、クランクアロー型の翼と高速、高高度能力のため、これらのテストに最適であると考えられた。[29]テストはNASAと業界のチームによって実施され[注 10]、翼上の層流を実現し、数値流体力学（CFD）設計手法を検証し、アクティブ吸引システムをテストすることを目的としていた。[30]これらのテストには、パッシブまたはアクティブ吸引空気力学手袋の取り付けが含まれていた。アクティブ吸引手袋は、超音速飛行中に翼上の乱気流を吸い取り、層流を回復して抗力を減らすことを目的としていた。[31] [32] [33] F-16XL実験の開発と調整はNASAラングレー研究センターが行った。[34]
F-16XL-1には左翼を覆うアクティブサクショングローブが取り付けられていた。[35]ノースアメリカン・アビエーション社が設計・製造したこの機体は、レーザーカットされた穴が公称0.0025インチ（0.064 mm）の直径で、均一な2,500平方インチ（390/cm 2）間隔で開けられていた。[35]吸引力は、 20mm機関砲の弾薬が収められていたコンベア880空調ターボコンプレッサーによって供給された。[31] [35]このグローブは翼の5平方フィート（0.46 m 2 ）以上を覆っていた。全体として、 F-16XL-1は1990年5月から1992年9月までの間に31回の試験飛行を完了した。[32]その後、離陸性能、エンジン騒音、ソニックブーム現象の試験に使用された。[36]
F-16XL-2は、エンジンをより強力なゼネラル・エレクトリックF110-129に交換された。[12] [37]この機は、 ETFのテストでは達成されなかったF-16XLの設計目標である限定的な超音速巡航を達成し、軍用最大出力で高度20,000フィート (6,100 m) でマッハ1.1に達した。 [38]右翼にはパッシブグローブ、左翼にはアクティブサクショングローブが取り付けられていた。[32]パッシブグローブには、翼上の流れの特性を測定する計器が取り付けられていた。[39]アクティブサクショングローブはボーイングによって設計・製造され、チタン製で、レーザーカットされた穴が1,200万個以上あり、穴の直径はそれぞれ0.0025インチ (0.064 mm)、間隔は0.010～0.055インチ (0.025～0.140 cm)であった。[40] [31] [41]吸引はボーイング707の客室内空気加圧ターボコンプレッサーによって行われ、20mm弾薬ドラムがあった場所に設置され、右翼の上に排気された。[42] [32] [33]全体として、F-16XL-2は1995年10月から1996年11月にかけて45回の試験飛行を実施した。[43] [31]
超音速での層流の実現に向けて「大きな進歩」があったものの、どちらの航空機も意図した速度と高度で必要な層流特性を達成できなかった。[44] [45] [46]それにもかかわらず、NASAの職員はテストプログラムは成功したとみなした。[32] NASAは超音速層流の研究を継続するために、高速民間輸送機にもっと似ているツポレフTu-144の使用を一時的に検討したが、予算が限られていたためこのアイデアは追求されなかった。[47]
1999年の試験プログラムの終了に伴い、両機のF-16XLはNASAドライデン基地に保管された。[12] 2007年、ボーイングとNASAは、ソニックブーム緩和技術のさらなる試験を行うために、F-16XL-1を飛行状態に戻し、米空軍のF-16ブロック40で見られる多くの改良を施してアップグレードする可能性を検討した。 [48] F-16XL-1はドライデン基地でタクシー試験が行われ、システムチェックが行われた。[48]しかし、両機のF-16XLは2009年に退役し、エドワーズ空軍基地に保管された。[49]
F-16XL 航空機の展示
- 75-0747 – ミュージアムエアパーク、空軍飛行センター博物館、エドワーズ空軍基地、カリフォルニア州[50]
- 75-0749 – カリフォルニア州エドワーズ空軍基地の空軍飛行センター博物館に保管中[50]
仕様（F-16XL 2号機）
Darlingからのデータ、 [51] F-16.net、[52] Piccirillo [53]
一般的な特徴
- 乗員: 1人 (XL #1) または 2人 (XL #2)
- 長さ: 54 フィート 2 インチ (16.51 メートル)
- 翼幅: 32フィート5インチ (9.88 m) (翼端にAIM-9を装備した場合は34フィート3インチ (10.44 m)) [54]
- 高さ: 17 フィート 7 インチ (5.36 m)
- 翼面積: 663平方フィート (61.6 m 2 )
- 自重: 21,157ポンド (9,600 kg) [17]
- 総重量: 48,000 ポンド (21,800 kg)
- 最大離陸重量: 48,000 ポンド (21,800 kg)
- 動力源:ゼネラル・エレクトリック F110 -GE-100ターボファン1 基、乾燥推力 17,100 lbf (76 kN)、アフターバーナー付き 28,900 lbf (129 kN)
パフォーマンス
- 最高速度: 1,350 mph (2,170 km/h、1,170 kn) [注 11]
- 最高速度:マッハ2.0
- 航続距離: 2,285マイル (3,675 km、1,985 nmi) (最長は1985年10月まで[57] )
- フェリー航続距離: 2,580マイル (4,160 km、2,245 nmi) (2x 600 USガロン (2,300 L) ドロップタンク付き[25] )
- 実用上昇限度: 55,000フィート (16,750 m) [55]
- 上昇率: 62,000フィート/分 (310 m/s) [52]
武装
- 砲：20mmM61バルカン回転砲1門[注12]
- ハードポイント:最大 15,000 ポンド (6,800 kg) の積載量を持つ 17 個のパイロン (注: ステーション 2～5 と 13～16 は F-15E と同様にグループに分割されています)
