 ディアマントA | |
| 関数 | 小型ロケット |
|---|---|
| メーカー | セレブ |
| 原産国 | フランス |
| サイズ | |
| 身長 |
|
| 直径 | 1.34 m (4 フィート 5 インチ) |
| 質量 | 18,400 kg (40,600 ポンド) |
| ステージ | 3 |
| 容量 | |
| LEOへのペイロード | |
| 質量 | 160 kg (350 ポンド) |
| 発売履歴 | |
| 状態 | 引退 |
| 発射場 | |
| 総打ち上げ数 | 12 ( A :4、B :5、BP4 :3) |
| 成功 | 9 ( A :3、B :3、BP4 :3) |
| 失敗 | 2（バ） |
| 部分的な障害 | 1 (あ) |
| 初飛行 |
|
| 最終便 |
|
| 第1ステージ（ディアマントA） –エメロード | |
| 搭載 | 1 ベクシンB |
| 最大推力 | 301.55 kN (67,790 lb f ) |
| 比推力 | 203秒（1.99km/秒） |
| 燃焼時間 | 93秒 |
| 推進剤 | HNO 3 /テレピン油 |
| 第1段階（ディアマントB/BP4） – アメジスト | |
| 搭載 | 1 ヴァロワ |
| 最大推力 | 396.52 kN (89,140 lb f ) |
| 比推力 | 221秒（2.17km/秒） |
| 燃焼時間 | 110秒 |
| 推進剤 | N2O4 /過酸化水素 |
| 第 2 ステージ (ディアマント A/B) –トパーズ | |
| 搭載 | 1 P2.2 |
| 最大推力 | 120.082 kN (26,996 lb f ) |
| 比推力 | 255秒（2.50km/秒） |
| 燃焼時間 | 39秒 |
| 推進剤 | 固体 |
| 第2段（ディアマントBP4） – P-4/リタ | |
| 最大推力 | 176 kN (40,000 lb f ) |
| 比推力 | 273秒（2.68km/秒） |
| 燃焼時間 | 55秒 |
| 推進剤 | 固体 |
| 第3ステージ（ディアマントA） –ルビス | |
| 搭載 | 1 P-064 |
| 最大推力 | 29.4 kN (6,600 lb f ) |
| 比推力 | 211秒（2.07km/秒） |
| 燃焼時間 | 39秒 |
| 推進剤 | 固体 |
| 第3段（ディアマントB/BP4） – P-068 | |
| 最大推力 | 50 kN (11,000 lb f ) |
| 比推力 | 211秒（2.07km/秒） |
| 燃焼時間 | 46秒 |
| 推進剤 | 固体 |
ディアマントロケット（フランス語で「ダイヤモンド」の意味）は、フランス独自の使い捨てロケットシステムであり、同時に米国やソ連以外で製造された最初の衛星打ち上げシステムでもありました。そのため、このロケットはその後のすべてのヨーロッパの打ち上げプロジェクトの重要な前身と言われています。プロジェクトの責任者であるチャーリー・アタリは、1965年にディアマントでレジオンドヌール勲章を受賞しました。 [1] [2]

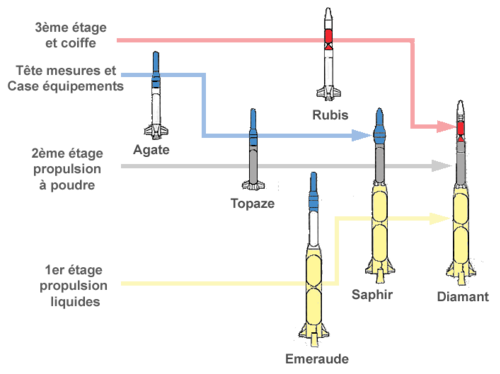

1962年、フランスの宇宙機関であるフランス国立宇宙研究センター（CNES）の最初の宇宙船プロジェクトとして、ディアマントの開発が開始された。このプロジェクトは、軍事計画「宝石計画（フランス語で宝石）」から派生したもので、5つのプロトタイプであるアゲート、トパーズ、エメラルド、ルビー、サファイア（アゲート、トパーズ、エメラルド、ルビー、サファイア） [ 3 ]が含まれており、これまでに開発された知識と技術を大いに活用していた。1965年11月26日、ディアマントAは初飛行を行った。1965年から1975年の間に行われた合計12回の打ち上げのうち、9回が成功した。最も注目すべきは、1965年11月26日、ディアマントを使用してフランス初の衛星「アステリックス」が無事に打ち上げられたことである。
ディアマントロケットには、 A、B、BP4と名付けられた3つのバージョンが開発されました。すべてのバージョンは3段式で、200 kmの軌道に約150 kgのペイロードを搭載していました。ディアマントはロケットとして成功しましたが、フランスは最終的に自国のロケットプログラムのさらなる作業を中止し、1975年にアリアンロケットとなるロケットを製造する多欧州プログラムに参加することを選択しました。
発達
背景
1940 年代後半から 1950 年代にかけて、当時の国際大国の間でロケットおよびミサイル技術の開発、特に長距離を飛行できる弾道ミサイルの将来性に大きな関心が寄せられました。当時の新興超大国であった米国とソビエト社会主義共和国連邦(USSR) は、この新しい分野の政治的および軍事的重要性に注目し、この分野に多額の投資を行うことを選択しました。ほどなくして、ミサイル技術で遅れをとりたくないという激しい競争の雰囲気が生まれ、いわゆる「宇宙開発競争」が直接的に始まりました。[4]さらに、他の国々もこの技術で前進しようとし、ナチスドイツのV2計画から得られた知識を活用し、それを基盤にしようとしました。西ヨーロッパでは、英国とフランスの両国がこの分野で重要な初期段階の一歩を踏み出しました。[4] [5]
英国がブラックナイト弾道ミサイル実証機や軍事志向のブルースティールミサイル計画などの計画を進める一方で、フランスも独自の取り組みで進歩を遂げた。 [6] 1949年、フランス政府は独自の軍事志向の弾道ミサイル計画を追求する目的で、パリ郊外のヴェルノンに弾道ミサイル及び航空力学研究室を設立した。同機関は当初、比較的単純でコスト意識の高い計画を実施し、例えばドイツの科学者数名と協力してV2ベースのヴェロニク液体燃料ロケットを開発し、1954年に初飛行を行った。 [7] 1957年、進歩に大いに勇気づけられた国家防衛科学活動委員会（CASDN）は、ヴェロニクロケットのさらなる改良に資金を提供することを決定した。[8]
1958年、フランスの戦時軍指導者シャルル・ド・ゴールがフランス大統領に就任し、第五共和政が樹立された。[8]有能で完全に独立したフランスの核抑止力の開発に公然と熱心だったド・ゴールは、フランス製のミサイルが、フォース・ド・フラッペとして知られるフランス軍の新興核兵器庫の強力な要素を構成できると判断した。ミサイル開発を支持するさらなる推進力は、ソ連がスプートニク1号で人工衛星の軌道投入に成功したことによって引き起こされた、ソ連のミサイル開発の進歩に他国が遅れをとっているのではないかという懸念であるスプートニク危機によって生み出された。[8]ミサイル関連の開発のための大幅に拡大され更新された枠組みが、科学研究に対する政府の寛大な支援とともに速やかに発行され、具体的には、中距離弾道ミサイル（IRBM）、潜水艦発射弾道ミサイル、偵察衛星などの技術を対象とした新しい取り組みとなった。[8]
出現と成功
1959年、フランス政府は宇宙研究委員会（CRS）を設立したが、これは後にフランス国立宇宙研究センター（CNES）に改名された。[8]新しく設立されたCRSは、当初フランスの物理学者ピエール・オージェが議長を務め、宇宙分野におけるフランスのすべての研究活動の調整を任された。早い段階から、この組織の主な目標は、衛星などのペイロードを軌道に乗せることができる国産の使い捨て打ち上げシステムの開発を追求することだった。[8]すぐにディアマントと名付けられた国産の打ち上げ機は、それ以前の軍用弾道ミサイル計画から大きく影響を受けており、そのため、ロケットの設計の多くはこれらの初期のミサイルに基づいていた。[8]
1965年11月26日、最初のディアマントロケットがアルジェリアのベシャール州ハマギールにあるCIEES試験場から打ち上げられた。[9]この初飛行は成功とみなされ、十分な高度を達成し、フランス初の衛星である42kgの試験機アステリックスを軌道に乗せた。この偉業は、フランスが世界第3位の宇宙大国としての地位を固めるとともに、その独立性と戦略的能力を確固たるものにしたとみなされている。1966年から1967年にかけて、ディアマントはフランス製の科学衛星3機の打ち上げに使用された。[8] 1968年4月9日、フランス領ギアナのクールーにあるフランスの新しい国立発射施設、ギアナ宇宙センターが正式に運用開始と宣言された。その後、ディアマントの打ち上げは、フランスが使用する他のさまざまなミサイルとともに、そして後に他のヨーロッパ諸国でもこの施設に移された。[10]
1970年3月10日、改良型ディアマントBロケットが打ち上げられ、DIAL/MIKAとDIAL/WIKAと名付けられた2つの科学衛星を軌道に乗せた。[8]フランスとドイツの共同作業で地球の周りのヴァン・アレン放射線帯を研究するために作られた2つの衛星のうち、打ち上げを生き延びたのは1つだけだった。[11] [12]全体として、ディアマントロケットは成功した信頼性の高い打ち上げロケットとして認められ、当時世界中で最も優れた国際的競合相手とさえ競争するようになった。[13]
後継と廃止
ディアマントは実行可能で信頼性の高い打ち上げ機であることが証明されていたが、アメリカとソ連の宇宙計画の規模は、フランスだけでなく西ヨーロッパの独立国が現実的に達成できる範囲をはるかに超えていた。[5]この認識が広まるにつれて、国家間の協力的な取り組みと新世代の国際計画によって、これらの国々が宇宙探査においてはるかに大きく重要な役割を果たすことができるようになることも認識された。欧州ロケット開発機構(ELDO) や欧州宇宙研究機関(ESRO) などの初期の共同プログラムは、さまざまな結果をもたらしたが、そのような取り組みの将来性を示したため、宇宙に関する国際的な取り組みに重点が置かれるようになった。[5]
イギリスがELDOへの参加から撤退した結果、同機構の多国籍ロケット「エウロパ」の第一段を構成するイギリス製のブルー・ストリークをフランス製のディアマントに置き換えることが決定された。[14]エウロパ計画のすべての作業は、高い故障率に直面したため、わずか数年後に中止された。一方、イギリスは国産のブラック・アローロケットに注力することを決定した。
1974年、この目的のために欧州宇宙機関（ESA）が設立された。ESAは、競合し重複していた各国の宇宙計画を、加盟国間で作業を分担する単一の組織化された多国籍の枠組みに効果的に引き継ぐことを可能にした。[5]具体的には、1976年に、後に大成功を収めるアリアネファミリーの最初のバージョンとなる、新しい共同アリアネ1ロケットの作業が開始された。以前のディアマントロケットのライバルであるアリアネプログラムの存在は、フランス国産ロケットの需要と役割を事実上置き換え、比較してディアマントを時代遅れで不要なものにした。フランスは最終的に、より新しいアリアネプラットフォームを採用し、ディアマントを使用したさらなる打ち上げを中止することを決定した。[5]
バリエーション
ディアマントA
これはディアマントロケットの最初のバージョンであり、1965年から1967年まで運用されました。[15] [16]新しく開発されたシステムとしては驚くべきことに、最初の4回の打ち上げはすべて部分的に成功し、唯一の失敗は2回目の打ち上げでペイロードが計画よりも低い軌道に投入されたときに発生しました。
完全に組み立てられたディアマントAは高さ18.95メートル、重さ18.4トンでした。[16]
第一段の長さは9.92メートル、直径は1.34メートル、重量は14.7トンであった。 [17 ]第一段には、93秒間274kNの推力を供給するVexin B 硝酸/テレピン油エンジンが搭載されていた。 [17] [検証が必要]
トパーズの第2段ロケットは長さ4.70メートル、直径80センチメートルで、重量は2.93トン、4基の固体燃料エンジンを搭載し、44秒間150kNの推力を発揮した。[17]
第3段は長さ1.85メートル、重量708キログラム。P064固体燃料エンジンは45秒間燃焼し、52kNの推力を発生した。[17]
ディアマントB
ディアマントBはディアマントAの改良版で、より強力な第一段を備え、5°傾斜の200km軌道に190kgのペイロード、1000km軌道に25kgのペイロード、または低極軌道に130kgのペイロードを載せることができる。[18]
1970年から1973年にかけて5回の衛星打ち上げが試みられたが、最後の2回は失敗した。すべての打ち上げはフランス領ギアナの クールーから行われた。
完全に組み立てられたディアマントBは高さ23.5メートル、重さ26.9トンでした。[16]
アメジスト第一段は長さ14.2メートル、直径1.4メートル、重量20トンであった。LRBAヴァロワN2O4/UDMHエンジンは116秒間315kNの推力を発生した。[18]
トパーズP-2.2の第 二段にはP4固体燃料エンジンが1基搭載されており、44秒間150kNの推力を発生しました。[18]
P06第3段は長さ1.66メートル、直径80センチメートルであった。そのP0.68固体燃料エンジンは46秒間50kNの推力を発生した。[18]
ディアマント BP4
このバージョンでは、第1段と第3段は前モデルから引き継がれ、新しい第2段が組み込まれています。[18] 1975年には3回の打ち上げに成功し、合計4つの衛星を軌道に乗せました。
完全に組み立てられたディアマントBP4の高さは22.68メートル、重さは20.3トンでした。[16]
MSBSロケットから派生したリタP-4第二段は長さ2.28メートル、直径1.51メートルで、P4固体燃料エンジンは55秒間176kNの推力を発生しました。[ 18]
