デジタルラジオモンディアル

2006年9月28日、オーストラリアの周波数規制機関であるオーストラリア通信メディア庁は、「周波数計画が完了するまで、デジタルラジオモンディアルを使用する放送サービスでの使用に適している可能性のある周波数帯域に使用禁止措置を講じた」と発表した。「これらの帯域は、5,950～6,200、7,100～7,300、9,500～9,900、11,650～12,050、13,600～13,800、15,100～15,600、17,550～17,900、21,450～21,850、25,670～26,100  kHzである。^{」[ 12 ]}

2005年以降、米国連邦通信委員会は47  CFR 73.758において、「デジタル変調放送については、デジタルラジオモンディアル（DRM）規格を採用しなければならない」と規定している。第73部第758条はHF帯放送のみを対象としている。

DRM30の有効ビットレートは、10 kHzの帯域幅（中心周波数の±5 kHz）で6.1  kbit/s（モードD）から34.8 kbit/s（モードA）までです。標準的な20 kHz（±10 kHz）幅のチャネルを使用すると、最大72 kbit/s（モードA）のビットレートを実現できます。 ^{[ 13 ]}（比較のために、純粋なデジタルHDラジオは、 10 kHz幅のチャネルを使用して20 kbit/s 、20 kHzチャネルを使用して最大60 kbit/sの放送が可能です。）^{[ 14 ]}有効ビットレートは、次のような他のパラメータにも依存します。

• エラーに対する望ましい堅牢性（エラーコーディング）
• 必要電力（変調方式）
• 伝搬条件（マルチパス伝搬、ドップラー効果など）に対する堅牢性。

DRMが最初に設計されたとき、最も堅牢なモードでも、当時最先端のオーディオ符号化フォーマットであったMPEG-4 HE-AAC（高効率高度オーディオ符号化）には容量が不十分であることが明らかでした。そのため、この規格はビットレートに応じて3つの異なるオーディオ符号化システム（ソース符号化）を選択できる形で発売されました。

• MPEG-4 HE-AAC（高効率アドバンストオーディオコーディング）。AACは音声や音楽に適した知覚符号化方式であり、高効率は高周波（SBR：スペクトル帯域幅複製）とステレオイメージ（PS：パラメトリックステレオ）の再構築のためのオプションの拡張機能です。コアAAC（SBRなし）では 24kHzまたは 12kHzのサンプリング周波数を使用できますが、これはSBRオーバーサンプリングを使用する場合、それぞれ48kHz と 24kHzに相当します。
• MPEG-4 CELPは、音声専用（ボコーダー）に適したパラメトリック符号化方式ですが、エラーに強く、必要なビットレートも小さいのが特徴です。
• MPEG-4 HVXCは、CELPよりもさらに低いビットレートを使用する音声プログラム用のパラメトリック符号化方式です。

しかし、MPEG Unified Speech and Audio Codingの実装であるMPEG-4 xHE-AACの開発に伴い、 DRM規格が更新され、音声のみの符号化形式であるCELPとHVXCは置き換えられました。USACは、帯域幅の制約に応じて音声と一般的な音声符号化の特性を組み合わせるように設計されているため、あらゆる種類の番組素材に対応できます。CELPとHVXCの放送が少なかったことを考えると、音声のみの符号化形式を廃止するという決定は問題なく受け入れられました。

多くの放送局は、 15kbit/s以上のビットレートで依然として許容できる音質を提供するHE-AAC符号化方式を今も使用しています。しかし、将来的にはほとんどの放送局がxHE-AAC を採用すると予想されています。

DRM30は、中波帯のHDラジオとは異なり、マルチプログラミングを可能にする。

DRM放送は、さまざまな帯域幅を選択して行うことができます。

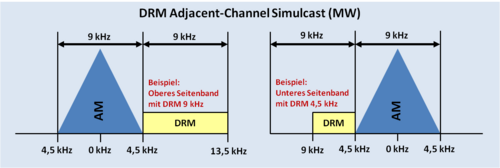

• 4.5  kHz。放送局が同時放送を行い、 AM 用の 9 kHz ラスタ チャネルの下側波帯領域を使用し、従来上側波帯が占めていた領域に 4.5 kHz DRM 信号を配置する機能を提供します。^{[ 15 ]}ただし、結果として得られるビットレートとオーディオ品質は良好ではありません。
• 5  kHz。これにより、放送局は同時放送を行うことが可能になり、AM 放送用の10 kHzラスターチャンネルの下側波帯領域を使用し、従来上側波帯が占めていた領域に5 kHzのDRM信号を配置することができます。ただし、結果として得られるビットレートと音声品質はぎりぎりです（5 kHzの場合7.1～16.7 kbit/s ）。この技術は、世界中の短波帯で使用できる可能性があります。
• 9kHz  。地域 1の長波または中波放送チャンネルの標準帯域幅の半分を占める。
• 10  kHz。地域 2 の放送チャンネルの標準帯域幅の半分を占め、NRSC5 に制限されたアナログ音声チャンネルとの同時放送に使用できます。世界規模の短波放送チャンネル全体を占めます (14.8～34.8 kbit/s を提供)。
• 18kHz 。既存の周波数計画に基づき、第1地域長波または中波チャンネル の全帯域幅を占有します。これにより、より優れた音声品質が得られます。
• 20kHz  。 既存の周波数計画に基づき、リージョン2またはリージョン3のAMチャンネルの全帯域幅を占有します。これにより、DRM30規格で最高レベルのオーディオ品質（30.6～ 72kbit/s）を実現します。

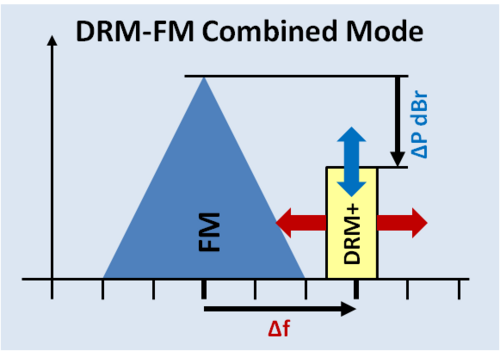

• DRM+ の帯域幅は100 kHz です。この帯域幅はバンド I、II、III で使用でき、DRM+ はこの帯域幅で 4 つの異なる番組、あるいは低解像度のデジタルビデオチャンネル 1 つを送信できます。

DRMで使用される変調方式は、符号化直交周波数分割多重（COFDM ）であり、各搬送波は選択可能な誤り符号化を備えた直交振幅変調（ QAM ）で変調される。

伝送パラメータの選択は、求められる信号の堅牢性と伝搬条件によって決まります。伝送信号は、ノイズ、干渉、マルチパス伝搬、ドップラー効果の影響を受けます。

エラーコーディング方式と変調方式は複数選択可能で、64-QAM、16-QAM、4-QAMなどがあります。OFDM変調には、伝搬条件に応じて調整する必要のあるパラメータがいくつかあります。ドップラー効果（周波数オフセット、拡散：ドップラー拡散の原因）に対する耐性を決定するキャリア間隔と、マルチパス伝搬（遅延オフセット、拡散：遅延拡散の原因）に対する耐性を決定するOFDMガードインターバルです。DRMコンソーシアムは、典型的な伝搬条件に対応する4つの異なるプロファイルを決定しました。

• A：マルチパス伝搬とドップラー効果が非常に少ないガウスチャネル。このプロファイルは、ローカルまたは地域放送に適しています。
• B：マルチパス伝搬チャネル。このモードは中距離伝送に適しており、近年頻繁に利用されている。
• C：モードBと同様だが、ドップラー効果に対する耐性が向上している（搬送波間隔が広い）。このモードは長距離伝送に適している。
• D：モードBに似ていますが、大きな遅延拡散とドップラー拡散に対する耐性があります。このケースは、非常に長距離の伝送において、伝搬条件が悪い場合に発生します。このプロファイルでは、有効なビットレートが低下します。

これらのプロファイル間のトレードオフは、堅牢性、伝搬条件に対する耐性、およびサービスに必要なビットレートの間にあります。この表は、これらのプロファイルに応じていくつかの値を示しています。キャリア間隔が大きいほど、システムはドップラー効果（ドップラー拡散）に対して耐性が高くなります。ガードインターバルが大きいほど、長いマルチパス伝搬エラー（遅延拡散）に対する耐性が高くなります。

結果として得られる低ビットレートのデジタル情報は、COFDMを用いて変調されます。DRMとAMを切り替えることで同時放送モードで動作させることができ、また、他の代替手段（ DABやFMサービスなど）との連携にも対応しています。

DRMは、短波、中波（9kHzおよび10kHzのチャンネル間隔）、長波において正常にテストされています。

また、HF帯でのSSB通信の代替として、帯域幅の低い双方向通信バージョンのDRMも存在します^{[ 16 ]}。ただし、これは公式のDRM仕様とは互換性がないことに注意してください。アマチュア無線コミュニティで使用されている4.5kHz帯域幅のDRMバージョンが、将来的に 既存のDRM仕様に統合される可能性もあります。

Dreamソフトウェアは、商用版に加え、FAAC AACエンコーダを使用した限定的な伝送モードも受信します。

エラーコードの堅牢性は、より強固なものにも、より脆弱なものにも選択できる。

この表は、保護クラスに応じた有用なビットレートの例を示しています。

• OFDM伝搬プロファイル（AまたはB）
• 搬送波変調（16QAMまたは64QAM）
• およびチャネル帯域幅（9kHzまたは10kHz  ）

保護等級が低いほど、誤り訂正のレベルは高くなります。
