クレイ-1

クレイ-1
クレイ-1

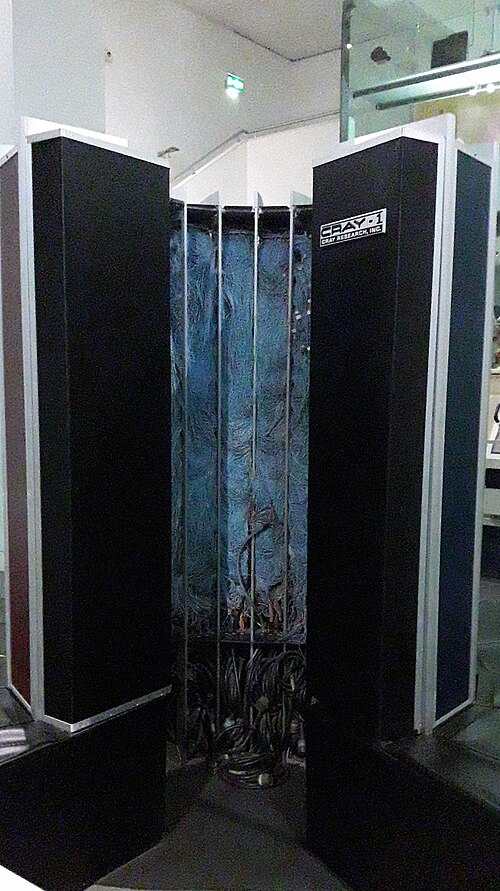

	ロンドンの科学博物館に展示されているCray-1
デザイン
メーカー	クレイリサーチ
デザイナー	シーモア・クレイ
発売日	1975
販売数	100以上
価格	1977年には790万ドル（2023年には3,970万ドルに相当）
ケーシング
寸法	高さ: 196 cm (77 in) ; 直径 (ベース): 263 cm (104 in) ; 直径 (柱): 145 cm (57 in)
重さ	5.5トン（Cray-1A）
力	115kW @ 208V 400Hz
システム
フロントエンド	データジェネラルEclipse
オペレーティング·システム	コス＆ユニコス
CPU	64ビットプロセッサ @ 80MHz
メモリ	8.39メガバイト（最大1,048,576語）
ストレージ	303メガバイト（DD19ユニット）
フロップス	160 メガフロップス
後継	クレイX-MP
	ヴ; t; e;

Cray -1 は、Cray Researchが設計、製造、販売したスーパーコンピュータです。1975 年に発表された最初の Cray-1 システムは、 1976 年にロスアラモス国立研究所に設置されました。最終的に 80 台の Cray-1 が販売され、史上最も成功したスーパーコンピュータの 1 つとなりました。Cray-1 は、比較的小型の C 字型のキャビネットの外側に電源と冷却システムを覆うベンチのリングがあるという、ユニークな形状でよく知られています。

Cray-1 は、ベクトルプロセッサ設計を実装した最初のスーパーコンピュータでした。これらのシステムは、メモリとレジスタを配置して大量のデータに対して 1 つの演算を迅速に実行することで、数学演算のパフォーマンスを向上させます。CDC STAR-100やASCなどの以前のシステムでもこれらの概念が実装されていましたが、その方法ではパフォーマンスが大幅に制限されていました。Cray-1 はこれらの問題に対処し、同様の設計よりも数倍高速に動作するマシンを生み出しました。

Cray-1の設計者はシーモア・クレイ、主任技術者はクレイ・リサーチの共同設立者レスター・デイビスでした。^[2]彼らは同じ基本概念を使用していくつかの新しいマシンを設計し、1990年代までパフォーマンスの王座を維持しました。

歴史

1968 年から 1972 年にかけて、コントロールデータコーポレーション(CDC)の Seymour Cray は、以前のCDC 6600およびCDC 7600設計の後継機であるCDC 8600の開発に取り組みました。8600 は基本的に 4 つの 7600 を 1 つのボックスに収めたもので、SIMD形式でロックステップ動作を可能にする特別なモードが追加されていました。

以前、クレイの初期の設計パートナーだったジム・ソーントンは、CDC STAR-100として知られるより革新的なプロジェクトを開始した。8600 の力ずくのパフォーマンス追求とは異なり、STAR はまったく異なる道を歩んだ。STAR のメインプロセッサは 7600 よりもパフォーマンスが低かったが、特に一般的なスーパーコンピュータのタスクを高速化するためのハードウェアと命令を追加した。

1972 年までに、8600 は行き詰まりに陥りました。マシンがあまりにも複雑すぎて、正常に動作させることは不可能でした。部品が 1 つでも故障すると、マシンは動作しなくなります。クレイは、コントロールデータの CEO であるウィリアムノリスのもとを訪れ、ゼロからの再設計が必要であると伝えました。当時、同社は深刻な財政難に陥っており、STAR も計画中だったため、ノリスは資金を投入できませんでした。

その結果、クレイは CDC を離れ、 CDC 研究所のすぐ近くにクレイリサーチを設立しました。チペワフォールズで購入した土地の裏庭で、クレイと元 CDC 従業員のグループはアイデアを模索し始めました。当初、別のスーパーコンピューターを構築するという構想は不可能に思えましたが、クレイリサーチの最高技術責任者がウォールストリートに出向き、クレイを支援する意思のある投資家の顔ぶれを見つけた後、必要なのは設計だけでした。

クレイ・リサーチは4年かけて最初のコンピュータを設計した。^[3] 1975年に80MHzのクレイ・1が発表された。興奮が高まり、ローレンス・リバモア国立研究所とロスアラモス国立研究所の間で最初のマシンをめぐる入札合戦が勃発し、最終的に後者が落札し、1976年に6か月間の試用期間としてシリアル番号001を受け取った。国立大気研究センター（NCAR）は1977年にクレイ・リサーチの最初の公式顧客となり、シリアル番号3に886万ドル（790万ドルにディスク代100万ドルを加えた額）を支払った。NCARマシンは1989年に廃止された。^[4]同社はおそらく12台のマシンが売れると予想し、それに応じて販売価格を設定したが、最終的にはあらゆる種類のクレイ・1が80台以上販売され、価格は500万ドルから800万ドルであった。このマシンにより、シーモア・クレイは有名人となり、彼の会社は成功し、1990年代初頭のスーパーコンピュータのクラッシュまでその人気は続いた。

ウィリアム・ペリーの研究の勧告に基づき、 NSA は暗号解読の理論的研究のために Cray-1 を購入した。ブディアンスキーによれば、「クレイ・リサーチの標準的な歴史では、同社の最初の顧客はロスアラモス国立研究所であると何十年も述べられてきたが、実際は NSA だった...」^[5]

160 MFLOPS のCray-1 の後継機は、1982 年に 800 MFLOPS のCray X-MPで、これは Cray 初のマルチプロセッシングコンピュータです。1985 年には、ピーク性能 1.9 GFLOPS の非常に先進的なCray-2 が最初の 2 つのモデルの後継機となりましたが、実際のアプリケーションで持続的な性能を発揮するにはいくつかの問題があったため、商業的な成功は限定的でした。そのため、Cray-1 および X-MP モデルのより保守的な設計の進化型後継機がCray Y-MPという名前で開発され、1988 年に発売されました。

比較すると、 Google Nexus 10やHTC Oneなどの2013年の典型的なスマートデバイスのプロセッサはおよそ1GFLOPSで動作しますが、 ^[6] 2019年のiPhone 11のA13プロセッサは154.9GFLOPSで動作します。^[7] Cray-1の後継スーパーコンピュータは1994年までこの数値に到達しませんでした。

背景

典型的な科学的ワークロードは、大規模なデータセットを読み取り、何らかの方法で変換し、再度書き出すというものです。通常、適用される変換は、セット内のすべてのデータポイントで同一です。たとえば、プログラムは 100 万の数字のセットのすべての数字に 5 を加算する場合があります。

単純なコンピュータでは、プログラムは 100 万個の数字すべてをループし、5 を加算して、という 100 万個の命令を実行しますa = add b, c。コンピュータは内部的にこの命令を複数のステップで解決します。最初にメモリから命令を読み取ってデコードし、次に必要な追加情報 (この場合は数字 b と c) を収集し、最後に操作を実行して結果を保存します。最終的には、コンピュータがこれらの操作を実行するのに数千万または数億サイクルが必要になります。

ベクトルマシン

STAR では、基本的に新しい命令がユーザーに代わってループを記述します。ユーザーは、メモリ内の数字のリストが保存されている場所をマシンに伝え、1 つの命令を入力しますa(1..1000000) = addv b(1..1000000), c(1..1000000)。一見すると、節約できる範囲は限られているように見えます。この場合、マシンは 1,000,000 命令ではなく 1 つの命令のみをフェッチしてデコードするため、1,000,000 回のフェッチとデコードが節約され、全体の時間の 4 分の 1 程度になります。

実際の節約効果はそれほど明白ではありません。内部的には、コンピュータのCPU は、たとえば数値の加算やメモリからのフェッチなど、単一のタスク専用の多数の個別のパーツから構成されています。通常、命令がマシン内を流れる際、アクティブになるパーツは常に 1 つだけです。つまり、プロセス全体の各連続ステップが完了しないと、結果を保存することができません。命令パイプラインを追加すると、この状況が変わります。このようなマシンでは、CPU は「先読み」をし、現在の命令がまだ処理されている間に、後続の命令のフェッチを開始します。このアセンブリライン方式では、1 つの命令の完了にはまだ同じ時間がかかりますが、実行が終わるとすぐに、次の命令がすぐ後ろに続き、その実行に必要なステップのほとんどがすでに完了しています。

ベクタープロセッサでは、この手法にもう 1 つのトリックが加わります。データレイアウトは既知の形式 (メモリ内で順番に並べられた一連の数字) であるため、パイプラインを調整してフェッチのパフォーマンスを向上させることができます。ベクター命令を受信すると、特別なハードウェアが配列のメモリアクセスを設定し、データを可能な限り高速にプロセッサに詰め込みます。

STAR における CDC のアプローチは、今日ではメモリ-メモリアーキテクチャとして知られているものを使用していました。これは、マシンがデータを収集する方法を指していました。パイプラインを設定して、メモリから直接読み書きするようにしました。これにより、STAR はレジスタの長さに制限されない長さのベクトルを使用できるため、柔軟性が高まりました。残念ながら、遅いメモリを補うために十分な命令を実行できるようにするには、パイプラインを非常に長くする必要がありました。つまり、ベクトルの処理から非ベクトルオペランドの操作の実行に切り替えるときに、マシンに高いコストが発生しました。さらに、マシンのスカラーパフォーマンスが低いため、切り替えが行われてマシンがスカラー命令を実行している後は、パフォーマンスが非常に悪くなりました^{[要出典] 。その結果、実際のパフォーマンスはかなり期待はずれでしたが、これはおそらく}アムダールの法則で予測できたことかもしれません。

クレイのアプローチ

クレイは STAR の失敗を研究し、そこから学びました^[要出典]。彼は、高速なベクトル処理に加えて、設計には優れた総合的なスカラー性能も必要だと判断しました。そうすれば、マシンがモードを切り替えても、優れたパフォーマンスが維持されます。さらに、レジスタを使用することで、ほとんどの場合、ワークロードを大幅に改善できることに気付きました。

以前のマシンがほとんどの操作が多数のデータポイントに適用されているという事実を無視していたのと同様に、STAR は同じデータポイントが繰り返し操作されるという事実を無視していました。STAR は、一連のデータに 5 つのベクトル操作を適用するために同じメモリを 5 回読み取って処理していましたが、データを CPU のレジスタに 1 回読み込んでから 5 つの操作を適用する方がはるかに高速です。ただし、このアプローチには制限がありました。レジスタは回路の点で大幅に高価であるため、提供できるレジスタの数は限られていました。これは、Cray の設計ではベクトルのサイズに関して柔軟性が低いことを意味していました。STAR のように任意のサイズのベクトルを複数回読み取るのではなく、Cray-1 では一度にベクトルの一部だけを読み取って、その結果をメモリに書き戻す前にそのデータに対して複数の操作を実行できます。一般的な作業負荷を考えると、Cray は、大規模な連続メモリアクセスをセグメントに分割する必要があることによる小さなコストは、支払う価値のあるコストであると感じていました。

典型的なベクトル演算では、小さなデータセットをベクトルレジスタにロードし、それに対して複数の演算を実行するため、新しい設計のベクトルシステムには独自のパイプラインが設けられました。たとえば、乗算ユニットと加算ユニットは別々のハードウェアとして実装されたため、命令のデコードはマシンのメインパイプラインで既に処理されているため、1 つのユニットの結果を次のユニットに内部的にパイプライン化できます。Cray はこの概念をチェーニングと呼びました。これは、プログラマが複数の命令を「連鎖」してより高いパフォーマンスを引き出せるためです。

パフォーマンス

1978年、アルゴンヌ国立研究所のチームは、IBM 370/195の代替として Cray-1 を購入する提案の一環として、さまざまな典型的な作業負荷を Cray-1 でテストしました。また、 CDC STAR-100と Burroughs Scientific Computerでのテストも計画していましたが、そのようなテストが実行されたとしても公表されませんでした。テストはコロラド州ボルダーの国立大気研究センター(NCAR)の Cray-1 で実行されました。当時利用できる Cray はロスアラモスのものだけでしたが、このマシンにアクセスするにはQ クリアランスが必要でした。^[8]

テストは 2 つの方法で報告された。1 つ目は、プログラムをエラーなしで実行するために必要な最小限の変換であるが、Cray のベクトル化を利用しようとはしなかった。2 つ目は、コードに適度な更新を加えたもので、ループをベクトル化できるように巻き戻すことが多かった。一般的に、最小限の変換では 370 とほぼ同じ速度で実行され、そのパフォーマンスは約 2 倍になった (主に Cray の指数範囲が広いため) が、ベクトル化により 2.5 倍から 10 倍にまで向上した。内部高速フーリエ変換を実行する 1 つのサンプルプログラムでは、パフォーマンスが IBM の 47 ミリ秒から 3 ミリ秒に向上した。^[8]

説明

この新しいマシンは、集積回路(IC)を採用した最初の Cray 設計でした。IC は 1960 年代から利用可能でしたが、高速アプリケーションに必要なパフォーマンスに到達したのは 1970 年代初頭になってからでした。Cray-1 は、ECLデュアル 5-4 NOR ゲート(5 入力 1 つと 4 入力 1 つ、それぞれ差動出力)、^{[9]、アドレス}ファンアウトに使用されるもう 1 つの低速MECL 10K 5-4 NOR ゲート、レジスタに使用される 16×4 ビット高速 (6 ns)スタティック RAM (SRAM)、およびメインメモリに使用される 1,024×1 ビット 48 ns SRAM の 4 種類の IC のみを使用していました。これらの集積回路は、フェアチャイルドセミコンダクターとモトローラによって供給されました。^[10] Cray-1 には合計で約 20 万ゲートが含まれていました。

IC は、5 層の大型プリント基板に搭載され、基板 1 枚あたり最大 144 個の IC が搭載されていました。基板は冷却のために背中合わせに取り付けられ (下記参照)、72 枚のダブルボードを含む 28 インチ (710 mm) の高さのラック 24 個に配置されました。一般的なモジュール (個別の処理ユニット) には、1 枚または 2 枚のボードが必要でした。全体として、マシンには 113 種類の 1,662 個のモジュールが含まれていました。

モジュール間の各ケーブルはツイストペアで、信号が正確な時間に到着し、電気反射を最小限に抑えるために、特定の長さにカットされていました。ECL 回路によって生成された各信号は差動ペアであるため、信号はバランスが取れていました。これにより、電源の需要がより一定になり、スイッチングノイズが削減されました。電源の負荷は非常に均等にバランスが取れていたため、Cray は電源が調整されていないことを自慢していました。電源にとっては、コンピュータシステム全体が単純な抵抗器のように見えました。

高性能ECL回路は相当な熱を発生するため、Cray の設計者は、機械設計の残りの部分と同じくらい、冷却システムの設計に力を注ぎました。この場合、各回路基板は 2 つ目の基板とペアになっており、間に銅板を挟んで背中合わせに配置されています。銅板は熱をケージの端に伝導し、ステンレス鋼パイプ内を流れる液体フレオンが熱を機械の下の冷却ユニットに逃がします。最初の Cray-1 は、冷却システムの問題により 6 か月遅れました。コンプレッサーを稼働させるために通常フレオンと混合される潤滑剤がシールから漏れ、最終的にボードを油で覆い、ショートしてしまうのです。チューブを適切に密閉するには、新しい溶接技術を使用する必要がありました。

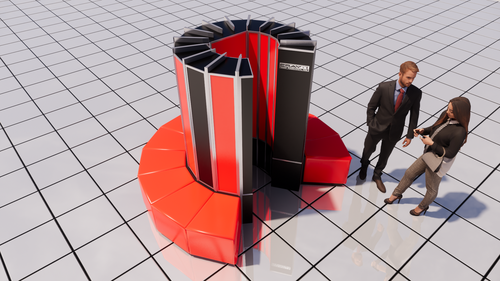

マシンの速度を最大限に引き出すために、シャーシ全体を大きな C 字型に曲げました。速度に依存する部分は、ワイヤの長さが短いシャーシの「内側の端」に配置されました。これにより、サイクルタイムを 12.5 ns (80 MHz) に短縮できました。これは、彼が諦めた 8 ns の 8600 ほど速くはありませんが、CDC 7600や STAR に勝つには十分です。NCAR は、システムの全体的なスループットは CDC 7600 の 4.5 倍であると推定しました。^[11]

Cray-1 は64 ビットシステムとして構築され、60 ビットマシンであった 7600/6600 から発展しました (8600 でも変更が計画されていました)。アドレス指定は 24 ビットで、最大 1,048,576 64 ビットワード (1 メガワード) のメインメモリがあり、各ワードには 8 つのパリティビットも含まれ、合計で 72 ビット/ワードでした。^{[12]メモリは 16 の}インターリーブメモリバンクに分散され、各バンクのサイクル時間は 50 ns で、1 サイクルあたり最大 4 ワードの読み取りが可能でした。より小規模な構成では、メインメモリを 0.25 または 0.5 メガワードにすることができます。最大合計メモリ帯域幅は 638 Mbit/s でした。^[12]

メインレジスタセットは、8 つの 64 ビットスカラー (S) レジスタと 8 つの 24 ビットアドレス (A) レジスタで構成されていました。これらは、それぞれ T と B と呼ばれる S と A の一時ストレージ用の 64 個のレジスタセットによってバックアップされていましたが、機能ユニットからは参照できませんでした。ベクターシステムでは、さらに 8 つの 64 要素 x 64 ビットベクター (V) レジスタ、およびベクター長 (VL) とベクターマスク (VM) が追加されました。最後に、システムには 64 ビットのリアルタイムクロックレジスタと、それぞれ 64 個の 16 ビット命令を保持する 4 つの 64 ビット命令バッファも含まれていました。ハードウェアは、ベクターレジスタに 1 サイクルあたり 1 ワードでデータを供給できるように設定されていましたが、アドレスレジスタとスカラーレジスタには 2 サイクルが必要でした。対照的に、16 ワード命令バッファ全体は 4 サイクルで埋めることができました。

Cray-1 には、パイプライン化された機能ユニットが 12 個ありました。24 ビットのアドレス演算は、加算ユニットと乗算ユニットで実行されました。システムのスカラー部分は、加算ユニット、論理ユニット、ポピュレーションカウント、先行ゼロカウントユニット、およびシフトユニットで構成されていました。ベクター部分は、加算ユニット、論理ユニット、およびシフトユニットで構成されていました。浮動小数点機能ユニットは、スカラー部分とベクター部分で共有され、加算ユニット、乗算ユニット、および逆数近似ユニットで構成されていました。

このシステムには並列処理能力が限られていた。1クロックサイクルあたり1命令発行でき、理論上の性能は80 MIPSであったが、ベクトル浮動小数点乗算と加算を並列に行うことで理論上の性能は160 ^[13] MFLOPSとなった。(逆数近似ユニットも並列に動作できたが、真の浮動小数点演算結果は得られず、完全な除算を行うには2回の乗算が必要であった。)

このマシンは大規模なデータセットを処理するように設計されていたため、設計上はI/O専用の回路も相当数使用されていました。CDC の以前の Cray 設計にはこのタスク専用のコンピュータが別個に含まれていましたが、これはもう必要ありませんでした。代わりに Cray-1 には 4 つの 6 チャネルコントローラが含まれ、各コントローラは 4 サイクルごとにメインメモリにアクセスできます。チャネルは 16 ビット幅で、3 つの制御ビットと 4 つのエラー訂正ビットが含まれていたため、最大転送速度は 100 ナノ秒あたり 1 ワード、つまりマシン全体で 1 秒あたり 50 万ワードでした。

初期モデルであるCray -1Aは、フレオン冷却システムを含めて重量が10,500ポンド（4,800 kg）でした。100万ワードのメインメモリを搭載したこのマシンとその電源は約115kWの電力を消費しました。^[10]冷却とストレージにより、この数字はおそらく2倍以上になりました。^[要出典] Data General SuperNova S/200ミニコンピュータは、メンテナンス制御ユニット（MCU）として機能し、起動時にCrayオペレーティングシステムをシステムに入力し、使用中にCPUを監視し、オプションでフロントエンドコンピュータとして使用されました。すべてではないにしても、ほとんどのCray-1Aは、後継のData General EclipseをMCUとして使用して納品されました。

CRAY-1Aの信頼性は、今日の基準からすると非常に低いものでした。最初の顧客の1つであるヨーロッパ中期予報センターでは、ハードウェア障害の平均間隔は1979年に96時間と報告されました。 ^[14]シーモア・クレイは、速度のために信頼性を犠牲にする設計決定を意図的に行いました。しかし、この問題について質問を受けた後、後の設計を改善しました。同様に、クレイオペレーティングシステム（COS）はかなり初歩的で、初期の頃はほとんどテストされておらず、週に1回、時には毎日更新されていました。

クレイ-1S

1979年に発表されたCray -1Sは、100万語、200万語、または400万語の大容量メインメモリをサポートするCray-1の改良版であった。大容量メインメモリは、25ナノ秒のアクセスタイムを持つ4,096 x 1ビットバイポーラRAM ICを使用することで可能となった。^[15] Data Generalミニコンピュータは、オプションで、80 MIPSで動作する社内の16ビット設計に置き換えられた。I/Oサブシステムはメインマシンから分離され、6 Mbit/sの制御チャネルと100 Mbit/sの高速データチャネルを介してメインシステムに接続された。この分離により、1Sは数フィート離れた2つの「半分のCray」のように見え、必要に応じてI/Oシステムを拡張することができた。システムは、I/O がなく 50 万ワードのメモリを備えた S/500 から、4 つの I/O プロセッサと 400 万ワードのメモリを備えた S/4400 まで、さまざまな構成で購入できました。

クレイ-1M

1982年に発表されたCray -1Mは、Cray-1Sの後継機でした。^[16]サイクルタイムが12nsと高速で、メインメモリには安価なMOS RAMを使用しました。1Mには、8バンクで100万ワードのM/1200と、16バンクで200万または400万ワードのM/2200およびM/4200の3つのバージョンのみが提供されました。これらのマシンにはすべて、2つ、3つ、または4つのI/Oプロセッサが搭載され、オプションで2つ目の高速データチャネルが追加されました。ユーザーは、 800万〜3200万ワードのMOS RAMを備えたソリッドステートストレージデバイスを追加できました。

ソフトウェア

1978 年に、Cray-1 用の最初の標準ソフトウェアパッケージがリリースされました。このパッケージは、主に次の 3 つの製品で構成されていました。

Cray オペレーティングシステム(COS) (後のマシンではCray のUNIXフレーバーであるUNICOSが実行される)
クレイアセンブリ言語 (CAL)
Cray FORTRAN (CFT)、最初の自動ベクトル化 Fortranコンパイラ

米国エネルギー省が資金提供したローレンス・リバモア国立研究所、ロスアラモス科学研究所、サンディア国立研究所、および国立科学財団のスーパーコンピュータセンター（高エネルギー物理学用）のサイトは、LLLのCray Time Sharing System（CTSS）で2番目に大きなブロックを構成しました。CTSSは、最初はLRLTRANと呼ばれていた動的メモリFortranで書かれ、CDC 7600で実行されましたが、Cray-1のベクトル化が追加されたときにCVC（「シビック」と発音）に名前が変更されました。Cray Researchは、それに応じてこれらのサイトをサポートしようとしました。これらのソフトウェアの選択は、後の「クレイエット」としても知られるミニスーパーコンピュータに影響を与えました。

NCAR には独自のオペレーティングシステム (NCAROS) があります。

国家安全保障局は独自のオペレーティングシステム（Folklore）と言語（Cray Pascal、C、Fortran 90の移植版を含むIMP）を開発した^[17]

ライブラリは、Cray Research 独自の製品とNetlibから始まりました。

他のオペレーティングシステムも存在していましたが、ほとんどの言語は Fortran または Fortran ベースである傾向がありました。ベル研究所は、移植性の概念と回路設計の両方を証明するために、最初の C コンパイラを自社の Cray-1 (非ベクトル化) に移行しました。この行動により、CRI はCray-2 Unix への移植で 6 か月先行することができました ( ETA Systemsの不利益)。また、ルーカスフィルムの最初のコンピューター生成テストフィルムである「アンドレとウォーリーの冒険」も公開されました。

アプリケーションソフトウェアは、一般的に機密扱い (核コード、暗号解読コードなど) か、専有 (石油貯留層モデリングなど) される傾向があります。これは、顧客と大学の顧客の間で共有されるソフトウェアがほとんどなかったためです。NSF が日本の第 5 世代コンピュータシステムプロジェクトに応えてスーパーコンピュータセンターを設立するまで、気候学および気象学のプログラムは例外でした。それでも、共有されるコードはほとんどありませんでした。

クレイ社は宣伝効果もあって、第4回（1983年）と第5回（1986年）の世界コンピュータチェス選手権、および1983年と1984年の北米コンピュータチェス選手権で優勝したクレイ・ブリッツの開発を支援した。1970年代に主流だったプログラム、チェスは、コントロール・データ・コーポレーションのスーパーコンピュータで実行されていた。

博物館

Cray-1 は以下の場所に展示されています:

ニューメキシコ州ロスアラモスのブラッドベリー科学博物館
ウィスコンシン州チペワフォールズにあるチペワフォールズ産業技術博物館
ミネソタ州セントポールのクレイプラザにあるクレイ社のオフィス
カリフォルニア州マウンテンビューのコンピュータ歴史博物館^[18]
ジョージア州ロズウェルにあるアメリカコンピュータ博物館には4台のCray-1とその他のCrayコンピュータが展示されている^[19]
デジバーンコンピュータ博物館^[20]
ミュンヘンのドイツ博物館
ETH Zurich - スイス連邦工科大学チューリッヒ校
生きているコンピュータ：ワシントン州シアトルの博物館と研究所^[21]
コロラド州ボルダーにある国立大気研究センター^[22]
ワシントンD.C.の国立航空宇宙博物館^[23]
スイス、ローザンヌのボロ美術館
ブレッチリー・パーク国立コンピュータ博物館^[24]
ロンドン科学博物館^[25]
スウェーデン国立科学技術博物館（スウェーデン、ストックホルム）^[26]
メリーランド州ハントバレーのシステムソースコンピュータ博物館には、 Cray-1、Cray 1-s、その他のCrayコンピュータが展示されています。
スペインのバリャドリッド科学博物館。

Cray-1のその他の画像

EPFLで内部が公開された Cray-1
ロジックボード
塔の内部
冷却システム
筐体上部
ロジックボードのクローズアップ
Cray-1A 電源の詳細

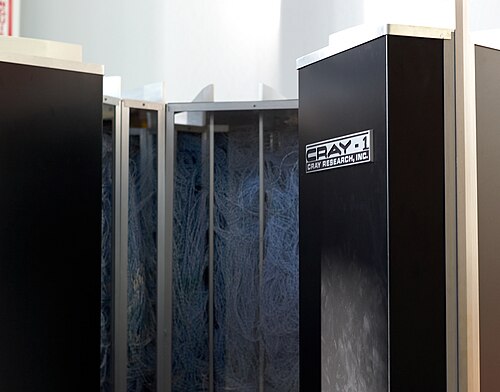

コンピュータ歴史博物館の Cray-1
コンピュータ歴史博物館の Cray-1
ドイツ博物館のCray-1
ロンドン科学博物館のCray-1
米国ジョージア州ロズウェルにあるアメリカコンピュータ博物館の Cray-1
ロジックボード
50マイルの配線の一部
シーモア・クレイと彼のクレイ1
