アクラ級潜水艦

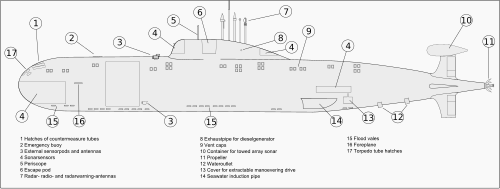

アクラ級SSNプロファイル
クラスの概要
名前	アクラクラス
ビルダー	コムソモリスク・ナ・アムーレ セヴェロドヴィンスク
オペレーター	ソ連海軍  ロシア海軍  インド海軍
先行	ビクター級、シエラ級
後継者	ヤセンクラス
料金	推定15億5000万ドル（1995ドル）
構築済み	1983–1999
委託中	1984年～現在
計画中	20
完了	15
キャンセル	4 (1996年以降、1つのイリビスが中断され、42%が完成)
アクティブ	4（ロシアの近代化に関する活動4+6）
引退	4
一般的な特徴
タイプ	原子力攻撃潜水艦
変位	浮上: 8,140トン アクラIとアクラI改良型 8,450 ～ 8,470 トン Akula II および III 水没： 12,770トン アクラIとアクラI改良型 13,400 ～ 13,800 トン Akula II および III
長さ	アクラIとアクラI改良型では110.3メートル（362フィート） Akula II および Akula III の場合は 113.3 m (372 フィート)
ビーム	13.6メートル（45フィート）
下書き	9.7メートル（32フィート）
推進	190MW OK-650B/OK-650M加圧水型原子炉（HEU <= 45%） 1基[1] OK-7蒸気タービン1基 43,000馬力（32MW） 2 MW を発電するOK-2 ターボ発電機2 台 7枚羽根のプロペラ1個 5ノット（9.3 km/h、5.8 mph）での低速かつ静かな操縦を可能にする2つのOK-300格納式電動推進装置
スピード	10ノット（19 km/h; 12 mph）浮上 28～35ノット（時速52～65km、時速32～40マイル）潜水時[2]
持久力	100日[3]
テストの深さ	アクラIとアクラI改良型の試験深度は480メートル（1,570フィート） アクラ II と III の場合は 520 m (1,710 フィート) 最大作動深度600メートル（2,000フィート）[4]
補体	アクラIおよび改良型には73名[5] 、アクラIIおよびIII型には62名（31名の士官）。[6]
センサーと 処理システム	MGK-540 アクティブ/パッシブ スイート 側面配列 ペラミダ曳航アレイソナー MG-70 地雷探知ソナー
電子戦 とデコイ	ブフタESM / ECM MG-74 コルンド ノイズシミュレーションデコイ（外部チューブから発射） MT-70 ソナーインターセプト受信機 ニクロム-M IFF
武装	533 mm魚雷発射管4基（28発）と650 mm魚雷発射管4基（12発）。（K-152ネルパは533 mm魚雷発射管8基）合計40発 帆から発射されるイグラ-M地対空ミサイルランチャー1～3基（水上使用のみ） グラナト巡航ミサイル、現在はカリブル
注記	チブリス表面捜索レーダー Medvyeditsa-945 ナビゲーション システム モルニヤM衛星通信 MGK-80 水中通信 津波、キパリス、アニス、シンテズ、コラ通信アンテナ パラバン牽引VLFアンテナ ヴスプレツク戦闘指揮システム

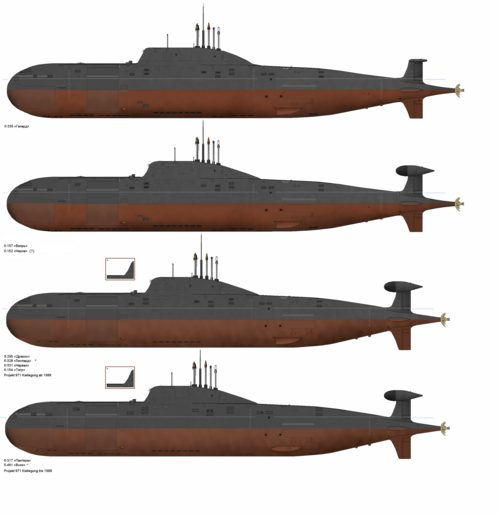

アクラ級（ソ連の呼称：プロジェクト971シュチュカ-B、ロシア語：Щука-Б、直訳すると「パイクB」、NATOコード名：アクラ）は、ソ連海軍が1986年に初めて配備した第4世代の攻撃型原子力潜水艦（SSN）シリーズである。シュチュカ-Bには4つのサブクラスまたは編隊があり、1984年から1990年に就役したオリジナルのプロジェクト971潜水艦7隻（コードネーム：アクラI）、1991年から2009年に就役したプロジェクト971I（改良型アクラ）6隻、1995年に就役したプロジェクト971U（アクラII ） 1隻で構成される。そして2001年に就役したプロジェクト971M（アクラIII）1隻がある。ロシアは改造の有無にかかわらず、すべての潜水艦をシュチュカBと呼んでいる。 ^[7] 

アクラ（ロシア語：Акула、ロシア語で「サメ」の意味）という名前は、ソ連では別のクラスの潜水艦、西側諸国ではタイフーン級として知られるプロジェクト941に使用されていたため、混乱が生じる可能性があります。プロジェクト971はソ連ではシュチューカBと名付けられましたが、西側諸国では、その主力艦であるK-284にちなんで アクラという名称が与えられました。

防衛アナリストのノーマン・ポルマーによれば、1985年に最初の潜水艦が進水したことは「西側諸国の誰もが衝撃を受けた」という。西側諸国の諜報機関は、ソ連がこのような潜水艦を10年もの間製造するとは予想していなかったからだ。^[8]

アクラは、内側の耐圧船体と外側の「軽量」船体からなる二重船体システムを採用しています。これにより、船体外部の形状の設計に自由度が増し、西側の類似潜水艦よりも予備浮力の高い潜水艦となっています。

アクラの舵の上にある特徴的な「バルブ」または「缶」は、格納時に曳航式ソナーアレイを収納する。ほとんどのアクラには、温度と塩分濃度の変化を検知する航跡検知システム（ロシア語：Система обнаружения кильватерного следа）（SOKS）流体力学センサーが搭載されている。これらは、帆の前縁、帆の前の船体外殻、および帆の前方の船体底部に配置されている。^{[9] [10]}

アクーラ級（ネルパ級を除く）は、53型魚雷またはRPK-2、RPK-6ミサイルを使用できる533 mm魚雷発射管4基と、65型魚雷またはRPK-7ミサイルを使用できる650 mm魚雷発射管4基を装備している。これらの魚雷発射管は、4基ずつ2列に配置されている。外部発射管は、圧力殻の外側、魚雷発射管の上に1列に取り付けられており、港内または潜水母艦の支援を受けてのみ再装填できる。650 mm発射管にライナーを取り付けて、533 mm兵器を使用できる。また、この潜水艦は、魚雷発射管を使用して機雷を敷設することもできる。

多くのソ連/ロシアの船舶と同様に、アクラ級潜水艦の状況に関する情報は、せいぜいわずかです。情報源によって提供される情報は大きく異なります。

オリジナルのアクラ7隻のうち、現在も現役であることが知られているのは3隻のみである。これらの艇にはMGK-540 Skat-3ソナーシステム（NATO報告名Shark Gill）が搭載されている。^{[11] [12]}このクラスのリードボートであるK-284アクラは2001年に退役したが、これは明らかに資金不足のロシア海軍の節約のためであった。K-322カシャロットとK-480バール[現在はAk バール]は予備艇である。K-480バールは1998年に予備艇となり、^[3] 2010年2月に解体された。パンテラは徹底的なオーバーホールの後、2008年1月に復帰した。^[13]すべての艇にSOKS流体力学センサーが後付けされた。 K-391ブラーツク以前のすべての潜水艦には、タイフーン級SSBNのものと似た長くて管状の原子炉冷却スクープが搭載されています。ブラーツクとその後の潜水艦には、オスカー II の短いものと似た原子炉冷却スクープが搭載されています (タイフーン、アクラ、オスカーの各クラスでは同様の OK-650 原子炉が使用されています)。

このクラスの6 隻のAkula はすべて就役中であると考えられています。これらはオリジナルのAkulaよりも静かです。また、このクラスの建造が中止されたのか、さらに 2 隻の建造が計画されているのかについても、情報源によって意見が分かれています。

改良型アクラI型潜水艦：K-328レオパルド、K-461ヴォルク、K-154ティグル、K-419クズバス、K-295サマラ、K-152ネルパ。これらの潜水艦は初期のアクラ級潜水艦よりもはるかに静かで、レオパルドを除く全艦にSOKS流体力学センサーが搭載されている。^{[14] [検証失敗]}

K-157ヴェープルは、唯一完成したアクラIIである（下表参照）。^[15]アクラIIはアクラIよりも3メートル（9.8フィート）長く、排水量は約700トン（水中排水量）多い。追加されたスペースは追加の静粛化対策に使用された。K-157ヴェープルは、当時の最新の米国攻撃型潜水艦である改良型ロサンゼルス級（SSN 751以降）よりも静かな最初のロシア潜水艦となった。^{[16]これらの潜水艦のうち2隻は、}ボレイ級SSBNの建造に使用された。

K-335ゲパルトはこのクラスの14番目の潜水艦であり、ロシア海軍向けに建造された唯一の完成したアクラIII（下表を参照）である。^[17]クルスクの事故以来、ロシア海軍に就役した最初の潜水艦であったため、就役式典ではウラジーミル・プーチン大統領も出席し、ロシア海軍の士気を高める重要なものとなった。^{[18] [19]}アクラIIIにはNATOの分類はない。アクラIIに比べて全長と排水量が大きく、また拡大された帆と垂直尾翼の異なる曳航アレイディスペンサーを備えている。ここでも、より多くの騒音低減方法が採用されている。ゲパルトは、セヴェロドヴィンスク級とボレイ級 の潜水艦が就役する前は、最も先進的なロシアの潜水艦であった。

ソ連の静音化技術の進歩は西側諸国にとって大きな懸念事項であった。というのも、音響技術はソ連に比べて米国の潜水艦技術の最も大きな利点であると長い間考えられていたからである。

1983年から1984年にかけて、日本の東芝は、ノルウェーのコングスベルグ社が開発したコンピュータ制御システムとともに、高度な9軸フライス加工機をソ連に販売した。米海軍当局者と議員は、この技術によりソ連の潜水艦製造業者はより正確で静かなプロペラを製造できるようになったと発表した。^[20]これは東芝・コングスベルグ事件として知られている。

1991年のソビエト連邦の崩壊により、アクラの生産は全体的に減速しました。

1999-2000年版のジェーンズ・ファイティング・シップスでは、最初のアクラIIIがヴァイパー（実際の名前はロシア語で「イノシシ」を意味する「ヴェプル」）と誤って記載されており、1995年11月25日に就役した。ゲパルト（チーター）は1999年に進水し、2001年12月5日に就役した。

1995年12月から1996年2月にかけて、潜水艦ヴォルクはロシアの航空母艦アドミラル・クズネツォフとともに地中海に展開し、SV・スプラフツェフ一等大佐指揮下のNATO潜水艦数隻の活動を監視しました。

1996年4月から6月にかけて、ティグルは大西洋に展開し、戦闘哨戒中にアメリカのオハイオ級SSBNを発見し追跡した。 ^{[21] 1996年7月23日、その艦長であるアレクセイ・ブリリチェフ大佐は}ロシア連邦英雄賞を受賞した。^[22]

2009年8月、ニュースメディアは、2隻のアクラ級潜水艦が米国東海岸沖で活動し、そのうち1隻はプロジェクト971シュチューカB型であると特定されていると報じた。米軍筋は、これは冷戦終結以来、西大西洋へのロシア潜水艦の展開として知られている最初のものであると指摘し、米軍と情報機関内で懸念を引き起こした。^{[23] [24]} 米北方軍は、この2009年のアクラ級潜水艦の展開が実際に行われたことを確認した。^[25]潜水艦のうち1隻は、その年の6月から9月の間に比較的長い戦闘哨戒を終えたゲパルトである可能性が高い^[26]。この潜水艦の指揮は、アレクセイ・ヴャチェスラヴォヴィチ・ドミトロフ一等大佐が務め、2012年2月15日、ドミトロフは職場での勇気によりロシア連邦英雄の称号を授与された。^[27]もう一隻の潜水艦は、 2009年3月から11月の間に戦闘哨戒を行っていたことから、EA・ペトロフ艦長指揮下のティグルであった可能性がある。 ^[28]その年、971計画の他の潜水艦が大西洋にいた可能性は低い。パンテラは夏の間セヴェレモルスクにいたが、^[29]ヴェプル、レオパルド、ヴォルクはその年、いかなる活動も報告していない（通常、この計画の潜水艦は1～3隻が北方艦隊で常時活動している）。

2012年8月、別のアクラ級潜水艦がメキシコ湾で1か月以上も探知されずに活動していたと報道され、米軍・政界で論争を巻き起こし、上院軍事委員会のジョン・コーニン上院議員は海軍作戦部長のジョナサン・W・グリナート提督にこの展開の詳細を要求した。^[30]この潜水艦はおそらくティグルであったと思われ、その艦長であるパベル・ブルガーコフ一等大佐は2013年2月22日の祖国防衛者の日に勇気勲章を受章した。 ^[31]

2008年10月27日、ロシア太平洋艦隊のK-152ネルパが、インド海軍へのリース契約による引き渡しの前に日本海で海上試験を開始したと報じられた。^[要出典] 2008年11月8日、こうした試験の一つの実施中に、船首部分でハロンベースの消火システムが誤って作動した。数秒のうちにハロンガスが区画から呼吸可能な空気をすべて排除した。その結果、20人（民間人17人と船員3人） ^[63]が窒息死した。その他数十人がフロン関連の負傷を負い、沿海地方の未知の港に避難した。^[要出典]これは、2000年に潜水艦K-141クルスクが失われた以来、ロシア海軍で最悪の事故であった。潜水艦自体は重大な損傷を受けておらず、放射線の放出もなかった。^[64]

インド海軍の人員300名がロシアでアクラII型潜水艦ネルパの運用訓練を受けた。インドはロシアと契約を締結しており、この契約では、これらの潜水艦のリースの終了時にインドが購入するオプションを持っている。この潜水艦は、インドが以前リースしていたソ連のチャーリーI型SSGNと同様にINSチャクラ^{と命名された。 [65]} チャクラは2012年4月4日に正式にインド海軍に就役した。^{[66] [67]}

ロシア海軍のアクラIIは射程距離3,000kmの核搭載可能巡航ミサイル28発を搭載できるが、インド版は射程距離300kmの核搭載可能クラブSミサイルを搭載していると伝えられている。 ^{[68]ロシアは}MTCR条約に署名しているため、射程距離が300kmを超えるミサイルは軍備管理上の制限により輸出できない。

2021年6月、ネルパ号は2012年4月に開始された10年間のリースが1年残っていたにもかかわらず、インド人乗組員を乗せてロシアへ帰還中であるとシンガポールで報告された。発表された理由は原子炉の保守の問題であった。したがって、当初予想されていたように、リースは2022年以降延長されないだろう。^[58]

ロシアは2014年12月、ウラジミール・プーチン大統領 とナレンドラ・モディ首相が防衛関係の強化を約束した翌日に、インドにさらに原子力潜水艦をリースする用意があると発表した。 ^[69]

2015年1月、インドがカシャロットとイリビスのリース交渉に関与していると報じられた。^[70]

2019年3月7日、インドとロシアは、さらに1隻のアクラ級攻撃型原子力潜水艦を30億ドルでリースする契約を締結した。チャクラIIIと呼ばれるこの潜水艦は、2025年までにインド海軍に引き渡される予定である。^{[71] [72]}

2024年11月時点で、複数の情報源によると、この取引は少なくとも2028年まで延期された。^{[73] [74]}

•
  潜水艦 K-322カシャロット
•
  2009年のロシア海軍記念日に展示されたアクラ級潜水艦
•
  潜水艦 K-419クズバス
•

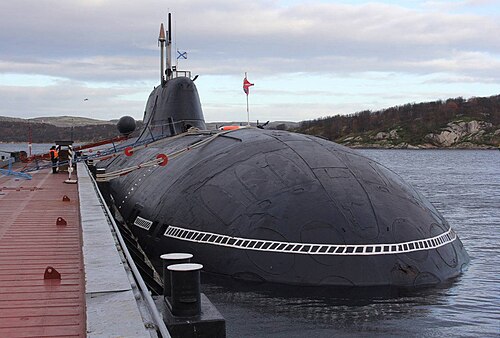

  潜水艦 K-317パンテーラ
