魚雷発射管

魚雷発射管は魚雷を発射するための円筒形の装置である。^[1]

魚雷発射管には、潜水艦や一部の水上艦に装備される水中発射管と、水上艦艇に搭載される甲板搭載型（魚雷発射管とも呼ばれる）の2種類がある。甲板搭載型魚雷発射管は通常、特定の種類の魚雷用に設計されているが、潜水艦用魚雷発射管は汎用発射管であり、機雷や巡航ミサイルを配備することもできる場合が多い^。ほとんどの現代の発射管^{は、軽魚雷（甲板搭載型）の場合は直径12.75インチ（324 mm）、重魚雷（}水中発射管）の場合は直径21インチ（533 mm）に標準化されているが、他のクラスや直径の魚雷も使用されている。

潜水艦の魚雷発射管は、水上艦の魚雷発射管よりも複雑な機構です。潜水艦内の通常の大気圧から、潜水艦周囲の水の周囲圧力で海へ魚雷を移動させる機能を果たす必要があるためです。したがって、潜水艦の魚雷発射管はエアロックの原理で動作します。

この図は潜水艦の魚雷発射管の動作を示しています。この図は多少簡略化されていますが、潜水艦の魚雷発射の動作を示しています。

魚雷発射管には安全上の理由から、かなりの数のインターロックが装備されています。たとえば、インターロックは砲尾扉と砲口扉が同時に開かないようにします。

潜水艦の魚雷発射シーケンスは、簡略化して次のようになります。

1. 魚雷室の尾扉を開け、魚雷を管内に装填します。
2. ワイヤガイド接続と魚雷電源ケーブルを接続します。
3. 尾扉を閉じてロックします。
4. 魚雷の電源を入れます。魚雷のウォームアップには最小限の時間が必要です。射撃制御プログラムが魚雷にアップロードされます。
5. 魚雷発射管に水を注ぎます。これは、潜水艦のクラスに応じて、海またはタンクから手動でも自動でも行うことができます。このプロセス中は、魚雷発射管に空気を通し、完全に水を注ぎ、水面に漏れたり発射時に損傷を引き起こす可能性のある空気ポケットを排除する必要があります。
6. 均等化バルブを開き、チューブ内の圧力を周囲の海圧と均等にします。
7. 銃口ドアを開きます。チューブがインパルス モードに設定されている場合、スライド バルブは銃口ドアとともに開きます。スイム アウト モードが選択されている場合、スライド バルブは閉じたままです。スライド バルブにより、排出ポンプからの水がチューブに入ります。
8. 発射命令が出され、すべての連動条件が満たされると、ウォーターラムが作動し、大量の水が高圧で発射管に押し込まれ、かなりの力で魚雷が発射管から射出される。現代の魚雷には、必要な重力加速度を感知しない限り魚雷が作動しないようにする安全機構が備わっている。
9. 電源ケーブルは発射時に切断されます。ただし、誘導ワイヤーが使用されている場合は、チューブ内のワイヤー ドラムを介して接続されたままになります。魚雷の推進システムはさまざまですが、電気魚雷はチューブから自力で泳ぎ出し、直径が小さくなります。^{[説明が必要]}直径 21 インチ (530 mm) の魚雷と燃料燃焼エンジンは、通常チューブの外側から発射されます。
10. 発射管の外に出ると、魚雷は射撃管制システムによってプログラムされた通りに目標に向かって進み始めます。攻撃機能はプログラムされていますが、有線誘導兵器の場合、特定の機能は船から制御できます。
11. ワイヤー誘導魚雷の場合、誘導ワイヤーは潜水艦の射撃管制システムからの指令を受信するために砲尾扉の内側に接続されているため、砲尾扉は開いたままにしておく必要があります。砲尾扉の内側にあるワイヤーカッターが作動して、ワイヤーとその保護ケーブルを解放します。砲尾扉を閉じる前に、ワイヤーと保護ケーブルを船外に引き抜きます。
12. 排水サイクルは、浸水サイクルの逆です。水はボートのタンクに戻され、必要に応じて移動できます。通常は重力で排水されるため、チューブを完全に排水するには、チューブを通気する必要があります。^{[説明が必要]}
13. 尾扉を開けて、魚雷の動力ケーブルと誘導ワイヤーバスケットの残骸を取り除きます。粘液の蓄積を防ぐために、管を拭いて乾かす必要があります。このプロセスは「管の潜水」と呼ばれ、伝統では「射撃する者は潜水する」とされています。^{[引用が必要]}
14. 尾扉を閉じてロックします。

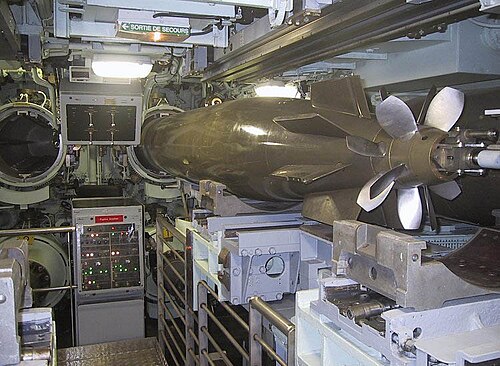

予備の魚雷は、発射管の後ろのラックに保管されます。

魚雷装填システムではスピードが求められますが、安全性が何よりも重要です。魚雷を管に装填するための手動および油圧式ハンドリング システムにはさまざまなものがあります。オハイオ級以前の米国の SSBN は、管に装填するのに約 15 分かかる手動のブロック アンド タックルを使用していました。シーウルフ級以前の SSN は、船を操縦する必要がある状況ではるかに高速で安全な油圧システムを使用していました。^{[引用が必要] [説明が必要]}

ドイツの212型潜水艦は、音響探知を避けるために水圧で魚雷を射出する新開発の水突撃射出システムを採用している。
