| RK-55救援機 ( NATO報告名: SSC-X-4「スリングショット」) S-10グラナット (SS-N-21「サンプソン」) | |
|---|---|

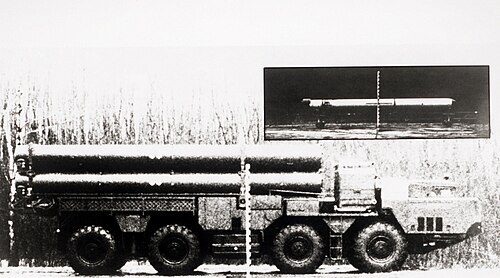

 RK-55トランスポーターエレクターランチャー | |
| タイプ | 地上発射型/潜水艦発射型核巡航ミサイル |
| 原産地 | ソビエト連邦 |
| サービス履歴 | |
| 使用中 | 1984年以来 |
| 使用者 | ソビエト連邦/ ロシア |
| 生産履歴 | |
| デザイナー | LV リュレフ、ノヴァトル原子力発電所温度、ラドゥーガ |
| 設計 | 1975 |
| メーカー | Novator、NPP Temp、Raduga MKB、KhAZ (ハリコフ)、その他? |
| 生産 | 1976 |
| 仕様 | |
| 質量 | 1,700 kg (3,750 ポンド) |
| 長さ | 809 cm (26 フィート 7 インチ) |
| 直径 | 51 cm (20.1 インチ) |
| 翼幅 | 310 cm (122.0 インチ) |
| 弾頭 | 従来型 核 |
| 爆発収量 | 核兵器200kt [1] |
| エンジン | 固体燃料ロケットブースター + R-95-300 または 36MT-37 ターボファン 450 kgf |
運用 範囲 | 3,000 km (1,600 nmi) [2] |
| 最高速度 | 時速 720 km (447.4 マイル) |
ガイダンス システム | スプラット慣性誘導とTERCOM |
発射 台 | アクラ、シエラ II、ビクター III、ヤンキー ノッチ、ヤーセン級潜水艦、 TEL |
ノバトールRK-55リリーフ（ロシア語：РК-55Рельеф「リリーフ」、NATO：SSC-X-4「スリングショット」、GRAU：3K12）は、潜水艦（SLCM）または水上艦から発射されるロシア海軍の 巡航ミサイルである。ソ連で開発された核弾頭を搭載することができる。潜水艦の魚雷発射管から発射されるバージョンであるS-10グラナート（SS-N-21「サンプソン」、GRAU：3K10）は、通常弾頭を搭載できるように改造されたようで、今日まで使用され続けている。[3]ロシア連邦は、2017年2月14日に派生型のSS-CX-7/SS-CX-8システムを配備したと報告されている。陸上発射バージョンはノバトール9M729と呼ばれている。
RK-55は空中発射型のKh-55（AS-15「ケント」）と非常によく似ているが、Kh-55はドロップダウンターボファンエンジンを搭載しており、MKBラドゥガによって設計された。[4]どちらも冷戦後のミサイルの基礎を形成しており、特に超音速接近段階を持つ3M-54カリブルがそうだ。[5]
発達
1960年代後半、 GosNIIAS研究所が実施した「エコー」研究では、当時好まれていたはるかに高価な超音速ミサイルよりも、小型の亜音速巡航ミサイルを多数配備する方が効果的であると結論付けられました。[6] 1971年、ラドゥガは空中発射型のKh-55の開発を開始し、1976年に初飛行しました。 [4]同年、RK-55が初飛行しました。[5] NPOノバトールは潜水艦発射型と地上発射型の開発に取り組みました。1993年、ノバトールはRK-55をベースにしたと思われるシズラーシリーズの兵器を発表しました。 [5]これは2段式設計で、目標への最終接近時に超音速になります。[要出典]
デザイン
S-10は533mm魚雷発射管から発射される。[要出典]
運用履歴
1988年末までに配備されたRK-55は100基未満であった。 [2]新型アクラ級は新型ミサイルを搭載した最初の級であった。[7]その後、シエラI/II級、ビクターIII級、新型ヤーセン級 潜水艦にも搭載された。[7]
1988年に配備された4隻のヤンキー級 潜水艦[2]は、ミサイル室を35～40発の対地巡航ミサイル用の魚雷発射管に交換した、特に注目すべき設計となっている。冷戦中はおそらくS-10に核弾頭を搭載していたが、START I条約で潜水艦発射核巡航ミサイルが制限された後、通常弾頭を使用するように改造された[7] 。米海軍は、オハイオ級潜水艦4隻をSSGNに改造することで、より大規模に同じことを行った。将来的にはデルタ級潜水艦の改造や水上艦にS-10を搭載する可能性があると示唆されているが、これは確認されていない。[5]
バリエーション
- RK-55 (SSC-X-4 'スリングショット') – 地上配備型[引用が必要]
- S-10（SS-N-21「サンプソン」） - 潜水艦発射型[8]
- 9M728と9M729（SSC-7とSSC-8「スクリュードライバー」） - 地上配備型、推定射程距離480〜5,500 km（300〜3,420マイル）、核兵器搭載可能[9] [10] [11]
RK-55の従来の一体型高性能爆薬（HE）弾頭と子弾頭バージョンは、それらを搭載する潜水艦の継続的な運用を正当化するために開発されたものと思われる。[5]
オペレーター
前者
デリバティブ
インド
イラン
北朝鮮
中華人民共和国
パキスタン
MS400 (Ivchenko Progres Motor Sich) エンジンを搭載したウクライナのコルシュン (Luch Artem - KhAZ - Vizar ZhMZ - Yuzhnoe Pivdenmash)。
類似の武器
- 地上発射巡航ミサイル（BGM-109G グリフォン） - 10～50ktの戦術核弾頭と2000～2500kmの射程距離を持つ陸上発射型トマホーク
- パーシング 1bおよびパーシング II RR - 射程距離 740 km の弾道ミサイルも INF 条約の時点でテスト中でした。
- ラドゥーガ Kh-55 - 西側諸国ではもともと RK-55 の空中発射型と考えられていたが、現在では Kh-555 やステルス型のKh-101などの戦術型が存在する。
- UGM-109 トマホーク- カプセル発射システムにより、トマホークを魚雷発射管または専用の潜水艦発射管から発射することができる。
