3M6 シュメル

3M6シュメル(ロシア語: 3М6 «Шмель»、英語: bumblebee ) は、ソビエト連邦の MCLOS 有線誘導対戦車ミサイルである。GRAUでの名称は「 3M6 」、NATO での報告名はAT-1 Snapperである。

このミサイルは人が運ぶには大きすぎるため、通常は専用車両またはヘリコプターから配備された。このミサイルは、1,500 mを超えると精度が低下する100 mm対戦車砲などの従来の対戦車兵器を補完することを目的としていた。対照的に、このミサイルの精度は最大射程距離2,000 mまで高いままであった。

しかし、このシステムは大きさ、速度の遅さ、戦闘精度の低さが問題となり、 9M113 Konkursのような後のSACLOSシステムの開発につながりました。

発達

3M6シュメルは、 1957 年5月27日の法令第7号により開発が開始された。^[1]開発は複数の局と研究機関に分散され、ミサイル複合体とロケットは、後に有名になるセルゲイ・ネポベディミの指揮の下、ボリス・シャヴィリンが率いるSKB-4 ^[2]によって設計され、^[3]ノルド・アビエーション SS.10 [2]をベースにしていた。^[4]^{ジノヴィー}・モイセヴィッチ・ペルシッツが率いるTsNII-113 [ru] [ ^5]^{[6]のチームが、}制御システムの設計を担当した。一方、固体燃料ロケットエンジンの充填物は NII-125によって、HEAT 弾頭は NII-6によって設計されることになっていた。^[3]

ミサイルの開発は急速に進み、1958年4月に最初の無誘導飛行が行われ、続いて1958年6月と7月に制御飛行が行われ、テストでは射程距離に応じて命中確率が75〜90％であることが示されました。^[7]しかし、ソ連軍の野外演習では、誘導システムの複雑さにより命中率が25％まで低下する可能性があることが示されました。^[8]

暴露と西側の反応

このシステムは1960年8月1日までに配備された。^[9]その後、1962年5月1日、4基の2K16ランチャーを搭載した2P27パレード車両が、1962年モスクワ戦勝記念日パレードの直前のパレード隊列の中に西側観測員によって目撃された。^[10]この兵器は後に、米陸軍の機関誌「ミリタリー・レビュー」でフランスのSS.11と「ほぼ同じサイズ」で「ほぼ同じ射程距離」を持つと説明され、後にその射程距離を500～3,000メートルと過大評価した。^[11]

歴史

ミサイル用の地上プラットフォームは2つあった。

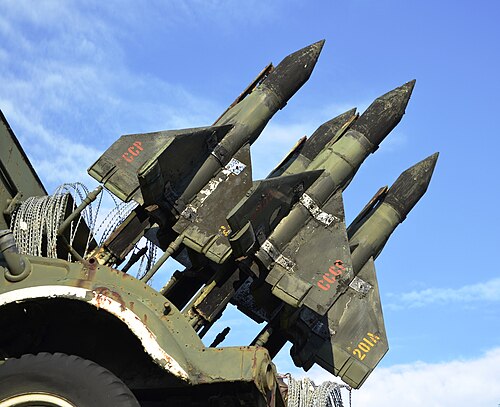

2P26非装甲のGAZ-69軽トラックをベースに、後方に向いた発射レールを4本備えています。制御ステーションは発射車両から最大30m離れた場所に設置できます。1960年に運用を開始しました。
2P27装甲BRDM-1をベースに、装甲カバーで保護された 3 本のポップアップ発射レールを装備。1964 年に就役。

これらの車両は、自動車化歩兵連隊に所属する対戦車砲台に配備されました。各砲台には 3 個小隊が編成され、各小隊には 3 台の発射車両と 1 台の指揮用 BRDM が搭載されています。

1967年の六日間戦争と1969年からの消耗戦争でエジプト軍によって少数が使用されたが、このシステムによる戦車の損失はわずか1両のみであった。このシステムの戦闘での命中率は25%と推定されている^[要出典]。

このシステムは、1974年のトルコのキプロス侵攻の際にもキプロス国家警備隊によって携帯型で使用された。紛争中の7月と8月の数回の戦闘で数十発の弾丸が発射されたが、効果は低かった。

北朝鮮は1975年にこのミサイルのリバースエンジニアリング版の製造を開始した。

説明

ミサイルはジョイスティックによって目標まで誘導されますが、これにはオペレーターの熟練度が要求されます。オペレーターの調整はミサイルの後ろを走る細いワイヤーを通じてミサイルに伝達されます。

このミサイルは、振動するスポイラーの異例の配置によって操縦される。

前述のように、MCLOS はオペレーターにかなりのスキルを要求します。このシステムの戦闘での有効性により、より使いやすい SACLOS システムに基づくミサイルの開発が促進されました。

このミサイルの問題点は、最大射程距離に達するまでに約 20 秒かかることです。この時間内に標的は、障害物の後ろに退避したり、煙幕を張ったり、操縦者に向けて発砲したりして行動を起こすことができます。また、ミサイルのサイズが大きいため、搭載できる弾丸はわずかです。BRDM -1車両にはミサイルを 3 発しか搭載できません。

オペレーター

現在

キューバ^[12]
北朝鮮^[13]

前者

アフガニスタン^[14]^{: 766}
アルジェリア^[14]^{: 766}
ブルガリア^[14]^{: 767}
キプロス- 1973年にギリシャとトルコ系キプロスに対する武器禁輸措置に違反して80発のミサイルを受け取った。^[15]
チェコスロバキア^[14]^{: 768}
東ドイツ^[14]^{: 768}
エジプト^[14]^{: 768}
ハンガリー^[14]^{: 769}
イラク^[16]
イスラエル- エジプト^[17]^[18]とシリアから捕獲した部隊。 ^[要出典]
モンゴル− 1963年に100発のミサイルを受領。^[15]
ポーランド^[14]^{: 772}
ルーマニア^[14]^{: 772}
ソ連^[14]^{: 406}
シリア^[14]^{: 773}
ユーゴスラビア^[14]^： 1964年から1965年の間に774～500発のミサイルを受領。^[15]

一般的な特徴

長さ：1150mm
翼幅: 750 mm
直径：136mm
打ち上げ重量：22.5kg
速度：90～110m/秒
範囲: 500 m ～ 2.3 km
最大射程距離までの時間: 20秒
誘導：有線誘導 MCLOS
弾頭: 5.4 kg HEAT 300 mm vs RHA
