| アラーム[1] | |
|---|---|

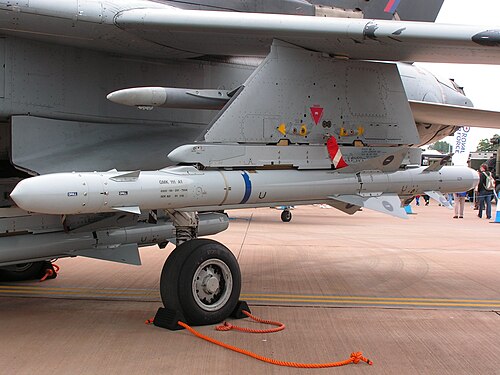

 RAF トルネード GR4 の翼下の警報 | |
| タイプ | 空対地 対レーダーミサイル |
| サービス履歴 | |
| 使用中 | 1990 |
| 使用者 | オペレーターを見る |
| 戦争 | 湾岸戦争 コソボ戦争 イラク戦争 リビア内戦（2011年） イエメン内戦（2014年～現在） サウジアラビア主導のイエメン介入 |
| 生産履歴 | |
| デザイナー | BAeダイナミクス |
| 設計 | 1982 |
| メーカー | BAe Dynamics (1982–1999) MBDA UK (1999年以降) |
| 生産 | 1986年～現在 |
| 仕様 | |
| 質量 | 268 kg (591 ポンド) |
| 長さ | 4.24 m (13 フィート 11 インチ) |
| 直径 | 230 mm（9インチ） |
| 翼幅 | 0.73 m (2 フィート 5 インチ) |
| 弾頭 | 近接信管式 高性能爆薬 |
爆発 メカニズム | レーザー近接 |
| エンジン | バイエルンケミーの2段式 固体燃料ロケットモーター |
| 推進剤 | 固体燃料 |
運用 範囲 | 93 km (58 マイル) |
| 最高速度 | 2,455 km/h (1,525 mph) (超音速) |
ガイダンス システム | 事前プログラム済み/パッシブレーダーシーカー |
発射 台 | トルネード GR.4、トルネード F3、J22 オラオ |
ALARM（空中発射型対レーダーミサイル）は、敵の防空網制圧（SEAD）の目的で敵のレーダーを破壊することを主な目的として設計されたイギリスの対レーダーミサイルです。イギリス空軍で使用され、現在もサウジアラビア空軍で使用されています。[2]この兵器は2013年末にイギリスから退役しました。[3]
歴史
1982年後半、国防省は新しい対レーダーミサイルの提案を受けた。ブリティッシュ・エアロスペース・ダイナミクスはALARMを提案し、テキサス・インスツルメンツはルーカス・エアロスペースと提携してHARMミサイルを提案した。[4]マイケル・ヘーゼルタイン国防長官は1983年7月29日にALARMの選定を発表した。当初の発注はイギリス空軍向けのミサイル750発だった。[5]選定プロセスは物議を醸した。契約業者間の争いは激しく、国防省はイギリスの工業能力を維持するためにALARMを支持したが、財務省はより安価で実績のあるHARMを支持した。[4] [6]
1986年初頭、BAeはロイヤル・オードナンスがナチュラッチと名付けられたミサイルのモーターの納入に困難を抱えていることを認識し、代替案を検討し始めた。エンジンに要求される燃焼-滞留-燃焼特性に対するロイヤル・オードナンスの解決策は複雑だった。[7] 1987年7月、当時ロイヤル・オードナンスの所有者であったBAeは、ナチュラッチのモーターをバイエルン・ケミーが設計したリスクの低いモーターに交換した。[8] BAeのミサイルに関する2億ポンドの契約は再交渉され、価格は4億ポンドに引き上げられ、納入は1988年から1990年に延期された。[9]レーダーシーカーはスタンモアのマルコーニ・スペース・アンド・ディフェンス・システムズ（ GEC）によって製造された。[10]
ALARMミサイルは2013年末に英国によって正式に退役したが[3]、サウジアラビアでは引き続き使用された。[11]
特徴
ALARMは発射後放置型システムで、滞空能力が追加されている。滞空モードでは、ALARMは発射されると高度13,000メートル（43,000フィート）まで上昇する。目標レーダーが停止した場合、ミサイルはパラシュートを展開し、レーダーが点灯するまでゆっくりと降下する。その後、ミサイルは二次モーターを噴射して目標を攻撃する。[12]
戦闘での使用
ALARM は次の紛争で使用されてきました。
- 1991年の湾岸戦争（グランビー作戦）では121発のミサイルが使用された。[13]
- コソボ戦争（アライド・フォース作戦）では6発のミサイルが使用された。[14]
- 2003年のイラク侵攻（テリック作戦）では47発のミサイルが使用された。[15] [16]
- 2011年リビア（エラミー作戦）[15]
- 2015年イエメン[17]
オペレーター
現在のオペレーター
元オペレーター
仕様
- 主な機能:敵の防空網の抑制
- 請負業者: MBDA
- 動力源: バイエルンケミー社製2段式固体燃料ロケットモーター
- 長さ: 4.24 m
- 直径: 23 cm
- 翼幅: 73 cm
- 打ち上げ重量: 268 kg
- 速度: 2455 km/h (超音速)
- 弾頭:近接信管式 高性能爆薬
- 範囲: 93 km
- ヒューズ: レーザー近接
- 誘導システム: 事前プログラム/パッシブレーダーシーカー
- 単価: 非公開
- 配備日: 1990年
- ユーザー:英国( RAF )
- トルネード GR.4
- トルネード F3 : 2003 年の湾岸戦争に合わせて装備され、トルネード EF3 の名称が与えられた。
- この武器は、ジャガーなどの他の RAF 航空機で「適合確認」されています。重量が比較的大きいため、RAF の全艦隊には適していません。
- ユーロファイター・タイフーンにも使用可能と予想されたが、この要件は削除された。[18]
参照
- AGM-122 サイドアーム – (アメリカ)
- AGM-78 標準 ARM – (米国)
- AGM-88 HARM – (アメリカ)
- AGM-45 シュライク – (アメリカ)
- ARMAT – (フランス)
- Kh-28 – (ソビエト連邦)
- Kh-31 – (ソビエト連邦)
- Kh-58 – (ソビエト連邦)
- LD-10 – (中国)
- MAR-1 – (ブラジル)
- マーテル – (イギリス、フランス)
- ルドラム1号 – (インド)
- YJ-91 – (中国)
