441 ラインは、初期の電子モノクロアナログテレビシステムの走査線数です。このライン数のシステムは、1937 年から 1956 年にかけてフランスで 25フレーム/秒のインターレースで使用され、 [1] 1939 年から 1943 年にかけてドイツで、 [2] [3] 1939 年[1]から 1940 年にかけてイタリアで、1939 年に日本で、[4] 1938 年から 1941 年にかけて米国のRCAで30 フレーム/秒のインターレースで使用されました。フィンランドでは1940 年に放送が計画されていましたが、[1]第二次世界大戦のため最終的に中止されました。同様のシステムを使用した実験が1930 年代にソ連で行われました。 [1]
ドイツ
1936年のベルリンオリンピック中に375本のラインのシステムを試した後、1937年までにドイツは、50フィールド/秒のインターレースの441本のラインのテレビシステムを導入しました。これは、国の主要都市（ベルリン、ハンブルク、ミュンヘン、バイロイト、ニュルンベルク）の特別なライヒスポスト（国立郵便局）ケーブルネットワークによって中継されていた以前の180本のラインネットワークに代わるものでした。システムのライン周波数は11.025kHzで、放送周波数は4MHzのチャネル帯域幅を使用して、映像が46.0MHz、音声が43.2MHzでした。[2]その画像のアスペクト比は1.15:1に近かったです。
1938年に、国立郵便局とボッシュ、ブラウプンクト、レーベ[5]、 ローレンツ、 TeKaDe [6]、テレフンケン[7] [8]を含むいくつかの企業が参加し、テレビシステム用の受信機10,000台を生産することを目的としたプロジェクトが開始されました。
テレフンケンは1936年に発表したFE Vを26 x 21 cmのスクリーンと38-60 MHzのチューニング範囲で販売した。[9]翌年の1937年には、より大きな50 x 40 cmのスクリーンを備えたHeimprojektions-FSEと、26 x 21 cmのスクリーンを備えたFE VIが導入された。 [9] [8] 1938年には、 20 x 17 cmのスクリーンと40-55 MHzのチューニング範囲を備えたTischfernseher TF 1がリリースされた。[9]
1937年、ローエベは24×20cmの画面と35～55MHzの周波数範囲を持つFE-Dを開発しました。 [5]
1938年、TeKaDeは30 x 27 cmのスクリーンと43-52 MHzのチューニング範囲を備えたFS38という単一のモデルを作成しました。 [6] Fernseh AGなどの他のブランドも、1938年に発表された32 x 27 cmのスクリーンと40-53 MHzのチューニング範囲を備えたDE 6のようなモデルを作成しました。[10]
シングルチャンネルのテレビ受信機であるEinheitsempfänger E1は1939年に開発されました。[2]画面サイズは29cm（対角）で、テレビ信号を受信するときは185ワット、音声のみを受信するときは60ワットを消費しました。[2]第二次世界大戦の勃発前には数台しか製造されませんでした。
第二次世界大戦の勃発により、軍病院や政府機関に設置された機器はわずか 50 台程度でした。ベルリンの送信機アンテナは 1943 年 11 月の連合軍の爆撃で破壊されましたが、放送局は特殊な同軸ケーブルネットワークによって「ワイド スクリーン」の公共「テレビ室」( Fernsehstuben ) にも中継されていたため、1944 年までこの方法で放送が続けられました。
- ドイツの441ラインテレビ
-
テレフンケンFE Vテレビ (1936) -
テレフンケンFE VIテレビ (1937) -
アインハイツゼンプフェンガー E1テレビ (1939) -
アインハイツテンプフェンガー E1シャーシ (1939 年) -
ドイツ帝国郵便局が設置したベルリンの軍病院のテレビ（1942年）
フランス
1941年までに、「Fernsehsender Paris」局はドイツの441回線システムとその主要な技術的特徴を使用してパリのエッフェル塔から送信しましたが、 1938年から1940年まで使用されていた以前のフランスの455回線[1]の放送周波数42MHz-46MHzを維持し、ベルリンで運営されていた局よりも大きな視覚帯域幅を実現しました。[12]テレビ番組は主にパリ大都市圏の病院で回復するドイツ国防軍占領軍の負傷兵向けでしたが、フランス語の番組もありました。第二次世界大戦中、占領下のフランスからの諜報情報を収集するために、イギリスで放送が監視されました。
回線周波数は 11.025 kHz で、映像放送は 46.0 MHz、音声放送は 42.0 MHz でした。エッフェル塔の頂上には音声と映像用のアンテナが独立しており、どちらも垂直偏波でした。これらの戦前の基本アンテナからは利得が得られず、有効放射電力は送信機のピーク電力、つまり 30 kW のみで、パリ周辺の半径 100 km (62 マイル) で良好な受信が可能でした。当時の JM Frost の WRTH ( World Radio TV Handbook ) 版に示されているように、送信機の周波数 (42-46 MHz) は、欧州放送連合の公式文書 でチャンネル「F1」またはチャンネル「S」(または「特別」チャンネル) として記載されていました。
1952 年 7 月以降、441 回線の送信機は個別の番組を放送しなくなり、819 - 441 回線の「光コンバーター」(楕円形のスポットライト ブラウン管を備えた 819 回線モニターに向けられた、わずかに焦点がずれた441回線カメラ) を通じて全国ネットワークの映像を拾うだけになった。全国ネットワークでは 1948 年に 819 回線の標準が採用されていたため、放送は 1958 年 1 月 1 日に終了する予定だった。しかし、選挙報道の長い夜が過ぎた後、1956 年 1 月 3 日に 441 回線の機器のほとんどが火災で焼失した。残りの 441 回線セットの所有者 3,000 人に補償金を支払い、新しい 819 回線受信機の割引料金を適用することが決定された。
イタリア
トリノの技術者アルトゥーロ・カステラーニによる戦前の375回線での試験を経て、[13] [14] [15 ] [16] 441回線システムを使用した放送が1939年にイタリアで開始され、 [1] [17]ローマ からは2kWの電力で、ミラノからは400Wの電力で40～45MHzの周波数帯で定期サービスが行われた。[12] フランスと同様に、VHF周波数を除く技術パラメータはドイツで使用されていたものと同一であった。
放送は1940年5月31日に中止された。[18]
日本
日本における最初のテレビ実験は、1926年に機械式のニプコー円板と電子式のブラウン管を組み合わせたシステムを使用して行われ、その後、1935年に国産のアイコノスコープシステムを使用して全電子式に切り替えられました。[19]

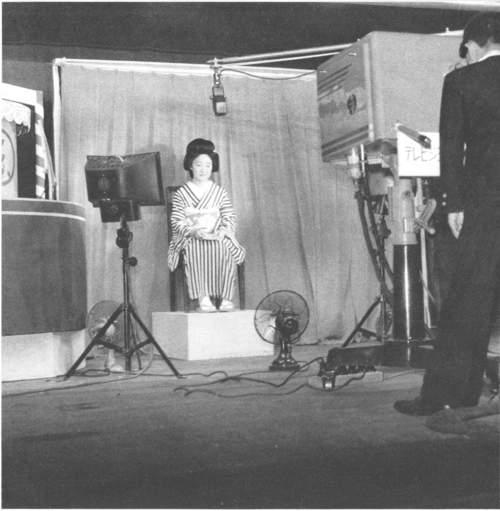

テレビ放送は1939年5月13日に開始され、[20]この国は世界で最初に実験的なテレビサービスを開始した国の一つとなった。放送は441ライン、25フレーム/秒、4.5MHzの帯域幅で行われた。[20]それにもかかわらず、太平洋地域で第二次世界大戦が始まったため、この最初の本格的なテレビ放送実験はわずか数か月しか続かなかった。通常のテレビ放送は最終的に1953年に開始され、アメリカの525ライン標準の修正版が使用された。
アメリカ合衆国
1938年9月、ラジオ製造者協会（RMA）はRCAとファーンズワーステレビジョンが開発した441回線システム[21]を推奨した。[22] [23] [24] [25] [26] 343回線システムを完成させるためのテストは1年前に開始され、[ 23] RCAの幹部はFCCに新しい規格の承認を請願した。[27] 1938年初頭、フィラデルフィアのフィルコの実験用送信機W3XEではすでにこのシステムを使用していた。[21] [28] [29] [26]
テレビ放送は1939年4月、ニューヨーク万国博覧会の期間中にNBCによってW2XBS局を使用して公開されました。[30]最初の既成のテレビ受信機は、主にニューヨーク市で非常に限られた範囲で販売されました。製造元にはRCA、 [31]ゼネラル・エレクトリック、[32]デュモント、[33]アンドレア・ラジオ・コーポレーションなどがありました。 [34] [35]
1939年6月までに、ニューヨークとロサンゼルスで定期放送が開始された。10月までに、ニューヨーク、フィラデルフィア（W3XE）、シカゴ、ワシントン、フォートウェイン、シンシナティ、スケネクタディ（W2XB）、ロサンゼルス、サンフランシスコの19の放送局でテレビ放送免許が発行された。[30]
11月までに、スケネクタディのゼネラル・エレクトリックの放送局が放送を開始した。ニューヨークのW2XBSは、1939年12月まで、月に最大58時間の番組を放送し、推定2,000台の受信機が使用していた。受信エリアは、エンパイア・ステート・ビルから半径40～50マイル（80 km）であった。[36]
NTSC（全米テレビジョン方式委員会）の決定により、1941年7月1日に441ライン規格が525ライン規格に置き換えられました。[37]
- 米国の441ラインテレビ
-
RCA 実験テレビ放送開始の広告 (ニューヨーク市、1939 年) -
FCC が最新のテレビを検査 (ワシントン DC、1939 年 12 月 1 日) -
ゼネラルエレクトリック HM-171 テレビ -
1939 年のゼネラル エレクトリック製テレビ セット: HM-185、HM-226-7A、およびモデル 90。
ソビエト連邦
ソビエト連邦では、1940年に毎秒50のインターレースフィールドを使用する441ラインシステムの仕様が提案されました。このシステムの開発は、RCA機器に基づく343ラインシステムを使用してモスクワからのテスト放送から派生し、1930年代に始まりました。 [38] [39] [40]第二次世界大戦のため、441ラインシステムは放送段階に到達することはありませんでした。
