セレン化亜鉛

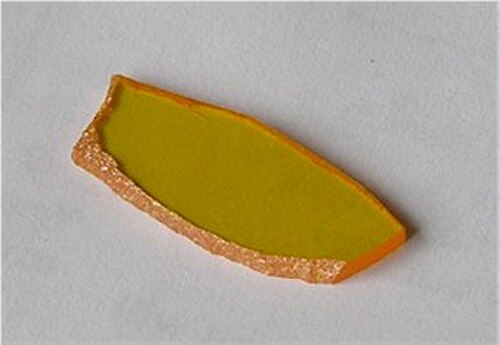

セレン化亜鉛

名前
その他の名前 セレン化亜鉛 スティライト
識別子
CAS番号	1315-09-9 はい
3Dモデル（JSmol）	閃亜鉛鉱構造:インタラクティブ画像 ウルツ鉱構造:インタラクティブ画像 ウルツ鉱構造:インタラクティブ画像
ケムスパイダー	7969585
ECHA 情報カード	100.013.873
EC番号	215-259-7
パブケム CID	4298215
ユニ	OWX23150D5 はい
CompTox ダッシュボード ( EPA )	DTXSID80893851
InChI InChI=1S/Se.Zn キー: SBIBMFFZSBJNJF-UHFFFAOYSA-N
笑顔 閃亜鉛鉱構造: [SeH+2]12[ZnH2-2][SeH+2]3[ZnH2-2][SeH+2]([ZnH-2]14)[ZnH-2]1[Se+2]5([ZnH -2]38)[Zn-2]26[SeH+2]2[ZnH-2]([Se+2]4 )[SeH+2]1[ZnH2-2][SeH+2]3[ZnH-2]2[Se+2][ZnH-2]([SeH+2]6[ZnH-2]([SeH+ 2])[SeH+2]68)[SeH+2]([ZnH2-2]6)[ZnH-2]35 ウルツ鉱構造: [ZnH2-2]1[Se+2]47[ZnH-2]2[Se+2][ZnH-2]3[Se+2]8([ZnH2-2][SeH+2]([ZnH2- 2]4)[ZnH2-2]6)[ZnH-2]4[Se+2][ZnH-2]5[Se+2]6([ZnH2- 2]6)[Zn-2]78[Se+2]78[ZnH-2]([SeH+2]69)[SeH+2]5[ZnH2-2][SeH+2]4[ZnH-2] ]7[SeH+2]3[ZnH2-2][SeH+2]2[ZnH-2]8[SeH+2]1[ZnH2-2]9 ウルツ鉱構造: [ZnH2-2]1[SeH+2]([ZnH2-2]6)[ZnH2-2][SeH+2]7[ZnH-2]2[Se+2][Zn-2]3([Se +2][ZnH-2]9[Se+2]5)[Se+2]18[Zn-2]45[Se+2][ZnH-2]5[Se H+2]6[Zn-2]78[Se+2]78[ZnH2-2][SeH+2]5[ZnH2-2][Se+2]4([ZnH2-2][SeH+2] 9[ZnH2-2]4)[ZnH2]7[Se+2]34[ZnH2-2][SeH+2]2[ZnH2-2]8
プロパティ
化学式	亜鉛セレン
モル質量	144.35グラム/モル
外観	淡黄色固体
密度	5.27グラム/ cm3
融点	1,525 °C (2,777 °F)
水への溶解度	無視できる
バンドギャップ	2.82 eV (10 K)
屈折率( n D )	2.67 (550 nm) 2.40 (10.6 μm)
構造
結晶構造	閃亜鉛鉱（立方晶）
格子定数	a  = 566.8 午後
座標幾何学	四面体 (Zn 2+ ) 四面体 (Se 2− )
熱化学
標準生成エンタルピー (Δ f H ⦵ 298 )	−177.6 kJ/モル
危険
GHSラベル:
ピクトグラム
シグナルワード	危険
危険有害性情報	H301、H331、H373、H410
注意事項	P260、P261、P264、P270、P271、P273、P301+P310、P304+P340、P311、P314、P321、P330、P391、P403+P233、P405、P501
関連化合物
その他の陰イオン	酸化亜鉛 硫化 亜鉛 テルル化亜鉛
その他の陽イオン	セレン化カドミウム セレン化水銀
特に記載がない限り、データは標準状態（25 °C [77 °F]、100 kPa）の材料に関するものです。 はい 確認する （何ですか  ？） はいいいえ インフォボックス参照

セレン化亜鉛は、化学式 ZnSe の無機化合物です。レモンイエローの固体ですが、ほとんどのサンプルは酸化の影響でより鈍い色をしています。これは、25 °C (77 °F) で約 2.70  eVのバンドギャップを持つ固有の半導体であり、これは波長 459 nm に相当します。ZnSe は、ハンス・スティレにちなんで名付けられた希少鉱物スティレ石として産出されます。

ZnSe は、六方晶系 (ウルツ鉱型) と立方晶系(閃亜鉛鉱型)の両方の多形で存在します。どちらの場合も、Zn ²⁺と Se ²⁻サイトは四面体です。構造の違いは、六方晶系と立方晶系の 密集した構造に関係しています。

立方晶ZnSeは硫酸亜鉛水溶液をセレン化水素で処理することによって生成される：^[1]

ZnSO ₄ + H ₂ Se → ZnSe + H ₂ SO ₄

立方晶を加熱すると六方晶の ZnSe が得られます。

別の合成法としては、酸化亜鉛、硫化亜鉛、セレン の混合物を加熱する方法があります。

2 ZnO + ZnS + 3 Se → 3 ZnSe + SO ₂

これは、 II-VI 半導体グループのワイドバンドギャップ半導体です (亜鉛とセレンはそれぞれ周期表の 12 番目と 16 番目のグループに属しているため)。この材料は、たとえばハロゲン元素でn 型 ドーピングできます。p型ドーピングはより困難ですが、ガリウムを導入することで実現できます。

• ZnSeはII-VI発光ダイオードやダイオードレーザーの形成に使用され、青色光を発します。^{[2] [疑わしい–議論する]}
• クロムを添加したZnSe （ZnSe:Cr ）は、約2.4μmで発光する 赤外線 レーザー増幅媒体として使用されている。^[3]
• これは、非常に広い透過波長範囲（0.45 μm～21.5 μm ^[4]）を持つ赤外線光学材料として使用されています。屈折率は、 550 nm（緑）で約2.67、10.6 μm（LWIR ）で約2.40です。硫化亜鉛と同様に、ZnSeは、セレン化水素ガスと亜鉛蒸気からの合成によって微結晶シートとして生成されます。別の製造方法は、不活性ガス（通常はAr）の過剰な圧力下で溶融物から成長させることです。^{[5]吸収や介在物がない場合、10.6 μmの波長での}CO ₂レーザー光学系に最適です。したがって、これは非常に重要なIR材料です。日常生活では、新しい「耳かけ型」体温計の入射光学系として見られ、小さな黄色の窓として見られます。セレン化亜鉛は、研磨が不十分だと大気中の水分とゆっくりと反応する可能性がありますが、これは通常深刻な問題ではありません。光学部品が分光法やブリュースター角で使用される場合を除き、反射防止コーティングまたはビーム分割光学コーティングが一般的に使用されます。
• テルル活性化ZnSe ( ZnSe(Te) ) は、 640 nm に発光ピークを持つシンチレータで、フォトダイオードとのマッチングに適しています。X線およびガンマ線検出器に使用されます。ZnSe シンチレータはZnSシンチレータとは大きく異なります。

ZnSe は水に溶けませんが、濃塩酸には溶けます。

MOVPEや真空蒸着 などの化学蒸着技術によって薄膜として堆積することができます。

• コヒーレント光データ 光データなど
• レディング大学、赤外線多層膜研究所の光学データ
