窒化ジルコニウム

窒化ジルコニウム
名前
	IUPAC名窒化ジルコニウム
	その他の名前窒化ジルコニウム(III)、ニトリドジルコニウム
識別子
CAS番号	25658-42-8 ;
3Dモデル（JSmol）	(Zr≡N):インタラクティブ画像;
チェビ	チェビ:197403;
ケムスパイダー	85159 ;
ECHA 情報カード	100.042.864
EC番号	247-166-2;
パブケム CID	94359;
CompTox ダッシュボード ( EPA )	ＤＴＸＳＩＤ２０６７１１９;
	InChI InChI=1S/N.Zr キー: ZVWKZXLXHLZXLS-UHFFFAOYSA-N ;
	笑顔 (Zr≡N): N#[Zr];
プロパティ
化学式	ジルコニウム
外観	黄褐色の結晶
臭い	無臭
密度	7.09 g/cm3 （ 24℃）
融点	2,952 °C (5,346 °F; 3,225 K) ; 760 mmHgで
水への溶解度	不溶性
溶解度	濃HF、酸に可溶
構造

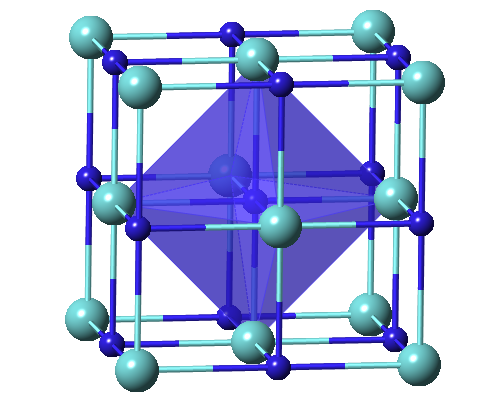

結晶構造	立方晶系、cF8
空間群	Fm 3 m、No. 225
格子定数	a = 4.5675 Å α＝90°、β＝90°、γ＝90°
座標幾何学	八面体
熱化学
熱容量 ( C )	40.442 J/モル·K
標準モル; エントロピー ( S ⦵ 298 )	38.83 J/モル·K
; 標準生成エンタルピー (Δ f H ⦵ 298 )	−365.26 kJ/モル
関連化合物
関連耐火セラミック材料	炭化タンタル炭化; ニオブ炭化; ジルコニウム
	特に記載がない限り、データは標準状態（25 °C [77 °F]、100 kPa）の材料に関するものです。確認する（何ですか？）インフォボックス参照

窒化ジルコニウム（Zr N）は、その特性によりさまざまな用途に使用される無機化合物です。

プロパティ

物理蒸着法（PVD）で成長したZrNは、元素金に似た淡い金色です。ZrNの室温での電気抵抗率は12.0 μΩ·cm、抵抗温度係数は5.6·10 ⁻⁸ Ω·cm/K、超伝導転移温度は10.4 K、緩和格子定数は0.4575 nmです。単結晶ZrNの硬度は22.7±1.7 GPa、弾性率は450 GPaです。^[4]

用途

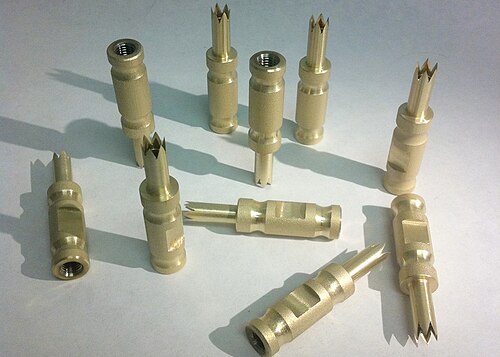

窒化ジルコニウムは、窒化チタンに似た硬質セラミック材料であり、セメントのような耐火材料です。そのため、セラミックメットや実験室のるつぼに使用されています。物理蒸着コーティングプロセスを使用して適用する場合、医療機器、^{[5] 、}工業部品（特にドリルビット）、自動車および航空宇宙部品、および摩耗や腐食の激しい環境にさらされるその他の部品のコーティングによく使用されます。

窒化ジルコニウムはロケットや航空機の過酸化水素燃料タンクのライナーとして提案されました。^[6]

参考文献

^ abcd Lide, David R. 編 (2009). CRC 化学・物理ハンドブック(第 90 版).フロリダ州ボカラトン: CRC プレス. ISBN 978-1-4200-9084-0。
^ abcd Sirajuddeen, M. Md. Sheik.; Banu, IBS (2014). 「FP-LAPWによるFeドープ窒化ジルコニウムの電子的、磁気的、弾性的、熱的特性の調査」AIP Advances . 4 (5): 057121. Bibcode :2014AIPA....4e7121S. doi : 10.1063/1.4879798 .
^ abc ジルコニウム窒化物、Linstrom, Peter J.、Mallard, William G. (編)、NIST Chemistry WebBook、NIST 標準参照データベース番号 69、国立標準技術研究所、ゲイザースバーグ (MD) (2014-06-30 取得)
^ Mei, AB; Howe, BM; Zhang, C.; Sardela, M.; Eckstein, JN; Hultman, L.; Rockett, A.; Petrov, I.; Greene, JE (2013). 「反応性マグネトロンスパッタリングによって成長したエピタキシャル ZrN/MgO(001) 層の物理的特性」。Journal of Vacuum Science & Technology A: Vacuum, Surfaces, and Films . 31 (6): 061516. Bibcode :2013JVSTA..31f1516M. doi :10.1116/1.4825349.
^ Slate, AJ; Wickens, DJ; El Mohtadi, M.; Dempsey-Hibbert, N.; West, G.; Banks, CE; Whitehead, KA (2018). 「Slate, AJ, Wickens, DJ, El Mohtadi, M. et al. 生体材料用途における Ti-ZrN/Ag コーティングの抗菌活性。Sci Rep 8, 1497 (2018)」。Scientific Reports . 8 (1): 1497. doi :10.1038/s41598-018-20013-z. PMC 5784091 . PMID 29367635.
^ US 7736751、Yousefiani、Ali、「過酸化水素との互換性を必要とする部品のコーティング」、2010 年 6 月 15 日公開、Boeing Co.に譲渡。

[crc-1] Lide, David R. 編 (2009). CRC 化学・物理ハンドブック(第 90 版).フロリダ州ボカラトン: CRC プレス. ISBN 978-1-4200-9084-0。

[aip-2] Sirajuddeen, M. Md. Sheik.; Banu, IBS (2014). 「FP-LAPWによるFeドープ窒化ジルコニウムの電子的、磁気的、弾性的、熱的特性の調査」AIP Advances . 4 (5): 057121. Bibcode :2014AIPA....4e7121S. doi : 10.1063/1.4879798 .

[nist-3] ジルコニウム窒化物、Linstrom, Peter J.、Mallard, William G. (編)、NIST Chemistry WebBook、NIST 標準参照データベース番号 69、国立標準技術研究所、ゲイザースバーグ (MD) (2014-06-30 取得)

[4] Mei, AB; Howe, BM; Zhang, C.; Sardela, M.; Eckstein, JN; Hultman, L.; Rockett, A.; Petrov, I.; Greene, JE (2013). 「反応性マグネトロンスパッタリングによって成長したエピタキシャル ZrN/MgO(001) 層の物理的特性」。Journal of Vacuum Science & Technology A: Vacuum, Surfaces, and Films . 31 (6): 061516. Bibcode :2013JVSTA..31f1516M. doi :10.1116/1.4825349.

[5] Slate, AJ; Wickens, DJ; El Mohtadi, M.; Dempsey-Hibbert, N.; West, G.; Banks, CE; Whitehead, KA (2018). 「Slate, AJ, Wickens, DJ, El Mohtadi, M. et al. 生体材料用途における Ti-ZrN/Ag コーティングの抗菌活性。Sci Rep 8, 1497 (2018)」。Scientific Reports . 8 (1): 1497. doi :10.1038/s41598-018-20013-z. PMC 5784091 . PMID 29367635.

[6] US 7736751、Yousefiani、Ali、「過酸化水素との互換性を必要とする部品のコーティング」、2010 年 6 月 15 日公開、Boeing Co.に譲渡。
