| ザスタバ M70 | |
|---|---|

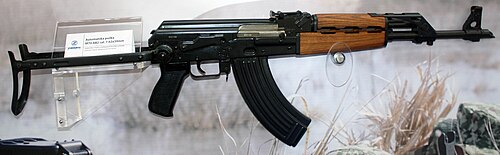

 ザスタバM70AB2 | |
| タイプ | アサルトライフル |
| 原産地 | ユーゴスラビア |
| サービス履歴 | |
| 使用中 | 1970年～1982年（限定使用） 1982年～現在（標準軍用ライフル） |
| 使用者 | ユーザーを見る |
| 戦争 | |
| 生産履歴 | |
| デザイナー | ザスタバアームズ |
| 設計 | 1962–1968 |
| メーカー | ザスタバアームズ |
| 生産 | 1970年～現在 |
| 建造数 | 4,000,000 [3] |
| バリエーション | バリエーションを見る |
| 仕様 | |
| 質量 | 3.70 kg (8.2 ポンド) [4] |
| 長さ | 890 mm（35インチ）[4] |
| バレルの 長さ | 415 mm（16.3インチ）[4] |
| カートリッジ | 7.62×39mm [4] |
| アクション | ガス作動式（回転ボルト） |
| 発射速度 | 600-650発/分[4] |
| 銃口速度 | 720メートル/秒（2,400フィート/秒）[4] |
| 有効射程距離 | 350メートル（380ヤード）[4] |
| 給餌システム | 30発入りAK-47 着脱式マガジン[4] |
| 観光スポット | アイアンサイトは100メートルから1,000メートルまで目盛りが付いている[4] |
ツァスタバM70（セルビア語キリル文字：Застава М70）は、ユーゴスラビア社会主義連邦共和国でツァスタバ・アームズ社によって開発された7.62×39mm アサルトライフルである。M70はソビエト連邦のAK-47（具体的にはタイプ3の派生型）の無許可派生型であった。 [4]当時のソ連とユーゴスラビアの政治的な違い、特に後者がワルシャワ条約機構への参加を拒否したため、ツァスタバはAKの技術仕様を直接入手することができず、この武器タイプをリバースエンジニアリングすることを選択した。 [5] M70は機能的にはAKと同一であったが、ライフルグレネードをより効果的に発射できる独自の組み込み機能を有していた。[5]これらには、より厚いレシーバー、手榴弾の発射によってダストカバーが揺れて緩まないようにするための新しいラッチ、ライフルのガスブロック上の折りたたみ式手榴弾照準器ブラケットが含まれており、これを持ち上げるとガスシステムも遮断されます。[5]
M70は1970年にユーゴスラビア人民軍の標準歩兵兵器となり、ツァスタバM59/66を補完し、後にこれに取って代わった。M70はボスニア戦争でもスルプスカ共和国によってAK-74や他の武器と共に使用された。 [6]オリジナルのM70設計と、セレクトファイア機能のないツァスタバPAPシリーズとして知られる商用版の両方が、現在でもツァスタバ社によって輸出用に生産されている。
歴史
1952年以降、ユーゴスラビアの防衛産業は、主にドイツのStG 44を模倣した新しい自動小銃の設計を実験していた。第二次世界大戦中にユーゴスラビアのパルチザンが鹵獲した数は不明である。[7] 1959年、2人のアルバニア人兵士がソ連のAK-47を持ってユーゴスラビアに亡命し、ユーゴスラビア政府はすぐにそのAK-47をザスタバのエンジニアに渡して検査させた。[7]ザスタバは2丁のサンプルAKの鋳造品を作ることはできたが、武器や関連部品を再現するのに十分な技術データは得られなかった。[7]しかし、その年の終わりまでに、ユーゴスラビア政府は、ソ連の軍事援助を受けていた正体不明の第三世界の国から、より多くの初期モデルのAKを入手していた。 [7]この時点で、ザスタバはエンジニアが研究し、効果的に武器の種類をリバースエンジニアリングするのに十分なAKを所有していた。[7] AK-47派生型の無許可生産は1964年に開始された。[8]
ツァスタバ社が軍事実地試験に提出した最初の国産カラシニコフ銃は非公式にM64と命名され、AKタイプ3のレシーバーをベースにしたミルドレシーバーを組み込んでいたが、外見上いくつかの違いがあった。 [8]例えば、レシーバーの右側はAK-47のものとほとんど区別がつかないが、レシーバーの左側には段差があった。[8] M64の銃身はAK-47に似ていたが、わずかに厚く、ソ連製のもののようにクロームメッキされていなかった。[8]また、ライフルグレネードを発射するためのラダーサイトも装備されており、使用しないときは上部ハンドガードに折りたたんで収納されていた。[8]この照準器はガス遮断装置として機能し、ロックするとグレネードを安全に発射できる。[8]この設計は後にソ連のSKSカービン銃から派生したツァスタバ社のM59/66に取り入れられた。[9]ライフルグレネードの反動で標準のAKダストカバーが外れる恐れがあったため、スプリング式ボルトを採用した新設計に交換された。[8] M64のストックには反動を吸収するための重いゴム製の反動パッドも取り付けられていた。[8] M64は改良されたAKパターンのマガジンから給弾され、マガジンの最後の弾が発射された後もボルトが開いたままになる装置が付いていた。[8]また、ソビエトタイプとは互換性のない長いハンドガードも備えていた。[8] AK-47のリアサイトの位置はさらに後方に移動され、オペレーターの視界半径が長くなった。[8]実地試験での性能は満足のいくものだったが、ユーゴスラビア人民軍はM64を大量に採用しなかった。[10]
1970年、ユーゴスラビア政府はM64をAP M70（Automatska Puška Model 1970、「1970年型自動小銃」）として量産することを承認したが、当初の設計に若干の変更が加えられた。[11]生産コストを削減するため、M64のボルトホールドオープン装置は削除された。代わりに、Zastava社がM70用に同じ機能を果たす独自のマガジンを製造した。[8]マガジンのフォロワープレートの後端は平らで、最後の弾丸が発射された後もボルトが押えられていた。[8]折りたたみ式ストックを備えたM70の派生型もM70Aの名称で製造された。[8]その年、M70はユーゴスラビア人民軍の標準的な歩兵兵器となった。[12]
その後まもなく、ツァスタバはM70の銃身をレシーバーにねじ込むのをやめ、銃身をレシーバーに押し込んでピンで留めるというより安価で簡単な方法を採用した。[11]プレスしてピン留めした銃身とその他の細部の改良を施して生産されたM70はM70Bと再指定され、折りたたみ式ストックの派生型はM70 ABと再指定された。[11]
1970年代半ばまでに、ザスタバは製造コストを削減するため、ミル加工ではなく打ち抜き加工のレシーバーを備えたM70の製造を開始した。 [8]これはM70B1として知られていた。折りたたみ式ストックを備えたM70B1の派生型はM70AB2と命名された。[8] M70B1とM70AB2の両方に夜間照準器が装備されており、これはトリチウムバイアルを使用するか、必要に応じて上げ下げできる蓄光塗料でマークされていた。[8]少数のM70B1とM70AB2は光学機器用の取り付けブラケット付きで製造され、それぞれM70B1NとM70AB2Nと命名された。[8]
M70の最終型はM70B2で、 AKMなどの同等の刻印入りレシーバーを備えたカラシニコフライフルに見られるものよりも厚く重い新しい刻印入りレシーバーを備えていた。[8] M70B2とM70AB2の後継モデルのほとんどには、RPK軽機関銃のものに似た、より頑丈な銃身トラニオンが採用された。 [8]ライフルには前方レシーバーの両側にはっきりとした膨らみがあり、RPKパターンのより大きなトラニオンを収容するのに必要だった。[8]より大きなトラニオンと厚いレシーバーの追加は、ライフルの設計を強化し、手榴弾の発射により適したものにするために必要な措置と見なされていた。[11]
特徴
オリジナルのM70の設計は、ミルドレシーバーを採用したソビエトの初期型AK-47（具体的にはタイプ3）に基づいていた。2つのレシーバーパターンには、いくつかの外見上の違いがあり、具体的にはレシーバーの左側が滑らかで、オリジナルのソビエトタイプ3 AKとその派生型に通常見られる機械加工部分がない。[8] M64/M70のダストカバーは、独自のロック式反動スプリングガイドによって所定の位置に固定されており、ライフルグレネードを発射しても外れないようになっている。[8]さらに、ミルドレシーバーのM64とM70のマガジンウェルの真上に、Zastavaのシリアル番号がトラニオンではなく刻印されていた。[8] Zastavaがスタンプレシーバー付きのM70を生産し始めた後も、武器の特徴の多くはスタンプレシーバーのAKMよりもタイプ3 AKに似ていた。[8]
1970年代中期から後半にかけて、ザスタバはM70にRPKパターンの大型バレルトラニオンを組み込み始め、その結果、ライフルのボルトハンドルの下の前方レシーバーに特徴的な膨らみが生まれました。[8]各M70B1には、膨らんだトラニオンの上の左側に、ザスタバのブランドマーク、モデル番号、製造年、シリアル番号が刻印されていました。[8]レシーバーの右側には、3つの射撃セレクターマークがあります。「U」（「Ukočeno」、安全）、「R」（「Rafalna」、自動射撃）、「J」（「Jedinačna」、半自動射撃）です。[8]
M70には、ライフルグレネードを発射するための一体型の折りたたみ式ラダーサイトと取り外し可能なグレネードランチャースピゴットが含まれていました。[8]照準器は通常、ライフルの上部ハンドガードの上で折りたたまれた位置にロックされています。 [8]ライフルグレネードを発射する前に、照準器を上げ、垂直位置にロックします。これにより、銃身のガスポートが閉じられ、グレネードの発射中にM70の動作が循環するのを防ぎます。[8] M70は、高性能爆薬または成形炸薬弾頭を備えたM60ライフルグレネードを発射するように設計されました。 [8]ラダーサイトの左側の照準器マークは、高性能爆薬または対人弾用に目盛りが付けられており、右側の照準器マークは装甲車両やその他の硬い標的を狙うために目盛りが付いています。[8]
M70には、ソ連製のオリジナル製品からコピーされた後期型のAKM銃剣と革製の鞘掛けが付属していた。[8]また、ユーゴスラビア独自のキャンバス製スリングも付属しており、平らな鋼鉄のフックでライフルに固定されていた。[8]フックの設計により、M70のガスブロックに取り付けるには、他のカラシニコフライフルで通常使用されるものよりもはるかに幅の広いスリングスイベルが必要だった。[8]
バリエーション
- M70 – ミルドレシーバー、固定ストック
- M70A – ミルドレシーバー、アンダーフォールディングストック
- M70A1 – ミル加工されたレシーバー、折り畳み式ストック、夜間または光学照準器用のマウント
- M70B1 – 刻印されたレシーバー、固定ストック
- M70AB2 – 刻印されたレシーバー、折り畳み式ストック
- M70B1N – 刻印されたレシーバー、固定ストック、夜間または光学照準器用のマウント
- M70AB2N – 刻印されたレシーバー、折り畳み式ストック、夜間または光学照準器用マウント

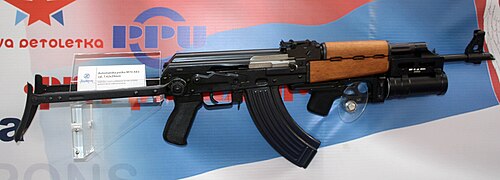

- M70AB3 – 刻印されたレシーバー、折り畳み式ストック、ライフルグレネード照準器が取り外され、BGP 40 mm吊り下げ式グレネードランチャーに交換された
- M70B3 – 刻印されたレシーバー、固定ストック、ライフルグレネードサイトが取り外され、BGP 40 mm吊り下げ式グレネードランチャーに交換された
- M92 – カービン銃、M70AB2の短縮版
- PAP M70 – 民間市場向けの半自動式モデル
- タブク- イラクのコピー。銃身と薬室はクロムメッキされていない。[13]
- タブク カービン- 折り畳み式ストックを備えたイラクのカービンの派生型
- タブク狙撃銃– イラクの長銃身刻印レシーバーと固定ストックのバリエーション
ユーザー
アンゴラ[14]
ボスニア・ヘルツェゴビナ[15]
ブルキナファソ：マリにおける国連多元的統合安定化ミッションのブルキナファソ派遣団が使用[16]
キプロス[17]
イラン: イラクから捕獲され、イラン・イラク戦争中に再発行されたものもあります。[5]
イラク[13] [18] [1]
ジョーダン[18]
レバノン[18]
リベリア[19]
リビア[20]
マリ：2013年にクロアチアから1,000丁のライフルが寄贈された[21]
モンテネグロ：特別警察部隊（PJP）が使用。[22]
北マケドニア[23]
パレスチナ国：PLO [24]が使用し、後にパレスチナ自治政府[25] [26]が使用した。
ルワンダ[27]
セルビア[28]
スロベニア[29]
南スーダン[30]
ウクライナ: 2022年にクロアチアから寄贈。[2]
イギリス：ウクライナ軍の訓練用にM70を数丁購入した。[31]
イエメン[30]
元ユーザー
クロアチア[2]
アフガニスタン・イスラム共和国：アメリカ合衆国から軍事援助を受けた。[32]
UNITA [33] [34]
スルプスカ共和国[6]
ユーゴスラビア[8]
ザイール：白軍団のセルビア人傭兵が使用[35]
.svg/500px-Flag_of_Afghanistan_(2013%E2%80%932021).svg.png){kind=small}
.svg/500px-Flag_of_Yugoslavia_(1946-1992).svg.png){kind=small}
.svg/500px-Flag_of_Zaire_(1971%E2%80%931997).svg.png){kind=small}
