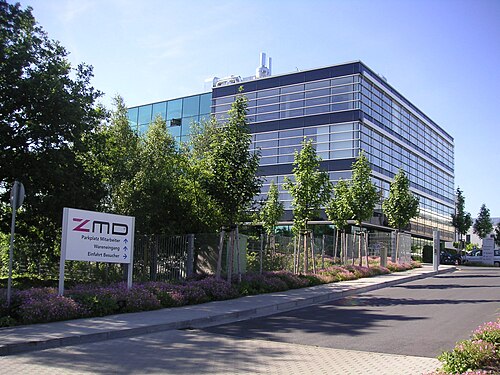

 ドレスデンのZMDデザインセンター（2006年） | |
| 会社種別 | |
|---|---|
| 業界 | 半導体 |
| 設立 | 1961年8月1日 |
| 創設者 | ヴェルナー・ハートマン |
| 廃止 | 2015年12月7日 |
| 運命 | IDTに買収 |
| 本部 | 、 ドイツ |
| Webサイト | ホームページ |
ドレスデン・マイクロエレクトロニクス・センター（ZMD ）は、1980年代の東ドイツのマイクロエレクトロニクス研究の中心地であり、最先端の集積回路メーカーでもあった。ドレスデン工科大学およびVEBシュピューレンメタルレ・フライベルクとともに、ZMDは、シーメンス（後のインフィニオン・テクノロジーズ）およびAMD（後のグローバルファウンドリーズ）による新しい工場を含むマイクロエレクトロニクス企業のクラスターであるシリコン・ザクセンの基礎を形成した。
1961: 分子技術研究室 (AME)
同社は1961年にドレスデンでヴェルナー・ハルトマンの指揮の下、ジャック・キルビーとロバート・ノイスの2年前の画期的な特許に続いて、集積回路の製造技術の開発を目的とした研究機関として設立されました。 [1]当初は分子電子工学部門と名付けられ、政府の原子力研究技術局の管轄下でした。1965年に研究所は当時東ドイツでほぼすべての電子部品の製造を担当していたVVB Bauelemente und Vakuumtechnikコンビナート に移管されました。研究者らは1966年に初のp-n接合を、1967年に初の完全に機能するバイポーラ接合トランジスタを、そして1968年4月に初の集積回路C10（7個のトランジスタを備えた4入力NANDゲート）を20μmプロセスで製造し、歩留まり16％を達成した。[1]同年9月にはテストチップC30（2個の4入力NANDゲート、14個のトランジスタ、7400シリーズ7420に相当、10μmプロセス）が30％の歩留まりを達成した。[1]この設計は後にD120Cの名称でフランクフルト（オーダー）のハルブライターヴェルク社に量産のため移管され、1971年春のライプツィヒ見本市で7400および74H00シリーズの後続チップと共に発表された。[2]
-

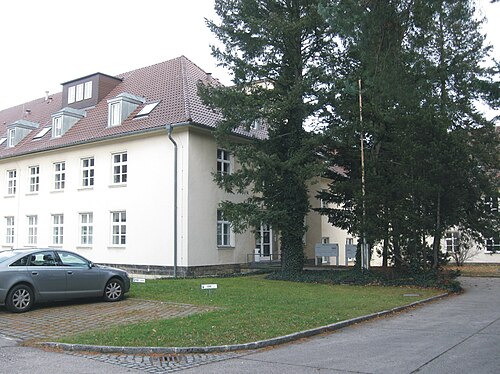

オリジナルの AME オフィス (2011 年当時の様子) -

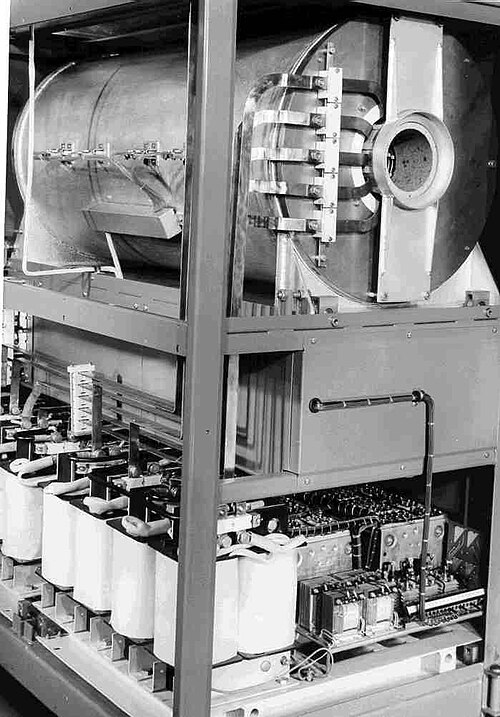

半導体材料のドーピング用オーブン（1965年） -

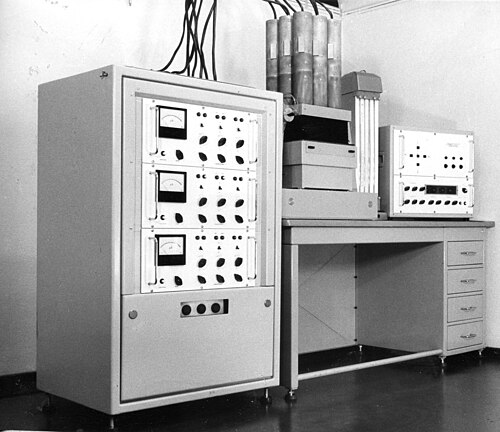

フォトリソグラフィー装置（1967年） -

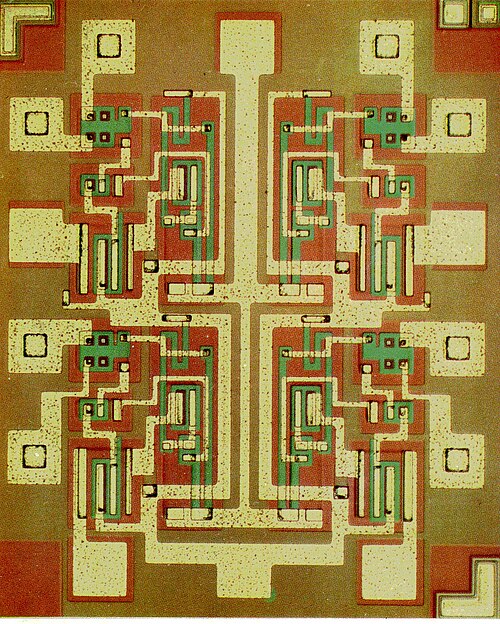

集積回路 C10 (1968)
1969: ドレスデン分子技術研究所 (AMD)
.jpg/500px-AMD_D200C_(=74H00).jpg)
1969年に研究所はドレスデン分子電子研究所（AMD）に改名されました。[3]これは、同じく1969年に設立され、AMD Saxonyという名前で1996年から2009年までドレスデンで操業していた無関係のAMDと混同しないでください。その後、この工場はGlobalFoundriesの一部となりました。[4]
1970年にエーリッヒ・ホーネッカーがヴァルター・ウルブリヒトに代わってドイツ社会主義統一党の書記長に就任すると、 「経済と社会政策の統一」という新しい経済政策により、マイクロエレクトロニクス産業への投資は急激に減少した（1974年には1970年の68.4%にまで減少）。[5] 1973年、AMDは「人員削減政策」の実施を余儀なくされた。[6]この方針が覆されたのは1977年になってからである。[5]
1973年、AMDは電子計算機用のPMOS集積回路U820Dの最初の実用サンプルを生産しました（6000個のトランジスタ、 6μmプロセス）。[1] 1974年までに、AMDの従業員数は950人にまで増加しました。[1] 1961年以来研究所を率いてきたハルトマン教授は、 1974年に国家安全保障省によって強制的に退任させられました。[1]
1976: ドレスデンマイクロエレクトロニク研究所 (IMD)
研究所の名前は 1976 年に再び変更され、今度はドレスデンマイクロエレクトロニク研究所 (IMD)になりました。[3] 1978 年、VVB Bauelemente und Vakuumtechnik は受動電子部品のVEB Kombinat Elektronische Bauelemente Teltowと能動電子部品のVEB Kombinat Mikroelektronik Erfurtに分割され、IMD は Kombinat Mikrolektronik Erfurt の一部となりました。
IMDにおけるダイナミックRAMの開発は、最終的には大々的に宣伝されたメガビットチップ（下記参照）につながることになるが、その開発は1キロビットチップのU253 （ Intel 1103のクローン）から始まった。[7] U253は1977年のライプツィヒ春の見本市で発表された。 [8]

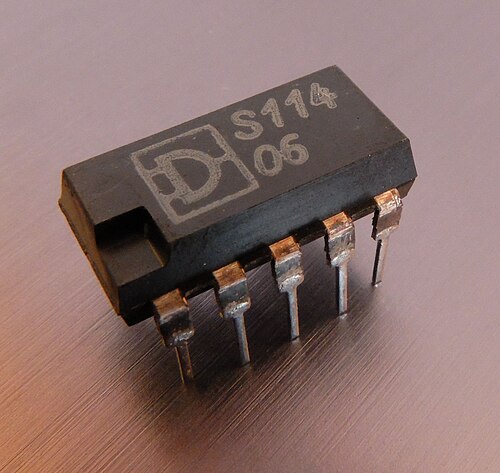

1980: VEB Zentrum für Forschung und Technologie Mikroelektronik (ZFTM)
1980年にInstitut für MikroelektronikとVEB Elektromat Dresden（半導体製造装置メーカー）が合併してZFTMが設立されました。 [3] 1986年にZFTMはKombinat Mikroelektronik Erfurtから東ドイツの光学技術コンビナート Kombinat Carl Zeiss Jenaに移管されました。
1987: VEB Forschungszentrum Mikroelektronik Dresden (ZMD)
ZMD でのダイナミック RAM の開発は、16 キロビットのU256と 64 キロビットのU2164で継続されました。U2164 の最初の実験サンプルは 1981 年に入手されました。 [9] 1984 年、U2164 はライプツィヒ春の見本市で発表されました。[10] ZMD でのパイロット生産は 1986 年に開始されました。 [9] 1988 年、U2164 の量産が VEB Mikroelektronik "Karl Marx" エアフルトで開始されました。[9]比較すると、国際的に64kビットのチップが商業的に利用可能になったのは1980年頃でした。 [9] 256kビットのU61256の試験生産は1988年に開始され、1MビットのU61000は1989年に続きました。[9]これら2つは、1990年のドイツ再統一まで量産に移行できませんでした。 [11] 1988年と1989年に約35,000個のU61000が製造されました。[11] U61256の生産は1989年7月に産業事故に見舞われ、すでに低かった6.1%の歩留まりが1%未満にまで低下しました。[9]メガビットチップU61000の開発は、東ドイツの産業と社会主義システム全般の能力の証明として当時大々的に宣伝されました。コンビナート・カール・ツァイス・イエナは、U61000を半導体製造装置の宣伝に使用しました。このため、U61000 には Carl Zeiss Jena のロゴが付けられましたが、ZMD の他のほとんどの集積回路には以前の ZFTM のロゴが付けられました。
-
ロゴ 1987 -
64kビットダイナミックRAM U2164CおよびU2164D -
1MビットダイナミックRAM U61000 CC12 -
主任開発者のイェンス・ノブロック氏がメガビットチップの 1:300 スケールの図面を国家指導者エーリッヒ・ホーネッカー氏とギュンター・ミッターク氏に提示（1988 年 9 月 12 日） -

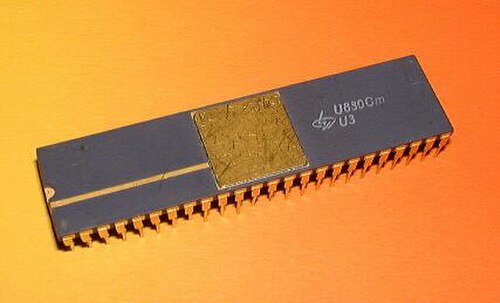

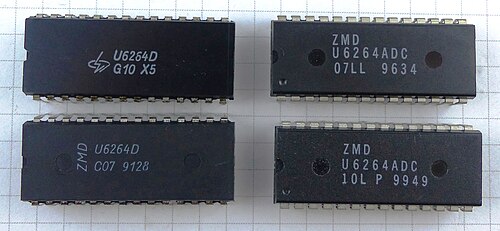

64kbitスタティック RAM U6264D、1989 年から 1999 年にかけて製造 -
デジタル信号プロセッサ U320C20、1991年製造
1993: Zentrum Mikroelektronik Dresden GmbH (ZMD)
1990年のドイツ再統一後、ZMDは、旧エアフルト・マイクロエレクトロニクス社傘下の他の企業とともに、 PTC-electronic AGという名の持ち株会社の一部となり、同社はTreuhandanstaltが100%所有していた。[12] 1993年、ZMDはZMD GmbHとして民営化され、事実上ザクセン自由州が所有することとなった。[12]州政府の目標は、ZMDをザクセン州のマイクロエレクトロニクス産業の中核として維持することだった。[12]この目標は業界全体では達成されたが（Silicon Saxonyを参照）、ZMDは損失を積み重ね続けた。[12]従業員数は1993年の575人から1998年には434人に減少した。[12] ZMDの破産と自由国家のさらなる損失を回避するために、ZMDは1998年に象徴的な価格2マルクでザクセンリンクAGに譲渡された。 [12]
2000: Zentrum Mikroelektronik Dresden AG (ZMD/ZMDI)
2001年12月に同社は社名をAktiengesellschaftに変更した。 2007年にファウンドリをX-FAB Semiconductor Foundries AGに売却したことで、ZMDはファブレス半導体企業となった。[13] 2009年5月以降、ZMD AGはZMDIのロゴを使用しているが、社名はZentrum Mikroelektronik Dresdenのままである。
2006年、同社の従業員数は625名で、そのうち約250名がエンジニアでした。2008年までに、従業員数は150名のエンジニアを含む320名にまで減少しました。ZMDIのイノベーションは、自動車および産業用電子機器、医療技術、および携帯電話やラップトップなどの赤外線インターフェース（ IrDA）に使用されました。同社は、低消費電力のヘビーデューティー、アナログデジタル混合、特定用途向け回路（ASIC）およびシステムオンチップ（SoC）の設計、製造、マーケティングを専門としていました。これらの開発の主な焦点は、ザクセンリンクAGとのつながりに遡る 自動車部門向けのアプリケーションでした。
2015年12月にZMDIはIDTに買収された。[14]
