RIM-8 タロス

RIM-8 タロス
RIM-8 タロス

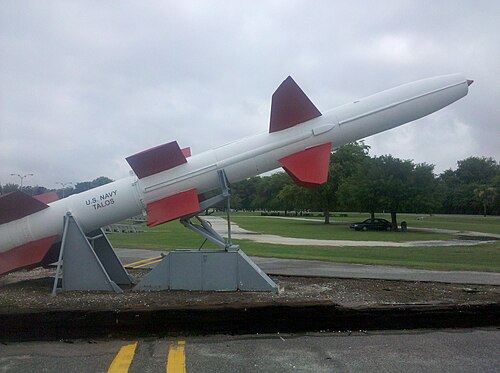

	RIM-8G タロスミサイル
タイプ	地対空ミサイル
原産地	アメリカ合衆国
サービス履歴
使用中	1958-1979
使用者	アメリカ海軍
生産履歴
メーカー	ベンディックス
生産	1955
仕様
質量	7,800ポンド（3,500kg）（ミサイル：3,400ポンド（1,500kg）、ブースター：4,400ポンド（2,000kg））
長さ	32フィート（9.8メートル）
直径	28インチ（71cm）
翼幅	280 cm（110インチ）
弾頭	211 kg (465 lb) 連続棒式HE弾頭またはW30核弾頭 (2～5 kt)
エンジン	第1段階:ハーキュリーズMK11固体燃料ロケットブースター、第; 2段階: ベンディックスラムジェットサステナー; 20,053lbf 、89.20kN
運用; 範囲	RIM-8J 241 km (130 nm)、RIM-8A: 92 km (50 nm)
飛行上限	24,400メートル（80,100フィート）
最高速度	マッハ3
ガイダンス; システム	レーダービームライディングと（非核型）セミアクティブレーダーホーミング
発射; 台	水上艦艇

ベンディックス RIM-8 タロスは長距離海軍地対空ミサイル(SAM) であり、アメリカ海軍の艦艇に装備された最も初期の SAM の 1 つです。タロスは目標付近への誘導にレーダービームライディングを使用し、終端誘導にはセミアクティブレーダーホーミング(SARH) を使用しました。機首を囲む 4 つのアンテナは SARH 受信機であり、連続波干渉計として機能しました。固体ロケットブースターが発射のための推力を供給し、ベンディックスラムジェットが目標までの飛行に動力を与え、弾頭がラムジェットのコンプレッサーとして機能しました。

歴史

タロスは、ヘンシェル Hs 293 滑空爆弾、フリッツ X、神風特攻機などの誘導対艦ミサイルに対する防衛を目的とした海軍の 16 年にわたる地対空ミサイル開発計画であるバンブルビー作戦の最終成果である。^[1]タロスはバンブルビー計画の主力であったが、計画で開発された最初のミサイルではなかった。最初に就役したのはRIM-2 テリアであった。タロスは当初 SAM-N-6 と命名され、1963 年に RIM-8 に再命名された。機体はセントルイスのマクドネル・エアクラフト社で製造され、最終組み立てはインディアナ州ミシャワカのベンディックス・ミサイル・システムズ社で行われた。ミサイルの最初の量産型は 1955 年当時約 155,000 ドル（2022 年のドル換算で 1,793,335 ドル）であったが、ベンディックス社が生産量を増やすにつれて価格は下がっていった。^[2]

タロスはその大型の艦体と二重レーダーアンテナシステムのために比較的限られた使用しかされなかった。AN/SPW-2ミサイル誘導レーダーとAN/SPG-49目標照明追跡レーダーを備えた大型ミサイルを搭載できる艦船は少なかった。^[3]全長9.9メートル、重さ3.5トンのミサイルは小型戦闘機に匹敵する大きさであった。^[4]タロスマーク7誘導ミサイル発射システム（GMLS）は、3隻のガルベストン級巡洋艦（改装されたクリーブランド級軽巡洋艦）に搭載され、16発のミサイルを即応弾倉に、最大30発のミサイルとブースターを主甲板上の格納エリアに搭載していた。原子力推進のUSS ロングビーチと3隻のアルバニー級巡洋艦（改装されたボルチモア級重巡洋艦）は、主甲板下の52発弾倉から弾丸を補給するマーク12誘導ミサイル発射システムを搭載していた。^[5]

初期のSAM-N-6b/RIM-8Aは有効射程が約50 nmiで、通常弾頭を備えていた。SAM-N-6bW/RIM-8Bは核弾頭を搭載したRIM-8Aで、核弾頭には末端誘導は不要と判断されたため、SARHアンテナは省略された。1960年に導入されたSAM-N-6b1/RIM-8Cは射程が2倍になり、より効果的な通常連続ロッド弾頭を備えていた。RIM-8Dは-8Cの核弾頭バージョンであった。SAM-N-6c/RIM-8E「統合タロス」は、搭載中に弾頭を交換できるため、専用の核弾頭型を搭載して弾倉容量を無駄にする必要がなくなった。RIM-8Eは改良された連続波末端ホーミングシーカーを搭載し、到達上限が高くなった。一部のRIM-8Cは新型シーカーを搭載しRIM-8Fと命名された。RIM-8GとRIM-8Jはレーダーホーミングのさらなる改良と新しい燃料を搭載し、航続距離を130 nmに延長した。^[6]

地対空型もベトナムで実戦に投入され、USSシカゴとロングビーチによって計4機のミグが撃墜された。1968年5月23日、ロングビーチから発射されたタロスが約65マイルの距離からベトナムのミグを撃墜した。これは、艦船から発射されたミサイルによって敵機が撃墜された最初の事例であった。この命中により、残骸をすり抜けて飛んだ2機目のミグも破壊された。1968年9月、ロングビーチは61マイルの距離から別のミグを撃墜した。1972年5月9日、シカゴの前線タロス砲台が長距離からミグを撃墜した。^[7]タロスミサイルには地対地能力もあった。^[8]

RGM-8H Talos-ARMは、陸上のレーダー基地に対する専用の対レーダー誘導ミサイルでした。RGM-8Hの最初のテストは1965年に実施され、その後すぐにベトナムのシカゴ、オクラホマシティ、ロングビーチに配備され、北ベトナムのSAMレーダーを攻撃しました。オクラホマシティは1972年初頭に米海軍史上初のRGM-8H戦闘発射に成功しました。これは米海軍史上初の戦闘地対地ミサイル発射でもありました。^[9]

バリエーション

サム-N-6: 開発中および試作ミサイル。1962 年以前の米国海軍による Talos ミサイルの呼称。
SAM-N-6a: 開発中および試作ミサイル。1962 年以前の米国海軍による Talos ミサイルの呼称。
SAM-N-6b: 通常爆発性弾頭を搭載して配備された量産ミサイル。RIM -8Aに再指定。
SAM-N-6bw: 核弾頭を搭載した-6bミサイル。末端誘導装置とSARHアンテナを省略。RIM-8Bに再指定。
SAM-N-6b1: 射程距離が大幅に延び、連続ロッド型通常弾頭を備えた改良型-6b。RIM -8Cに再指定。
SAM-N-6c: 「統合タロス」は核弾頭と通常弾頭の互換性があり、両ミサイルタイプの保管が不要で、改良されたターミナルホーミングとより高い運用限界も備えており、RIM-8Eに再指定されました。
RIM-8F タロス: 一部の RIM-8C ミサイルは RIM-8E の新しいシーカーを後付けしました (1962 年以降のみ)。
RIM-8G タロス: ホーミングをさらに改良したバリエーション。
RGM-8H タロス-ARM: すでに Talos SAM が装備されている船舶に配備するための専用の地対地対レーダー誘導バージョンです。
RIM-8J タロス: ホーミングをさらに改良したバリエーション。
MQM-8G ヴァンダル: 現役から外された後に残ったタロスミサイルは超音速ドローン標的に転換され、2008年頃に在庫が使い果たされた。

年表

運命

ロングビーチは1978年にタロス発射装置を撤去した。タロスは1979年にUSS オクラホマシティの退役とともに艦隊運用から段階的に退役したが、このシステムを搭載したアルバニー級艦は発射装置をそのまま残したままさらに数年間戦い、1980年に退役した。21年間の艦隊運用後、このミサイルはより小型のMk10発射装置から発射されるRIM-67スタンダードミサイルに置き換えられた。

インディアナ州サウスベンドのサウスベンド国際空港の入口近くにある軍事栄誉公園に、タロスミサイル2基が展示されている。

タロスミサイルはサウスベンド地域空港（歴史的にはベンディックスフィールドとして知られていた）のアトリウムに展示されていたが、2021年に撤去され、サウスベンドの歴史博物館の製造業の勝利の展示に展示された。^[19]展示が終了した後、ミサイルは空港に戻らなかった。

もう一つの例は、サウスカロライナ州マウントプレザントにあるパトリオッツポイント海軍海洋博物館で見ることができます。

タロスミサイルは、オクラホマ州マスコギーにあるマスコギー戦争記念公園にも展示されています。

タロスミサイルは、バージニア州ヨークタウンのヨークタウン海軍兵器基地に展示されている。

タロスミサイルは、バージニア州バージニアビーチのダムネックにある米海軍誘導ミサイル学校の本館のすぐ外側に展示されている。

ニューヨーク州バッファローにあるバッファロー・エリー郡海軍軍事公園では、 USS リトルロックの船尾に発射位置に置かれた2基のタロスミサイルが展示されている。

タロスミサイルとブースターは、少なくとも1981年以前にはテキサス州ダルハートのリタブランカ公園（ XITロデオ＆リユニオンの開催地）に展示されていたが、2017年時点では撤去されていた。

タロスミサイルはワシントン・ダレス国際空港のスティーブン・F・ウドバー・ヘイジー・センターに展示されている。

ノースカロライナ州トップセイル島のミサイル＆モア博物館の前には、タロスミサイルが屋外展示されている。注目すべきことに、この場所はRIM-8タロスミサイルの発祥の地でもあり、1946年から1948年にかけてトップセイル島で行われたバンブルビー作戦の一環として行われたラムジェットと地対空ミサイルの研究の成果である。^[20]

ギャラリー

1961 年 7 月、USS ロングビーチのタロスミサイル発射装置
タロスミサイル誘導レーダー、AN/SPG-49。

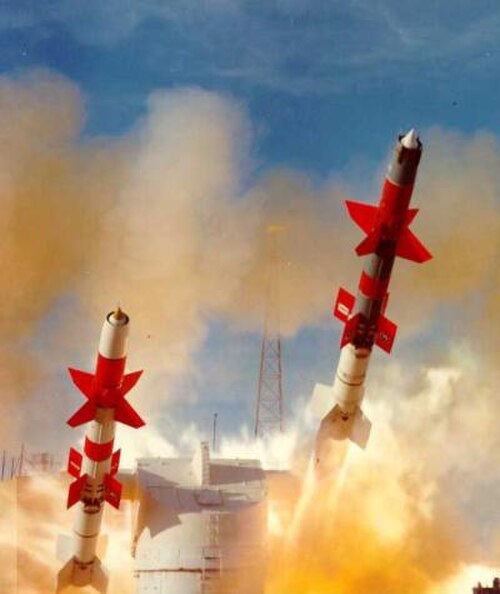

RIM-8Aおよび-8Bミサイル発射。
1957 年に B-17 標的ドローンを攻撃する直前のタロス。
1961 年 5 月 4 日、 USS リトルロックがタロスを発射します。
1960 年 11 月、USSリトルロックのタロスミサイル。
1999年、サンニコラス島から打ち上げられたMQM-8Gヴァンダル。
USSリトルロックに搭載されたRIM-8タロスミサイル搭載コンベア。
USSリトルロックのRIM-8タロスマガジンラック
RIM-8 タロス展示、パトリオットポイント海軍博物館、サウスカロライナ州チャールストン
バージニア州シャンティリーのスティーブン F. ウドバー・ヘイジーセンターに展示されているベンディックス RIM-8 タロス
