スピッツァー（弾丸）

スピッツァー弾（ドイツ語：Spitzgeschoss、「先端が尖った弾丸」を意味する）は、主に完全威力の小火器用弾薬および中型の小火器用弾薬に関する軍需用語であり、スパイアポイントと呼ばれる空気力学的に尖った先端形状を特徴とする弾丸を指し、ボートテールと呼ばれる先細りのベースと組み合わされることもある（スピッツァーボートテール弾）。これにより抗力を減らし、より低い抗力係数を得ることができ、結果として空気力学的に優れた魚雷型の発射体となり、より緩やかな減速と外部弾道挙動の改善が得られる。^[1]ただし、より鈍いオジブ/丸い/平らな先端の平底の発射体 に比べて、潜在的な重量と運動エネルギーがいくらか犠牲になる。

19世紀後半から20世紀初頭にかけて軍事目的で開発されたタイプで、射程距離や命中精度などの点で、以前の丸みを帯びた、または先端が平らな弾丸に比べて設計が大幅に改善されました。軍用ライフル用の長距離一斉射撃照準器とともに導入されたことで、軍事ドクトリンが変わりました。1,420～2,606メートル（1,550～2,850ヤード）までの範囲のエリアターゲットにライフル射撃を行うことができるようになりました。20世紀初頭の機関銃の改良により、傾斜計が追加されたことで、固定機関銃分隊は3,000メートル（3,280ヤード）以上から急降下射撃や間接射撃を行うことができるようになりました。間接射撃法は、小火器の発射体の最大射程距離によって定義される最大有効射程距離を活用しながら、防護されていない人員を行動不能にするために必要な最小限の運動エネルギーを維持します。これは一般に15キログラムメートル（147 J / 108 ft⋅lbf）であると考えられています。^[2]

スピッツァー弾は第一次世界大戦の戦場での殺傷力を大幅に高めた。第一次世界大戦前、戦中、戦後に軍は、尖った先端と後方のわずかに先細りの基部を組み合わせた、いわゆるボートテールと呼ばれる空気力学的にさらに改良されたスピッツァー弾を採用し、飛行中の抗力をさらに低減した。^{[3]これらの弾丸は}スピッツァーボートテール弾として知られ、最大出力のライフル薬莢の終端最大射程距離を4,115〜5,500メートル（4,500〜6,010ヤード）に増加させた。

「スピッツァー」という名前は、文字通り「尖った発射体」を意味するドイツ語の「Spitzgeschoss 」の英語化された形です。

19世紀半ばから後半にかけて、ヨーロッパの軍事研究では、弾頭の設計を改良することで小火器の銃口速度を最大化する方法を検討し始めていた。薬莢の推進剤を封入するために、より強力な金属製の薬莢が使用され、小火器の威力は高まったが、精度は向上しなかった。設計者は、抗力係数(C _d ) が低い弾丸は減速が遅く、したがってより遠くまで飛ぶことを知っていた。抗力係数が低いと弾丸の軌道も平坦になり、飛行中により安定し、横風による横方向のドリフトの影響を受けにくくなる。弾道係数が高い弾丸は、より高い衝撃速度を維持することで、より多くの運動エネルギーを保持し、より長い距離で致命的となる。第一次世界大戦前の数年間、これらの要件が軍事的思考を駆り立てていた。

スピッツァー弾の設計は、1898年にフランス軍によってバレDとして初めて導入されました。バレD弾は、1886年に フランスで使用されていた既存の8×50mmRルベル軍用弾の弾道性能を向上させるために、ジョルジュ・レイモンド・デサルー大尉によって設計されました。

オリジナルの1886年型8×50mmRルベル弾は革新的な軍用弾薬設計であり、 1884年にポール・ヴィエイユが開発したシングルベース無煙ニトロセルロースベース（Poudre B ）火薬を使用した初の軍用弾薬であった。オリジナルの1886年型8×50mmRルベルには、ニコラ・ルベル中佐が設計し、銃口初速628m/s（2,060フィート/s）を達成した、15.0グラム（231gr）の銅ニッケル被覆鉛芯フラットノーズワッドカッタースタイルのBalle M弾が装填されていた。

1898年型8×50mmRルベル弾に、デザルーの新しい軽量12.8グラム（198gr）のバルD 真鍮モノメタルスピッツァー弾を装填すると、銃口初速700m/s（2,300ft/s）を達成し、弾道はやや平坦になり、最大有効射程距離が大幅に向上した。先端が尖っていることに加え、バルDは飛行中の空気抵抗をさらに最小限に抑えるためにボートテール（流線型の先細りのベース）を備えた初の軍用ライフル弾でもあった。^[4]

ダウンレンジパフォーマンス

1898年型の8×50mmR Lebel Balle Dスピッツァーノーズプロファイルとボートテールの組み合わせにより、弾道係数(G1 BC) は0.568～0.581になりました (弾道係数は多少議論の余地があります)。700 m/s (2,300 ft/s) の銃口速度で発射されたBalle D弾は、海面のICAO 標準大気条件 (空気密度ρ = 1.225 kg/m ³ ) 下で、800 m (870 ヤード) まで超音速 (V ₈₀₀ ≈マッハ1.13) を維持し、最大終端範囲は約 4,400 m (4,812 ヤード) でした。 21 世紀の基準でも、標準的な軍用ライフル弾の有効超音速射程距離は 800 メートル (870 ヤード) が標準とみなされています ( 「最大有効ライフル射程距離」を参照)。

上記のダウンレンジ性能表は、Balle D が前身のBalle Mと比較して優れた速度保持力を持っていることを示しています
。注: これらの表を相関させるために使用される空気密度 ρ は不明です。

1932年に、鉛芯、銅ニッケル被覆、先端が尖ったボートテール型の弾丸（重量15.0 g、232グレイン）を搭載した8×50mmR Lebel Balle N弾が導入されました。これは、配備されていたオチキス Mle 1914機関銃の長距離性能を向上させるために設計されたものでした。

ドイツでは、Gewehr-Prüfungskommission (GPK) (ライフル試験委員会) が、1888 年型の軍用M/88弾薬と、 Gewehr 1888のような M/88 Rundkopfgeschoss (「丸頭弾」) 弾薬を使用するドイツの武器の精度と性能を改善する責任を負っていました。19 世紀後半から 20 世紀初頭にかけての改良プログラムでは、M/88 の推進剤の圧縮と銃身 (溝) の過度の摩耗の問題を解決することが課題でしたが、ドイツの兵器当局は 1898 年までにスピッツァー弾を優先するようになりました。

新たな空気力学的弾丸、スピッツゲショースまたはゲショースS ^[7]は、独立弾道学者アーサー・グライニヒの発明とされ、1902年に試験され、1903年4月3日に正式に採用された。数回の形状修正の後、1904年に量産に入った。スピッツゲショースの先端はフランスの設計のように外側が尖っており、その形状は特許を取得していたが、フルメタルジャケットのスピッツゲショースは内部が異なっていた。^{[8] [9] [10]}

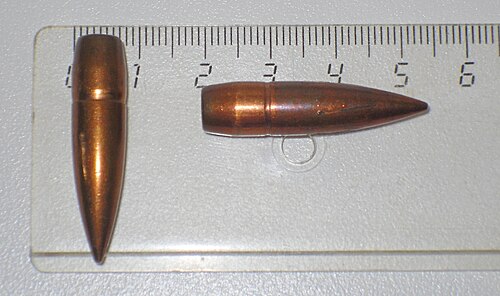

ゲヴェーア試験委員会のプログラムの結果、Sパトローネまたは7.92×57mmモーゼル弾が開発されました。この弾丸には、直径がわずかに拡大した8.2mm(0.323インチ)の比較的軽量な9.9グラム(153gr)のスピッツァー弾が装填されており、弾道係数(G1 BC)は約0.321から0.337(弾道係数には多少の議論の余地がある)でした。また、寸法が再設計された薬室と銃身(「Sボア」と命名)、および新しいダブルベース(ニトロセルロースとニトログリセリンをベースとする)の無煙火薬の装填により、740mm(29.1インチ)の銃身から878m/s(2,880ft/s)という大幅に向上した銃口初速が得られました。

Sパトローネは1903年にドイツ陸軍と海軍に採用され、最大射程距離は約3,700メートル（4,050ヤード）でした。^{[11] [12]}銃口速度の向上と弾丸の空気力学の改善の組み合わせにより、弾丸の軌道はより平坦になり、ほとんどの一般的な戦闘距離で個々の標的に命中する確率が高まりました。

第一次世界大戦の勃発時に、ドイツは空気力学的にさらに改良された弾丸、シュヴェレス・スピッツゲショース（「重いスピッツァー」）またはゲショースsSを開発した。^[7]この12.8グラム（198gr）のフルメタルジャケットスピッツァーボートテール弾は、弾道係数（G1 BC）が0.557から0.593（弾道係数は多少議論の余地がある）であり、 sSパトローネに装填された。sSパトローネは、砲口初速760m/s（2,493フィート/秒）で最大終端距離が約4,700m（5,1​​40ヤード）となり、海面におけるICAO標準大気条件（空気密度ρ = 1.225kg/m ³ ）下では1,000m（1,100ヤード）まで超音速（V ₁₀₀₀ ≈マッハ1.07）を維持した。

1914年の導入以来、SSパトローネは主に空中戦用に配備され、第一次世界大戦後期の1918年には歩兵機関銃手にも配備された。第一次世界大戦から15年後、SSパトローネは段階的に廃止され、SSパトローネがドイツ軍の標準支給弾薬となった。^{[13] [14]}

1906 年、米国兵器当局は、グライニヒ社からSpitzgeschoß弾丸設計の製造ライセンスを購入する手配をしました。現在「スピッツァー」設計と呼ばれるこの新型の 9.7 グラム (150 gr) のフラット ベース弾は、銅ニッケル合金製のジャケットを備え、弾道係数(G1 BC) が約 0.405 で、1906 年に米国軍が採用した M1906 .30-06 スプリングフィールド弾薬に組み込まれました。M1906 の実弾は、銃口初速が 823 m/s (2,700 ft/s)、最大射程距離が約 3,117 m (3,409 yd) で、銀色の弾丸で識別できます。銅ニッケル合金は、銃身をすぐに汚すことが判明しました。

1908年、ロシア帝国は、弾道係数（G1 BC）が約0.338の「L」9.61グラム（148.3gr）のЛёгкая Пуля（Lyogkhaya pulya 、「軽量弾」）スピッツァー弾を装填した新しい7.62×54mmR軍用弾の派生型を採用しました。7.62×54mmR M1908タイプL弾の銃口初速は865m/s（2,838ft/s）でした。

1910年、グレートブリテンおよびアイルランド連合王国は、弾道係数（G1 BC）が約0.467の11.3グラム（174gr）フラットベーススピッツァー弾を装填した.303ブリティッシュマークVII弾の派生型を公式に採用した。.303ブリティッシュマークVII弾の銃口初速は744m/s（2,441ft/s）、最大終端距離は約2,743m（3,000yd）であった。^{[15] [16]}

1911 年、スイスは11.3 グラム (174 gr) のスピッツァー フルメタルジャケット弾を装填した7.5×55mm GP 11弾薬を採用しました。尖った先端の他に、GP 11 弾にはボートテールも付いており、抗力係数 (C _d ) をさらに下げています。 GP 11 弾の弾道係数(G1 BC) は 0.505 ～ 0.514 (弾道係数は多少議論の余地がある) で、スイスが選択した大気条件 (高度 = 800 m (2,625 フィート)、気圧 = 649 mm (25.55 インチ) Hg、温度 = 7 °C (45 °F)) で最大終端射程は約 5,500 m (6,015 ヤード) であり、これは ICAO 標準大気条件の 653.2 m (2,143 フィート) (空気密度ρ = 1.150 kg/m ³ ) に等しい。標準のGP 11ボールスピッツァー弾は、銃口速度780 m/s（2,559 ft/s）で、海面のICAO標準大気条件（空気密度ρ = 1.225 kg/m ³ ）下で、最大800 m（870ヤード）（V ₈₀₀ ≈マッハ1.1）まで超音速を維持しました。

GP 11弾は、第一次世界大戦の開戦時および戦後、ドイツ、米国、英国などの国の軍隊が、同様のフルメタルジャケットボートテールスピッツァー弾を開発して配備するきっかけとなり、彼らが使用していたフルメタルジャケットフラットベーススピッツァー弾設計の最大有効射程と長距離性能を改善しました。有効な最大有効射程は、防護されていない人員を行動不能にするために必要な最小限の運動エネルギーを維持しながら小火器の発射体の最大射程によって定義され、一般に15キログラムメートル（147 J / 108 ft⋅lbf）であると考えられています。^[2]

1913年、スペイン王国の兵器当局は再設計された7×57mmモーゼル弾（7mmカルトゥーチョ・パラ・モーゼル・ティポS）を発行した。^[17]この弾には9グラム（138.9gr）のスピッツァー弾が装填されており、銃口初速850m/s（2,789ft/s）、銃口エネルギー3,251J（2,398ft⋅lbf）で、銃身長589mm（23.2in）から発射された。最大射程距離は3,700m（4,050yd）であった。^[18]

1932年、スウェーデンは、14.2 g (219 gr) のスピッツァー弾を装填し、銃口初速760 m/s (2,493 ft/s) で発射されるボートテール付きの8×63mm パトロン m/32 弾を導入した。8×63mm パトロン m/32 弾は、汎用弾としてではなく、対空射撃および間接射撃用に開発されたもので、有効射程は約3,600 m (3,937 yd)、着弾エネルギーは20 kg-m (196 J / 145 ft⋅lbf)、クルスプルータ m/36機関銃から発射した場合の最大終端射程は約5,500 m (6,015 yd) であった。^[19]

スウェーデンとノルウェーは、第二次世界大戦の初期段階と1940年のドイツによるノルウェー占領まで、 6.5×55mm m/94実用弾に10.1グラム（156gr）の長い丸い先端のB弾（trubbkula/ogivalkula、「鈍弾」）を装填し、銃口初速725m/s（2,379ft/s）で発射した。第二次世界大戦中に中立を保ったスウェーデンは、1941年以降、銃口初速800m/s（2,625ft/s）で発射される9.1グラム（140gr）のスピッツァーボートテールD弾（spetskula/torpedkula、「先端/魚雷弾」）を装填したm/41実用弾を採用した。^{[20] [21]}

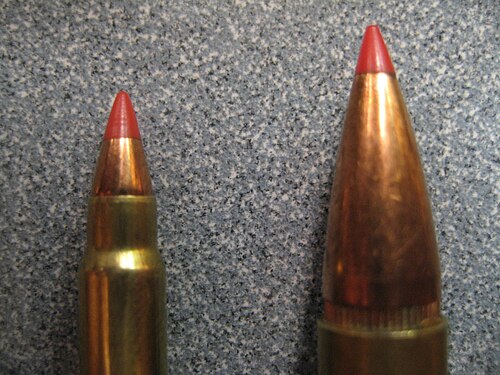

21 世紀では、プラスチック先端部弾丸は、スピッツァー弾の空気力学的利点 (たとえば、超低抵抗弾丸を参照) とホローポイント弾の停止力を併せ持つライフル弾の一種であり、ホローポイント弾の空力特性を、ホローポイント弾の空洞と先端にプラスチック製の弾道先端 (弾道キャップを参照) を装備することで実現しています。このプラスチック先端は弾道中は硬いままで、ホローポイント弾にスピッツァー弾と同様の空気力学的特性を与えますが、衝撃で押しつぶされ、設計どおりにホローポイント弾が花びらのように広がります。
