射撃場

屋内射撃場は通常、独立した構造物として建設されますが、地下室などの隔離された場所にある大きな建物内に設置される場合もあります。ほとんどの屋内射撃場の基本構成要素は、射撃線/レーン、標的、および弾丸トラップ/「バックストップ」（流れ弾や貫通を防ぐ）です。設計上の考慮事項は計画された用途によって異なる場合がありますが、いずれも射撃場を安全に運用するための基本要件、つまり弾道保護、安全制御、適切な換気、遮音、および適切な照明を提供する必要があります。^{[ 1 ] [ 2 ] [ 3 ]}

構造部品

射撃場の壁は通常、流し込みコンクリート、プレキャストコンクリート、または石積みブロックで構築されます。壁は十分な防弾性能を備え、流れ弾や後方への飛散弾から適切な防弾性能を発揮する必要があります。床は高密度の鉄筋コンクリートでできており、表面は滑らかに仕上げられています。また、メンテナンスや清掃を容易にするため、射撃場の奥（射手の位置）から射撃場の後方にある防弾壁に向かって、通常はわずかに傾斜しています。

屋内射撃場の屋根は、鋼製梁または滑らかで平らな表面を持つプレキャストコンクリートパネルで構成されており、誤射した弾丸をそらし、メンテナンスを容易にし、鉛の蓄積を防ぎます。屋根バッフルは、天井、照明器具、換気ダクト、およびその他の保護されていない要素を流れ弾から保護するために、25～30度の角度で設置されます。バッフルは通常、耐火合板で覆われた装甲鋼板で構成されています。偏向板はバッフルに似ていますが、通常は合板で覆われていません。垂直または水平に設置でき、射撃場内のドア、窓、換気口などの保護されていない設備や要素から流れ弾をそらすために使用されます。シールドは鋼板と合板で構成されています。

射撃場の設備、通信、照明、警備に関する中央制御装置は、制御室または制御ステーションに設置されています。射撃場の運営と管理を担当する射撃場長がこれらの制御装置を操作します。制御ステーションは、射撃場長が射撃レーンとすべての射撃者を遮るものなく見渡せるように設計されていなければなりません。制御ステーションは通常、防弾仕様の観察窓を備えたコンクリートブロック造りです。

バックストップと弾丸トラップは、発射体のエネルギーを吸収して捕捉し、射撃場エリア外への飛翔を防ぐために使用されます。弾丸トラップにはさまざまな設計があり、通常は貫通不可能な金属板で構成されています。プレートの厚さと使用される材料は、射撃場で発射される発射体の速度とエネルギーレベルによって異なります。現代の弾丸トラップの大部分は、角度のついた硬化鋼板で構成されており、弾丸を他の金属板に誘導してエネルギーを放出します。プレートは、貫通、摩耗、金属疲労に耐性がある必要があります。トラップは、使用済みの弾丸をトラップの前方の収集エリア、または高エネルギーの発射体の場合はトラップの後方の収集エリアに誘導します。

多くの屋内射撃場には、武器の清掃室、教室、トイレ（シャワー設備を含む）、オフィスエリア、ラウンジエリア、保管室やメンテナンス室などの追加スペースが設けられています。通路は、射撃場を隣接するエリアから物理的に隔離するために使用されます。^{[ 1 ] [ 2 ] [ 3 ]}

物理的構成要素

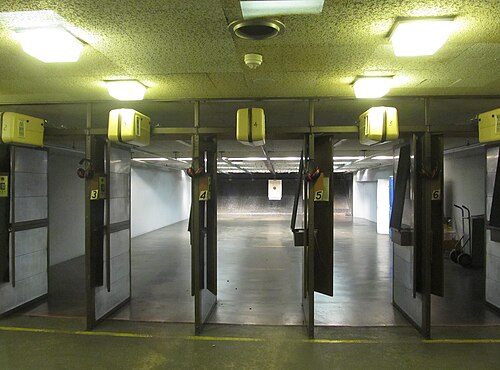

射撃場によっては、射撃者に明確なプライベートエリアを提供し、不発弾による潜在的な危険を軽減し、排出された薬莢が隣接する射撃者に当たったり、射撃の妨げになったりするのを防ぐために、射撃ブースが設置されています。射撃ブースは、周囲の傍観者に不快な騒音の影響を軽減するために、音響処理を施した仕切りやパネルでできています。ブースには、通信機器や標的操作機器、標的やブースの照明制御装置、武器や弾薬を保管したり、射撃者が射撃場に近づくのを防ぐための棚、そして遮蔽物の後ろから射撃練習をするための装置が備えられている場合もあります。射撃線は通常、赤またはオレンジ色でマークされ、射撃ブースの射撃場側の端に沿って設定されています。射撃中に射撃者がこの線を越えると警報を発するモーションセンサーを備えた射撃場もあります。

標的システムは、標的オブジェクトと、オプションで標的搬送システムおよび標的制御システムで構成されます。一部の射撃場では、射線上に紙の標的を設置する必要のない電子採点システムを使用しています。屋内射撃場の標的は通常、ブルズアイまたはシルエットなどの画像が印刷された紙または段ボールです。

ターゲット搬送システムにより、射撃線とターゲット線の間でターゲットを搬送することで、射撃場の運用効率と安全性が向上します。これにより、射撃者は「射撃停止」を待って射撃場まで歩いてターゲットを確認したり設置したりする必要がなくなります。これは、商業射撃場や「セルフサービス」射撃場で特に便利です。ターゲット制御システムにより、射撃場管理者は制御ブースの中央制御ステーションを介してターゲットの操作と移動を制御できます。一部の射撃場では、射撃ブースで操作できるローカル制御モジュールを提供しています。^{[ 1 ] [ 2 ] [ 3 ]}多くの小規模クラブや競技射撃場では、射撃者がいずれにせよ時間制限のある射撃を行うため、ターゲット搬送装置にこだわらない場合があります。マッチターゲットは各射撃終了時に回収され、スコアリングされます。このような射撃場では、電子スコアリングシステムがますます一般的になり、紙のターゲットと手動スコアリングが不要になります。

運用コンポーネント

屋内射撃場の設計と適切な運用において重要な要素は、換気システムです。適切な換気により、射撃者が空気中の鉛粒子やその他の燃焼副生成物にさらされるリスクが軽減されます。^{[ 4 ]} 換気システムは、給気システムと排気システム、および関連するダクトで構成されています。給気は、天井の高さに設置された有孔壁プレナムまたは放射状エアディフューザーを通して供給できます。射撃線に沿った気流は、0.38  m/s (75 フィート/分、fpm) 以下でなければならず、許容される最小流量は 0.25  m/s (50 fpm) です。空気は通常、弾丸トラップまたはその後ろで排気されます。射撃場では、射撃線での下流方向の気流と所望の速度を維持するために、複数の排気ポイントが下流方向に設けられるように設計されています。排気システムは、最小ダクト空気速度が 12.70 ～ 15.24  m/s (2,500 ～ 3,000 fpm) となるように設計する必要があります。^{[ 5 ]} 換気システムの設備と設計は様々で、ほとんどの射撃場には給気ファンと排気ファンがそれぞれ1つずつありますが、給気ファンや排気ファンが複数ある射撃場もあります。多くの場合、射撃場に必要な風量とファンの設置スペースの制約によって、ファンの数と種類が決まります。ほとんどの射撃場では、射撃場に100%外気を供給し、すべての空気を建物の外に排気するシステムを採用していますが、一部の射撃場の換気システムは、特に極端な気候条件下でエネルギーを節約するために、排気の一部を給気システムに再循環させるように設計されています。排気は、建物の外に排気される前、または給気システムに再循環される前に必ずろ過されます。

射撃場の照明は、制御室、射程前エリア、射撃室、および射程後照明システムで構成されています。制御室の照明は通常手動で制御され、一般照明と特定の射撃条件で使用される低照度照明で構成されています。射撃室の射程前照明は一般的な天井照明で、通常は手動または中央制御から制御できます。射撃線の射程後照明は通常、射撃室から射程後様々な距離にある標的を照らすために使用されるスポットライトです。

射撃場の故障や緊急事態の際に射撃者を保護するために、安全制御システムが設置されています。このようなシステムには、警告灯、警報ベル、空気の流れとろ過のモニターなどが含まれる場合があります。^{[ 1 ] [ 2 ] [ 3 ]}

エアガン射撃場

ほとんどのエアガンは出力が低いため、多目的スペースや仮設スペースでも安全にエアガン射撃場を運営できる場合が多い。これは特に、銃口エネルギーが6ft-lbに制限されているISSF（国際射撃連盟）規格のエアガンに当てはまる。

適切な射撃場は、スポーツホールや多目的室に設置でき、シンプルな木製の裏板、ペレットキャッチャー、または軽量の防弾カーテンを使用して背後の壁を保護します。鉛ペレットの安全な取り扱い手順に従う必要がありますが、燃焼ガスがないため、従来の屋内射撃場で必要とされる高性能換気システムは不要です。このような配置は、主要な選手権で特に一般的です。80以上の射撃レーンを備えた常設射撃場を維持する費用を正当化できる場所はほとんどありませんが、このような射撃場は、大きなスポーツホールや展示センターに一時的に設置できます。これは、InterShoot、RIAC、ウェールズエアガン選手権などのヨーロッパの主要なイベントで採用されているアプローチです。^{[ 6 ]}

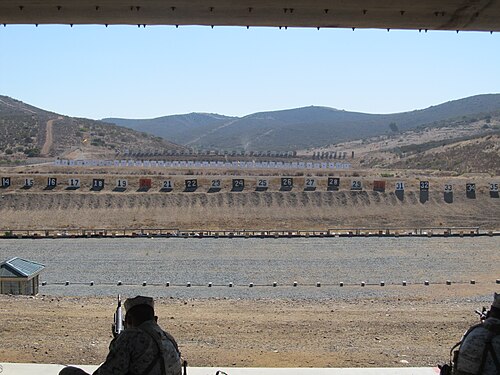

屋外射撃場は、1,200ヤード（1,100メートル）以上の長距離射撃に使用されます。訓練では、風、砂塵、雨などの自然環境にさらされることも必要となる場合があります。屋外での競技射撃は、穏やかな天候条件下で行われるのが望ましいですが、天候が変化する可能性はあります。競技は、安全上の問題が生じた場合にのみ中止されます。

屋外射撃場は、発射された弾丸をすべて収容するように設計されています。そのため、標的線の後ろにバックストップまたはストップバットと呼ばれる高い擁壁が必要となり、これは土盛り、砂袋の障壁、または射撃場の境界を越えた弾丸を捕らえて防ぐための特別に設計された漏斗状のトラップで構成されています。ほとんどの屋外射撃場では、射撃場の設計仕様に基づいて最大口径サイズおよび/または弾丸のエネルギーが制限されています。一部の射撃場では、.50口径などの高出力銃器の使用専用の別施設があります。

屋外射撃場は部分的に囲われている場合があり、屋内射撃場と共通する特徴がいくつかあります。たとえば、英国軍の兵舎射撃場には屋根付きの射撃ポイントがあり、通常は360°の壁があります。名前が示すように、屋外射撃場によくある人里離れた場所ではなく、軍事基地によく見られます。^{[ 7 ]} ISSFやオリンピック射撃競技の屋外射撃場には、悪天候から選手、観客、メディアを保護するとともに、高度な電子標的システムを収容するために、多くの場合、厳重に覆われた射撃ポイントがあります。

屋外射撃場に関するいくつかの研究では、鉛や騒音への長期曝露が、特に従業員やインストラクターの間で健康問題を引き起こす可能性があることが示されている。^{[ 8 ]}

屋外射撃場は、屋内射撃場よりも面積が広く、開放的な性質を持つため、清掃やメンテナンスの手間が少なくて済みます。しかし、屋外射撃場は自然換気が可能であるにもかかわらず、一部の射撃場では、頭上に防弾板が設置されていたり、側面にコンクリートの壁や構造物があったりするため、空気が滞留し、鉛や騒音への曝露が増加する可能性があります。

したがって、屋外射撃場の運営者は、騒音の発生を軽減するために、遮音壁、吸音材、自然植生を追加することを検討してもよいでしょう。射撃方向に向かってファンを設置することで、射撃者から空気の流れを遠ざけ、鉛への曝露を軽減することができます。^{[ 9 ]}

エアライフル

屋外のエアライフル射撃場は、10メートル（11ヤード）や25メートル（27ヤード）といった固定距離のものもあれば、フィールドターゲット射撃というスポーツの練習場となるものもある。フィールドターゲット射撃では、リセット可能な金属製の標的が様々な距離と高さの自然環境の中に設置され、標的の後ろにはペレットトラップが設置される。

小口径ライフル

小口径（.22ロングライフル口径）のライフル射撃場は、オリンピックの50メートルライフル競技に対応するため、通常50メートル（55ヤード）ですが、 200メートル（219ヤード）まで延長されることもあります。これらの射撃場は、さまざまな士官候補生射撃プログラムの一環として世界中で見られ、時には25メートル（27ヤード）に縮小され、アメリカでは「千インチ射撃場」と呼ばれています。^{[ 10 ]}しばしば「ミニチュア射撃場」と呼ばれ、反動の少ない低コストの弾薬を使用した初期の軍事射撃訓練の訓練施設として、または娯楽カーニバルゲームとして利用されていました。

フルボアライフル

大口径センターファイアライフル用の射撃場は、 100メートル（109ヤード）以上である。ただし、特殊な「はしご」ターゲットを使用して照準器のゼロを設定または確認するために使用される「ゼロ」レンジの場合は例外である。「ゼロ」。軍用射撃場は、ほとんどのライフルの射程を安全に収容するために、通常少なくとも500～1,000メートル（547～1,094ヤード）である。公共射撃場は、 2,000ヤード（1,829メートル）にも及ぶことがあり、通常、 300メートル標準ライフル、メタリックシルエット、ベンチレスト射撃などのスポーツに参加するハンターやスポーツマンに対応している。

ショットガン

専門射撃場は、様々なクレー射撃競技に対応しており、特別なレイアウトと設備が必要となる。

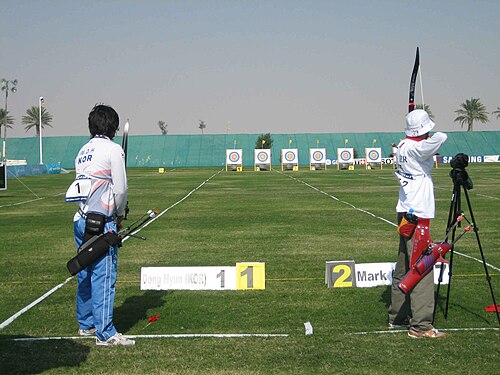

多くの場合、同じ射場が弓と銃の両方の射手に開放されています。しかし、弾丸を安全に収容するためのバックストップがない、アーチェリー専用の射場も数多く存在します^{[ 11 ]。}アーチェリー射場の最も一般的なタイプには、3D射場、フィールド射場、屋内射場などがあります。

射撃地点は通常、地面上の定められた場所に設置され、民間の射撃場では一般的に平坦な場所となります。屋根のない屋外射撃場は通常、芝生で、わずかに盛り上がった平らな丘の上にあることが多いです。屋根付きの屋外射撃場は通常、コンクリートまたはアスファルト舗装です。軍の屋外射撃場は通常、屋根がなく、傾斜地、砂利敷き、地面に掘られた穴など、他の形状をしている場合があります。

「固定射撃点」またはエシュロン^{[ 12 ]}ライフル射撃場では、標的がさまざまな距離に配置され、射撃手は1つの射撃点から射撃します。この設計の最も先進的なライフル射撃場は、2010年のニューデリーコモンウェルスゲームズのために建設されました。^{[ 13 ]}

射撃地点の遮蔽物は、テントのような簡単なものから、雨や日差しを遮るための屋根だけの骨組み、射撃に適した開口部を備えた頑丈な建物まで、様々な種類がある。

民間の標的は通常、紙またはプラスチック製の芯材でできており、大型の長距離射撃用標的にはキャンバスや麻布の裏地が付いている場合もあります。競技用標的のほとんどは、白い背景に黒い円が描かれています。黒い円には得点リングが付いている場合もあります。ピストル（ハンドガン）射撃で使用されるような、他の形状の標的が使用されることもあります。反応型標的を使用すると、射手は弾丸の着弾点を容易に識別できます。これにより、射手は照準点と実際の弾丸の着弾点を素早く比較できるため、射撃スキルを向上させることができます。

電子式採点ターゲットは、音響システムまたは光学システムを用いて、弾丸がターゲットフレームを通過する際の評価を行う。

軍用ライフル競技では、通常、その銃器が製造された時代の軍用規格の標的が使用されます。競技で使用される射撃種目についても同様です。

その他の標的の種類としては、エアライフル競技のフィールドターゲットやハンドガン競技のIPSCのように、発射体によって倒される金属板や、弾丸が命中して跡が残る、動物の輪郭が描かれた固定式の金属板、そして弾痕が残った後に再び塗装される塗料などが挙げられます。

バックストップとは、標的を貫通した弾丸が着弾する標的後方のエリアのことです。屋外射撃場では、土、砂、ゴム製の土塁がよく用いられます。屋内射撃場では、弾丸を受け止める集弾板を備えた垂直または傾斜した鋼板がよく用いられ、多くの場合、弾丸が通過する弾道ゴム製のカーテンが設けられ、その後、金属板によって停止されます。このゴム製のカーテンは、弾丸の破片の跳弾や跳ね返りを軽減するのに役立ちます。

自動標的設置装置のない射撃場には、人員が標的を持ち上げたり、引き抜いたり、マーキングしたり、交換したりするための通路や塹壕が設けられている場合がある。

バックストップは、標的に向けられた弾丸だけでなく、射撃場の床に当たって跳ね返った弾丸も受け止められる十分な高さが必要です。高さは射撃距離と使用する銃器によって決まります。例えば、無支持射撃やピストル射撃を行う射撃場では、より高い精度が求められる伏射や支持射撃を行うライフル射撃場よりも、より大きなバックストップが必要になる場合があります。

屋外射撃場では、射撃線（射手がいる場所）と標的の間に風向旗が設置されていることがあります。射手はこれらの旗を見て風速を推定し、それを照準点の横方向の分角補正値、または風による弾道補正値に変換します。

風速を推定する最も一般的な方法は旗法です。風になびく旗は自然に旗竿から離れる方向にたなびき、風速が増すにつれて旗の下部と旗竿の角度が大きくなります。風速をマイル毎時（mph）で推定するには、射手と標的の中間位置における旗の下部と旗竿の間の角度（度）を4で割ります。たとえば、旗の下部と旗竿の間の角度が60度の場合、風速は15マイル毎時（24 km/h）と推定されます。^{[ 14 ]}

次に、時計方式を使用して、この風に対する角度1分あたりの補正値（全値、半値、または値なし）を決定します。ターゲットを12時の位置または方向に合わせ、6時の方向を射手の真後ろにすると、3時または9時の風は全値に相当し、1時、2時、4時、5時、7時、8時、10時、11時の風は半値に相当し、12時と6時の風は値なしと相当します。 ^{[ 14 ]}

角度補正分（フル値）は、一般的に ((距離 [メートル] / 100) × 風速 [mph]) / Cとして推定されます。ここで、Cは定数です。定数Cは、距離が 100 ～ 500 メートルの場合は 15、600 メートルの場合は 14、700 ～ 800 メートルの場合は 13、900 メートルの場合は 12、1,000 メートルの場合は 11 です。 ^{[ 14 ]}

全風量の場合、この全風補正が使用されます。半風量の場合、この式で与えられる風補正分は半分になります。無風量の場合、風補正分は必要ありません。^{[ 15 ]}

複数の旗が必要な理由は2つあります。まず、射程の中央付近の風速が飛翔体に最も大きな影響を与えるためです。^{[ 16 ]}また、射程のある場所での風速は、別の場所では必ずしも同じではありません。

風向旗は必ずしも実際の旗ではなく、時にはストリーマー、小さな三角形の旗、あるいは風車が使われることもあります。射程距離や予想される風の強さなどの要素によって、使用するのに最適な旗の種類が決まります。旗がない場合は、小さな葉っぱやその他の小さな軽い物体を肩の高さから落とし、射手がその物体を指差します。腕と胴体の間の角度は、風向旗と同等の風速推定値を提供しますが、弾丸の軌道上の中間地点ではありません。^{[ 14 ]}

照明は、明るさが一定で、眩しさや影がない状態である必要があります。射撃ライン後方の照明によって、射手の視界が遮られてはいけません。照明は、射手の視力低下の原因となる瞳孔散大を防ぐのに十分な明るさ​​が必要です。その他の照明オプションとしては、避難用の非常灯、入口の「射撃場使用中」標識、出口灯などがあります。修理や清掃中は、弾丸トラップ後方の照明は少なくとも30フートキャンドル以上である必要があります。

鉛やその他の汚染物質は、射撃場内の換気によって制御されます。給気システムと排気システムの構成は、適切な動作のために重要です。給気ファンと排気ファンの両方が作動するようにインターロックを設計して、適切な動作を確保する必要があります。射撃場の排気システムは、汚れた空気を除去します。射撃場内の空気速度は排気流量によって決まりますが、射撃ラインでの気流パターンには影響しません。給気量より 3 ～ 7% 多い空気を排気することで、射撃場内のわずかな負圧を維持できます。射撃場では、-0.04 + 0.02 インチ水柱の負圧を維持する必要があります。大量の空気が排気されるため、エネルギー回収システムを検討する必要があります。多速ファンではなく、単速ファンを使用する必要があります。排気システムの適切な機能を示すために、流量監視用のインジケーター (静圧または速度圧) を使用するのが良いでしょう。

外気によって失われた空気の流れを補う必要があります。供給空気の分配は、換気システムの有効性を評価する上で非常に重要です。空気供給システムは、射撃場全体に空気を均等に分配するように設計されています。射撃線における空気の流れは、均一に分散されないと不安定になり、鉛やその他の汚染物質が射手の呼吸域に戻ってくる可能性があります。供給空気は、射撃場のできるだけ高い位置から供給する必要があります。

鉛粉塵や燃焼生成物が蓄積すると健康リスクが生じるため、床や水平面は定期的に清掃することが推奨されています。これは明示的に^{[ 21 ]}、または鉛の取り扱いに関するより一般的な健康および安全規制の実施として推奨されています^{[ 22 ]}。清掃のレベルは、レンジの使用頻度によって決まります。湿式清掃または高性能粒子状空気（HEPA）フィルターを備えた掃除機を使用して清掃できます。未燃焼粉末が蓄積するリスクがあるため、防爆型のHEPA掃除機を使用する必要があります^{[ 21 ] 。}

清掃中は換気システムを作動させてください。関係者および射撃者は、立ち入りが許可されている射撃場の区域、および衣服や皮膚が汚染される可能性のある区域を認識しておく必要があります。射撃者は射撃線より先に進むことを許可されてはなりません。射撃場内を歩く必要がある人は、使い捨ての靴カバーを用意しておく必要があります。射撃者は、飲食物やその他の製品を摂取する前に、手と顔を十分に洗ってください。

実戦射撃競技において、セーフティエリアとは、射撃者が射撃場責任者の監視なしに装填されていない銃器を扱うことができる区画のことである。^{[ 23 ] [ 24 ]}セーフティエリアは、ダイナミック射撃競技（例：IPSC、^{[ 25 ]} PPC 1500、スティールチャレンジ）で使用される。^{[ 26 ] [ 27 ] [ 28 ]}銃器の梱包、開梱、ホルスターへの収納、^{[ 29 ]}クリーニングや修理、^{[ 30 ]}空のマガジンを使用した空撃ちや訓練にも使用できる。^{[ 31 ] [ 32 ]}

安全区域には、射撃者が銃口を向けることができる指定された安全な方向があります。^{[ 33 ] [ 34 ]}

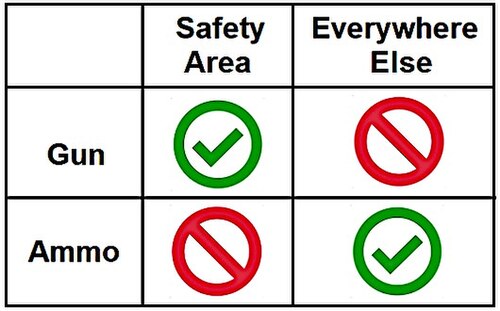

安全区域内では、ダミー弾を含め、弾薬の取り扱いは固く禁じられています。安全区域外では、弾倉への装填のために弾薬を自由に取り扱うことができますが、銃器の取り扱いは射撃場責任者の直接の監督下でのみ許可されます。銃器と弾薬をこのように厳密に分離することで、偶発的または過失による発砲事故を防止します。
