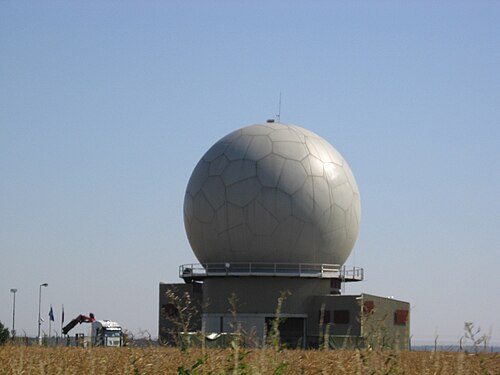

 チェコ共和国のRAT-31DL | |
| 原産国 | イタリア |
|---|---|
| タイプ | 3Dソリッドステート長距離監視アクティブフェーズドアレイレーダー[1] |
| 頻度 | Lバンド |
| 回転数 | 6回転[1] |
| 範囲 | 探知距離470km [2]および計器距離500km [1] [2] |
| 高度 | 30キロ[2] |
| 方位角 | 0～360° [1] |
| 標高 | 0°-20° |
Selex RAT-31DLは、 Leonardo (旧称Selex ES、SELEX Sistemi Integrati 、後に Finmeccanica)が製造した長距離航空監視レーダーです。頭字語 RAT は、Radar Avvistamento Terrestre の略で、このような「地上偵察レーダー」を意味するイタリア語です。
RAT-31DLは、有効範囲が500kmを超えるLバンドソリッドステートアクティブフェーズドアレイ 3Dレーダーです。 [1]これは、広く使用されているRAT-31 SLの派生型です。
RAT 31DL は、42 列の 42 個の Tx/Rx モジュール (うち 24 個はブーストされ、それぞれ出力電力は 2 kW) を備えたモノパルス アンテナを備えたソリッド ステート アクティブ フェーズド アレイ レーダーです。360 度の検索は、L バンドの 4 つの独立したビームを使用して 6 rpm で実行され、ビームの垂直方向の旋回は、アンテナに給電する 42 列の電子位相シフトによって行われます。

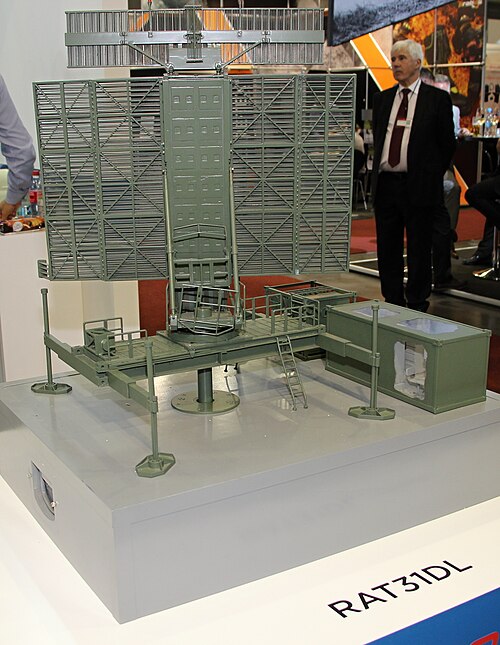

RAT-31DL/M
移動型RAT 31 DL/Mレーダー[1]の派生型は、固定型FADRバージョンから派生したものです。RAT 31 DL/Mは、折りたたみ式アンテナと機器シェルターで構成されており、航空輸送可能な20フィートISOコンテナに収納されています。この構成により、高い機動性で迅速な展開が可能になり、準備されていない位置での展開が可能になります。
参照
- Selex RAN-40L海軍長距離監視レーダー。
オペレーター
- バングラデシュ空軍[3]
- イタリア空軍[2] [1]
- マレーシア空軍[4]
- ポーランド空軍[5]
- デンマーク空軍[要出典]
- チェコ空軍[2] [6]
- ハンガリー空軍[6] [7]
- トルコ空軍[8]
- インドネシア空軍[9] [10] [11] [12] [13]
