| ラインメタル Mk 20 Rh-202 | |
|---|---|

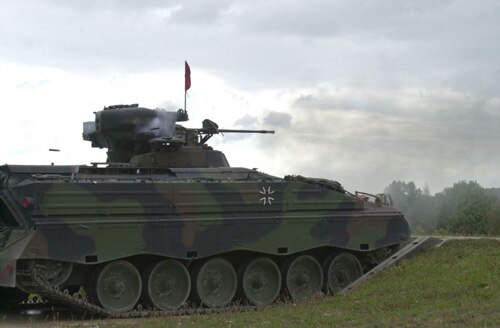

 Marder 1A3 砲塔に搭載された Rh-202。 | |
| タイプ | オートキャノン |
| 原産地 | 西ドイツ |
| 生産履歴 | |
| デザイナー | ラインメタル |
| 設計 | 1960年代 |
| メーカー | ラインメタル |
| 仕様 | |
| 質量 | 83キロ |
| 長さ | 2612ミリメートル |
| 身長 | 241ミリメートル |
| シェル | 20 × 139 ミリ |
| 口径 | 20ミリメートル[1] |
| アクション | ガスロック解除ブローバック |
| 発射速度 | 880～1,030rpm [1] |
| 銃口速度 | HEIで1,044 m/s、 APで1,100 m/s |
| 有効射程距離 | 高高度航空機に対しては1,600メートル[1] 地上目標に対しては2,500メートル[1] |
ラインメタル Mk 20 Rh-202 ( Maschinenkanone 20 mm Rheinmetallの略) は、ラインメタルが設計・製造した20 mm 口径の 機関砲です。元々はイスパノ・スイザ HS.820用に開発された 20×139 mm 弾を発射します。

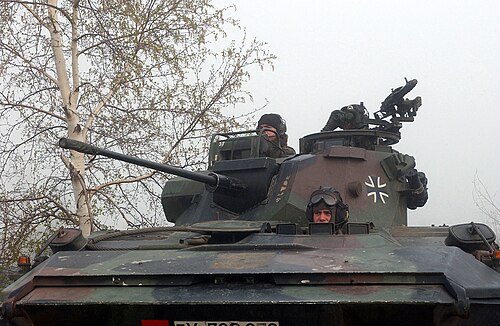

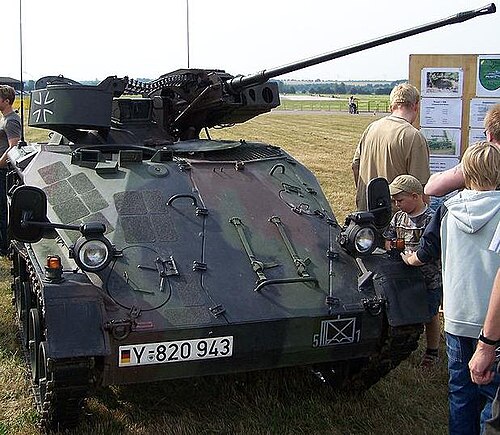

この砲は、マルダー 歩兵戦闘車、シュペーパンツァー・ルクス、ヴィーゼルAWCのいくつかの派生型を含むドイツ軍の車両に使用されている。また、 TAMシャーシをベースにした歩兵戦闘車であるアルゼンチンのVCTPにも使用されている。牽引式の連装対空砲バージョンが製造され、アルゼンチンでフォークランド紛争で使用された。
ドイツ海軍の艦艇も Rh 202 砲塔を採用しており、通常はフリゲート艦と駆逐艦に 2 基、大型補給艦に 4 基搭載されていた。これらは、現在ラインメタルの子会社となっている新型マウザーMLG 27口径 27 mm 遠隔操作砲 に置き換えられたか、現在置き換えられつつある。
メイン州サコのマレモン社は、ラインメタル社とのマーケティング協定に基づき、M14リンクベルトに装填された米国のM50シリーズの20×102mm弾を発射できるように改造したバージョンを米国政府に提供したが、成果はなかった。[2]
20mm連装対空砲の派生型
| フルガブヴェーアカノン 20 mm ツヴィリング | |
|---|---|
 ドイツ空軍の20mm連装砲1095 。 | |
| タイプ | オートキャノン |
| 原産地 | 西ドイツ |
| 生産履歴 | |
| デザイナー | ラインメタル |
| 設計 | 1960年代 |
| メーカー | ラインメタル |
| 仕様 | |
| 質量 | 1,640 kg（戦闘準備時）[1] 2,050 kg（移動時） |
| 長さ | 5 m (16 フィート 5 インチ) (移動時) |
| バレルの 長さ | 1.8 m (5 フィート 11 インチ) |
| 幅 | 2.3 m (7 フィート 7 インチ) (移動時) |
| 身長 | 2メートル（6フィート7インチ）（移動時）[3] |
| クルー | 3から4 |
| シェル | 20 × 139 ミリ |
| 口径 | 20ミリメートル[1] |
| アクション | ガスロック解除ブローバック |
| 標高 | -5°から+83.5° [1] |
| トラバース | 360° [1] |
| 発射速度 | 1門あたり880～1,030rpm [1] |
| 銃口速度 | HEIで1,044 m/s、 APで1,100 m/s |
| 有効射程距離 | 高高度航空機に対しては1,600メートル[1] 地上目標に対しては2,500メートル[1] |
ラインメタル社のツヴィリングスフラク二連装対空砲システムは、ドイツ空軍の低空防空部隊の要件を満たすために 1968 年に開発が開始されました。要件とは、「低空および超低空で接近する敵機をあらゆる適切な手段で攻撃し、敵機が武器を発射したり、弾薬を投下したりするのを阻止し、少なくとも空軍施設への正確な攻撃を阻止する」ことです。
ドイツ連邦議会の予算委員会は 1969 年 12 月にツヴィリングスフラック システムを承認しました。量産は 1972 年に開始されました。最初の量産システムは 1972 年 10 月にドイツ連邦軍の各部隊に届けられました。ラインメタルは 1976 年に最後のシステムを納入しました。
この銃はフォークランド紛争時を含め、アルゼンチン空軍によって使用されました。
1981年以来、ポルトガル陸軍とポルトガル空軍で使用されている。
仕様
- 型式：単装自動砲
- 口径：20 × 139 mm（0.79インチ）
- 操作方法: ガスロック解除式スライド式ブリーチブロック、ブローバック、リコイリングベース
- 長さ: 2612 mm (8 フィート 7 インチ)
- バレル長：2002mm
- ライフリング角度：6°
- 重量（完成品） : シングルフィード75 kg（165ポンド）、デュアルフィード83 kg（183ポンド）
- 発射速度: 880～1,000 rpm
- 有効範囲：2000m
- 最大射程距離：7000m
- 銃口初速: 1,050～1,150 m/s (3,440～3,770 ft/s)
- 反動力：550～750kg
- 弾丸重量: 134 g (0.3 lb) フル口径; 108 g APDS
オペレーター
アルゼンチン- アルゼンチン空軍が使用した Rh 202 計 15 機がフォークランド紛争でイギリス軍に捕獲された。ポート スタンレー空港に 9 機、グース グリーン飛行場に 6 機が捕獲された。
ドイツ- 1969年に1,015丁が発注された。1972年から1992年まで使用された。連装モデルは現在は退役しているが、単装バージョンは現在も使用されており、通常は車載式である。[1]この砲はマルダーと共に使用される。
ギリシャ– ギリシャ空軍が326機使用
ポルトガル– 陸軍が30機、空軍が6機使用。
七面鳥
インドネシア
イタリア-フィアット CM6614に搭載。
パキスタン[要出典]
サウジアラビア-サウジ特別治安部隊のティッセン・ヘンシェルUR-416に配備。
スリランカ- 海軍艦艇SLNS Sayurala（2016年）、SLNS Sindurala（2018年）およびその他の艦艇に配備。
アイルランド- 海軍巡視船の副武装。
チリ– Marder 1A3 IFV に配備。
シリア反体制派[要出典]
ソマリランド[要出典]
ウクライナ– ドイツから寄贈されたマルダー歩兵戦闘車に配備。
ギャラリー
-
-
-
-
アルゼンチンのラインメタル社製 20 mm 連装対空砲、帝国戦争博物館。 -

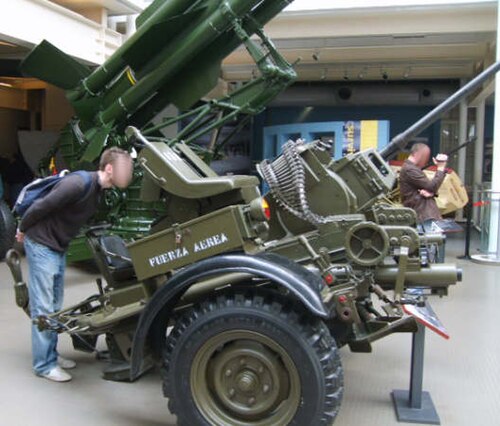

同じ銃ですが、スケールの参考として近くに男性がいます。側面に「 Fuerza Aérea Argentina」（英語：アルゼンチン空軍）の刻印があります。 -
海軍マウント、アイルランド沖合巡視船LÉ Róisín (P51)。 -
海軍艦艇の別のバージョン、インドネシアのフリゲート艦KRI アブドゥル ハリム ペルダナクスマ(355)。
