ミサイル発射管制センター

米国の発射管制センター（LCC）は、大陸間弾道ミサイル（ICBM）の主要管制施設である。発射管制センターはミサイル発射施設を監視および制御する。ミサイル戦闘員は発射管制センターから施設を監視したり、ミサイルを発射したり、居住区でくつろいだりすることができる（ICBMシステムによる）。LCCは、ミサイル発射に不可欠なミサイル戦闘員と装備を最大限に保護するように設計されています。ミサイルサイロは米国中西部全域で一般的であり、450発以上のミサイルが米国空軍（USAF）で運用されています。

現代の通常兵器の影響で、米国ではミサイル発射管制センターが少なくなりつつあり、ミサイルの数はミニットマンIIIの450発にとどまると予想されている。

すべての LCC は、兵站支援のためにミサイル支援基地(MSB)に依存しています。たとえば、マイノット空軍基地は第 91 ミサイル航空団の MSB です。

ミニットマンLCCには 3 つのタイプがあります。

1. 代替指揮所（ACP）：ミサイル支援基地のバックアップ機能を実行し、ミサイル部隊の通信を制御した。
2. 飛行隊指揮所（SCP）：ACPのバックアップ機能を実行し、飛行隊の遂行と通信を制御する
3. プライマリ LCC ( PLCC ): 実行と高速メッセージ処理を実行する

LCC には 4 つの構成があり、主に通信機器の量と場所が異なります。機能的には、3 つの LCC の指定があります。1 つの代替指揮所 (ACP) LCC は各ミニットマン飛行隊内に配置され、飛行隊指揮所のバックアップとして機能します。3 つの飛行隊指揮所 (SCP) は、飛行隊内の残りの飛行隊の指揮ユニットとして機能し、飛行隊指揮所に直接報告します。ACP は、配置されている飛行隊の SCP としても機能します。残りの LCC (16) は、プライマリ LCC に分類されます。4 つのプライマリ LCC は各飛行隊内に配置され、それぞれの指揮所に報告します。

タイタン LCC には、ミサイル戦闘クルー司令官 (MCCC)、ミサイル戦闘クルー副司令官 (DMCCC)、弾道ミサイル分析技術者 (BMAT)、ミサイル施設技術者 (MFT) の 4 人の乗組員が搭乗していました。

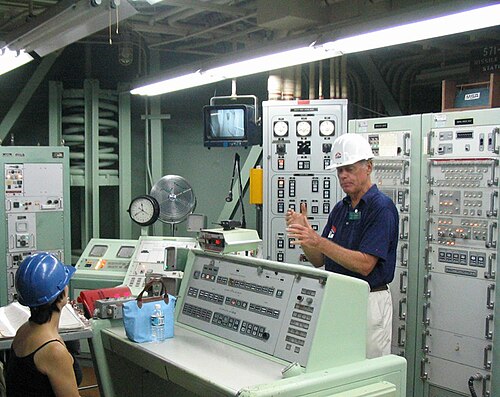

タイタン II には 3 階建ての LCC ドームがありました。1 階は乗組員の生活エリアで、キッチン、バスルーム、寝室、排気ファンと温水器を備えた小さな機器エリアがありました。2 階は発射管制エリアで、LCCFC (発射管制複合施設コンソール、メイン発射コンソール)、ALOC (代替発射責任者コンソール)、制御モニター グループ (ミサイルを監視)、およびその他の機器が置かれていました。最下層であるレベル 3 には、通信機器、2 つのバッテリー バックアップ電源、下水リフト ステーション、モーター ジェネレーター、およびその他の機器が置かれていました。

Titan II サイトには、標準サイトと ACP (代替指揮所) サイトの 2 種類がありました。ACP には、標準サイトにあるすべての機器に加えて、追加の通信機器がありました。

ミニットマン航空団は3個または4個の飛行隊から構成されます。各飛行隊は5個の飛行隊で構成されます。各飛行隊は10個のミニットマンミサイルを遠隔で直接制御します。各飛行隊は発射管制センター（LCC）から指揮されます。

ミニットマン LCC は、武器の攻撃に耐える十分な強度を持つ鉄筋コンクリートと鋼鉄でできた地下構造物です。この構造物には、飛行隊内の無人発射施設 ( LF )にある 10 発のミニットマン ミサイルを制御、監視、発射できる 2 人の士官からなるミサイル戦闘クルーと装備が含まれています。戦闘クルーは、上級司令部から飛行隊内の他の 4 つの飛行隊すべてへのメッセージ トラフィックを監視し、飛行隊内の他の飛行隊が開始した発射の試みを取り消す権限を持っています。

各ミニットマン飛行隊の 1 つの LCC は飛行隊指揮所に指定され、認証された緊急戦争命令を受信し、EWO で指定された飛行隊がそこに含まれる ICBM 発射ミッションを実行できなかった場合に、飛行隊の他の飛行隊のミニットマン ミサイルを制御して遠隔発射する能力を持ちます。航空団の飛行隊指揮所の 1 つは航空団指揮所に指定され、航空団内のミニットマン ミサイルの飛行隊に対して認証された EWO を実行できます。また、航空団内のどの飛行隊のどの飛行隊による発射の試みも取り消すことができます。

ミニットマン戦闘クルーは、指揮する飛行隊のすべての LF と音声通信する機能を持っています。通常、この機能は LF の現場の整備クルーとの調整にほぼ常に使用されます。整備クルーがサイト侵入 (ミサイル サイロへの進入) を行う場合、適切な認証 (本人確認) を行うために、戦闘クルーとの通信が常に必要になります。特別な状況では、LF に派遣された飛行保安部隊との通信が必要になる場合があります。通常は境界の保安警報を調査するためです。

各戦闘クルーには、飛行隊を構成する 5 つの戦闘クルー (LCC) をリンクする強化音声チャネルと呼ばれる音声回線があります。また、飛行隊の指揮所 (CP) をリンクするEWO (緊急戦争命令) と呼ばれる音声回線もあります。飛行隊の指揮所 (CP) の 1 つは、航空団の CP でもあります。これら 2 つの音声回線は、すべての LCC が同時に接続されたパーティ ラインのように機能します。したがって、どの戦闘クルーもプライベートな会話をすることはできません。ここで使用されている「EWO」という用語は、国家指揮当局からの実際の緊急戦争命令メッセージと混同しないでください。この回線と、プライマリ アラート システムを介して送信されるメッセージの両方を表すために同じ用語が使用されています。

LF、HVC、および EWO 音声回線上のメッセージ トラフィックは、強化されたサイト間ケーブル システムを介して送信されます。

各戦闘員は、一般民間通信用の商用電話回線にもアクセスできます。

LCC の外部構造自体は円筒形で、両端が半球形になっています。壁は鉄筋コンクリートで、厚さは約 4.5 フィートです。通常、LCF/MAF から貨物サイズのエレベーターでアクセスできます。防爆扉により、トンネル ジャンクション (バックアップ ディーゼル発電機と緊急用品を収容する LCC 機器ビルに隣接) から LCC に入ることができます。直径 3 フィートの脱出ハッチが LCC の遠端にあります。脱出ハッチと付属のトンネルは、武器の衝撃に耐え、垂直アクセス シャフトが損傷した場合に人員が脱出できるように作られています。トンネルは砂で満たされており、トンネルの底にあるハッチが開くと砂が LCC に落ちます。重要な LCC 発射装置と通信機器、およびミサイル戦闘員は、外部構造内に吊り下げられた衝撃隔離区画に配置されています。部屋は鉄製で、4 つの衝撃隔離装置によって振り子のように吊り下げられています (下の写真を参照)。^[1]

LCC の電子機器は、カーボン ブロック サージ アレスターによって電磁パルスによる損傷から完全に保護されています。

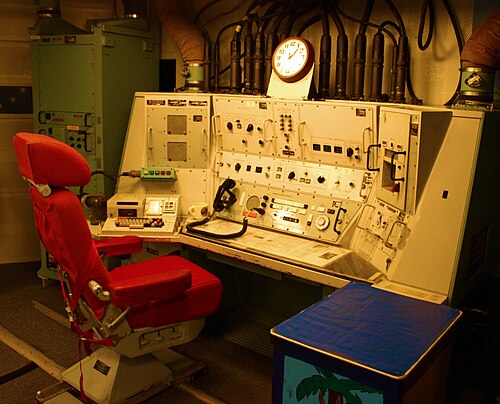

REACT -A カプセルは 1990 年代半ばに運用が開始され、第341 ミサイル航空団、第90 ミサイル航空団、および第 91 ミサイル航空団で引き続き使用されています。これは、1970 年代後半にさかのぼる第 341 MW の ILCS (改良型発射管制システム) カプセル、および第 90 および第 91 ミサイル航空団の CDB カプセルからのアップグレードでした。これは大規模なアップグレードでした。現在、2 人の発射管制官が並んで座り、発射を開始するには 4 つの発射キーを回す必要があります。

B/CDB カプセルは1990 年代半ばにREACT-Bにアップグレードされ、ノースダコタ州グランドフォークス空軍基地の第321 ミサイル航空団と、モンタナ州マルムストロム空軍基地の第 341 ミサイル航空団の第 564 ミサイル飛行隊 (「奇数飛行隊」)でのみ使用され、その後両飛行隊は閉鎖されました (第 564飛行隊は 1998 年 8 月 19 日、第 321 飛行隊は 1998 年 9 月 30 日)。

コマンド データ バッファー(CDB) は、ワイオミング州 FE ウォーレン空軍基地の第 90 ミサイル航空団、ノースダコタ州マイノット空軍基地の第 91 ミサイル航空団、ミズーリ州ホワイトマン空軍基地の第 351 ミサイル航空団の初期のミニットマンミサイル用の構成でした。LCC の全体的なレイアウトはREACTへのアップグレードによって変更されませんでしたが、いくつかの主要な機器の変更がありました。

空中発射管制センター(ALCC) は、空中ミサイル戦闘クルーが運用する 空中発射管制システム(ALCS)を利用して、ミニットマン部隊に生存可能な発射能力を提供します

1967 年から 1998 年まで、ALCC ミッションは米国空軍のEC-135指揮所航空機によって実行されました。これには、EC-135A、EC-135C、EC-135G、EC-135L 航空機が含まれます。今日、ALCC ミッションは、空軍グローバル ストライク コマンド(AFGSC) の第 625 戦略作戦飛行隊(STOS) と米国戦略コマンド(USSTRATCOM) の空中ミサイル部隊によって実行されています。1998 年 10 月 1 日より、ALCS は米国海軍のE-6B マーキュリーに搭載されています。ALCS の乗組員は、USSTRATCOM の「ルッキング グラス」空中指揮所 (ABNCP)の戦闘スタッフに統合され、24 時間体制で警戒しています。

発射管制設備棟( LCEB) は、エアコンやディーゼル発電機などの支援設備を収容する強化された地下カプセルです。ウィング 1 (およびエルズワース空軍基地の旧ウィング 2施設) では、この設備は MAF の地上 (「トップサイド」) にあります。

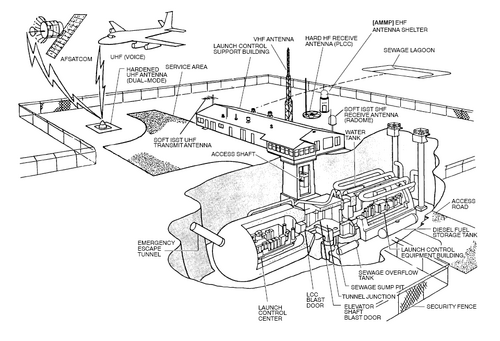

ミニットマン ミサイル警戒施設(MAF) は、以前は発射管制施設 (LCF) と呼ばれていた地上の施設です。この施設は「軟質」で、核爆発に耐えることができません。この施設は、警備管理事務所、食堂、キッチン、そこに駐留する警備隊 (および時折メンテナンス部隊) の寝室、さまざまな車両用のガレージ、その他の施設で構成されています。

2006年時点で、すべてのミニットマンLCCはLCCネットリンクのアップグレードに対応できるように改造された。ネットリンクシステムにより、ミサイル戦闘員は地下でもインターネットにアクセスすることが可能になった。^[2]

• 一次警報システム(PAS)
• 戦略自動指揮統制システム(SACCS) - 以前は戦略航空軍デジタル情報ネットワーク(SACDIN)と呼ばれていました
• 最低限必要な緊急通信ネットワーク（MEECN）^[3]
• 空軍衛星通信（AFSATCOM）、ミルスター衛星と国防衛星通信システム衛星の両方を使用
• 生存可能低周波通信システム(SLFCS)
• 強化されたサイト間ケーブルシステムライン (HICS)
• 音声ダイヤル回線1と2

ミニットマン LCC は、ミサイル戦闘クルー司令官(MCCC) と副ミサイル戦闘クルー司令官(DMCCC)の 2 人だけを収容できるという点で、以前のミサイル システムとは異なります。

これまで、各空軍基地には ICBM SHF 衛星端末 (ISST) 通信システムが装備されていました。このシステムはその後廃止され、フランシス E. ウォーレン空軍基地が初めてシステム コンポーネントを完全に撤去しました。

ピースキーパーLCC は、REACT 非改造 CDB LCC でした。指揮統制装置を交換する代わりに、「古い」ミニットマン CDB C2 システムが 50 基のピースキーパー ICBM 用に改造されました。

•
  LCCトンネルジャンクション
•
  発射制御装置建物の防爆扉
•
  2つのクルーロックを備えた密封された認証システム金庫
•
  Foxtrot-01 LCC のアートワーク
•
  Hotel-01 LCCのアートワーク
•
  ブラストドアピン
•
  コマンドデータバッファ構成
