| FN モデル 24 | |
|---|---|

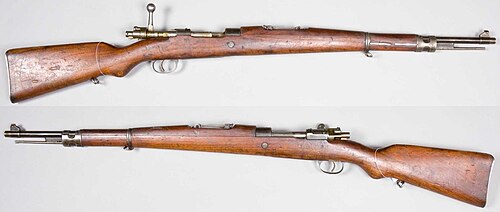

 スウェーデン陸軍博物館のコレクションより、1924年型ユーゴスラビアライフル。 | |
| タイプ | ボルトアクション ライフル |
| 原産地 | ベルギー |
| サービス履歴 | |
| 使用中 | 1924年 — 現在 |
| 使用者 | ユーザーを見る |
| 戦争 | |
| 生産履歴 | |
| メーカー | FNヘルスタル、クラグイェヴァツ・アルセナル |
| 生産 | 1924-1964 |
| 仕様 | |
| 質量 | 3.6～3.85 kg（7.94～8.49ポンド） |
| 長さ | 955～1,094ミリメートル（37.6～43.1インチ） |
| バレルの 長さ | 415～504ミリメートル（16.3～19.8インチ） |
| カートリッジ | 7×57mm モーゼル 7.62×51mm NATO .30-06 スプリングフィールド 7.65×53mm モーゼル 7.92×57mm モーゼル |
| アクション | ボルトアクション |
| 銃口速度 | 760 m/s (2,493 フィート/s) |
| 有効射程距離 | 500 m (550 ヤード) (アイアンサイト使用) >800 m (870 ヤード) (光学機器使用) |
| 給餌システム | 5発ストリッパークリップ、内蔵マガジン |
| 観光スポット | アイアンサイトまたは望遠サイト |
FNモデル1924シリーズは、ベルギーのFabrique Nationaleが製造したモーゼル Gewehr 98パターンのボルトアクションライフルのシリーズです。チェコのvz. 24ライフルに似ていますが、中間の長さ（215mm / 8.46インチ）のアクションで、オープンサイト、7.65×53mm、7×57mm、または8×57mm ISチャンバー、ロングライフル、ショートライフル、カービンの長さのバレル、硬材ストック、直線または湾曲したボルトハンドルを備えています。このパターンのライフルは生産が中止され、1932年以降は提供されなくなり、1930パターンに完全に置き換えられました。
FNモデル 1930 シリーズも、標準の長さ (223 mm/ 8.8 インチ) アクションのモーゼル ゲヴェール 98パターン ライフルをベースにした製品ラインです。オープン サイト、 7.65x53 mm、7x57 mm、8×57 mm IS、.30-06 スプリングフィールドまたは7.62x51 NATOチャンバー、ロング ライフル、ショート ライフル、カービンの長さのバレル、硬材ストック、直線または曲線のボルト ハンドルが特徴です。
全体として24/30モデルと呼ばれることもありますが、これは誤解を招く誤った名称であり、使用すべきではありません。[1]
歴史
第一次世界大戦とドイツの敗北の後、ベルギーはわずかに改良されたモーゼル98の派生型を製造した。[2]このライフルシリーズは各顧客のニーズに応じて改良された。[3] Mle 24/30という名称は厳密に言えば誤りであり、モデル24ライフルはモデル30とは異なる。この混乱は、両方のバージョンが1930年代に同時に販売されたという事実から生じている。[1]最後のモーゼル型ライフルは1964年に製造された。[4]
ベルギー
ベルギー軍は戦前にFN Mle 1924や1930を発注しなかった。戦後、ベルギー陸軍、ベルギー海軍、植民地のForce Publice向けに、 .22ロングライフルのMle 24の練習用カービン銃がいくつか生産された。[5]ベルギー軍とコンゴ軍も、.30-06の新生産Mle 1930（別名Mle 50）カービン銃を受け取った。[6] [7]これらのカービン銃は1986年までベルギー予備役兵の手に残っていた。[8]
ボリビア
ボリビアはFNモデル24/30ライフルを一定量受領した。[9]これらはチャコ戦争中に使用され[10] [11] 、 1952年の革命後も使用されていた。[12]
中国
中華民国は1930年から1934年にかけて24,000丁のFN24式小銃と30式小銃を受領し、1937年から1939年にかけては165,000丁以上のFN30式小銃を受領した。[13] FN30式小銃は関東軍工廠で21式小銃として、浙江製鉄所では（盧溝橋事件のあった1937年から）77式小銃としてコピーされた。 [ 14]これらのモデルはすべて国共内戦[15]と日中戦争で使用され、第二次世界大戦の終戦[16]と朝鮮戦争[15]にも使用された。[17]ソ連に鹵獲された元リトアニア製FN1930小銃は、戦後人民解放軍に供給された。[17]
コロンビア
1940年代初頭、コロンビアは7×57mmモーゼル弾を搭載した1930年型ライフルを購入した。[18]多くは1950年以降、 .30-06スプリングフィールドに改造され、新たに製造されたFNモデル1950短ライフルやカービン銃と並んで使用された。[19]
コンゴ
_in_L%C3%A9opoldville,_1960.jpg/500px-Arm%C3%A9e_National_Congolaise_(ANC)_in_L%C3%A9opoldville,_1960.jpg)
戦後、ベルギー領コンゴの公軍は、新たに製造された数千丁のMle 1930カービン銃を受領した。[8]約300丁の訓練用ライフルも納入された。[5]コンゴ共和国として独立後、コンゴ危機が勃発した。FN Mle 1930はこれらの紛争で使用され、南カサイの分離主義憲兵やシンバの反乱軍が使用していた。[20]
エチオピア
エチオピア帝国は1933年から1935年にかけて、7.92×57mmモデル1930短銃とカービン銃25,000丁を購入した。[21] [22]これらはイタリアの侵攻時に配備された。[23]
フランス
1939年7月から12月にかけて、FNは7.92×57mmモーゼル弾を使用するモデル24/30短銃を6,500丁生産した。[24]これらはおそらくフランス植民地で使用されたと思われる。[25]
ドイツ
ドイツ軍のベルギー侵攻後、FN製ライフルがドイツの第2線部隊で使用された。[26]ベルギーのMle 1935（1930年型）ライフルはGewehr 220 (b) [27]と命名され、Mle 1935カービンはKarabiner 420 (b) と命名された。[28]ギリシャのモデル30はGewehr 285 (b)と命名された。[29]ユーゴスラビアのM24AはGewehr 291/1 (j)、M24BはGewehr 291/2 (j)と呼ばれた。[30]
ギリシャ
戦間期にさらに多くのライフル銃が必要になったギリシャは、 1930年から1939年の間に75,000丁以上のFNモデル1930短銃を購入した。 [21]これらはモデル1930として知られていた。[31]これらのライフル銃は、希尭戦争、ドイツ軍の侵攻、ギリシャ抵抗運動の際に使用された。[32] [33]
ハイチ
1948年[34]、 ハイチは.30-06スプリングフィールド弾を使用した1930型短銃を発注した。これらは国民安全保障ボランティア民兵によって使用された。[34]これらは1990年代に予備倉庫に保管された。[35]
インドネシア
_TMnr_60050318.jpg/500px-thumbnail.jpg)
1948年から1949年にかけて、オランダ領東インド協会（IOB、「インドビジネス連合」）は、プランテーション、産業、その他の企業などの民間警備用に、7.92×57mmモデル1930カービン銃6,000丁を購入した。王立オランダ領インド警察も1949年に20,000丁のカービン銃を発注し、その約3分の2は、1949年12月にオランダがインドネシアの独立を承認する前にすでに納品されていた。これらのカービン銃は、インドネシアで引き続き使用された。[36]インドネシア当局は1962年から1975年の間に7.62×51mm NATO弾を使用するモデル1930カービンの新製品を発注した可能性が高い。1982年までにインドネシアは少なくとも10,000丁の7.62×51mm FNカービンを在庫していたとの報告がある。[37]
1960年、オランダ領ニューギニアで使用するため、約2,700丁の元オランダ国家警察モデル30カービン銃が砲兵部隊によって7.62×51mm NATO弾に改造された。1,700丁がオランダ領ニューギニア警察に、900丁がパプア義勇軍に支給された。1963年に同地域がインドネシアに統合された後、これらのカービン銃はインドネシア当局と自由パプア運動の両方で使用された。[38]
イスラエル
イスラエルは1950年代初頭に、元々7.92モーゼル口径のFNモデル1930短銃を購入した。これらはKar 98kのクローンであり、後に7.62 NATO口径を発射できるように改造された。[39] [40]この国はまた、Mle 24訓練用ライフルも受け取った。[8]ドイツが捕獲したギリシャのモーゼルもチェコスロバキア経由で供給された。[33]
リベリア
1930年代初頭から第二次世界大戦の終わりまで、ベルギー製の1930年型短銃がリベリア国境警備隊の標準小銃であった。[41]
リトアニア
1930年代後半、リトアニアはリトアニア軍が使用していたブルノ製のvz. 24と全く同じFusil Mle 30を75,000台以上購入した。 [21]両方ともモデル24 Lと命名された。[42]
ルクセンブルク
ルクセンブルクは1930年頃に1930年型短銃を発注した。これらは後にルクセンブルク侵攻後にドイツ軍に鹵獲され使用された。[43]
メキシコ
1926年と1927年にメキシコは7mmモーゼル弾を使用するFN Mle 1924短銃とカービン銃を約35,000丁発注した。[44]
モロッコ
1950年代にモロッコは.308ウィンチェスターと.30-06口径のモデル1950カービン銃を購入した。 [45]
オランダ
1947年、オランダ国家警察は7.92×57mmのFNモデル1930カービン銃5,000丁を発注した。[46] 1950年には、アムステルダム市警察がさらに200丁のカービン銃を購入した。[47]さらに1951年から1956年の間に、全国の市警察に1,098丁のカービン銃が発注された。 [48]国家警察は1957年にFNカービン銃を退役させ、市警察も1965年にそれに続いた。[38]
パラグアイ
パラグアイは1930年代後半にFN Mle 1930短銃を発注し、モデル1935と命名した。[49]他の資料によると、1932年までに7,000丁が購入され、チャコ戦争中に使用されたという。[10] [12] 1960年代には、これらの7.65モーゼル銃の多くがブラジルで7.62×51mm NATOに改造された。[50]
ペルシャ
ペルシャ帝国軍は1920年代末にFN Mle 1930短銃を購入した。[51]
ペルー
.jpg/500px-%E2%80%9CNO_EXAGERO_EN_DECIR_QUE_ESTAMOS_ANTE_EL_EJ%C3%89RCITO_MEJOR_EQUIPADO_DEL_PER%C3%9A_EN_LOS_%C3%9ALTIMOS_TIEMPOS%E2%80%9D_(23343951300).jpg)
1930年代後半、ペルーはFN1930を発注した。この銃は逆安全装置を備えており、銃を左に回すことで作動する。この7.65mmモーゼル版はペルーモデル1935短銃として知られている。[52]この銃は1941年のエクアドル・ペルー戦争で使用された。[53] 1959年から1960年にかけて、.30-06弾薬が使用できるように改造されたと伝えられている。[54]
ベネズエラ
ベネズエラは1930年代半ばに7mmモーゼル弾を使用するFN Mle 1930短銃とカービン銃を16,500丁発注した。[55]ごく少数はベネズエラのオリンピックチームの訓練用に6インチ（0.15m）長い銃身を備えたものもあった。[56]戦後、さらに多くの標準的なFN Mle 1930銃が納入された。[21]
アラビア半島
1930年代には、サウジアラビア王国[57]とイエメンのムタワッキル王国の両国が、FN Mle 30短銃を大量に購入した。[56]サウジアラビアは、1945年から1950年にかけて「相当数」のFNライフルを購入した。[58]サウジアラビアのライフルの一部は、戦後イエメンに送られた可能性がある。[59]
ユーゴスラビア
ユーゴスラビアで最初に製造されたモーゼル型ライフルはM24でした。その前身であるFN モデル 1924は、省と FN が 7.9 mm M 24 ライフルの製造ライセンスを購入する契約を締結するまで、ユーゴスラビア軍向けにFN ハースタル社によって製造されていました。ほぼすべての M24 は、第二次世界大戦前または戦中にクラグイェヴァツ兵器廠工場で製造されました。M24 とモデル 1924 はほぼ同じです。すべての M24 シリーズの武器は、M-24型の銃剣を受け入れるように設計されています。
M24 ファミリーに最後に追加されたのは、M24/47ライフルです。これらは、戦前に存在していたセルビアのモデル 24 モーゼル銃を改良して製造され、その後、当時は戦後の共産主義政府の管理下にあったザスタバ アームズ(旧クラグイェヴァツ兵器廠) 工場で新しい部品を使用して改修されました。M-24/47 の「47」は、1947 年の再構築プログラムの開始を示しています。再構築プログラムは、M48 ライフルの新しい生産と並行して、1950 年代初頭まで続きました。M24 シリーズのライフルは、ユーゴスラビア王国軍と、第二次世界大戦中のユーゴスラビアのほぼすべての側で使用されました。
他のユーザー
アルゼンチンは戦間期にFNモデル24小銃とモデル30短銃を多数購入した。[60] 7×57mmのFNモデル1930も1935年頃にコスタリカに輸出された。 [61] エクアドルは7.65×53mmモーゼルモデル30短銃を受領した。 [62] ルーマニアはFN Mle 24短銃をいくらか使用した。[63] ウルグアイは1930年代に7mmモーゼルモデル1930短銃を約5,000丁購入した。[64] トルコは使用者の1つとして挙げられている。[9]
ニカラグア革命の間、FN Mle 1930短銃はサンディニスタ反乱軍によって携行されていた。[65]
バリエーション
ベルギー
- Mod. 1922ロングライフル - Gew. 98のフルサイズコピー。シャムまたはエチオピアの刻印のあるサンプルライフルのみが知られています。[58]
- Mod. 1922カービンは、FNモデル30の旧型で短いバージョンで、7mm口径でストレートストックが特徴です。[66] 1922年から1924年の間に2万丁以上のカービンが製造され[21]、ブラジルの騎兵隊と砲兵隊に装備されました。 [67]
- フュジル Mle 1924
- フュジル Mle 1930
- Fusil Mle 1924 d'entrainement - .22 ロングライフル訓練用ライフル、[5] 1948 年から 1952 年に製造。[68]
- Fusil Mle 1950 - 1930年型輸出用ライフルを改造し、.30-06スプリングフィールド弾を発射できるようにした。[7]
- ペルー製1935年型短銃- 逆安全装置を備えた標準輸出モデル。[52]
- FN Mle 30-11 - FN Mle 30をベースにした7.62 NATO狙撃銃。1976年から1986年にかけて製造された。 [69]
中国
- 21式小銃 - 1930年代初頭に関東軍工廠で製造された7.92×57mmモーゼル口径のFN1924型短小銃のコピー。 [70]
- 77式小銃 - 1930年代後半に浙江鉄工所で製造されたFNモデル1930のコピー。他のモーゼル銃とは互換性がなかった。 [14]
ユーゴスラビア
- ソコルスキー カラビン M.1924 (ソコルカービン M.1924) - 94.5 センチメートル (37.2 インチ) で、わずかに短く、まっすぐなボルト ハンドルを備えています。青少年の銃器訓練や射撃練習用に設計されました。
- 突撃銃M.1924 -チャンバーに「МОДЕЛ 1924 ЧК (MODEL 1924 ČK)」と書かれており、ボルトハンドルが曲がっており、左側にスリングスイベルが1組追加されていることで識別できる。ソコルカービン銃、チェコスロバキアの短憲兵銃、イランのマスケット銃をモデルに、突撃部隊での使用を目的に設計された。生産は1940年5月に開始され、わずか5,000～6,000丁が製造された。銃剣として銃に装着できる特別な戦闘用ナイフが支給された。[71]
- M.24/47 ライフル- ベルギーとユーゴスラビアで製造された M24 ライフルとカービンは、1947 年から 1950 年代初期まで、共通の基準に引き上げられました。ほとんどのライフルには、モデル 1924 には見られない 98k タイプのフロント サイト フードを備えた新しい M48 バレルが装備されています。カービンの特徴は、後部スイベルが削除され、取り外されてダボで塞がれ、カービンのフロント スリング ポイントが削り取られて磨かれていることです。
ユーザー
ボリビア[9]
ブラジル（M1922）[67]
中国[13]
中華人民共和国[15]
コロンビア[18]
コンゴ共和国（レオポルドヴィル）[20]
コスタリカ[61]
オランダ領東インド[39]
エクアドル[62]
エチオピア帝国[23]
フランス[24]
ナチスドイツ[26]
ギリシャ王国[32]
ハイチ[34]
インドネシア[72]
イラン[51]
イスラエル[40]
リベリア[41]
リトアニア[21]
ルクセンブルク[43]
メキシコ[44]
モロッコ[45]- オランダ[73]
ニカラグア・ サンディニスタ民族解放戦線[65]
自由パプア[39]
パラグアイ[49]
ペルー[52]
ルーマニア王国[63]
サウジアラビア[57]
ウルグアイ[64]
ベネズエラ[55]
イエメン王国[56]
ユーゴスラビア[74]
.svg/500px-Flag_of_Brazil_(1889%E2%80%931960).svg.png){kind=small}
.svg/500px-Flag_of_the_Democratic_Republic_of_the_Congo_(1966%E2%80%931971).svg.png){kind=small}
.svg/500px-Flag_of_Ethiopia_(1897%E2%80%931974).svg.png){kind=small}
.svg/500px-Flag_of_Germany_(1935%E2%80%931945).svg.png){kind=small}
.svg/500px-Flag_of_Greece_(1822-1978).svg.png){kind=small}
.svg/500px-State_flag_of_Iran_(1964%E2%80%931980).svg.png){kind=small}
.svg/500px-Flag_of_Yugoslavia_(1918%E2%80%931941).svg.png){kind=small}
