ハンマービーム屋根

ハンマービーム屋根は、イギリスのゴシック建築に典型的な装飾的なオープン木製屋根トラスで、「イギリス中世大工の最も壮大な試み」と呼ばれています。^[1]伝統的な木造フレームで、垂木が着地する壁から突き出た短い梁、つまり中央が切り取られたタイビームを使用します。これらの短い梁はハンマービームと呼ばれ、 ^[2]このトラスにその名前が付けられています。ハンマービーム屋根には、シングル、ダブル、または偽のハンマービームトラスがあります。

ハンマービームは木製屋根トラスの一種で、ハンマービーム屋根のスパンを個々の木材の長さよりも長くすることができます。屋根の幅全体に渡る通常のタイビームの代わりに、短い梁（ハンマービーム）が壁からの湾曲したブレースで支えられ、ハンマーポストまたはアーチブレ​​ースが上に建てられて垂木と通常はカラービームを支えます。ハンマービームトラスは、それを支える壁やポストにかなりの推力を加えます。^[3]ハンマービーム屋根は、装飾されたペンダントやコーベルを含む高度な装飾が施されることがあり、教会の屋根には天使の彫刻がよく見られます。

1 対のハンマー ビームを持つ屋根は、シングル ハンマー ビーム屋根です。2 対目のハンマー ビームを持つ屋根もあり、ダブル ハンマー ビーム屋根 (トラス) と呼ばれます。

偽ハンマービーム屋根（トラス）には 2 つの定義があります。

1. ハンマービームにはハンマーポストが存在しない^{[4] [5]}アーチブレ​​ーストラスの一種に見られるようなハンマーポストは存在しない^[6]または
2. ハンマーポストがハンマービームに着地するのではなく、ハンマービームがハンマーポストに接合される。^[7]

おそらくイングランドに現存する最古のハンマービーム建築物であるピルグリムズ・ホールは、1310年頃に建てられ^[8]、ウィンチェスター大聖堂の近くにあり、現在はピルグリムズ・スクールの一部となっている。

1395年から1399年にかけて改修されたウェストミンスターホールの屋根は、ハンマービーム屋根の好例です。ウェストミンスターホールのスパンは20.8メートル（68フィート4インチ）、ハンマービームの端の間の開口部は7.77メートル（25フィート6インチ）です。ホールの舗装からハンマービームまでの高さは12.19メートル（40フィート）、カラービームの下側までの高さは19.35メートル（63フィート6インチ）で、中央で7.16メートル（23フィート6インチ）の追加の高さが得られています。フレームの強度を高めるために、大きなアーチ型の木材がホールを横切って壁片の底からカラービームの中央まで伸びており、カラービームもハンマービームの端から伸びる湾曲したブレースで支えられています。^[9]

ハンマービーム屋根の重要な例としては、ハンプトン・コート宮殿やエルサム宮殿、スタンフォード近郊のバーリー・ハウスのホールなどが挙げられる。また、イングランド全土、特に東部諸州の教会には、小規模な例も数多く見られる。ハンマービームの端には通常、盾を持った有翼の天使が飾られ、湾曲した支柱や梁には豪華な装飾が施され、大型の例ではスパンドレルにトレサリーが施され、ウェストミンスター・ホールに見られる。まれではあるが、ロンドンのミドル・テンプルのホールのように、カラー・ビームに同様の処理が施されたり、切り抜かれて追加の湾曲した支柱で支えられたりすることもある。^[9]

最近、ヒストリック・スコットランドが実施した大規模な修復プロジェクトの一環として、スターリング城の大広間のハンマービーム屋根が完全に修復された。パースシャーのグリーンオーク350本から採取した木材を使用して、約15メートルに及ぶ57本のハンマービームトラスが製作・組み立てられた。1502年頃にスコットランド王ジェームズ4世によって建設されて以来、屋根からの構造的負荷により、大広間の壁が外側にたわんでいた。屋根の棟が水平かつ真っ直ぐになるように、トラスはそれぞれわずかに異なる傾斜とスパンで作られた。修復は1991年に始まり、1999年に完了した。^[10]

その他の例としては、エディンバラの国会議事堂、エディンバラ城のグレートホール、オックスフォード大学ニューカレッジの礼拝堂、ドーセット州ドーチェスターのアセルハンプトンハウスのグレートホール、モーレーのダーナウェイ城のグレートホール、トットネスのダーティントンホールのグレートホールなどが挙げられます。

ハンマービーム屋根の見事な現代的例は、ジャイルズ・ダウンが設計し、1997年に完成したウィンザー城のセント・ジョージ・ホールの新しいゴシック屋根です。これは、 1992年のウィンザー城の火災で焼失した以前の平らな屋根に代わるものです。

イングランドで最も幅の広いハンマービーム屋根は、イザムバード・キングダム・ブルネルが設計したブリストル・テンプル・ミーズ駅の列車庫の屋根で、その幅は72フィート（22メートル）であると誤解している人もいる。^[11]実際は、駅の屋根は現代的な片持ち構造を採用しており、ハンマービーム様式の要素は純粋に装飾的なものである。ハンマーポストとブラケットは何も支えておらず、屋根の全重量は屋根の主木材リブと列車庫内の柱を介して巨大な側壁によって支えられている。^[12]

•
  スターリング城の大広間にある、修復された新しいシングルハンマービーム屋根。
•

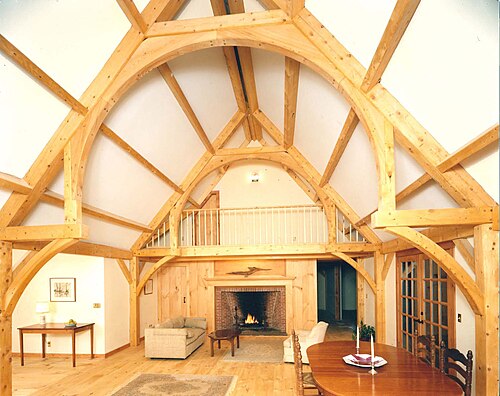

  モダンな木造住宅に使用されているハンマービーム
•
  マサチューセッツ州チャールズタウンのセント・メアリー・セント・キャサリン・オブ・シエナ教区にある、パトリック・キーリーによるオーク材の彫刻が施されたシングルハンマービーム天井。
•
  偽ハンマービーム屋根、天使の屋根、セント メアリー教会、ベリー セント エドマンズ、サフォーク
•
  イギリスのエルサム宮殿の大広間にある偽ハンマービーム屋根。
•
  ブリストルのテンプル・ミーズ駅のハンマービーム要素は、構造的なものではなく、純粋に装飾的なものである。
•
  ウジェーヌ・ヴィオレ・ル・デュック著『 11世紀から16世紀までのフランス建築辞典』（1856年）に掲載されている擬似ハンマービーム屋根
•
  1870 年にマリンソン &バーバーが設計した、ウェスト ヨークシャー州サーストンランドのセント トーマス教会のアーチ ブレース付きハンマービーム屋根
•
  ウィルズ記念館（ブリストル大学）の大ホールにある装飾ペンダント^[13]は1925年に完成し、1940年に爆撃され、1960年代に修復された。
•
  ハンプトン コートの大広間にある華麗なハンマービーム屋根

• リン・タワーリー・コートネイ著『中世後期の英国王室大工仕事：ハンマービーム屋根』ウィスコンシン大学マディソン校、1979年。
