垂木

垂木は、棟や隅棟から壁板、下り勾配の周囲、または軒まで伸びる鋼梁などの傾斜した構造部材の1つで、屋根瓦、屋根デッキ、屋根材、およびそれらに関連する荷重を支えるように設計されています。 ^{[ 2 ]}垂木が2本ある場合は、カップルと呼ばれます。住宅建設では、垂木は通常木材で作られています。垂木が露出しているのは、一部の伝統的な屋根スタイルの特徴です。

近年の建築物では、コスト、材料の経済性、工場出荷時の製造、施工の容易さ、そしてスパン制限や屋根荷重（上部からの重量）などの設計上の考慮事項といった理由から、トラス構造の垂木が好まれる傾向にある。

垂木には、その位置、形状、大きさによって様々な名称があります（下記参照）。

ヨーロッパで現存する最古の屋根は、横梁の上に垂木を載せた構造で、この構造は「クローズドカップル」と呼ばれています。その後、主垂木と垂木が混在するようになり、これは主垂木／副垂木、あるいは主／副次垂木構造と呼ばれています。

歴史的に、隅木を含む多くの垂木は、幅の 1/5 ～ 1/6 の高さで先細りになっており、足元側が太くなっていることが多かった。建築家ジョージ・ウッドワードは 1860 年にその目的について次のように述べている。「同じ強度をより少ない木材で得ることができる。このような垂木を製材するには追加の労力が必要であり、丸太を最大限に活用するための計算も異なる。この特別な垂木は常に製材所から直接注文する必要があり、その結果、追加費用は十中八九節約額を上回ることになるだろう。」^{[ 3 ]}ジョン・ミュラーも垂木の 1/6 テーパーについて論じている。^{[ 4 ]}

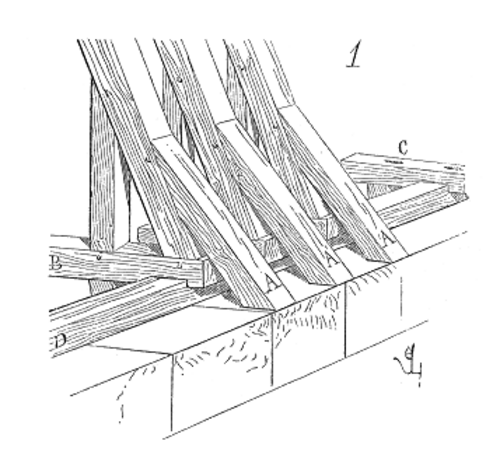

軒の張り出しを作るため、または屋根の勾配を変えるために、建物の足元に追加される部材はスプロケット（フランス語ではコヨー）と呼ばれます。建物の切妻に突き出て軒を形成する部材はルックアウト（張り出し）と呼ばれます。

垂木は、支柱、主母屋、小屋梁、またはまれに補助垂木（下記参照）で補強することができます。

垂木の種類は以下のとおりです。

• 主垂木（大垂木、まれに主垂木）：より大きな垂木。通常はタイビームに直接取り付けられます。通常、より大きな垂木を設ける目的は、各ベイの垂木を支える母屋を支えることです。トラスの最上部部材（トップコード）が主垂木のように見える場合もあります。主垂木は単に「主垂木」と呼ばれることもあります。
• 共通垂木（補助垂木）：主垂木よりも小さい垂木。「主垂木／共通垂木屋根」または「二重屋根」は、主垂木と共通垂木の両方を持つ。（主垂木／補助垂木、一次垂木／二次垂木とも呼ばれる。）
• 補助垂木（クッション垂木、複合垂木、二次垂木、サブ垂木）：主垂木の下に位置し、主垂木を支える二次垂木。まれなタ​​イプの垂木。
• コンパス垂木：垂木の上面（垂木の上面は「背面」と呼ばれる）または上面と下面の両方が湾曲または弓形になっている垂木。
• カーブ垂木：カーブ屋根（カーブ屋根、ギャンブレル屋根、マンサード屋根）の上部垂木。
• 隅木（隅木）：寄棟屋根の隅にある垂木。隅木の根元は、龍梁の上に載る。
• キングラフター：寄棟屋根の側面で棟木と一直線上に並ぶ、最も長い垂木。
• 谷垂木（歴史的には枕木とも呼ばれる）：谷を形成する垂木（谷を示す図を参照）。
• 中間垂木：「特定の場所を補強するために主垂木または共通垂木の間にある垂木」（まれ）。
• ジャック垂木、クリップル垂木、クリップルジャック垂木：隅木に接している、またはドーマーによって中断されているなど、短縮された垂木。
• アーチ型垂木：アーチ型屋根において、分節状の形状を持つ垂木。
• 膝垂木（ひざまずき垂木）：通常、根元から数フィートのところで曲がった垂木で、膝壁を追加するなどして屋根裏のスペースを確保するために使用される。アメリカでは珍しい。
• 破風垂木：切妻壁の最も外側にある垂木で、屋根の張り出しを形成することもある。
• 突き合わせ垂木：より細い垂木が突き合わせ母屋によって中断され、接合される。一般的な垂木は、母屋が存在する場合は、その上を通過して支持される。
• 「バインディング・ラフター」は垂木ではなく、母屋または支持部材の古い呼び名である。
• クルックフレームの一部は垂木として機能する場合があるが、それらはクルックブレードと呼ばれる。

垂木は通常、松や杉で作られます。より長いスパンの垂木のために、建材メーカーは、通常の木製垂木よりも 2 ～ 5 倍長い積層単板木材(LVL) 垂木を開発しました。米国では、ほとんどの木製垂木の最大長さは20 フィート (6.1 m)です。^{[ 5 ]}より長い垂木が必要な場合は、LVL が代替品となります。
